带平行夹持器的多关节机械臂结构

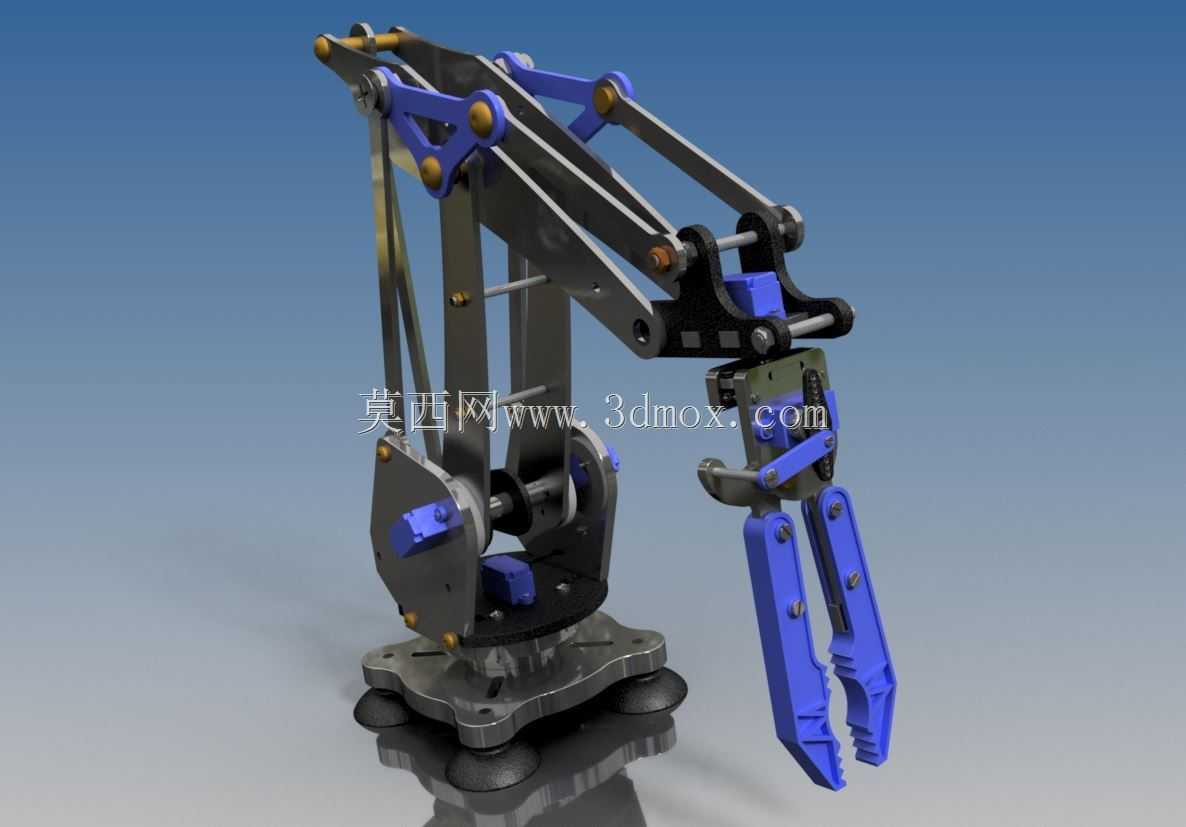

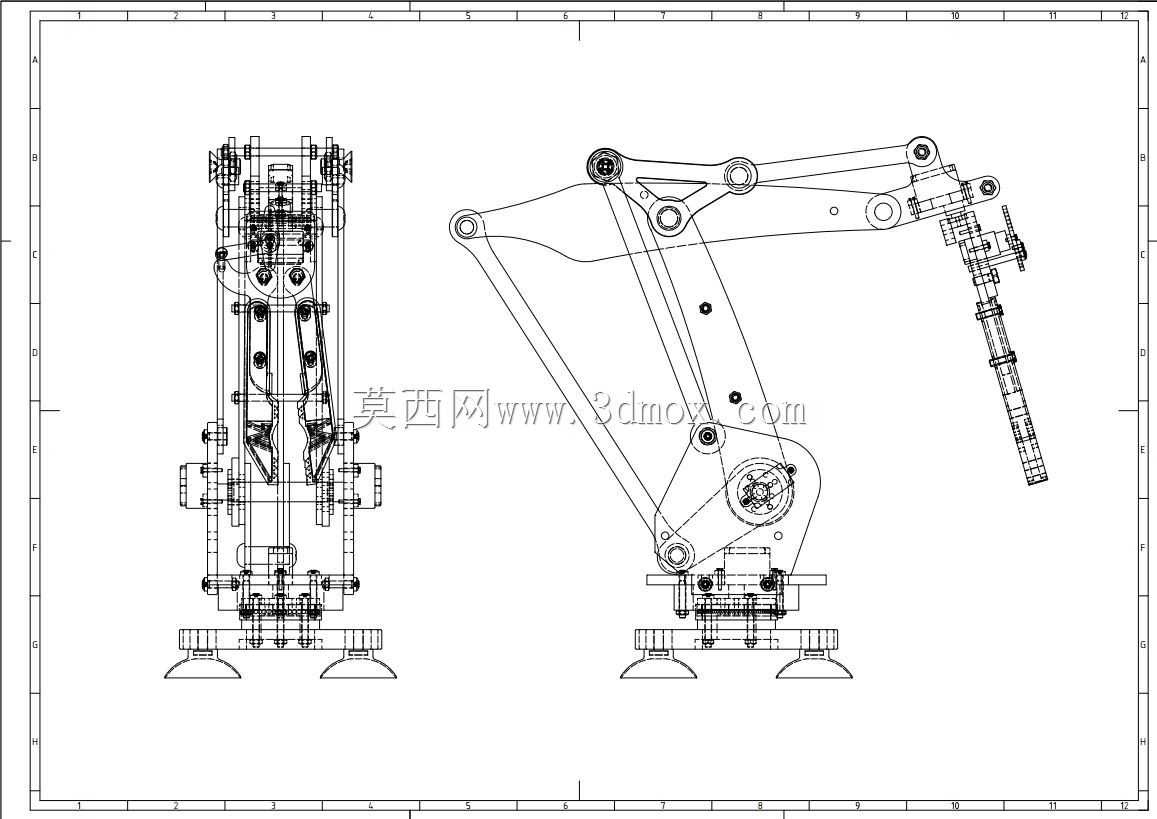

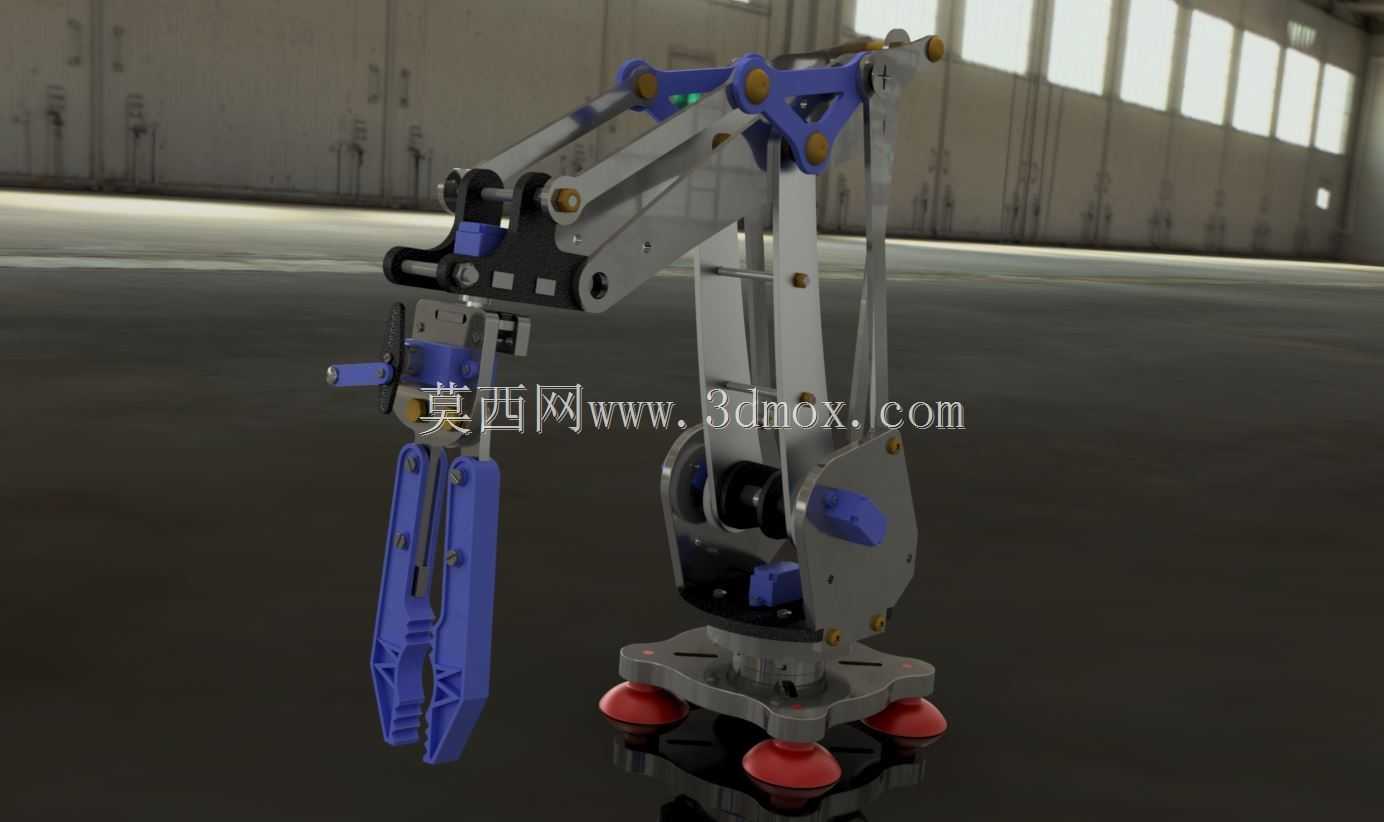

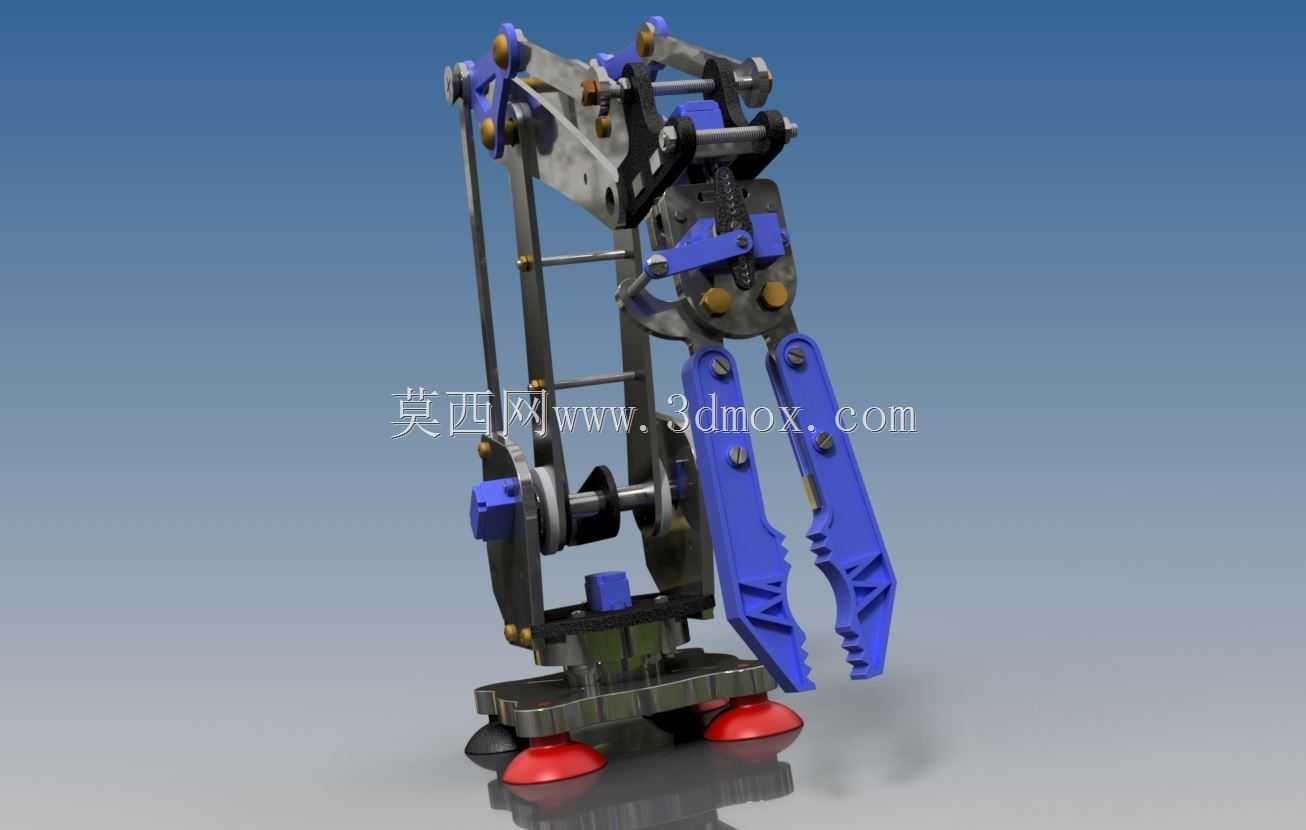

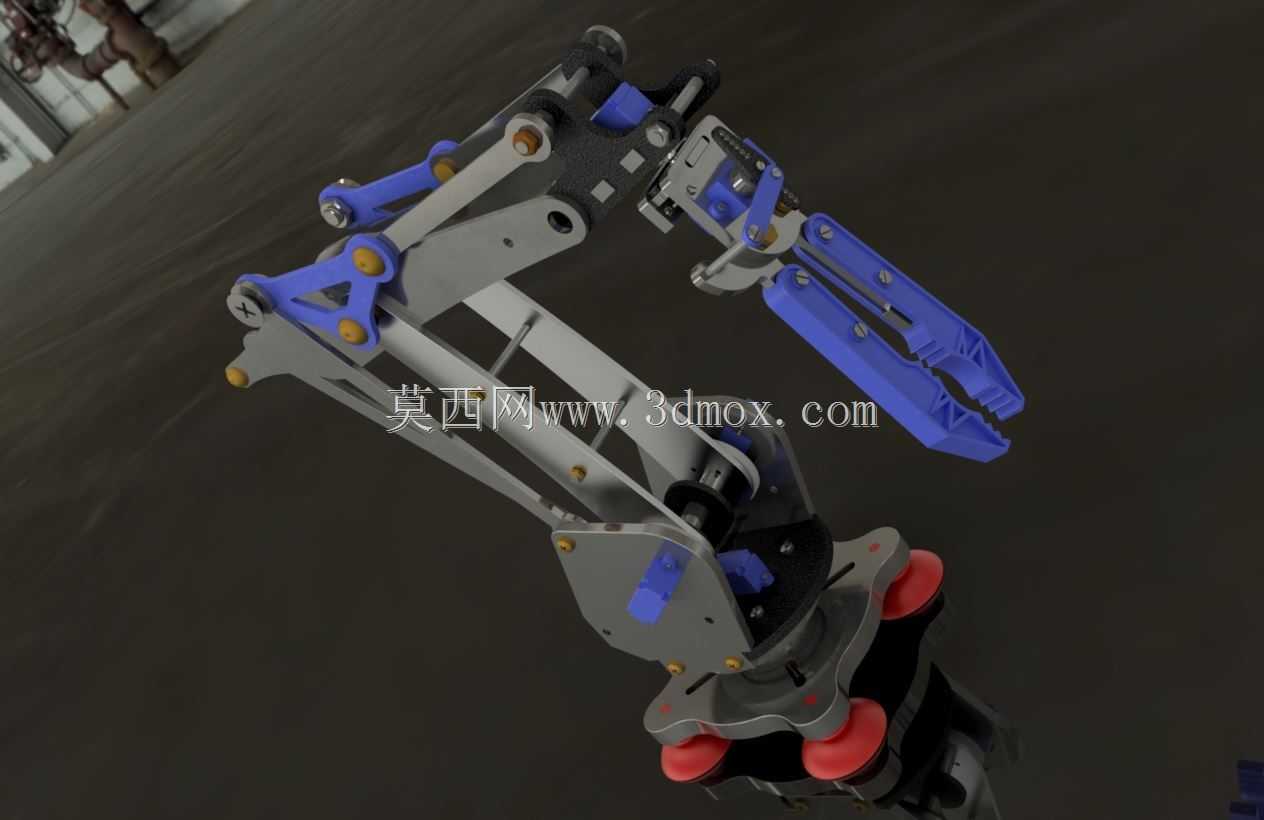

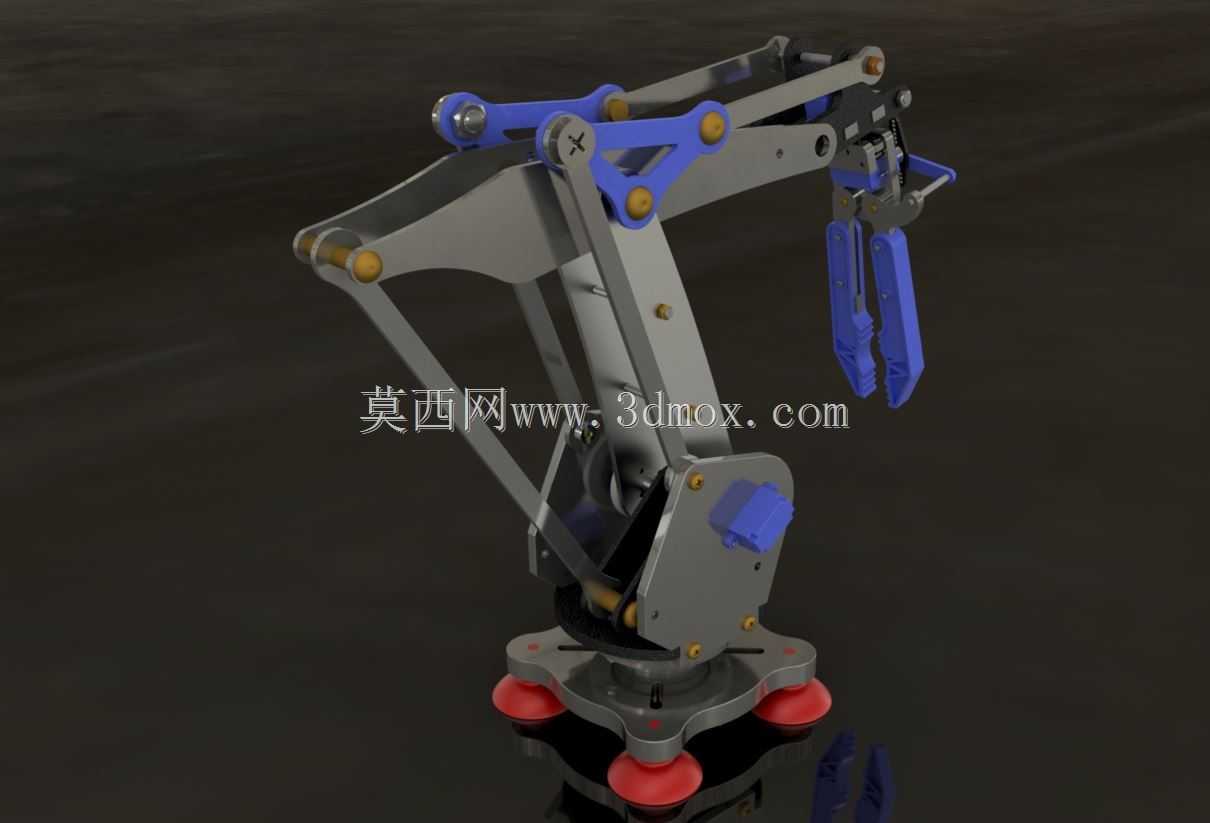

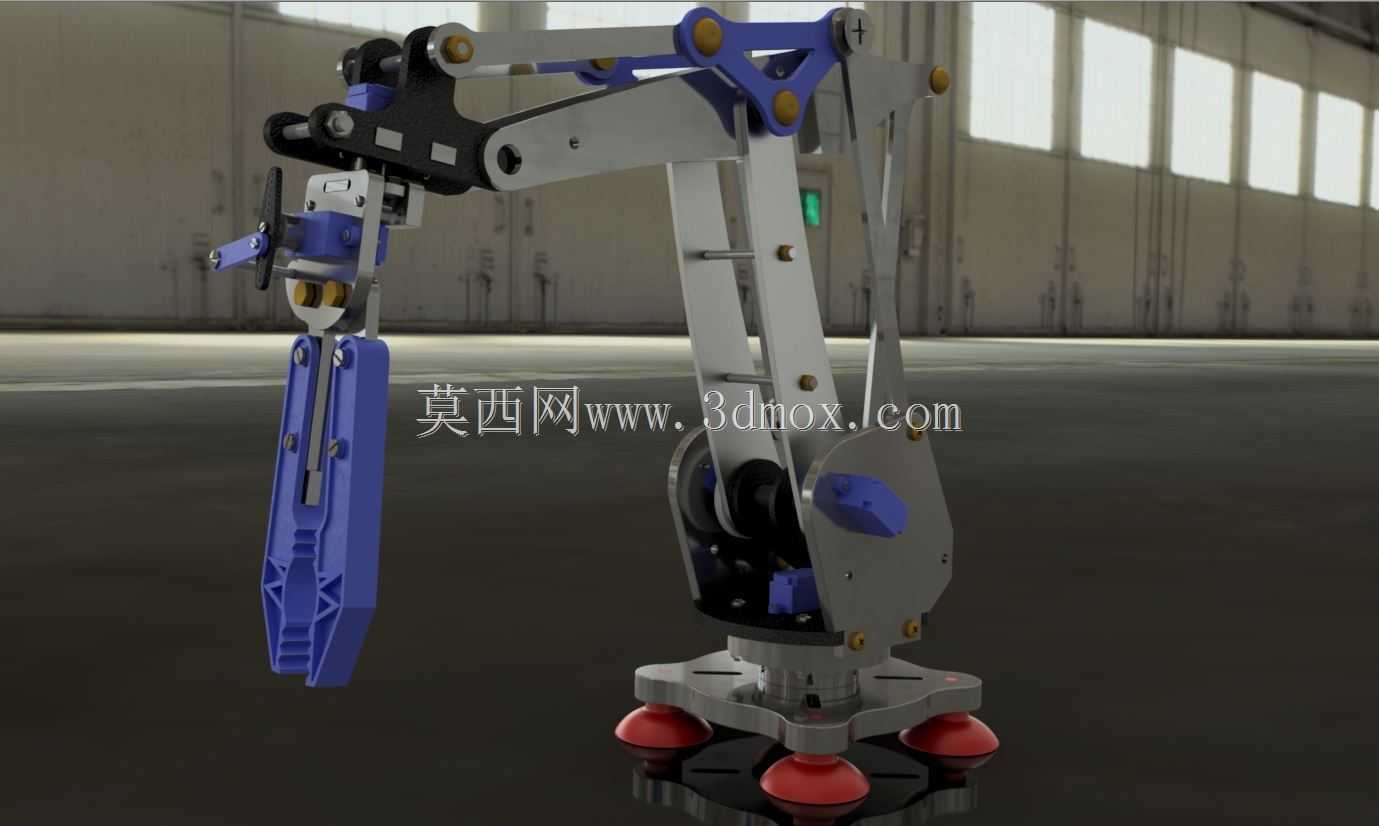

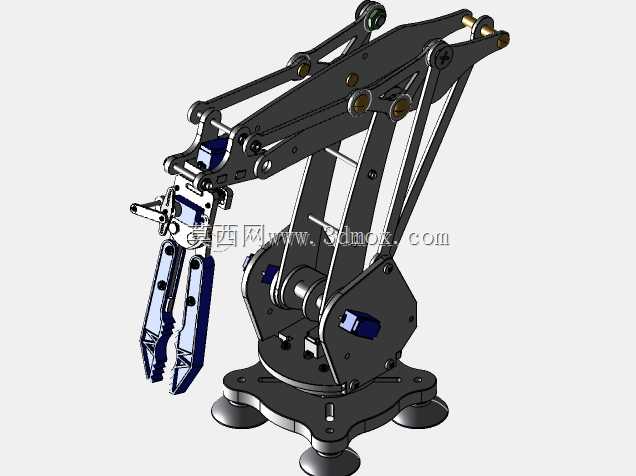

这款多关节夹持机械臂主要面向轻型自动化搬运、教学实训、小型工件分拣等应用场景，可适配桌面级自动化工作站、小型生产线上下料工位，也可作为机械原理教学的演示载体，满足小负载工况下的工件抓取、移位、定点放置作业需求。设备末端搭载平行夹爪式夹持器，可稳定夹持规则外形的小型工件，夹爪开合行程适配常见的小尺寸零件，夹持力可通过关节处的传动结构调整，避免夹伤工件表面。整体采用多关节串联构型，从底座到末端依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部调整关节，各关节通过连杆传动实现动力传递，关节铰接点处设置耐磨衬套结构，降低长期往复运动的磨损量，保证运动精度的长期稳定性。底座采用四点式支撑结构，底部配置防滑减震垫，可直接固定在工作台面，无需额外制作大型安装基座，安装边界紧凑，整体占地范围仅相当于A4纸张大小，适配桌面狭小空间的部署需求。设计过程中优先考虑运动灵活性与结构轻量化的平衡，臂身主体采用高强度铝合金材质，在保证结构刚性的前提下降低整体自重，关节处的蓝色装饰与结构件采用工程塑料材质，兼顾绝缘防护与外观辨识度。传动链路采用连杆耦合设计，部分关节的运动可通过联动结构实现协同动作，减少驱动单元的布置数量，降低整体制造成本与控制复杂度。夹持器末端做了导向倒角设计，抓取工件时可自动修正微小的位置偏差，降低对工件定位精度的要求，提升抓取成功率。臂身的运动范围覆盖底座前方半扇形区域，水平作业半径可满足桌面范围内的工位覆盖需求，垂直方向可实现一定高度差的工件转运，适配不同高度的料盘与加工工位。各关节的运动限位做了机械硬限位设计，避免运动超程造成结构损坏，同时预留了驱动元件的安装位置，可根据需求加装舵机或伺服电机实现自动化控制，也可手动调整姿态作为静态展示模型使用。整体结构无外露的尖锐边角，所有铰接点都做了圆滑过渡处理，在教学场景使用时可避免磕碰划伤，兼顾实用性与安全性。
