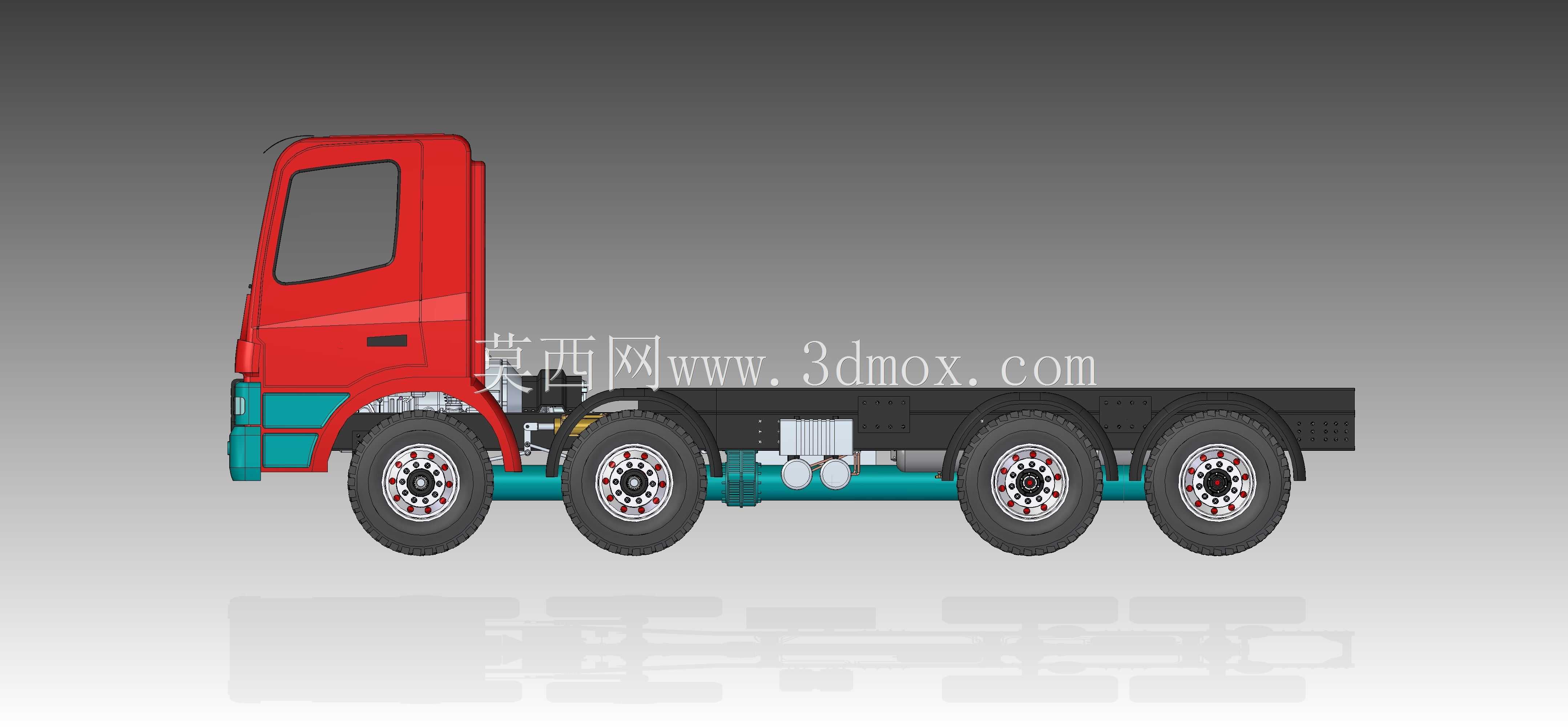

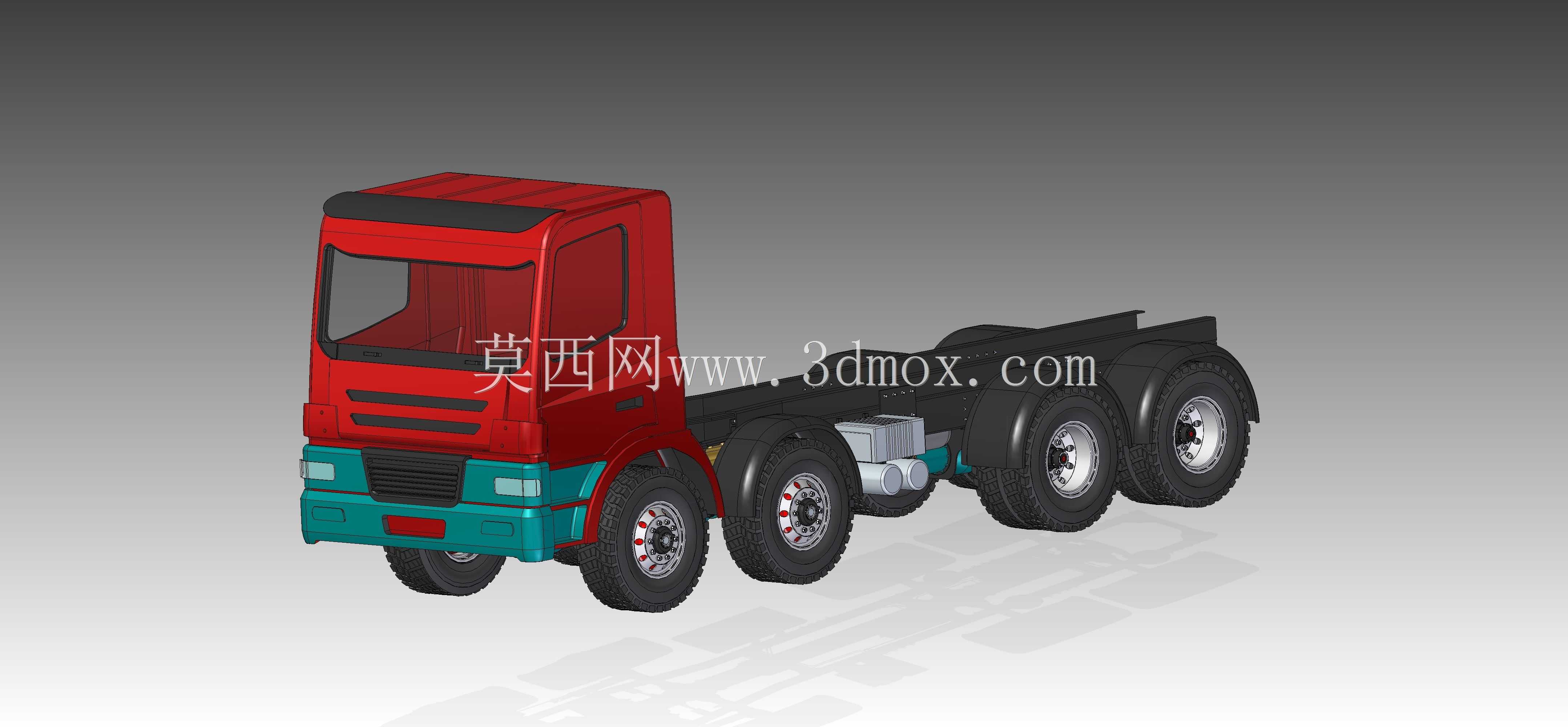

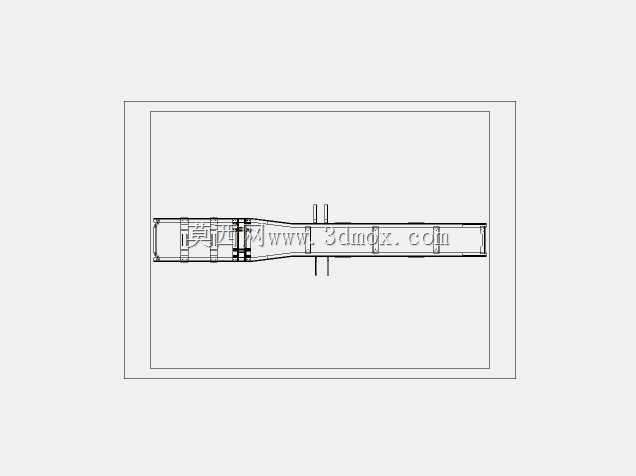

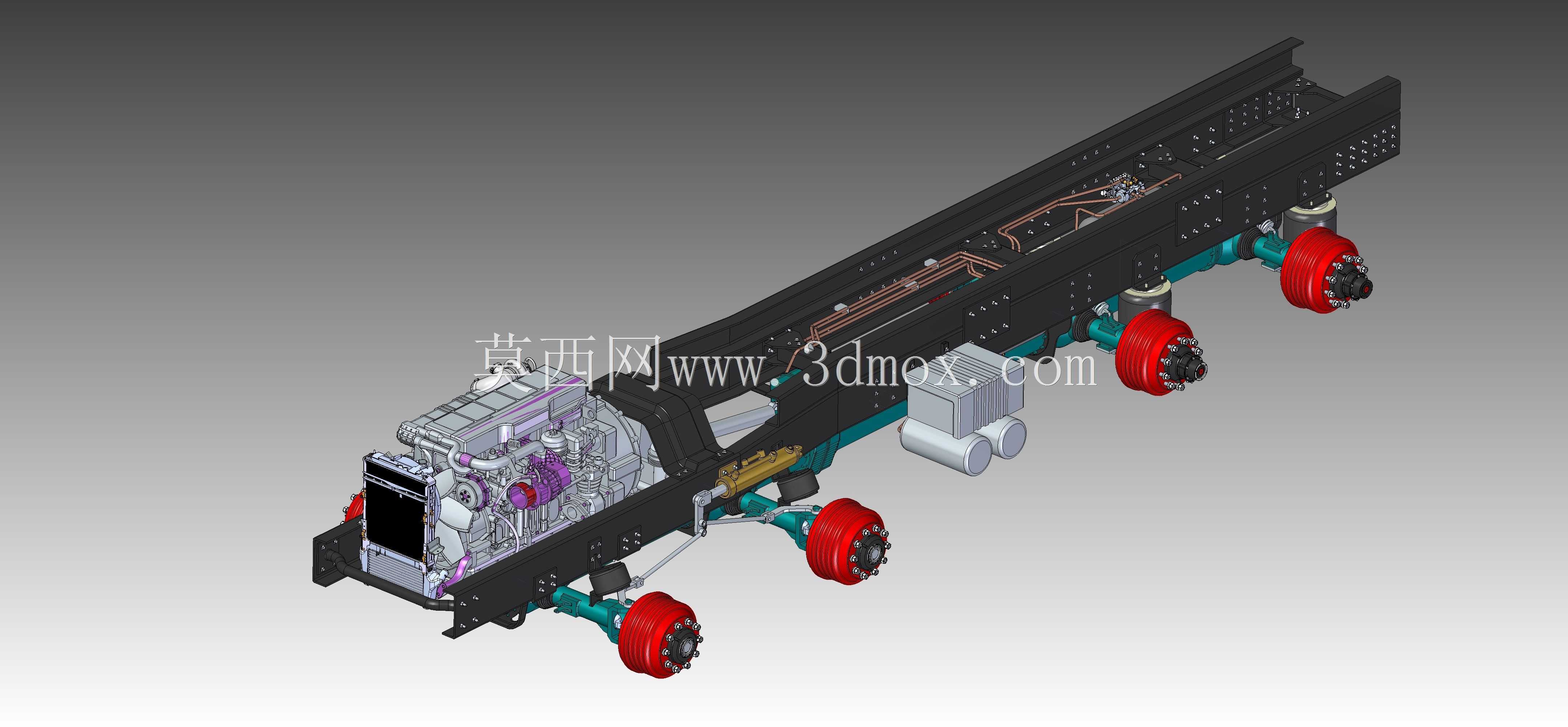

矿用8x4重型载货车辆底盘车架结构

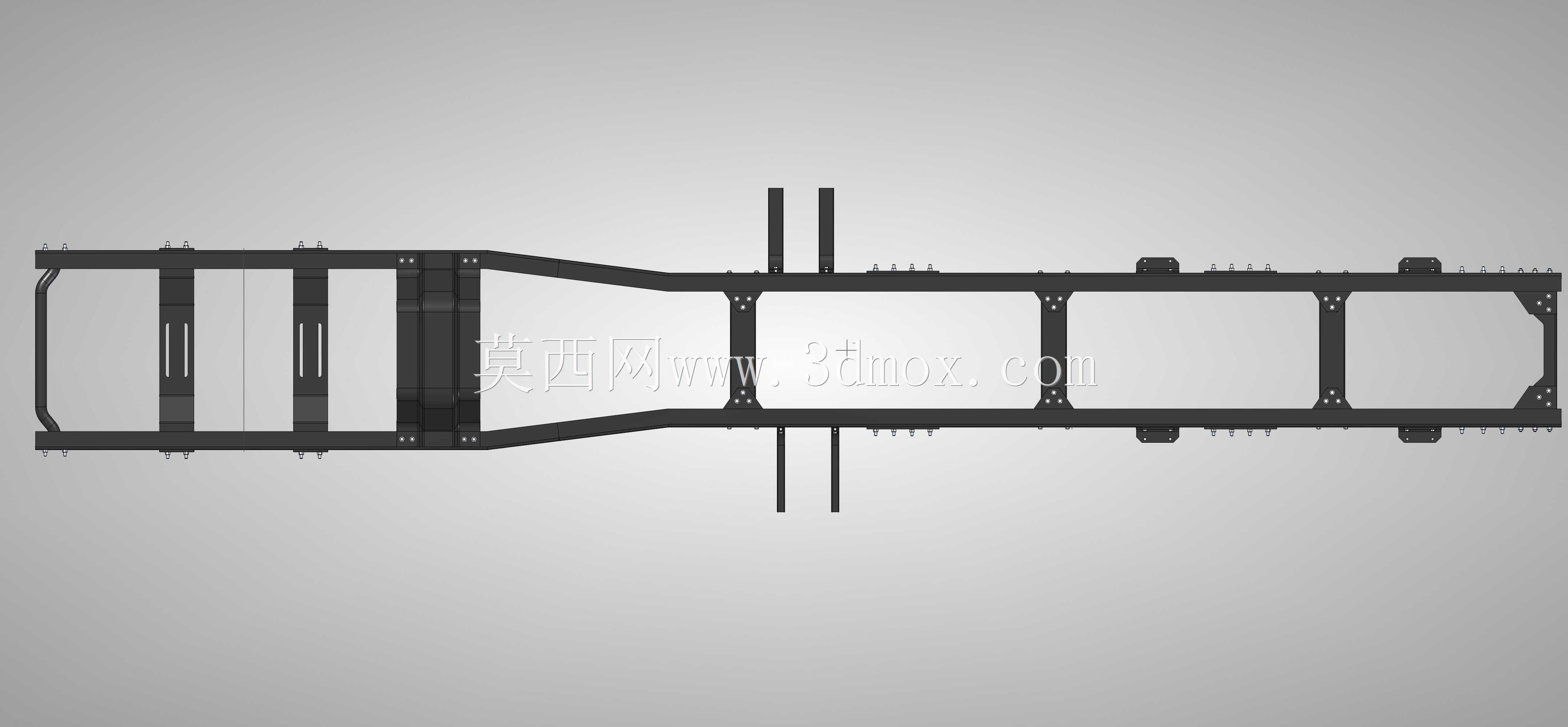

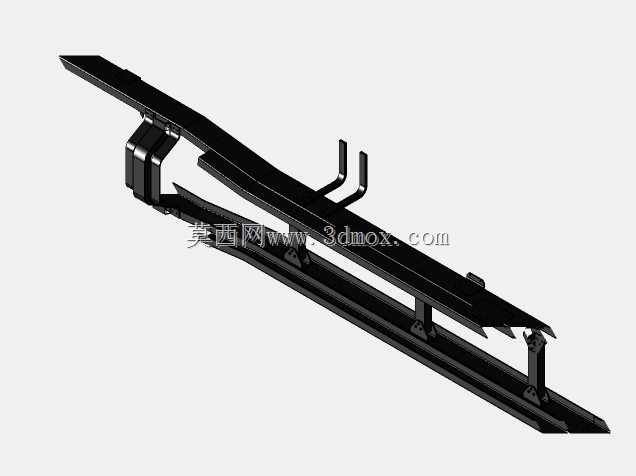

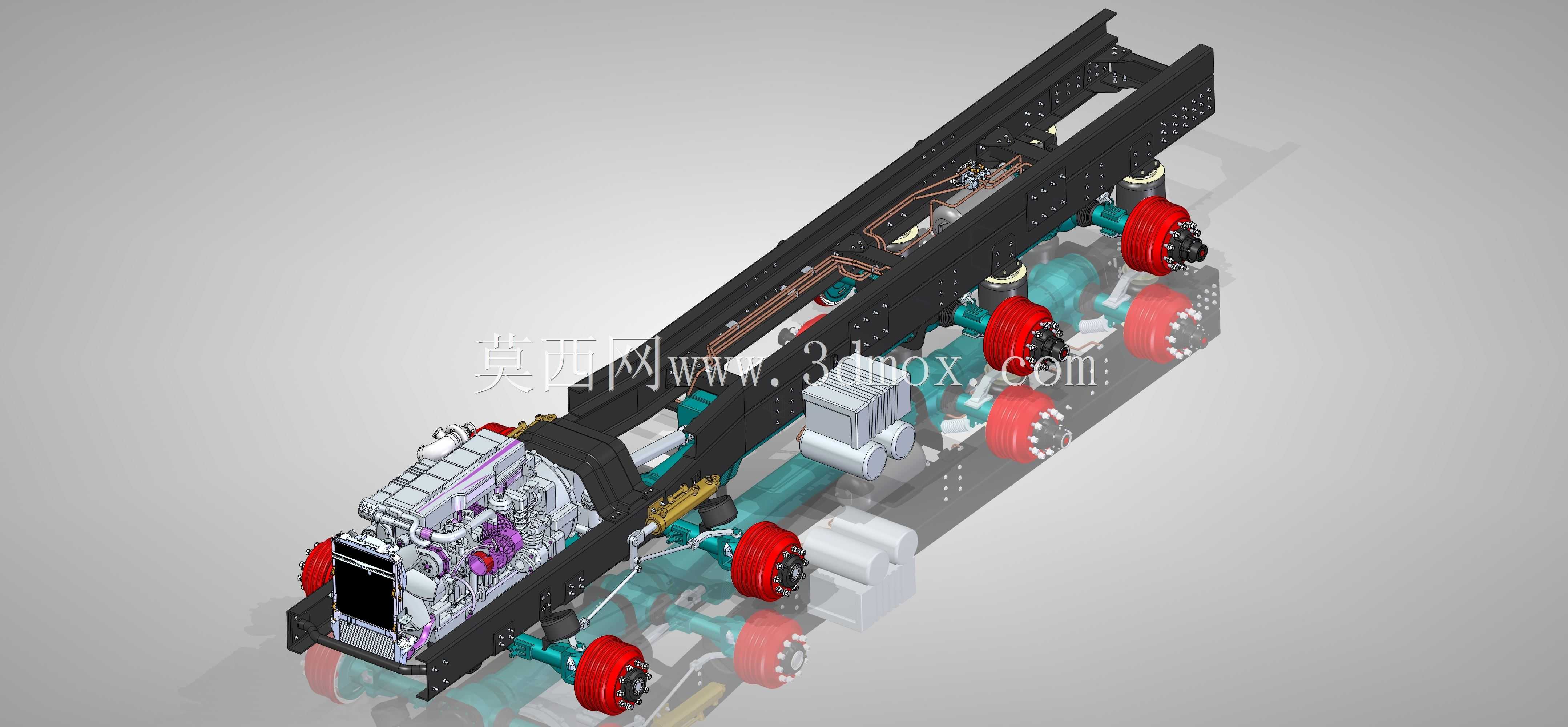

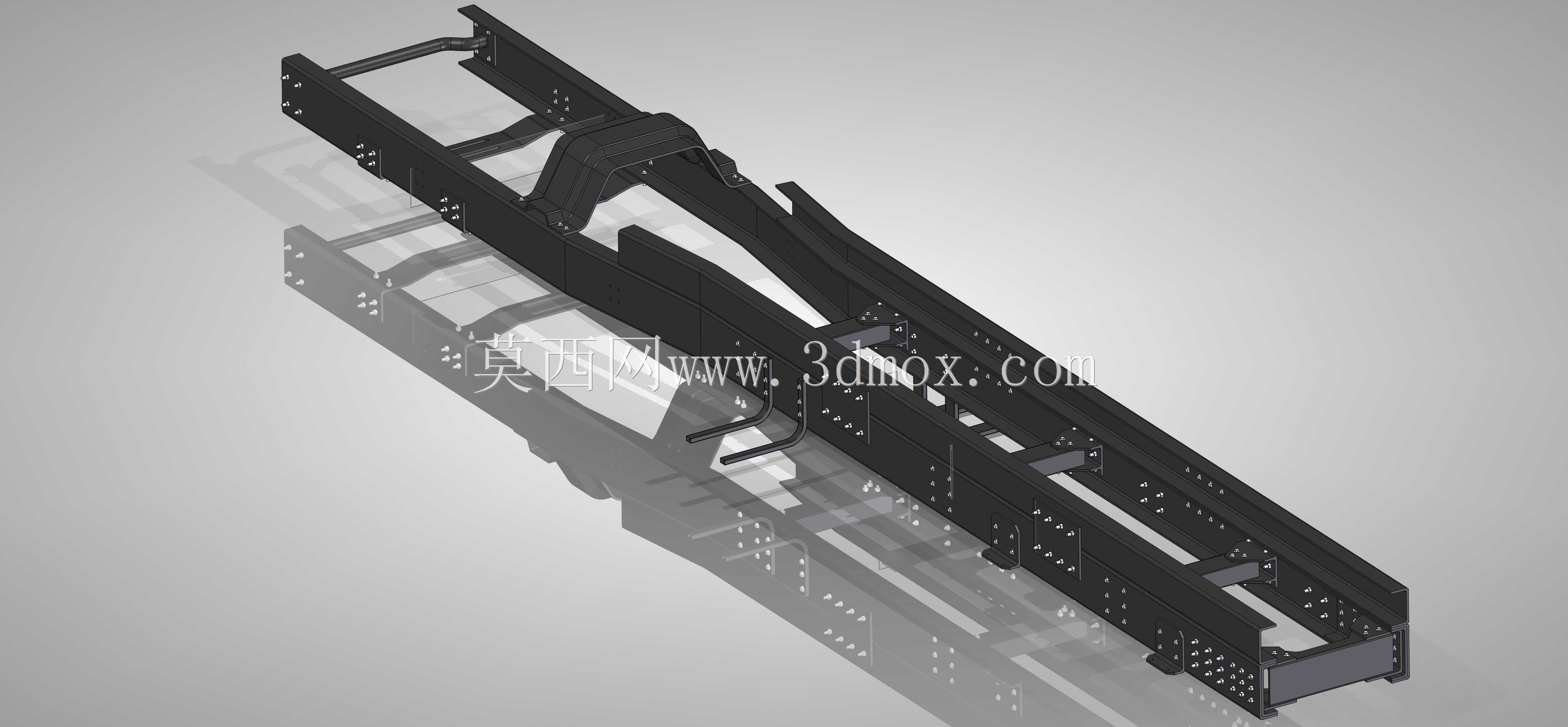

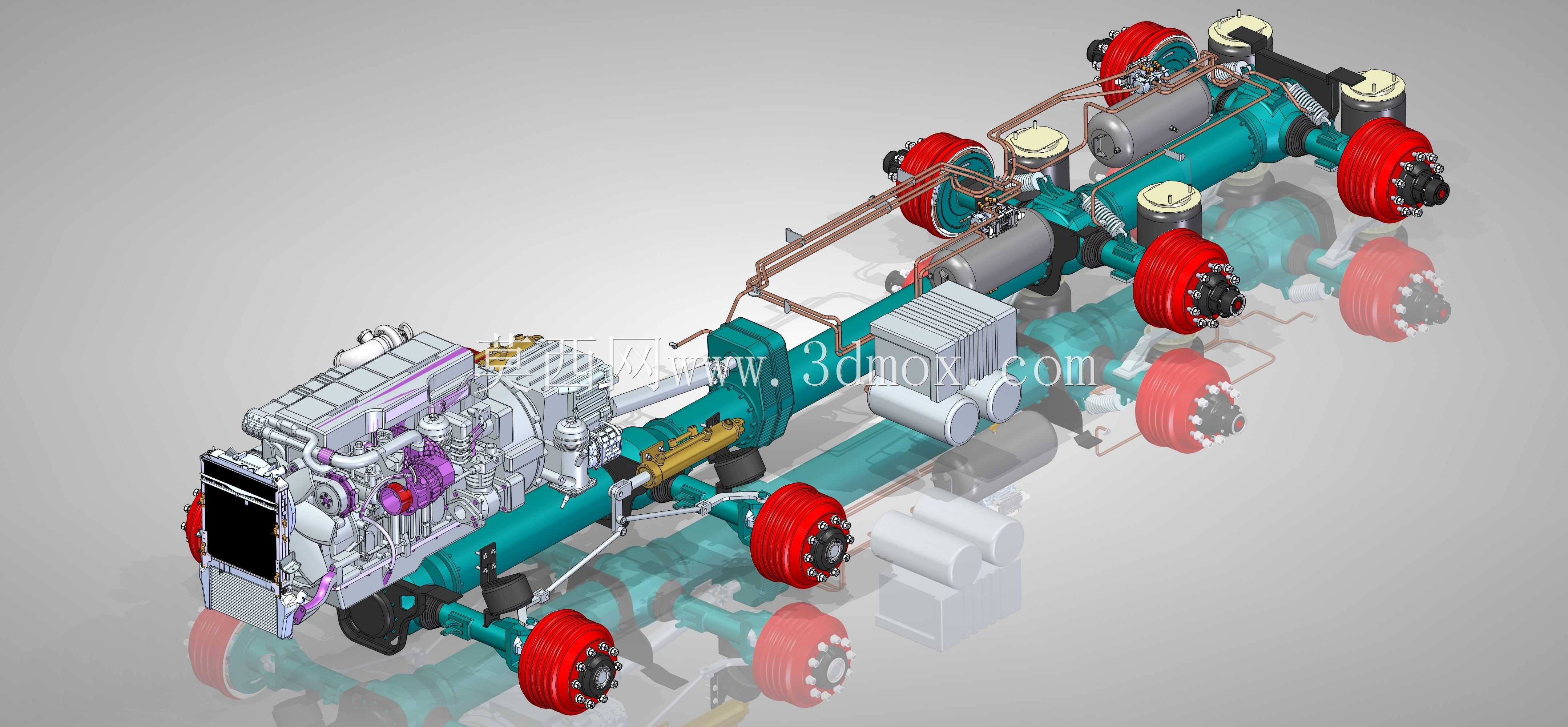

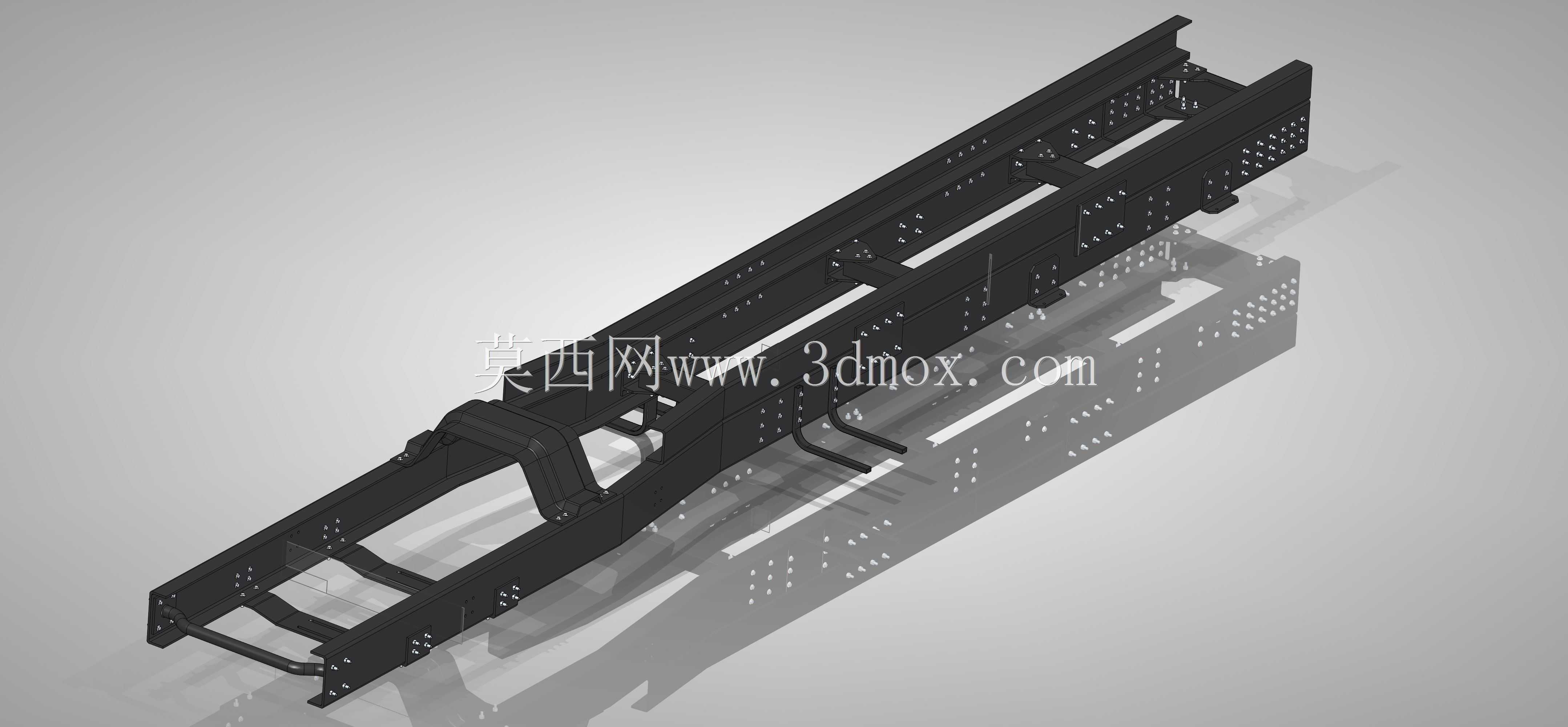

该重型底盘结构主要面向矿山基建、重载物料转运场景设计，适配8x4驱动形式的重型载货车辆，可在非铺装路面、矿区颠簸路况下承担整车承载、动力传递、部件安装基体的核心作用，能够支撑大吨位矿料、工程建材的跨区域转运需求，同时可作为特种工程作业车辆的改装基础平台，适配自卸、泵送、重型救援等多种上装拓展需求。整体结构采用双纵梁贯通式设计思路，纵梁选用高强度合金钢板辊压成型，截面为槽型变截面结构，在承载集中的悬架安装、动力总成固定区域做了局部加厚与加强筋补强，在保证整体抗扭、抗弯刚度的前提下尽可能降低结构自重，兼顾重载承载能力与整车轻量化需求。纵梁上预设了标准化的阵列安装孔位，可适配不同型号的动力总成、悬架系统、转向机构、制动管路的安装固定，无需二次打孔即可完成多规格部件的装配，大幅降低整车装配与后期改装的加工成本。车架中部设置了多道横梁结构，不同位置的横梁根据受力特性采用不同截面形式，前部横梁承担散热器、前保险杠的安装载荷，中部横梁负责支撑传动轴中间支承、储气筒等部件，后部横梁则承担后悬架、牵引装置的冲击载荷，各横梁与纵梁之间采用铆接加螺栓复合连接的形式，既保证连接强度，又能在极端冲击下通过微小形变释放应力，避免焊缝开裂的风险。车架前部预留了发动机、变速器的安装悬置点位，可适配大排量柴油动力总成的安装边界，两侧纵梁外侧预留了燃油箱、尿素罐、蓄电池组的安装空间，走线路径沿纵梁内侧预设的固定点排布，可避免行驶过程中管线被飞石击打、与运动部件发生干涉。车架后部的安装点位可适配多组后桥的悬架固定，平衡轴安装座做了一体化加强设计，可承受重载工况下后桥跳动带来的反复冲击，尾部预留的牵引装置接口可满足全挂车牵引、故障救援拖拽的使用需求。整体结构的安装边界充分考虑了矿用车辆的改装通用性，轮距、轴距参数符合重型商用车的通用规范，可与市面主流的重型车桥、悬架、动力部件实现适配，无需大幅调整即可完成整车搭建，结构设计充分考虑了矿区使用的耐用性需求，关键受力部位做了冗余强化，可承受长期重载颠簸工况下的交变载荷，大幅降低车架开裂、变形的故障概率，同时开放式的孔位设计也为后续车辆功能升级、上装改装提供了充足的调整空间。
