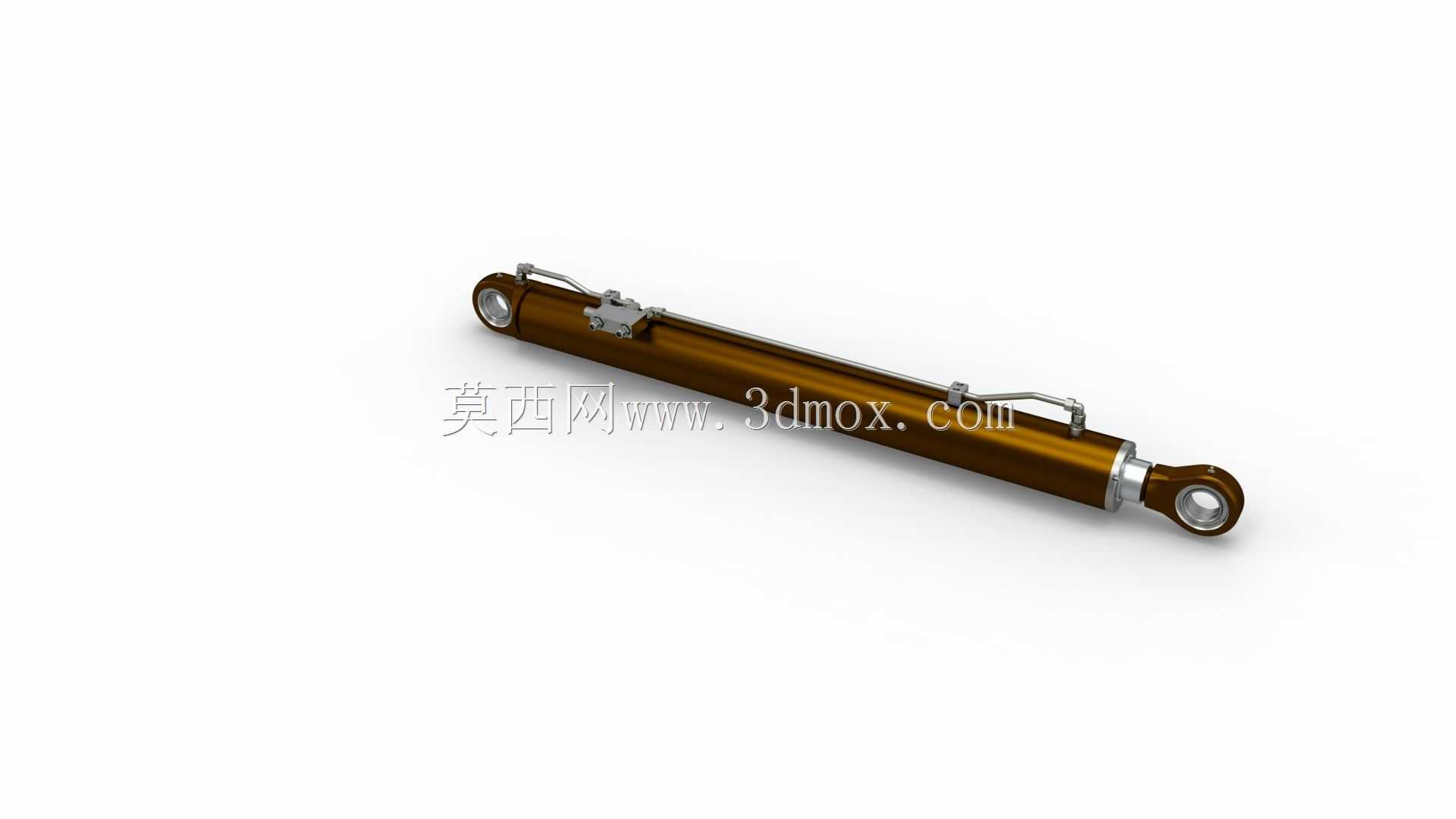

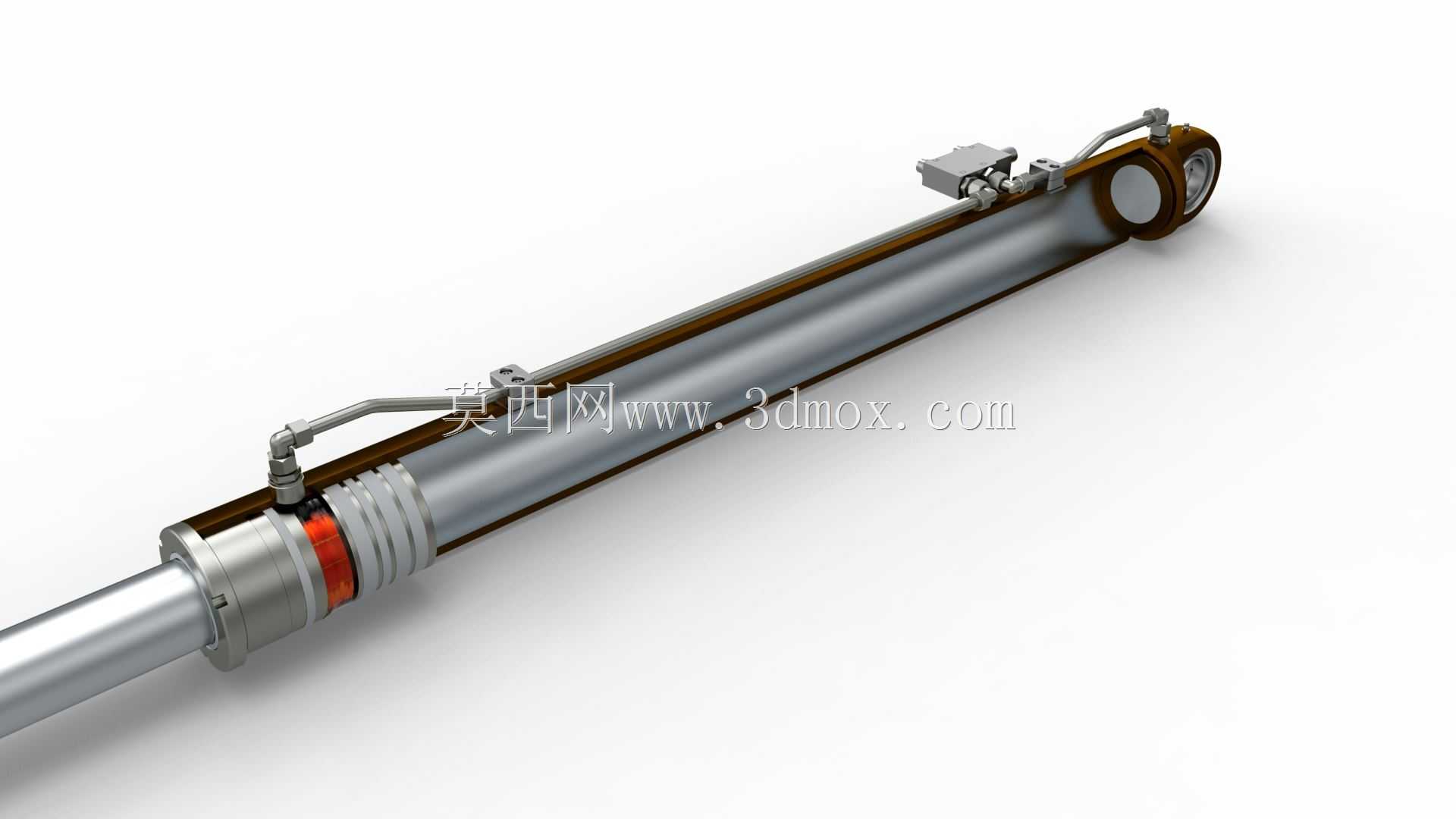

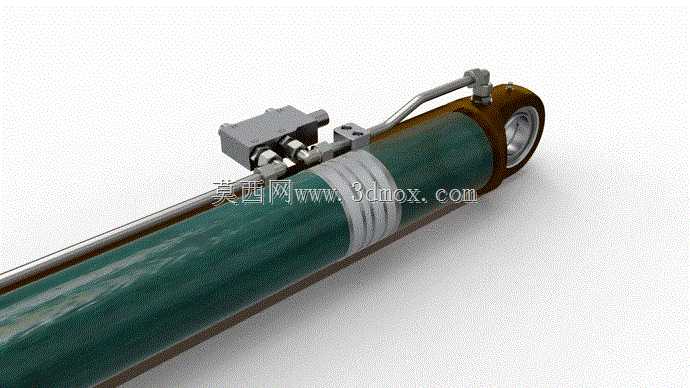

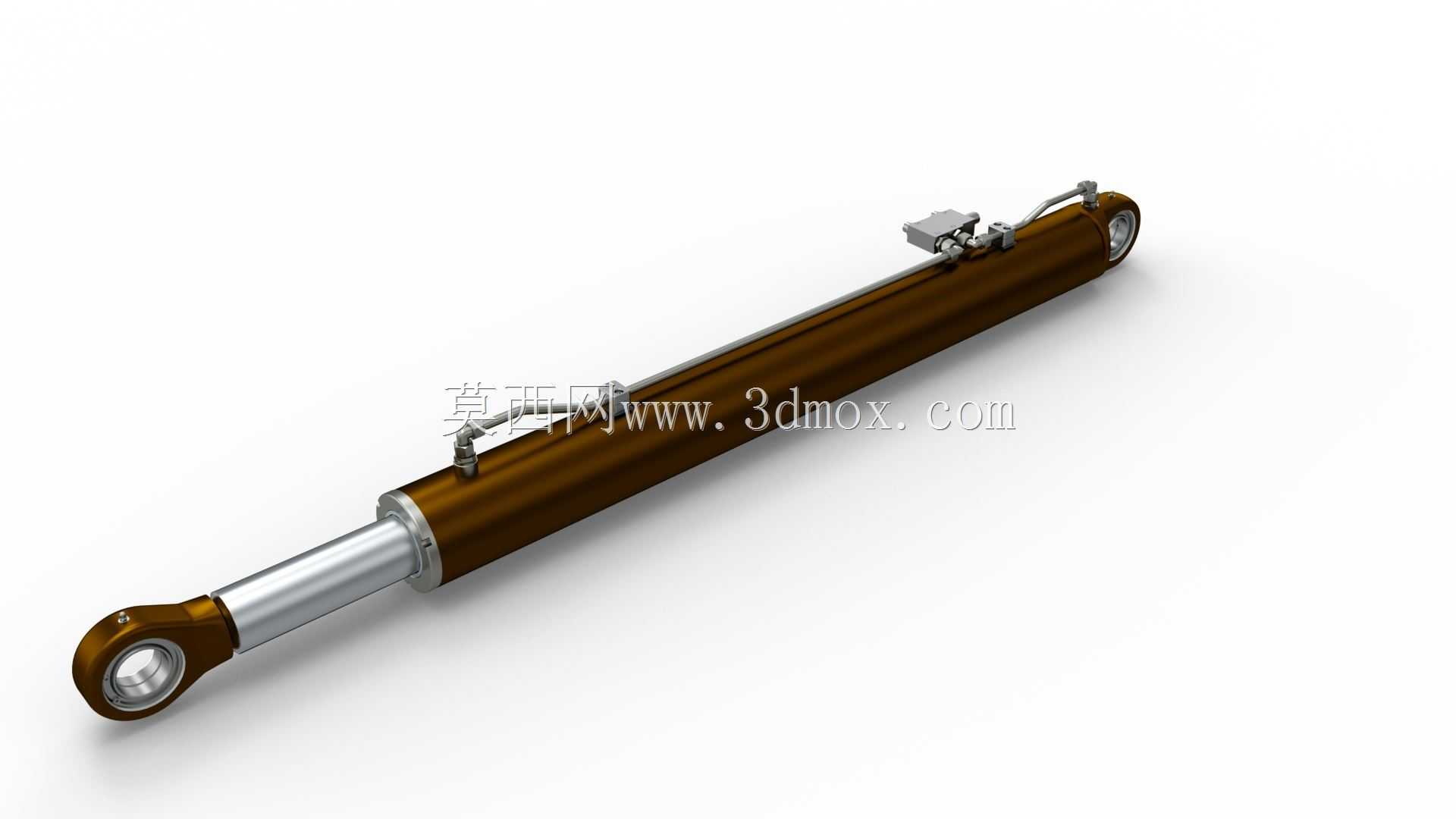

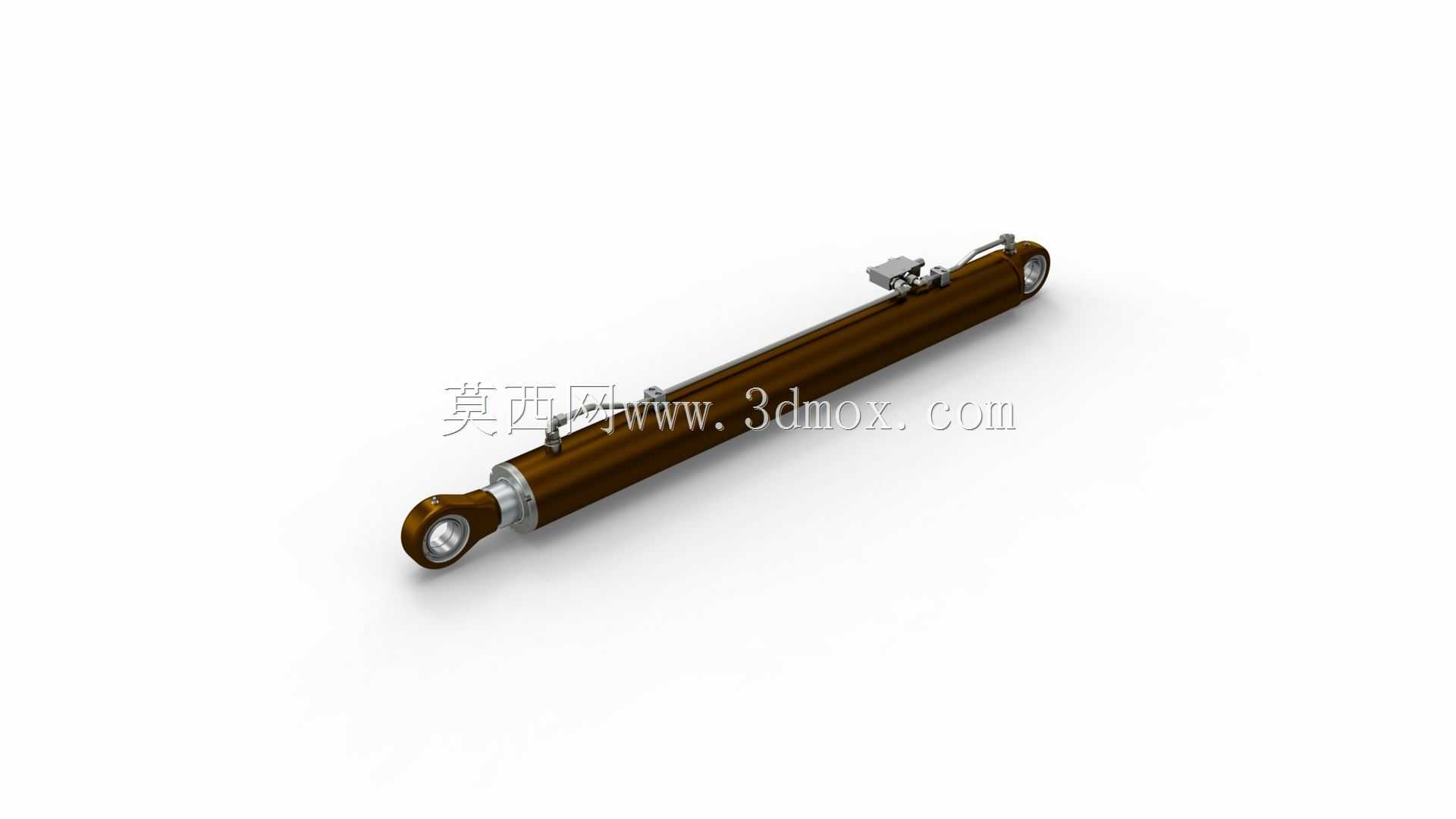

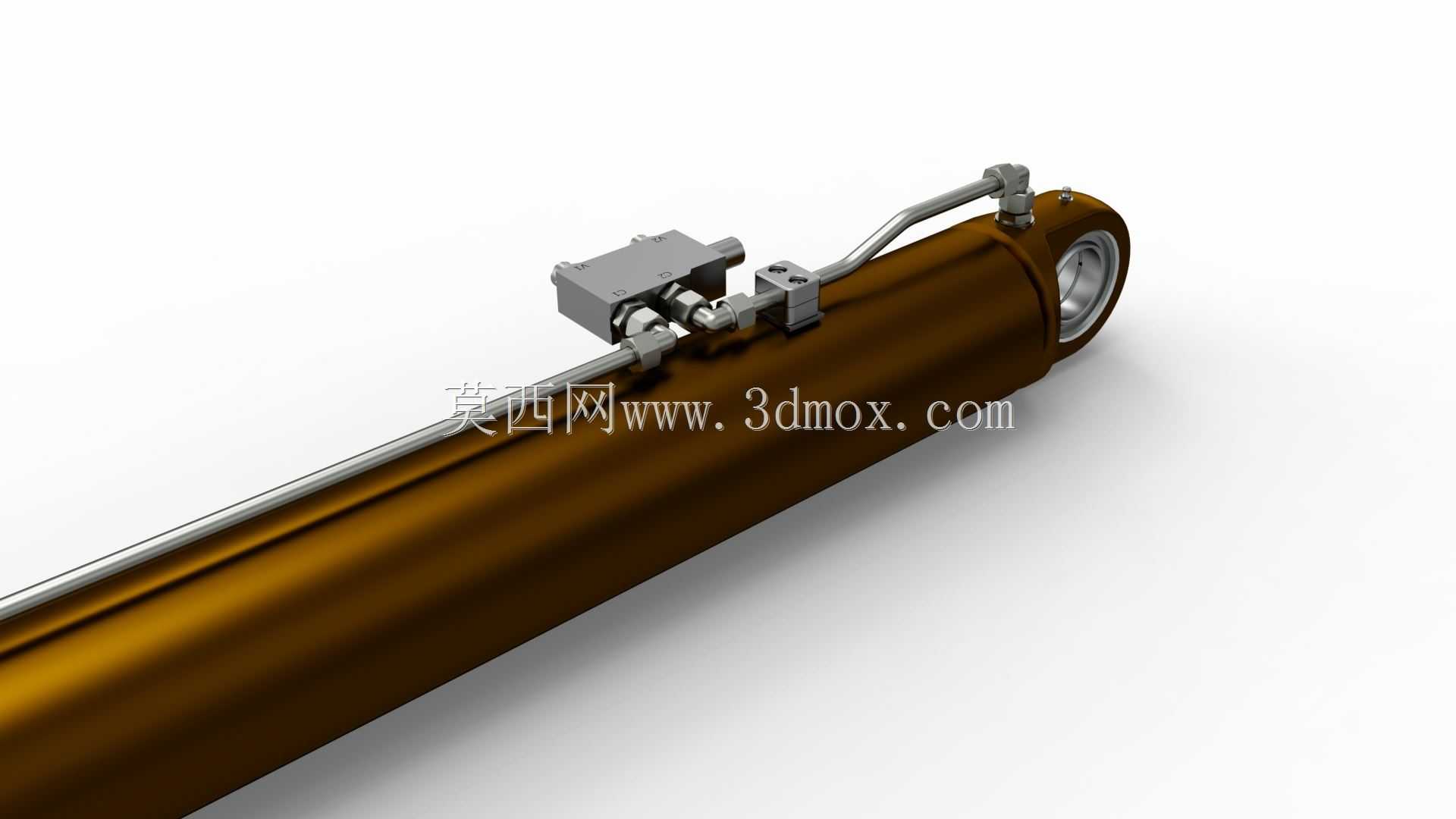

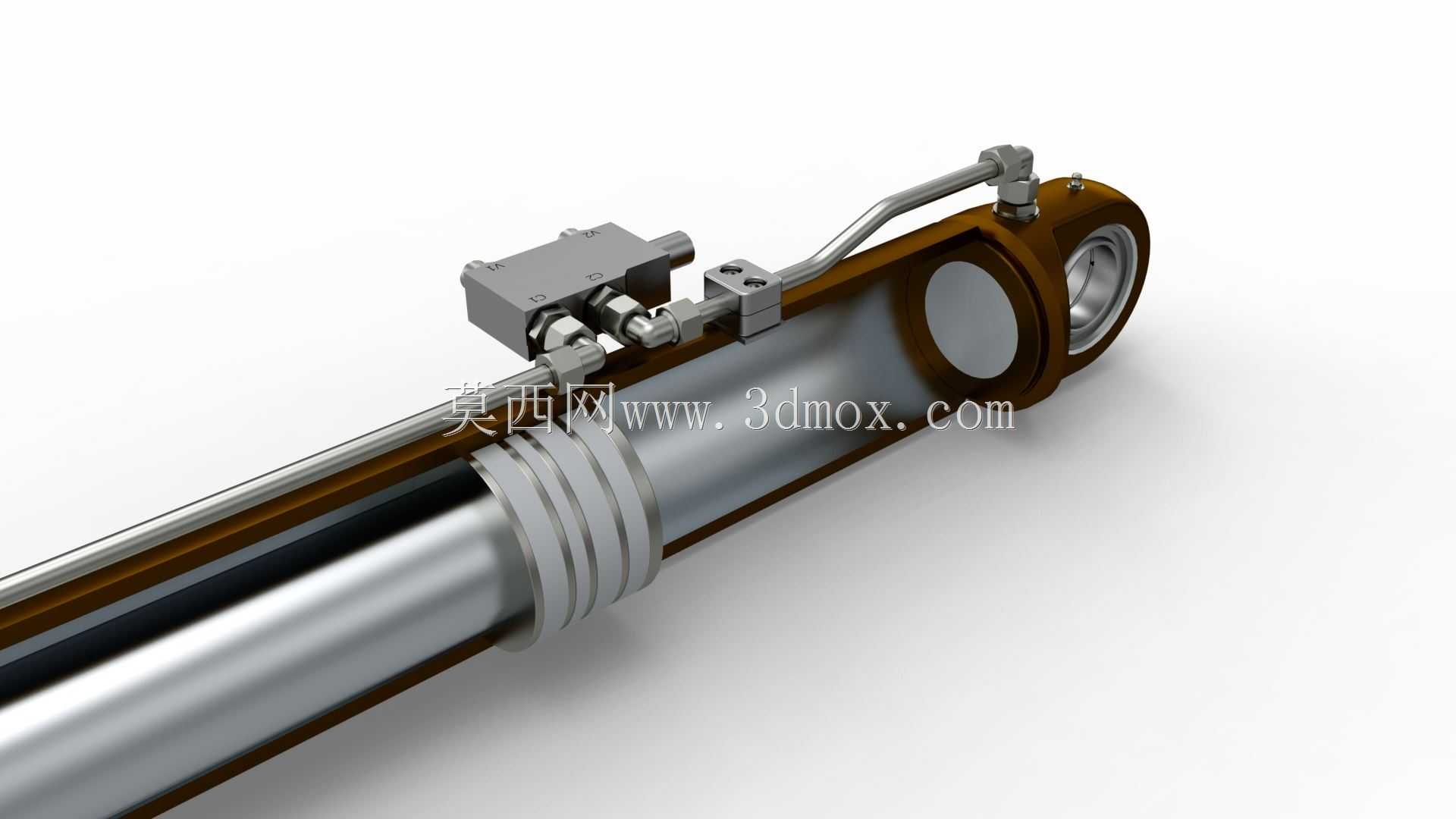

带传感检测组件的工程液压缸三维结构

这款带外置传感检测组件的液压缸，是液压传动系统里的核心直线执行部件，广泛适配工程机械、重型装备、工业自动化生产线、冶金设备、港口起重机械等多类场景，能够将液压系统的压力能稳定转化为直线往复运动的机械能，承担重载推拉、位置精准调控、负载保持等核心作业功能。从实际应用场景来看，这类带位置检测的液压缸既可以用在挖掘机、装载机这类行走工程机械的工作装置上，实现动臂、斗杆的动作精准控制，也可以部署在大型机床的工装夹紧、重型自动化生产线的工件移送、冶金设备的轧辊间隙调整等固定工业场景，相比普通无检测组件的油缸，它能够实时反馈活塞杆的伸出位置，为设备的闭环控制提供精准的位置数据支撑，大幅提升设备运行的动作精度与安全冗余。在功能特性上，这款液压缸采用了缸筒外置式的传感安装布局，没有破坏缸体本身的密封结构与承压强度，既保留了常规重载液压缸高负载耐受、抗冲击、长行程稳定运行的优势，又通过外置的检测阀组与传感组件，实现了活塞杆行程位置的实时采集，配合液压系统的比例阀组可以完成毫米级的动作位置调控，同时缸体两端采用了标准的铰接安装结构，端部的铰接轴承可以承受一定角度的偏载，适配设备运行过程中产生的小幅角度偏移，避免安装应力对缸体密封件造成的异常磨损。在设计思路上，这款模型完整还原了产品的实际结构逻辑：缸筒采用厚壁无缝承压结构，外部做了防腐耐磨的表层处理，活塞杆表面做了高频淬火与硬铬镀层处理，降低往复运动过程中的摩擦损耗，提升密封件的使用寿命；外置的管路与阀组布局充分考虑了实际安装的维护空间，所有油路接口都预留了标准的连接尺寸，传感组件的安装位置避开了设备运行过程中容易发生碰撞的区域，同时预留了线缆走线的固定结构，避免设备运行过程中管线被拉扯损坏。从安装边界与尺寸适配来看，这款液压缸的整体外形遵循重载油缸的通用尺寸规范，两端铰接孔的中心距、缸体外径、活塞杆直径都匹配行业通用的安装规格，不需要对原有设备的安装基座做大规模改造就可以完成替换，缸体侧面的阀组与传感组件突出尺寸控制在合理范围内，不会和周边的设备结构、液压管路产生运动干涉，同时预留了足够的手动操作与维护空间，方便后期对密封件、传感组件进行检修更换。整体结构的设计充分平衡了重载承载能力、检测精度、安装适配性与维护便捷性，能够满足多类工业场景下对可控式液压直线执行部件的使用需求。
