自动化仓储物料存取检索系统设计

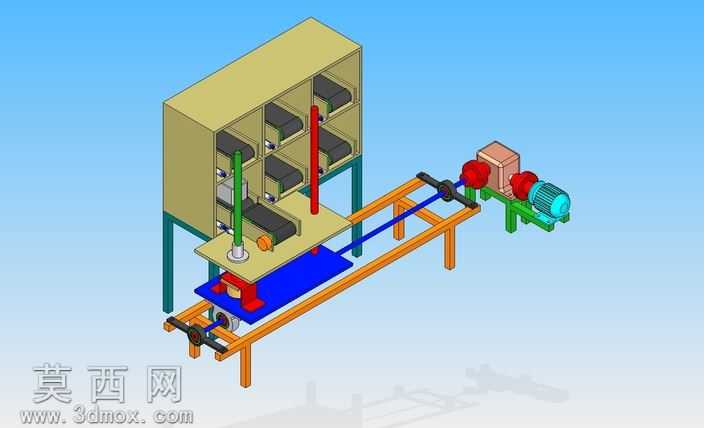

本作品为自动化仓储物料存取检索系统的三维设计方案，整体采用模块化建模思路完成全结构搭建，在三维建模过程中严格遵循机械设计装配规范，对系统各组成单元进行1:1等比例参数化建模，确保各部件间的装配公差符合实际生产加工要求。模型整体分为立体仓储货架单元、横向输送线单元、物料移载搬运单元、升降取放机构、物料暂存定位台五大核心模块，建模阶段针对货架的层距、货位尺寸进行统一参数设定，每个货位配套独立的物料承载托盘结构，托盘与货架支撑梁的配合间隙经过反复校核，避免后续运动仿真中出现干涉问题。横向输送线采用带式输送结构建模，对输送辊筒的排布、驱动端的安装位置、侧边导向条的结构都做了精细化还原，输送线末端设置物料到位检测位的结构预留，匹配实际产线的传感器安装需求。物料移载搬运单元采用双轴直线运动结构，横向移动轴搭配同步带传动结构建模，纵向升降轴采用直线导轨配合滚珠丝杠的传动结构，取料末端设计有夹爪式物料抓取机构，夹爪的开合行程、夹持接触面的防滑结构都做了细节呈现，确保取放料动作的结构合理性。在材质与渲染表现上，仓储货架框架采用工业铝型材材质表现，输送线支架采用碳钢喷塑的哑光金属质感，运动机构的传动部件采用光亮金属材质区分，不同功能单元采用差异化配色进行区分，便于快速识别各模块功能。设计过程中重点考量了系统的运行逻辑匹配性，从物料入库到输送定位、移载机构取料、货架存料、按需检索取料出库的全流程结构都做了对应设计，各运动轴的行程范围、极限位置的机械限位结构都完整呈现，同时预留了驱动元件、检测元件的安装位置，确保模型不仅具备外观展示效果，更能直接用于后续的工程出图、运动仿真验证以及方案汇报演示，整套模型结构完整，装配关系清晰，无多余冗余结构，各部件可单独导出用于生产加工参考，完整还原了自动化仓储存取系统的机械结构全貌，可作为同类自动化仓储设备设计的参考方案使用。
