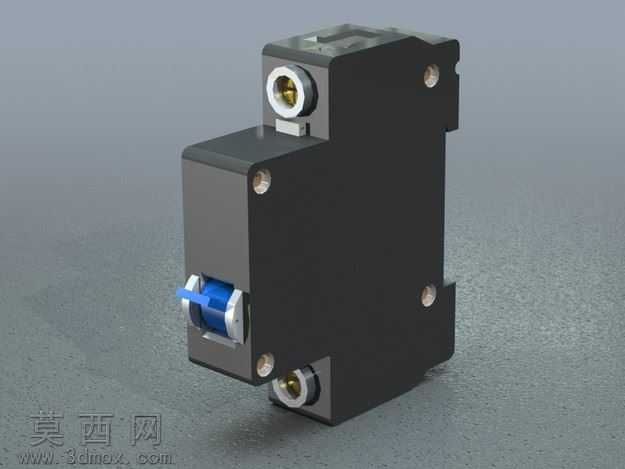

DIN导轨式单极断路器安装结构设计

本作品为DIN导轨安装式单极电路断路器的三维建模设计，建模过程严格遵循低压电器行业通用设计规范，完整还原了实物产品的全部结构细节。建模阶段以实物测绘尺寸为基准，先搭建外壳主体的基础轮廓，采用实体拉伸与切除特征完成绝缘外壳的腔体结构，精准预留出操作手柄的活动行程空间、进出线接线端子的安装位以及内部灭弧室、电磁脱扣机构的容纳腔体。外壳部分采用哑光黑色工程塑料材质，渲染时调整材质的粗糙度参数至0.7-0.8区间，还原热固性塑料的磨砂质感，同时在外壳边角处添加微小的圆角特征，还原注塑成型工艺的真实细节。接线端子部分采用黄铜金属材质，设置金属度参数为0.9、粗糙度0.15，模拟镀镍铜件的金属光泽，端子处的压线螺丝结构完整还原螺纹细节与接线开口，确保模型可直接用于装配干涉校验。操作手柄部分采用蓝色工程塑料材质，与黑色外壳形成清晰的视觉区分，手柄与外壳的配合间隙控制在0.2mm，符合实际产品的装配公差要求，同时还原了手柄分合闸位置的限位结构。模型背部完整设计了DIN导轨的卡扣结构，卡扣的弹性卡位尺寸严格匹配标准35mmDIN导轨的安装尺寸，可直接模拟导轨卡装的装配过程，卡扣部分添加了细微的脱模斜度特征，符合注塑件的生产工艺要求。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出产品的结构轮廓与材质质感，辅助光源补全暗部细节，避免接线端子等凹陷结构出现死黑区域，背景采用中性灰色磨砂地面，添加微弱的环境反射效果，让产品呈现出专业工业产品展示的视觉效果。整体模型结构完整，所有配合部位的尺寸公差均经过校验，既可以用于电气柜装配的布局模拟，也可作为低压电器产品设计的参考原型，模型的细节精度满足产品宣传渲染、装配教学演示、安装结构模拟等多场景的使用需求。
