标准DIN导轨式电路断路器结构设计

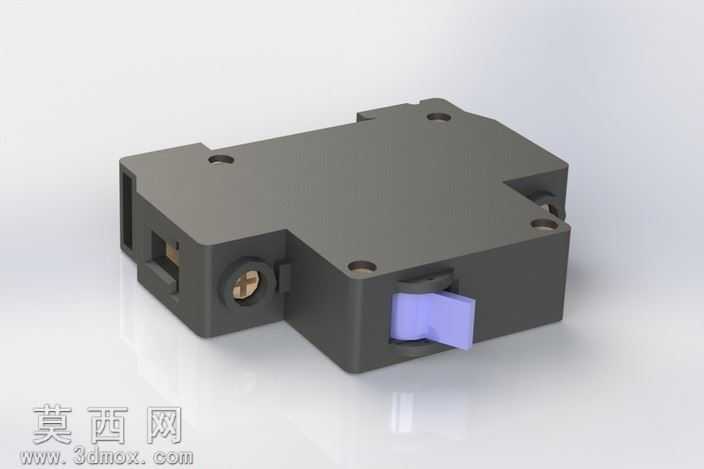

本作品为标准DIN导轨安装式电路断路器的三维结构设计，建模过程严格遵循小型断路器的通用工业设计规范，首先以实际产品的测绘尺寸为基准，在三维建模环境中完成整体轮廓的草图绘制，通过拉伸、切除、倒角等基础特征命令构建断路器的主体基座结构，基座部分采用阻燃热固性塑料的材质设定，建模时特意还原了基座表面的安装定位孔、导轨卡扣卡槽的细节结构，确保卡扣结构能够与标准35mmDIN导轨实现精准的卡合装配，还原实际产品快装快拆的安装特性。建模过程中对断路器的操作手柄部分做了精细化处理，手柄采用半包覆式的枢轴结构设计，预留出与内部脱扣机构联动的连接轴位，手柄表面做了防滑纹理的细节刻画，材质设定为耐冲击的紫色工程塑料，与深灰色的基座形成清晰的视觉区分，符合低压电器产品的操作部件辨识度设计要求。在侧面接线端子区域，建模还原了压线螺丝的螺纹结构、接线腔的进线导向斜面，以及端子防护挡板的卡扣结构，确保接线部位的结构符合电气安全间隙的设计要求，同时还原了产品侧面的产品标识刻印位、散热凹槽的细节结构。渲染阶段采用哑光工业塑料的材质参数调整基座的表面质感，对金属接线部件赋予镀锌金属的材质属性，调整场景光照为柔和的工作室漫射光，避免过度反光遮挡产品的结构细节，通过半透明剖面的辅助展示设计，可清晰呈现内部脱扣机构、触头系统、灭弧室的装配位置关系，整体建模过程遵循自上而下的装配设计思路，各零部件之间预留了合理的装配公差，确保所有活动部件如操作手柄、脱扣卡扣、导轨锁扣都具备符合实际运动逻辑的活动空间，完整还原了小型导轨式断路器的外观结构与装配关系，可用于电气安装场景的布局演示、低压配电产品的结构参考等用途。
