家用小型接地漏电断路器三维建模设计

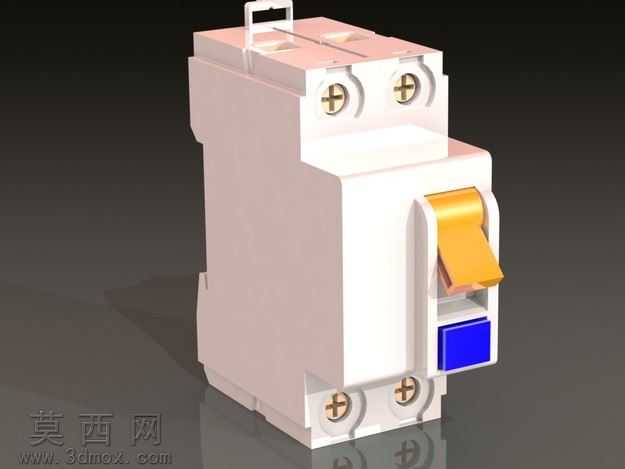

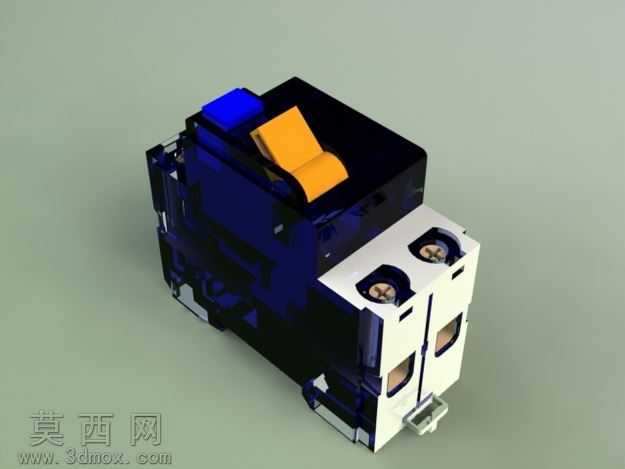

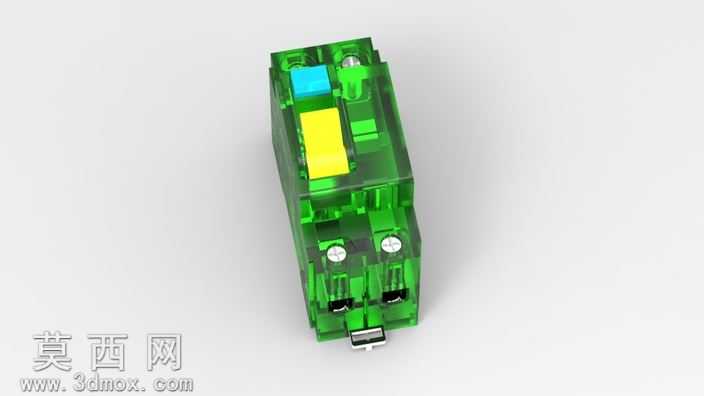

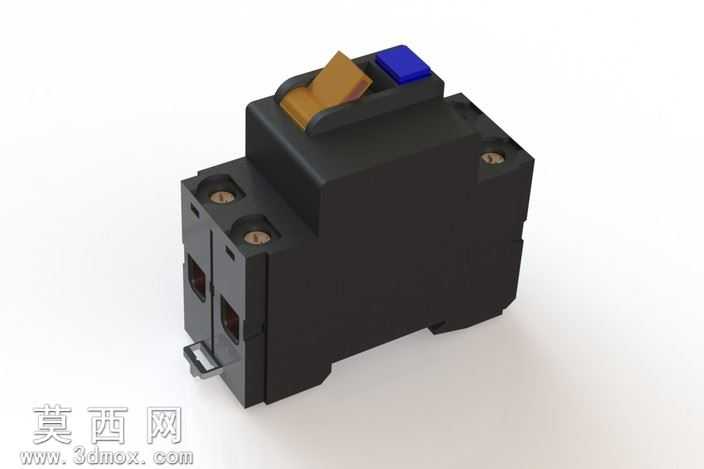

本模型为家用终端配电场景使用的接地漏电断路器三维建模作品，建模过程以真实民用漏电保护开关的实物结构为参照，采用SolidWorks完成全参数化建模，整体还原了双极进线端漏电保护空开的完整外观与装配结构。建模初期先对实物进行结构拆解，将断路器划分为绝缘外壳、操作手柄、接线端子、漏电测试按钮、内部脱扣机构安装位几个独立模块，先绘制外壳的主体轮廓草图，通过拉伸、拔模、圆角特征构建出符合工业注塑件特征的壳体，壳体表面的散热凹槽、安装卡扣、接线端子避让槽均通过切除特征精准还原，保证外壳壁厚均匀，符合实际塑料壳体的生产工艺特征。操作手柄部分采用单独零件建模，还原了手柄的弧形握持面、与内部机构连接的转轴结构，手柄与壳体的配合间隙按照实际装配公差设置，可模拟扳动的开合状态。上下两组接线端子分别绘制了十字螺丝、压线板、接线孔结构，螺丝的螺纹特征采用装饰螺纹线搭配简化牙型建模，既保证视觉还原度又控制模型整体面数，压线板的防滑齿、接线孔的倒角都做了细节处理，还原真实端子的压线结构。侧面的蓝色漏电测试按钮单独建模，还原了按钮的按压行程结构与蓝色塑料件的外观特征。材质渲染阶段，外壳采用哑光米白色阻燃塑料材质，调整材质的粗糙度与漫反射参数还原真实空开外壳的磨砂质感；操作手柄采用亮面橘黄色工程塑料材质，添加轻微的反射效果模拟手柄表面的光滑注塑质感；接线端子的螺丝采用黄铜金属材质，调整金属度与粗糙度参数还原铜件的金属光泽；测试按钮采用深蓝色半哑光塑料材质，与手柄材质形成视觉区分。渲染时采用三点布光，主光源从斜上方打亮模型主体，补光弱化暗部阴影，轮廓光勾勒壳体边缘，背景采用深灰色渐变突出模型主体，最终呈现的效果与实物外观高度一致。建模过程中严格遵循低压电器的实际尺寸比例，整体长宽高比例、各部件的相对位置都参照1P+N漏电断路器的实际规格设计，壳体上的安装导轨卡槽也做了还原，可直接用于配电场景的装配模拟、教学演示或者产品宣传效果图制作，模型结构拆分清晰，各零件可单独编辑修改，方便后续调整参数适配不同电流规格的漏电断路器建模需求。
