可3D打印四驱遥控旅行概念车结构设计

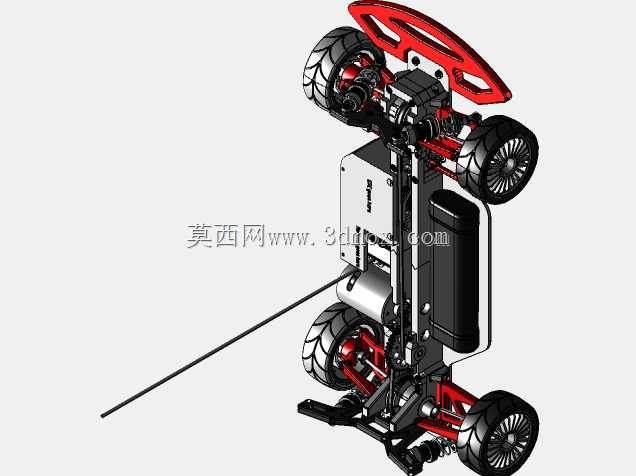

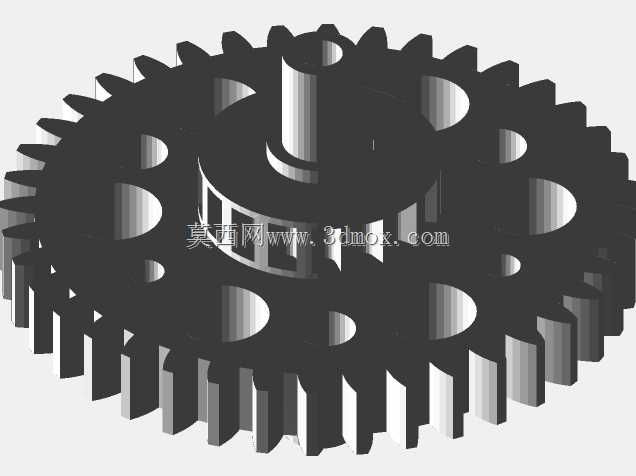

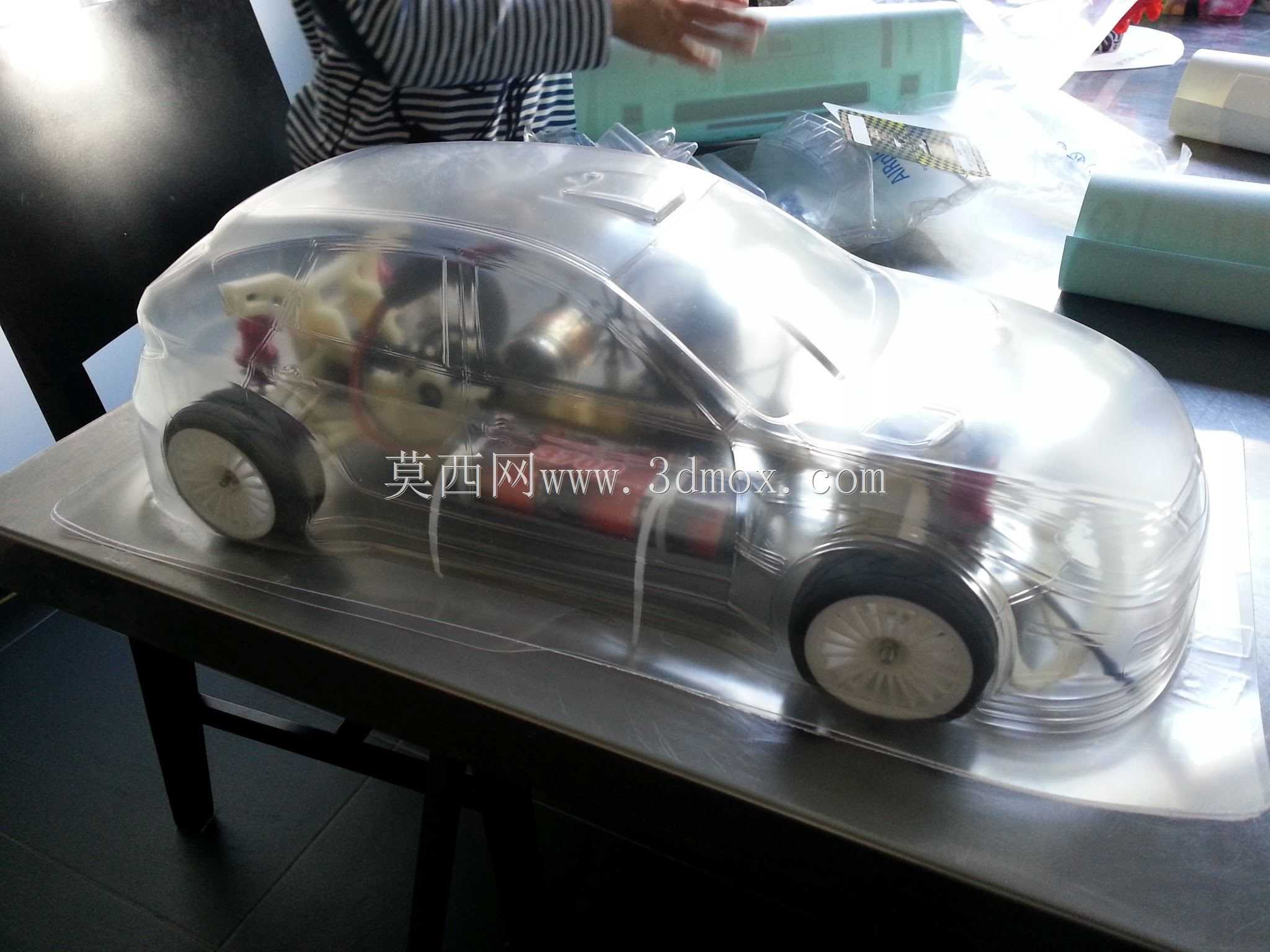

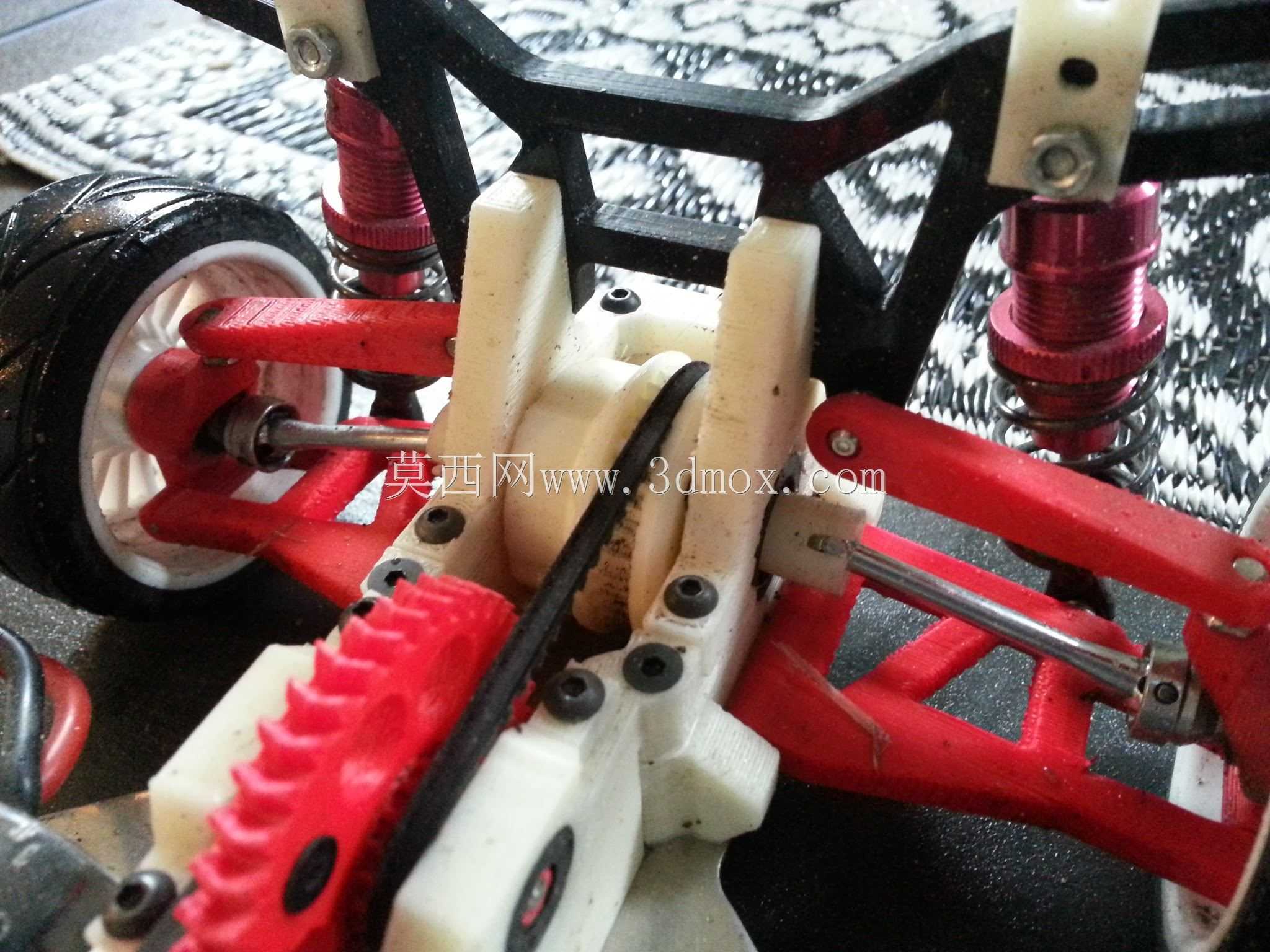

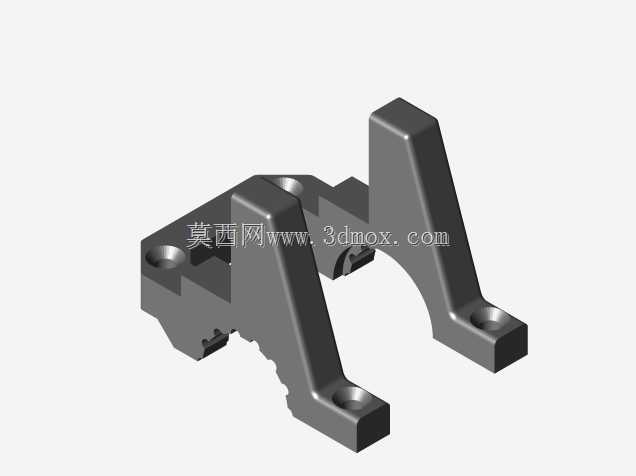

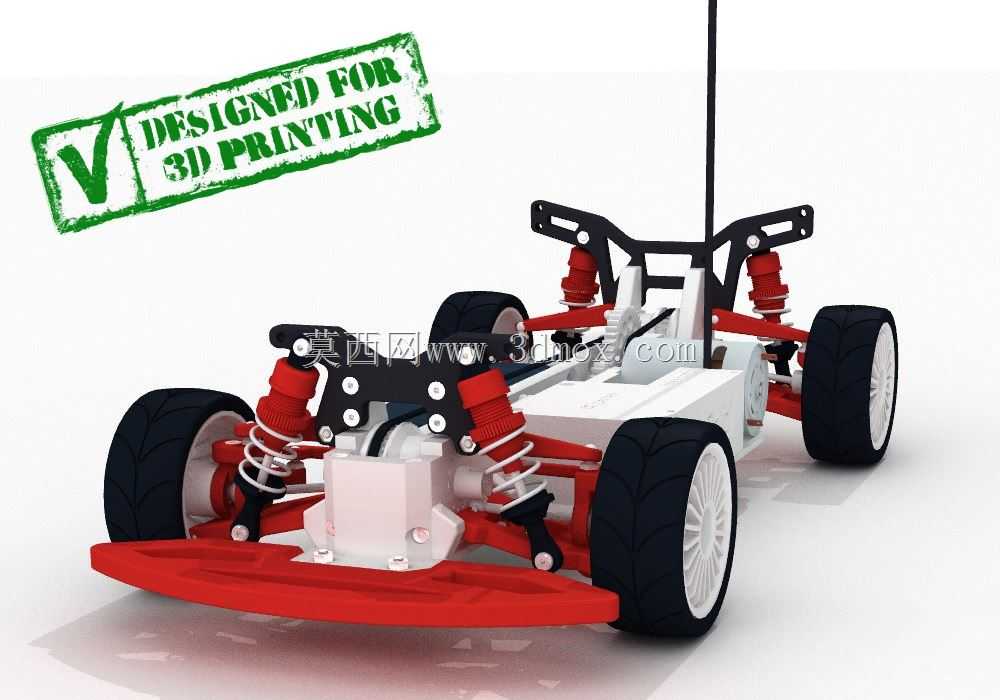

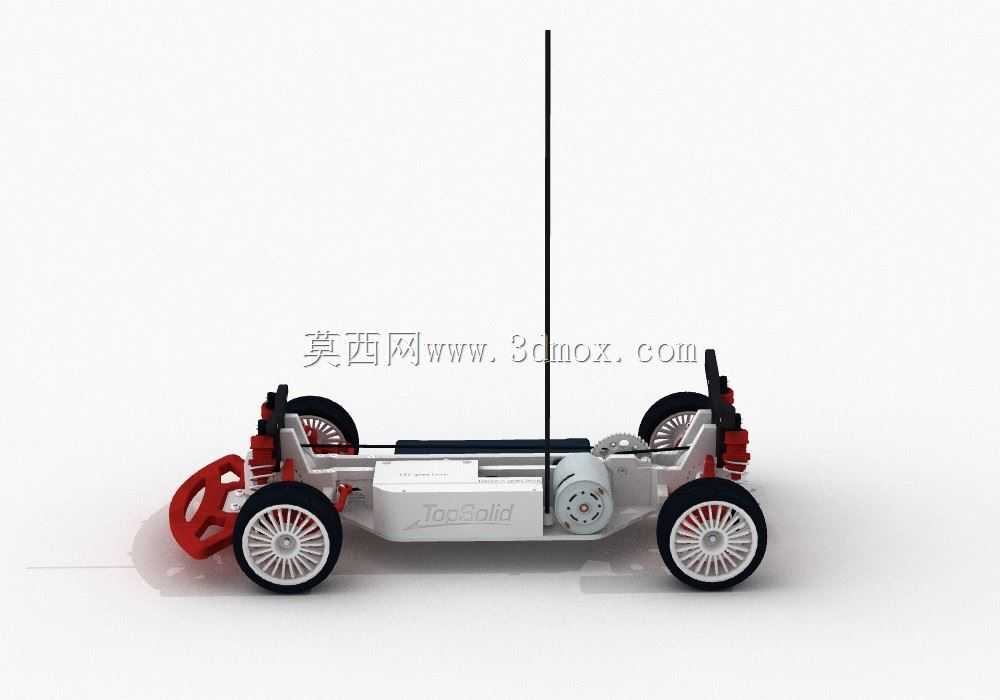

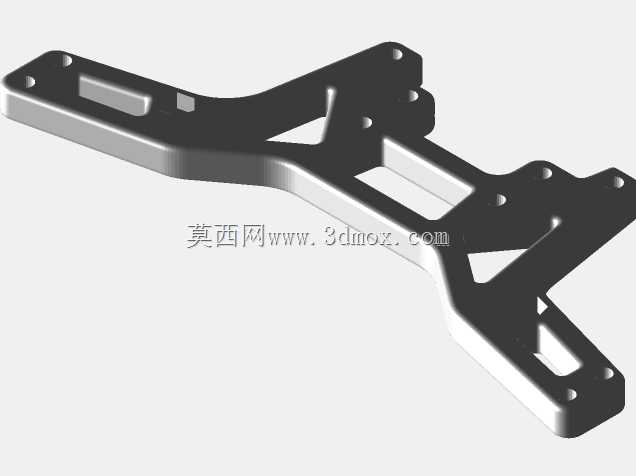

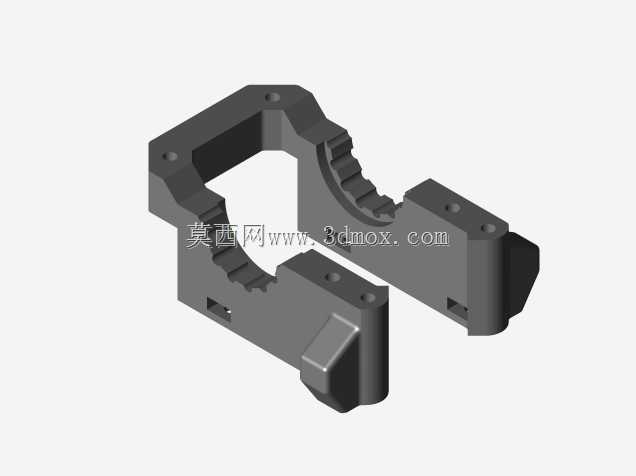

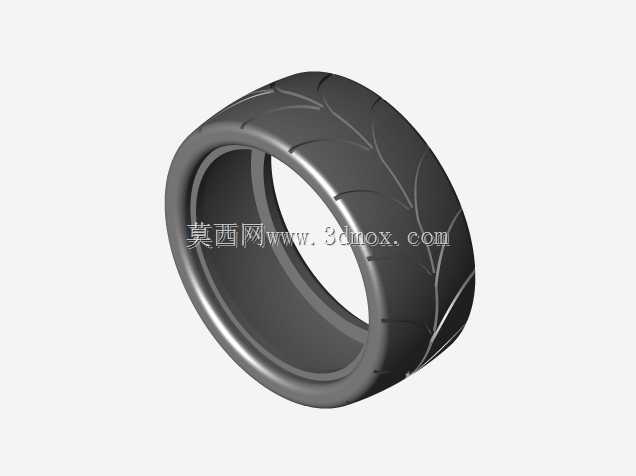

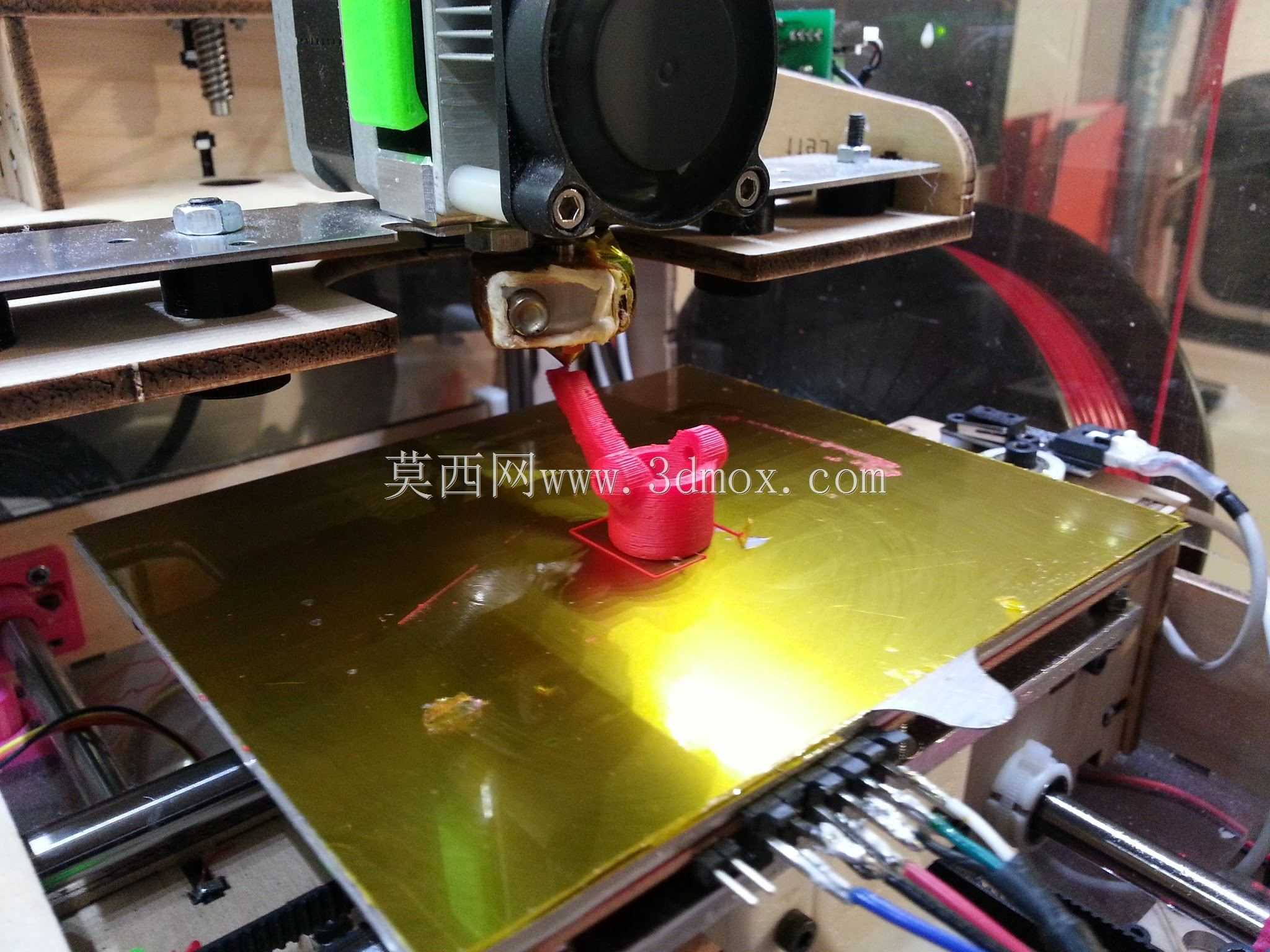

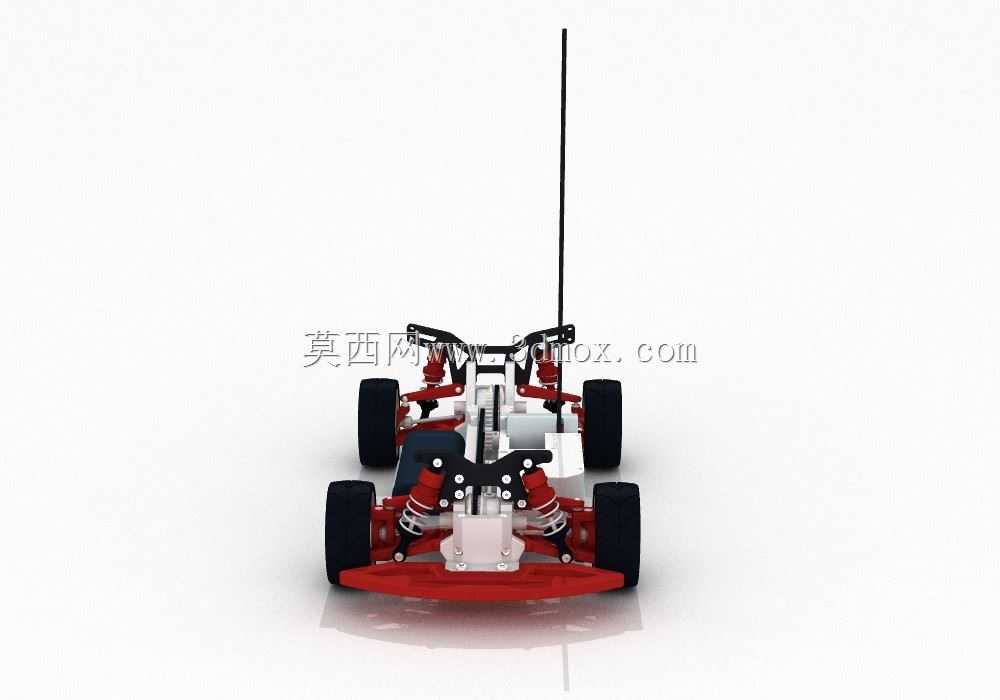

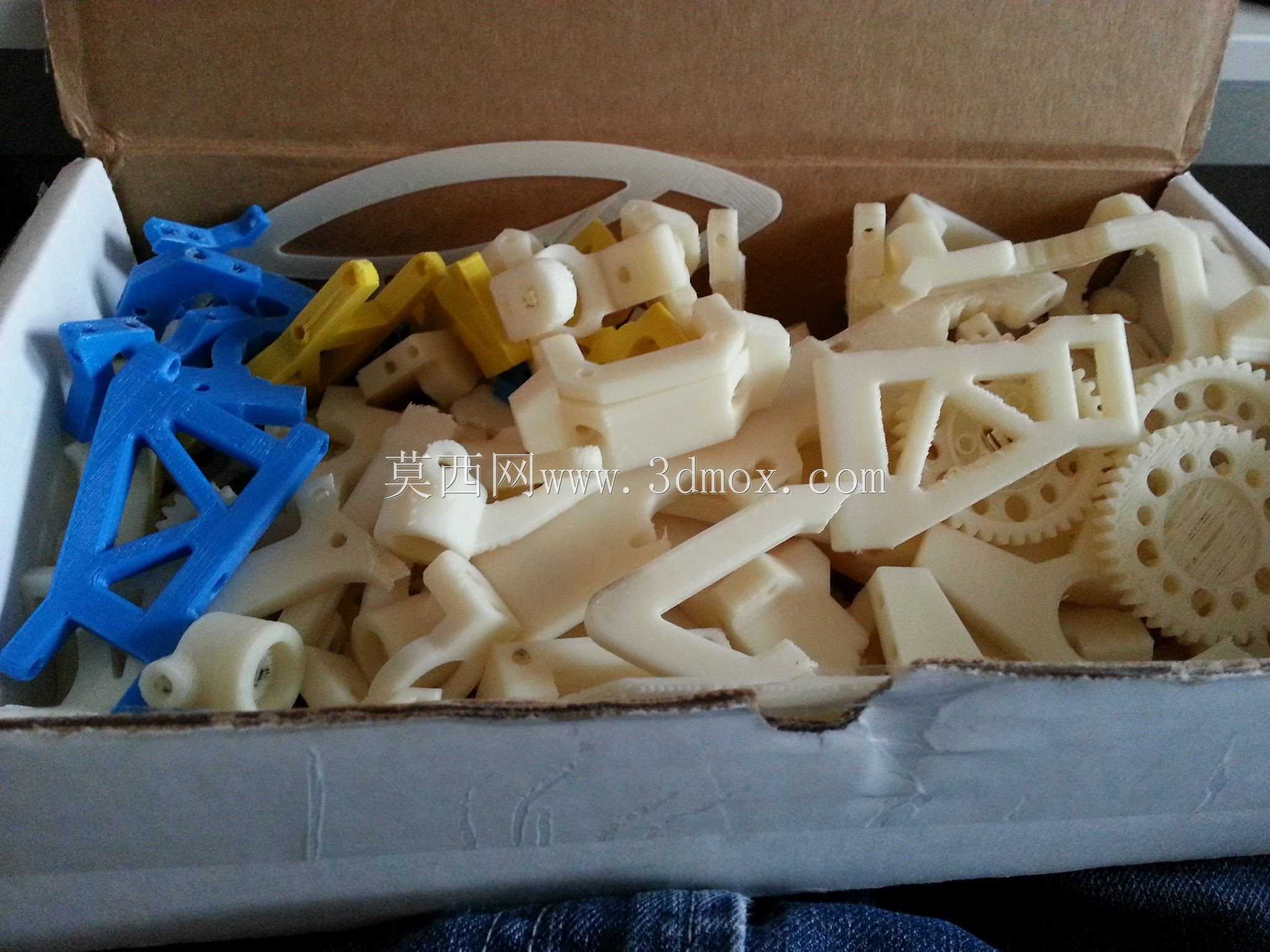

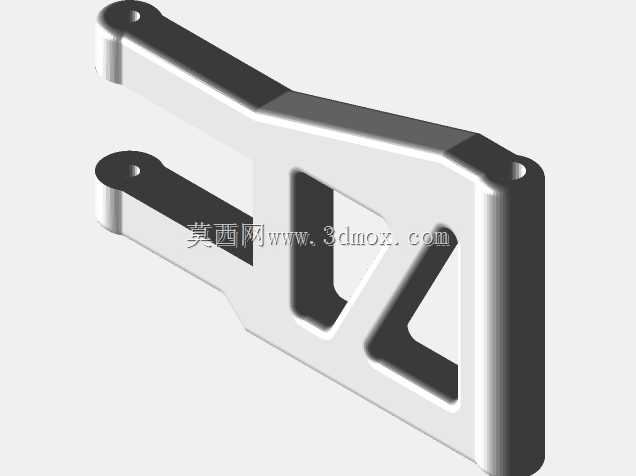

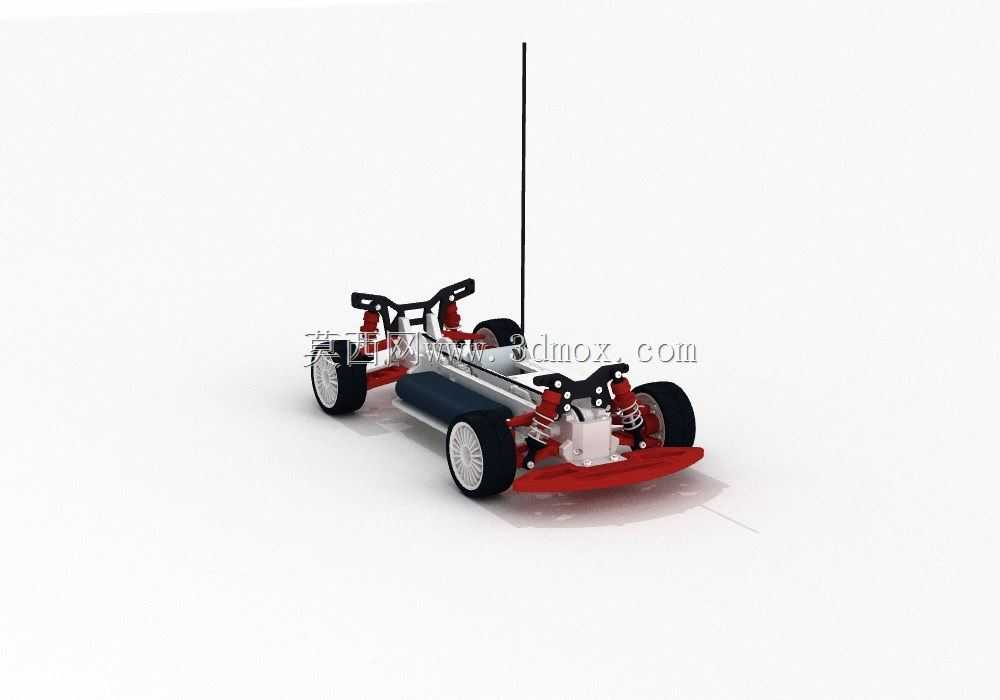

这款四驱遥控旅行概念车专为桌面级3D打印制作场景设计，面向个人创客、遥控模型爱好者以及中小学科创教育场景使用，可作为手工拼装的科教模型、桌面休闲娱乐的遥控玩具，也可作为小型智能车开发的机械承载底盘，适配各类开源控制板与传感模块拓展使用。整车采用模块化拆分设计思路，所有结构部件均做了3D打印工艺适配，无需额外金属加工工序，普通FDM打印机即可完成全部结构件制作，大幅降低个人制作遥控模型车的门槛。整车采用1:10的仿真比例设计，整体尺寸适配常规1:10遥控车的通用改装配件，轮距、轴距参数符合主流遥控车的安装边界，用户可根据自身需求更换不同规格的轮胎、避震器以及动力组件，无需额外修改底盘安装孔位。底盘部分采用分层布局设计，前舱预留了舵机安装位，可直接适配标准尺寸的转向舵机，中部预留了电池、电调与接收机的安装空间，后部预留了电机安装位，支持有刷与无刷电机的固定安装，走线槽位做了隐藏式设计，既保证外观整洁，也能避免行驶过程中线缆被车轮剐扯。悬挂系统采用独立双叉臂结构搭配螺旋弹簧避震，每个车轮都具备独立的避震行程，可有效吸收行驶过程中的路面颠簸，在非铺装的桌面、户外小路面行驶时都能保持车轮抓地力，转向结构采用拉杆联动设计，转向虚位控制在极小范围内，保证操控的精准度。传动系统采用四驱布局，前后桥均配备传动结构，动力可均匀分配到四个车轮，相比后驱车型具备更强的抓地力与爬坡能力，即使在小幅坡度的路面也能稳定行驶。车身外观采用简约的旅行车造型设计，前唇、侧裙与后部防滚架都做了结构加强，既还原了实车的视觉效果，也能在碰撞时吸收冲击力，保护内部核心部件。所有部件的连接孔位都做了公差适配，针对3D打印的收缩率做了尺寸补偿，打印完成后仅需简单打磨即可完成拼装，无需额外的胶水粘接，大部分连接位置采用螺丝固定，方便后期拆解维护与部件更换。
