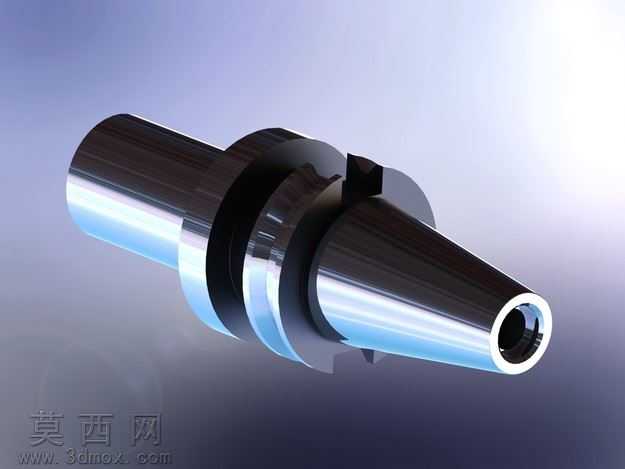

BT40锥度机床刀柄高精度三维建模作品

本模型为BT40锥度机床刀柄的高精度三维建模成果，建模过程严格遵循BT系列刀柄的通用工业标准尺寸规范，首先通过草图绘制确定锥面的7:24标准锥度参数，保证锥段与机床主轴锥孔的配合精度符合行业通用公差要求。建模阶段采用旋转凸台特征生成主体锥轴结构，针对刀柄上的V型定位槽、法兰盘定位台阶、拉钉安装内孔、刀具装夹端内孔等关键结构，分别采用拉伸切除、旋转切除、倒角、圆角等特征完成细节构建，所有过渡圆角、退刀槽的尺寸均参考实际量产刀柄的加工工艺要求设置，避免出现建模结构与实际加工逻辑冲突的问题。材质渲染阶段，主体部分采用抛光高速钢材质，调整金属材质的反射率、粗糙度参数，还原金属刀柄表面经精磨处理后的高亮金属光泽，针对刀柄表面的氧化处理区域、定位槽的哑光加工面分别赋予差异化的材质参数，区分不同加工面的质感差异，让渲染效果更贴近真实工业产品的视觉表现。结构设计上完整还原了BT40刀柄的核心功能结构：锥面部分用于和机床主轴实现锥面定位配合，法兰端的驱动键槽用于传递主轴扭矩，尾部内孔用于安装拉丁实现主轴拉紧，前端内孔用于装夹配套刀具，各部分的同轴度、配合尺寸在建模时通过基准轴约束保证位置精度，确保模型可用于后续的装配干涉检查、加工工艺模拟等场景。建模过程中对刀柄的每一处结构都做了工艺合理性校验，比如法兰盘与锥段的过渡圆角设置避免应力集中，装夹端的锁紧螺纹孔位置符合标准ER夹头的安装尺寸，整个模型无破面、无重叠特征、无多余几何元素，结构完整逻辑清晰，既可以作为机床附件装配场景的配套模型使用，也可以作为数控加工教学、刀柄结构认知的演示模型，能够直观展现BT40锥度刀柄的完整结构与各部分的功能作用，帮助使用者快速理解这类通用机床装夹部件的设计逻辑与配合原理。
