船用伸缩式液压起重吊机结构设计

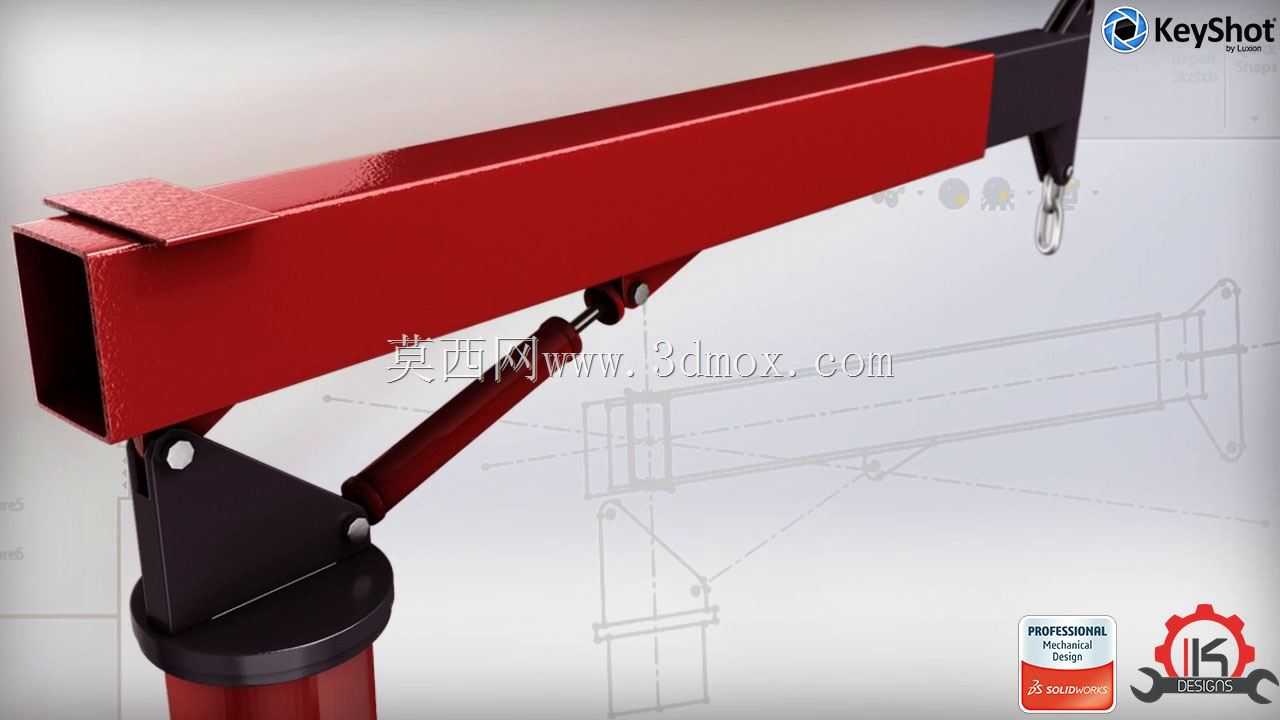

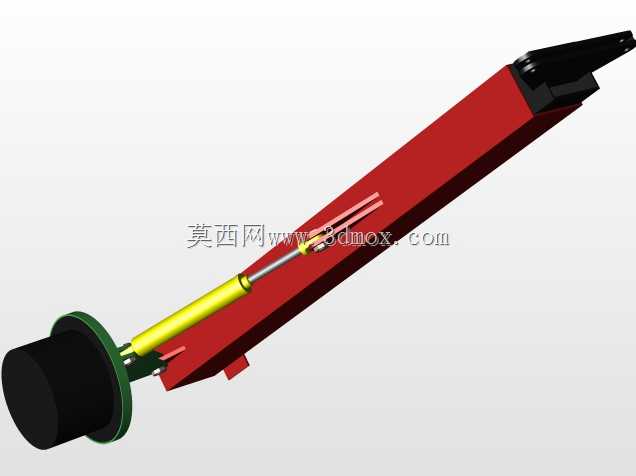

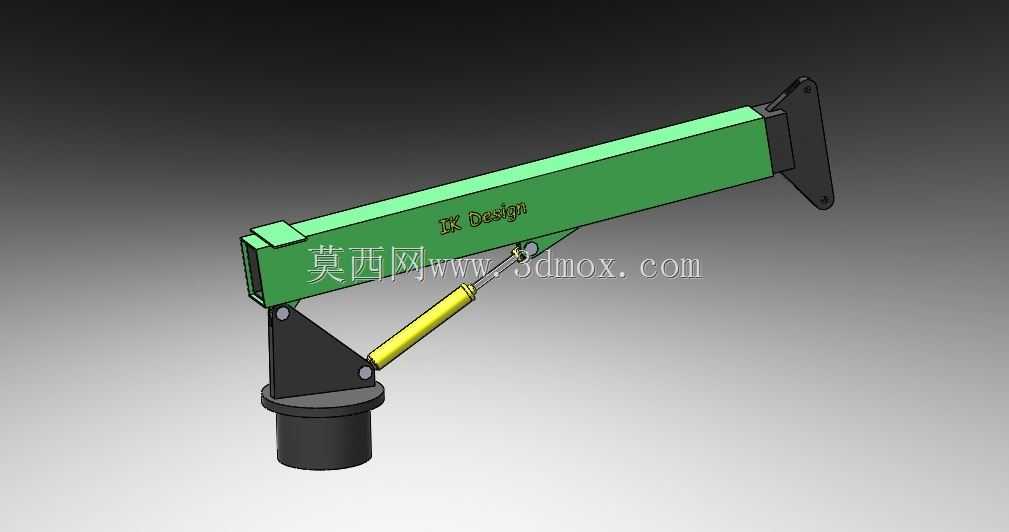

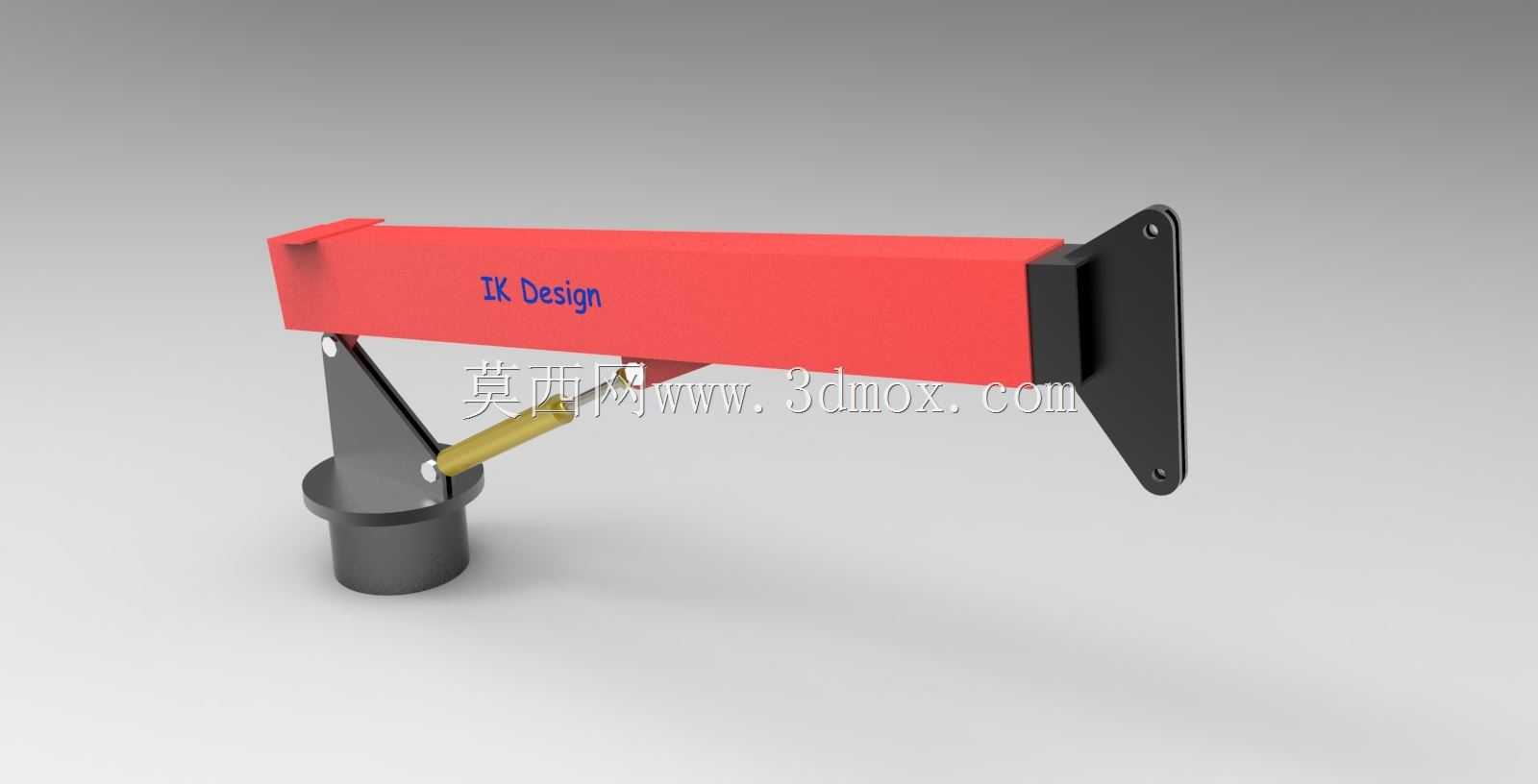

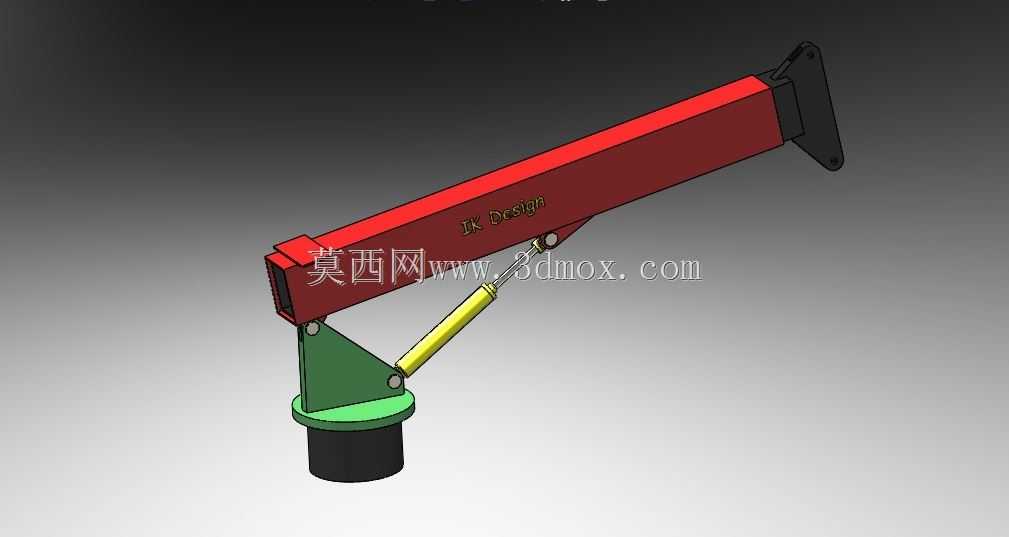

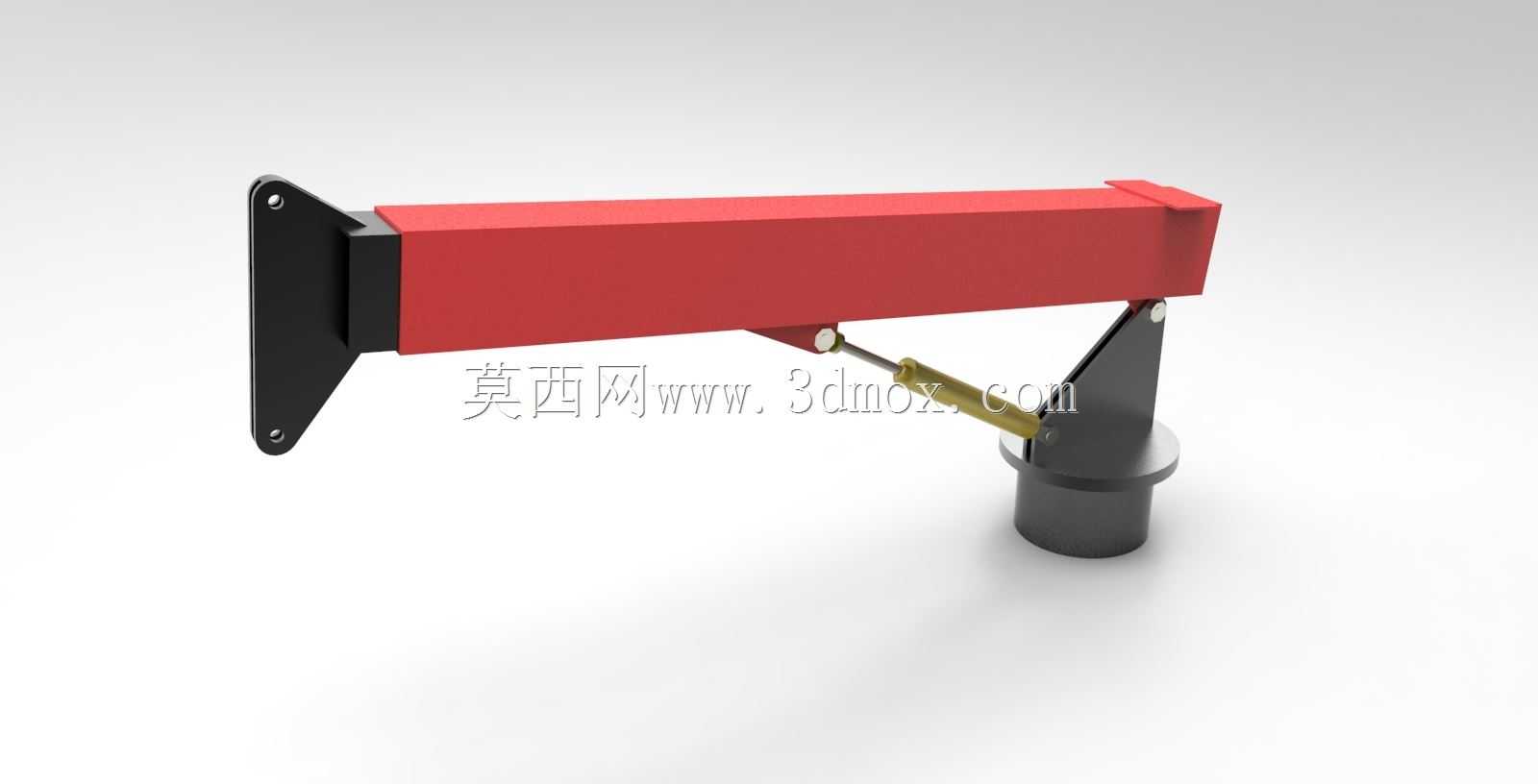

该款船用起重设备主要适配内河及近海作业船舶的甲板安装场景，可覆盖船舶靠泊时的物资补给、甲板货物周转、水上作业机具吊装、小型船用设备检修更换等核心作业需求，能够在船舶有限的甲板空间内完成小吨位重物的垂直起升与一定幅度范围内的水平变幅作业，适配渔业捕捞船、工程作业船、小型运输船、港作交通船等多种船型的日常起重需求。设备整体采用立柱回转加伸缩臂的经典结构布局，底部为圆柱形安装基座，可通过法兰螺栓直接固定在船舶甲板的预设加强结构上，基座内置回转支承结构，可实现上部臂架总成360度全范围回转，满足不同方位的作业覆盖需求，无需额外移动设备位置即可完成周边区域的吊装作业。臂架主体采用箱型截面伸缩结构，内置伸缩驱动组件可根据作业距离调整臂架伸出长度，配合臂架与立柱之间的液压油缸驱动实现变幅动作，可灵活调整作业半径与起升高度，臂架末端配置标准吊钩组件与起升钢丝绳导向结构，可适配不同规格的吊具连接需求，满足不同类型重物的吊装要求。设计过程中充分考虑船舶作业的特殊工况，整体结构采用高强度钢材焊接成型，箱型臂架截面具备优异的抗扭与抗弯性能，可抵御船舶航行与作业过程中的颠簸、侧倾带来的附加载荷，液压驱动系统布局紧凑，所有管路与驱动部件均做了防盐雾、防腐蚀处理，适配水上高湿高盐的作业环境。安装边界方面，设备基座占地面积小，立柱高度与臂架收缩后的整体尺寸经过优化，在非作业状态下臂架可收至最低位置，不会遮挡船舶驾驶视线，也不会占用过多甲板通行空间，臂架最大伸出长度与最大变幅角度经过匹配计算，在额定起重量范围内可覆盖船舶舷侧外一定距离的水面作业范围，也可完成甲板上层建筑区域的设备吊装作业，整体结构重心偏低，回转作业时稳定性优异，可在船舶允许的倾斜角度范围内正常完成起重作业，不会出现侧翻风险。结构设计上充分考虑了船用场景的维护便利性，所有铰接点均配置密封式润滑轴承，液压油缸与伸缩组件的检修位置预留充足操作空间，日常维护无需拆解主体结构即可完成润滑、密封件更换等常规保养作业，整体结构无复杂异形构件，加工制造难度低，普通机械加工车间即可完成生产制造，适配船用设备的低成本运维需求。
