轻量化航空轴承支撑支架结构设计

该支架作为航空传动系统的核心承载构件，主要应用于固定翼飞机的操纵面传动链路、小型通航飞机的附件传动单元以及无人机舵机驱动系统中，核心作用是为旋转轴承提供稳定的安装基准，同时传递轴承工作过程中产生的径向载荷与交变轴向载荷，隔绝机身振动对轴承运转精度的干扰，保障传动部件在飞行工况下的同轴度与运转稳定性。

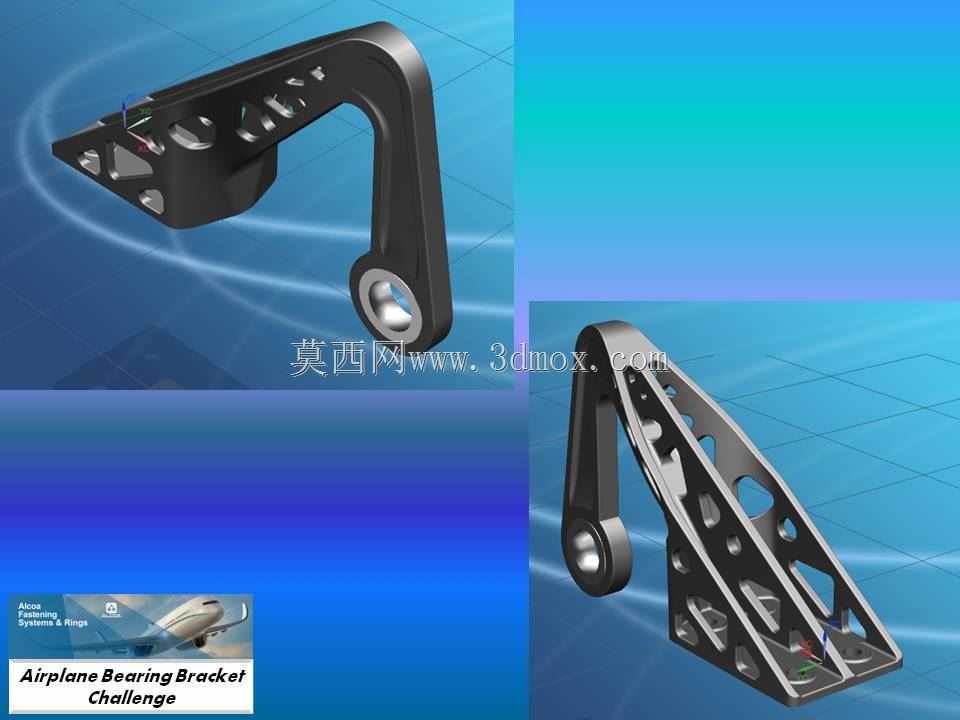

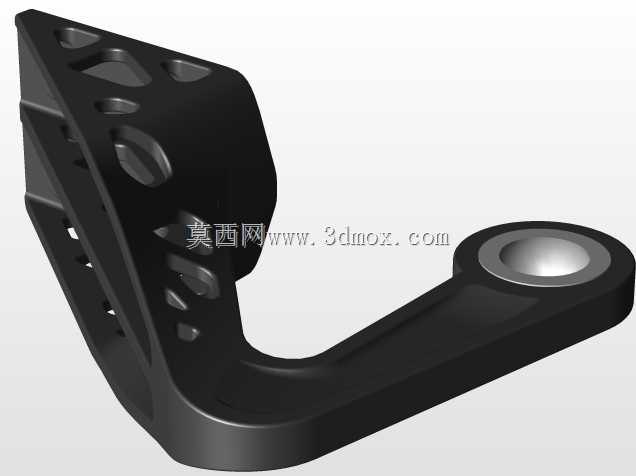

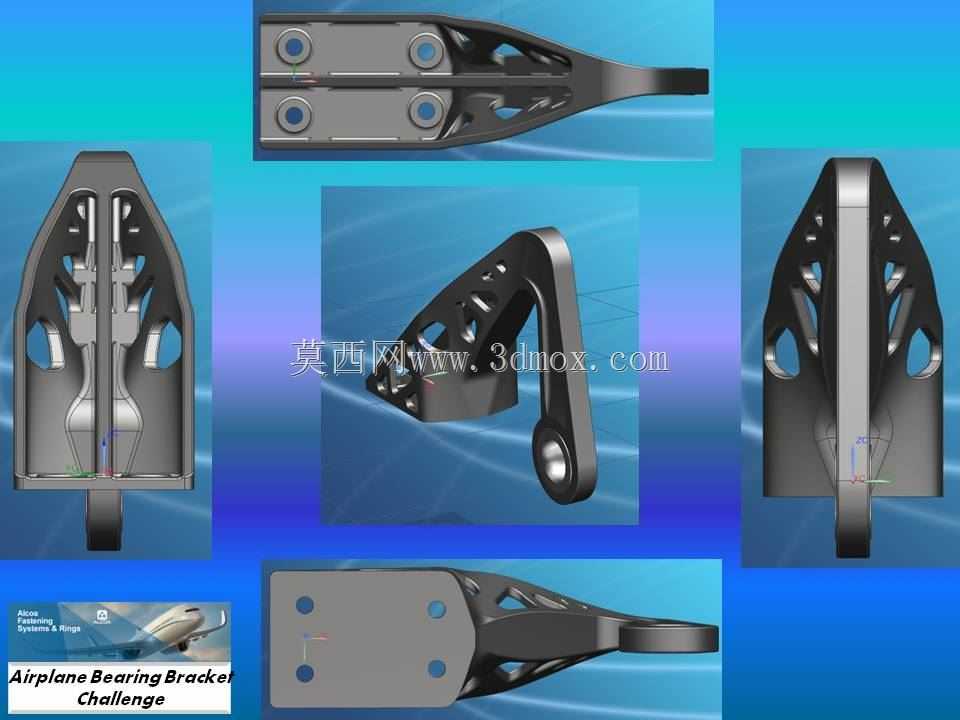

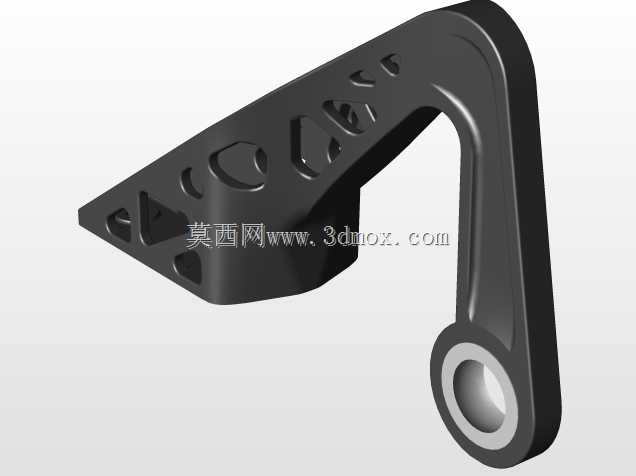

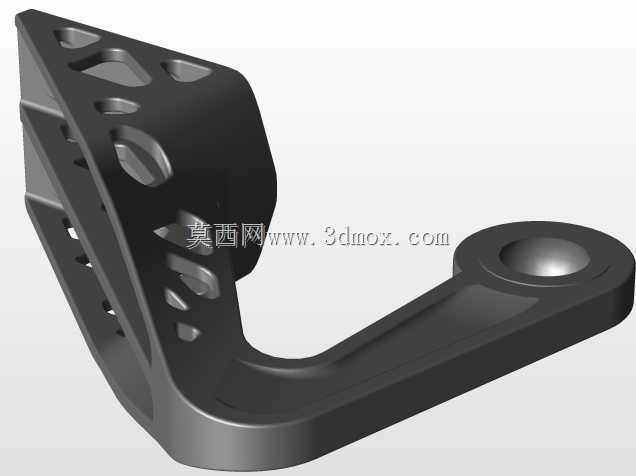

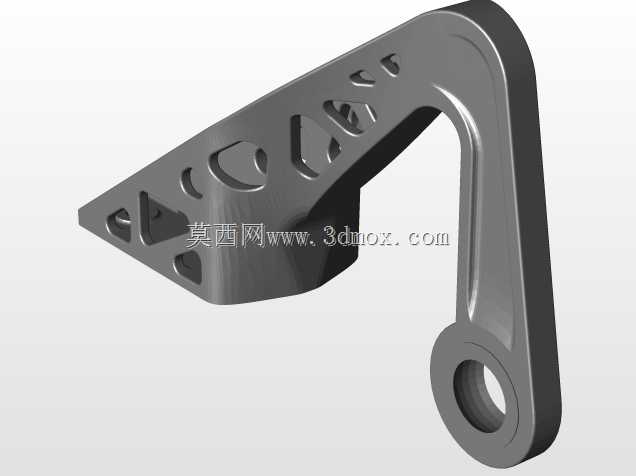

在实际装机场景中，这类支架需要适配机身内部狭窄的安装空间，既要满足与机身纵梁、传动转轴的装配位置公差要求，还要承受飞行过程中产生的过载冲击、气流扰动带来的交变载荷，以及高低温交变环境下的结构形变考验。该支架采用一体化弯折的承载构型，一端设置多螺栓孔的平面安装法兰，可通过紧固件与机身承力结构牢固连接，安装面的平面度公差严格控制在微米级，避免装配后产生附加安装应力；另一端集成轴承安装座，轴承座的内孔精度可满足标准滚动轴承的压装要求，孔位与安装法兰的位置度经过精准校核，能保证装配后转轴的同轴度符合航空传动的设计标准。

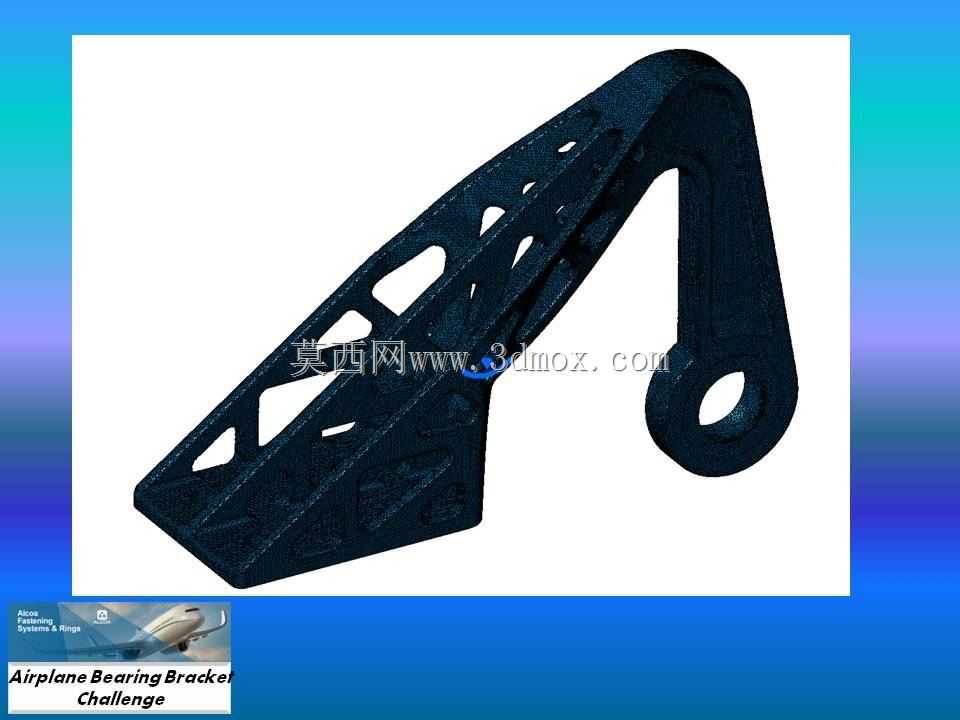

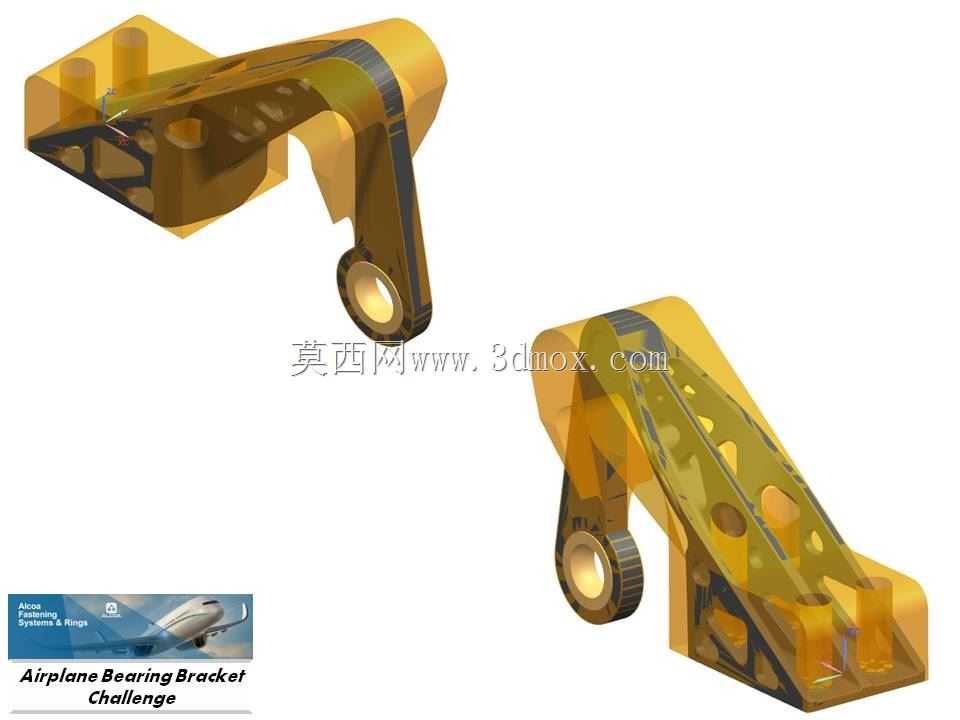

设计过程中围绕航空构件轻量化与高可靠性的核心需求，对支架的非承载区域进行了充分的材料去除，通过拓扑优化在支架的腹板区域设计了连续的镂空减重结构，在保证整体结构刚度、强度满足载荷要求的前提下，最大程度降低构件自重，减少飞机的无效载荷占比，提升飞行燃油经济性。支架的弯折过渡区域采用大圆角平滑过渡设计，有效避免应力集中问题，提升构件的抗疲劳寿命，可承受长期交变载荷下的结构损耗。

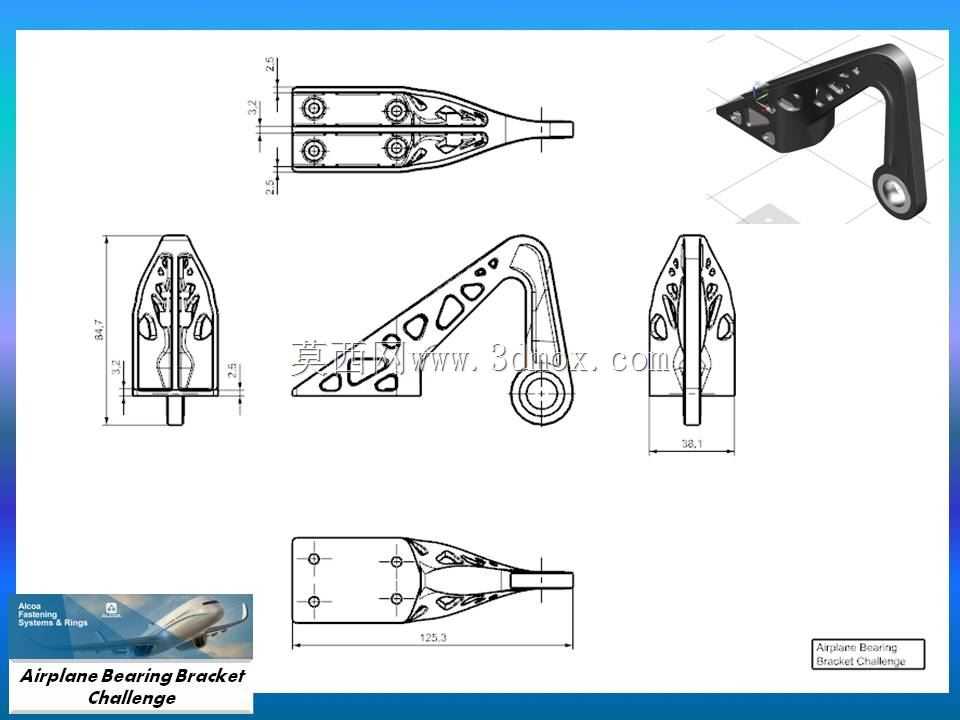

从安装边界来看，该支架的整体外轮廓适配航空构件紧凑的布局要求，安装法兰的螺栓孔间距、轴承座的中心高都符合通用航空传动部件的安装尺寸规范，可直接替换同规格的传统铸造支架，无需对周边安装结构进行额外改造。支架的整体结构采用等强度设计理念，不同区域的壁厚根据载荷分布情况进行差异化设置，承载路径上的关键受力部位保留足够的材料厚度，非受力区域则尽可能缩减材料用量，实现了结构性能与自重的最优平衡，同时一体化的构型也减少了装配环节的零件数量，降低了装配复杂度与后期维护成本，能够在复杂的飞行工况下长期保持稳定的支撑性能。
