公寓住宅供热系统管路布局三维设计

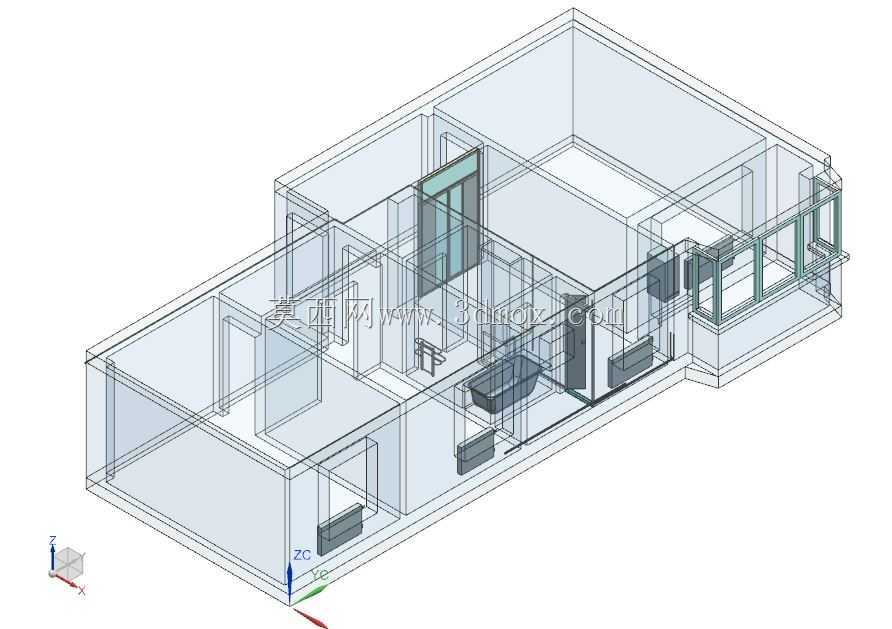

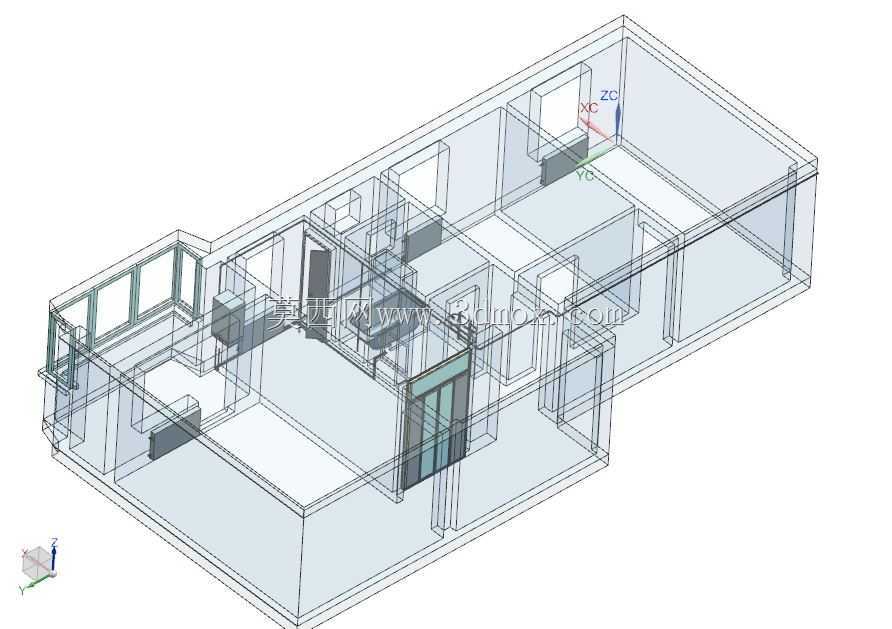

　　在民用住宅暖通工程的落地实施中，供热系统的管路排布与安装定位直接决定后期供暖效率、检修便利性与室内空间利用率，这套三维设计成果完整还原了公寓套内供热系统的全路径布局，覆盖从入户热源接口到各功能区散热终端的全部管线走向、安装节点与空间避让关系。从实际工程应用场景来看，这类套内供热布局设计主要服务于住宅装修前期的管线综合排布，避免施工阶段出现管路与建筑结构、其他机电管线的碰撞问题，同时为供热设备的选型定位、管路支吊架的安装点位提供精准的三维参照，减少现场施工的反复拆改。整套设计以公寓现有建筑结构为基底，完全贴合套内墙体、门窗、预留洞口的实际边界，所有供热管路的走向均沿着建筑结构的阴角、非主要活动区域的顶面与墙面排布，

　　尽可能压缩管路占用的室内净空间，避免对后期家具摆放、室内装修造型造成干扰。在功能特性层面，设计充分考虑了供热系统的水力平衡要求，不同功能区的管路管径根据对应区域的热负荷计算结果匹配，从入户主立管到各支路支管的变径位置、分支节点都做了明确的定位，保证各个散热终端的水流量分配均匀，避免出现局部区域过热或供暖不足的问题。管路的转弯位置全部采用顺滑的圆弧过渡，减少管路内部的水流阻力，降低供热循环的能耗损失，同时在管路的最低点位预留了泄水接口、最高点位预留了排气接口，满足后期系统调试、检修维护的操作需求。设计过程中优先梳理了建筑结构的所有硬性边界，包括墙体的厚度、门窗的安装高度、梁底的净空高度、地面垫层的可铺设厚度，

　　将所有供热管路的安装位置控制在可施工的空间范围内，比如地面敷设的管路全部位于地面垫层的厚度区间内，不会造成地面抬升影响室内净高；墙面走管的位置避开了后期开关插座、卫浴挂件的安装点位，顶面走管的位置与吊顶完成面的标高做了匹配，保证管路可以完全隐藏在吊顶内部。针对供热设备的安装定位，设计中预留了足够的操作与检修空间，热源接入位置的周边预留了阀门操作、过滤器清理的作业空间，各个散热终端的安装位置与周边墙体、家具的距离满足散热气流的流通要求，避免因为遮挡影响散热效果。所有管路的固定支吊架点位也在模型中做了同步排布，支吊架的间距符合管路承重的相关规范要求，避开了管路的接头、阀门位置，保证长期运行过程中管路不会因为自重、热胀冷缩出现变形、

　　渗漏问题。从安装边界的控制来看，整套设计对所有管路与建筑结构、其他机电管线的净距做了校验，比如管路与电气管线的平行、交叉净距满足安全规范要求，与给排水管线的位置关系避免了漏水浸泡供热管路的风险，所有交叉位置的管线排布遵循小管让大管、有压管让无压管的原则，保证各系统的安装与后期维护互不干扰。这套三维设计成果可以直接用于施工前的技术交底，让施工人员直观理解整套供热系统的布局逻辑与安装要求，也可以作为后期业主检修、管路改造的精准参照，避免装修过程中误打误钻破坏供热管路。
