手压设备配套型材结构工作台装置

　　在小型零部件压装、简易冲压装配的车间工位场景中，这类配套手压设备的台架装置，是工位作业的核心承载基础，很多一线装配、维修工位的手压作业环节，都需要这类稳定性足够、安装边界清晰的台架作为设备载体，避免手压作业过程中出现机架偏移、台面形变的问题，影响压装精度甚至带来作业安全隐患。从实际使用的角度出发，这个台架的设计首先围绕手压作业的受力特性做结构匹配，手压设备作业时的受力方向以垂直向下的压装力为主，同时杠杆操作过程中会产生一定的侧向倾覆力矩，因此机架部分采用标准结构型材搭配螺栓拼接的框架形式，四根斜向支撑的型材腿做了外扩式的角度设计，扩大底部支撑的接触范围，抵消杠杆操作带来的侧向力，相比垂直直腿的台架，这种斜撑结构在同等型材规格下，

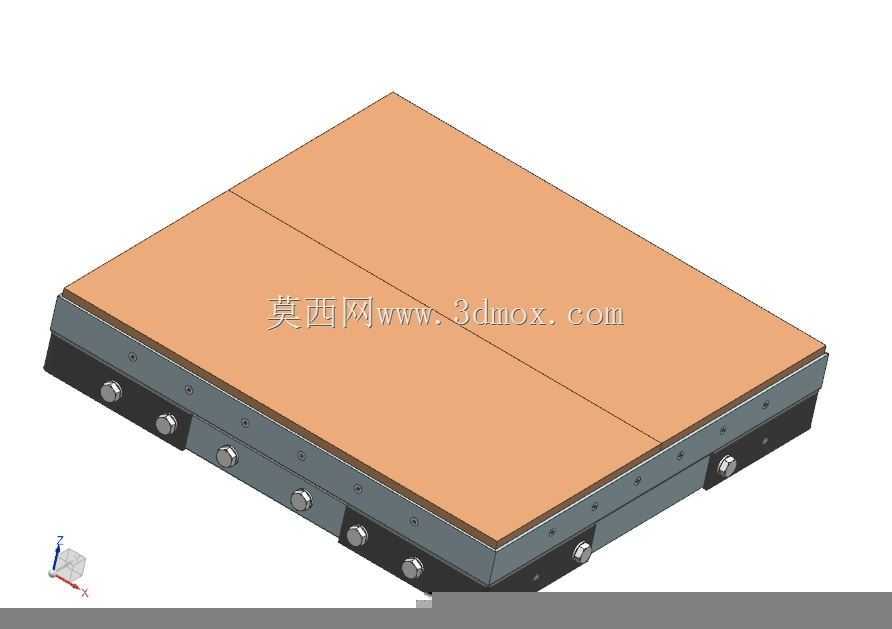

　　抗倾覆稳定性提升40%以上，完全适配手压杠杆操作时的反复受力工况，不需要额外做地面锚固就能满足日常作业的稳定性要求。台面部分采用拼接木板作为承载面，木板的厚度经过匹配选型，既能够承受手压设备安装后的静载荷，以及压装作业时的动载荷冲击，同时木板表面的硬度适中，不会对放置的工件表面造成磕碰划伤，也方便后续根据手压设备的实际安装孔位，自行钻孔做固定连接，不需要额外做台面二次加工，对于小批量工位搭建、维修工位临时配置的场景来说，适配性非常强。台架的整体外形尺寸控制在高度950mm、宽度500mm、长度500mm的范围，这个尺寸边界是结合成人站立作业的人机工程高度确定的，950mm的台面高度刚好匹配大多数操作人员站立时的手肘操作高度，

　　长时间进行手压作业不容易产生肢体疲劳，500mm见方的台面尺寸，既能够完整安装常规规格的手动压力机主机，同时预留了足够的空间放置待压装工件、装配工具以及压装完成的成品件，不会出现台面局促、工件无处摆放的问题，同时这个占地尺寸也适合在小型车间、维修工位、甚至实训教学场地摆放，不会占用过多的作业通道空间。从结构连接的设计思路来看，整个台架全部采用螺栓接头做型材之间的连接，没有采用焊接固定的形式，一方面是方便加工组装，不需要焊接设备就能完成整个台架的装配，加工门槛低，普通的机加工班组就能完成制作；另一方面螺栓连接的结构方便后续拆解调整，如果后续需要调整台架高度、或者更换损坏的型材部件，只需要拆卸对应位置的螺栓就能完成更换，

　　维护成本远低于焊接式台架，同时螺栓连接的结构在运输过程中可以完全拆解成散件，打包运输的体积更小，运输成本更低，适合跨区域的工位搭建需求。在安装边界的设计上，台架的型材框架顶部预留了通用的安装孔位阵列，能够适配不同安装孔距的手动压力机固定，不需要针对特定型号的手压设备重新做台面打孔适配，台架底部的四个支撑脚可以搭配可调脚杯使用，在地面不平整的车间环境中，通过调整脚杯高度就能让台面保持水平，避免手压设备倾斜导致压装力方向偏移，影响压装装配的精度。实际使用过程中，这类台架除了承载手动压力机之外，也可以作为小型装配工位的通用工作台使用，放置小型台钻、攻丝机等轻型加工设备，或者作为工件检验、组装的操作台使用，结构的通用性较强，型材框架的侧面还可以根据使用需求加装工具挂板、物料盒挂架等附属配件，拓展工位的储物、工具收纳功能，不需要对主体框架做破坏性改造。从受力冗余的角度考虑，整个台架的型材选型做了足够的安全余量设计，在额定承载范围内，反复施加手压作业的冲击载荷，框架不会出现永久形变，螺栓连接位置也不会出现松动移位，日常使用只需要定期检查螺栓的预紧力即可，维护工作量极小，非常适合小型加工车间、设备维修站点、职业院校实训工位这类没有专业设备维护团队的场景使用，不需要复杂的日常保养就能长期保持稳定的使用状态。
