夏比摆锤冲击试验设备结构设计

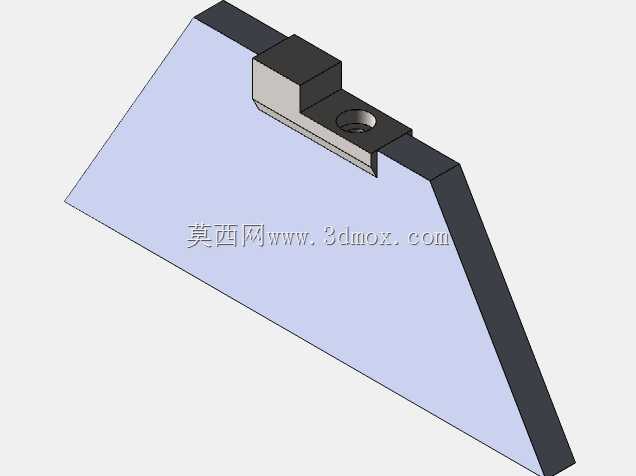

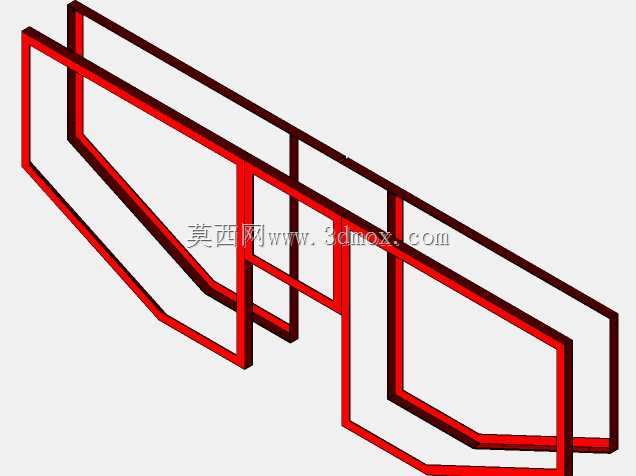

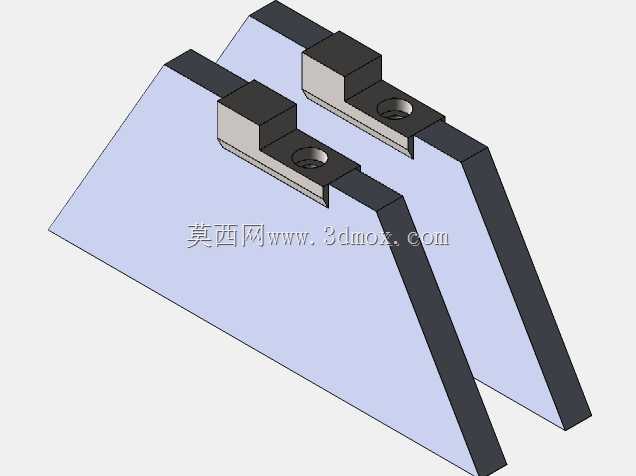

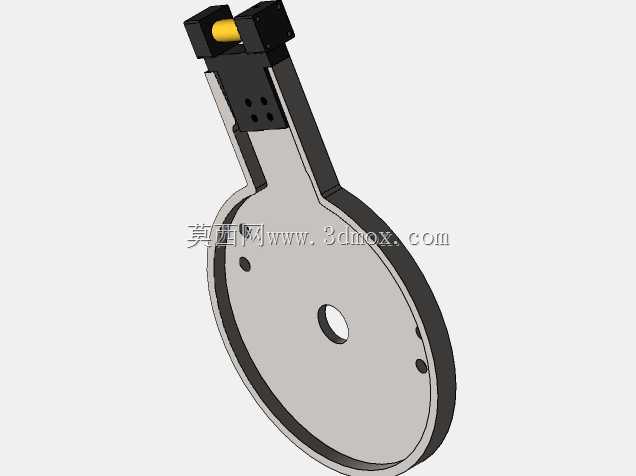

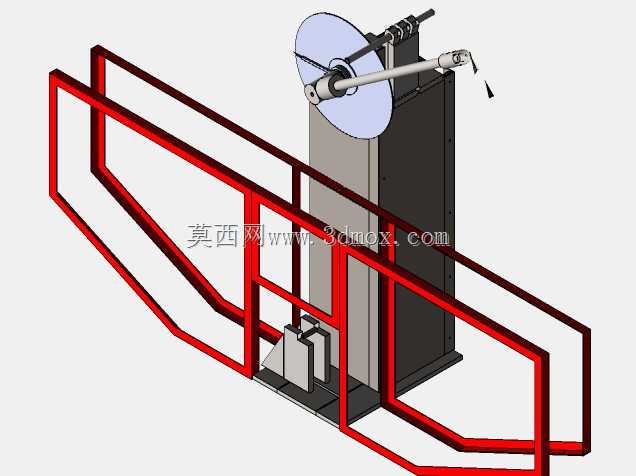

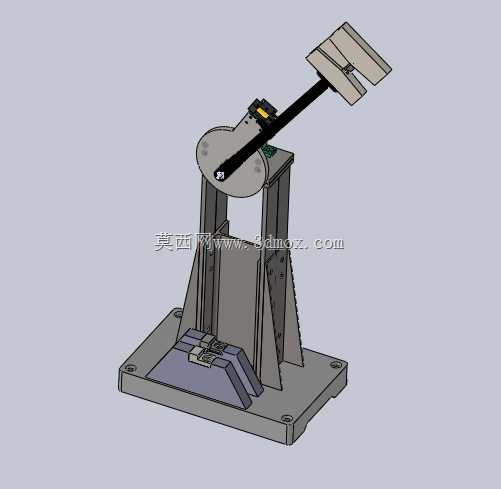

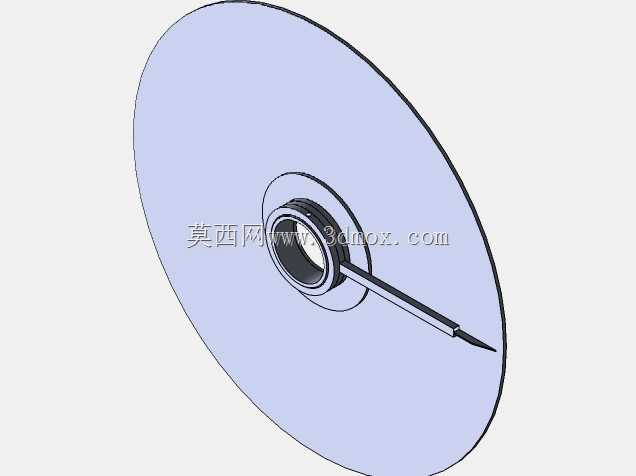

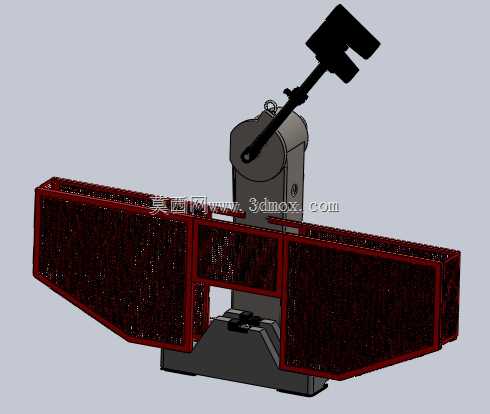

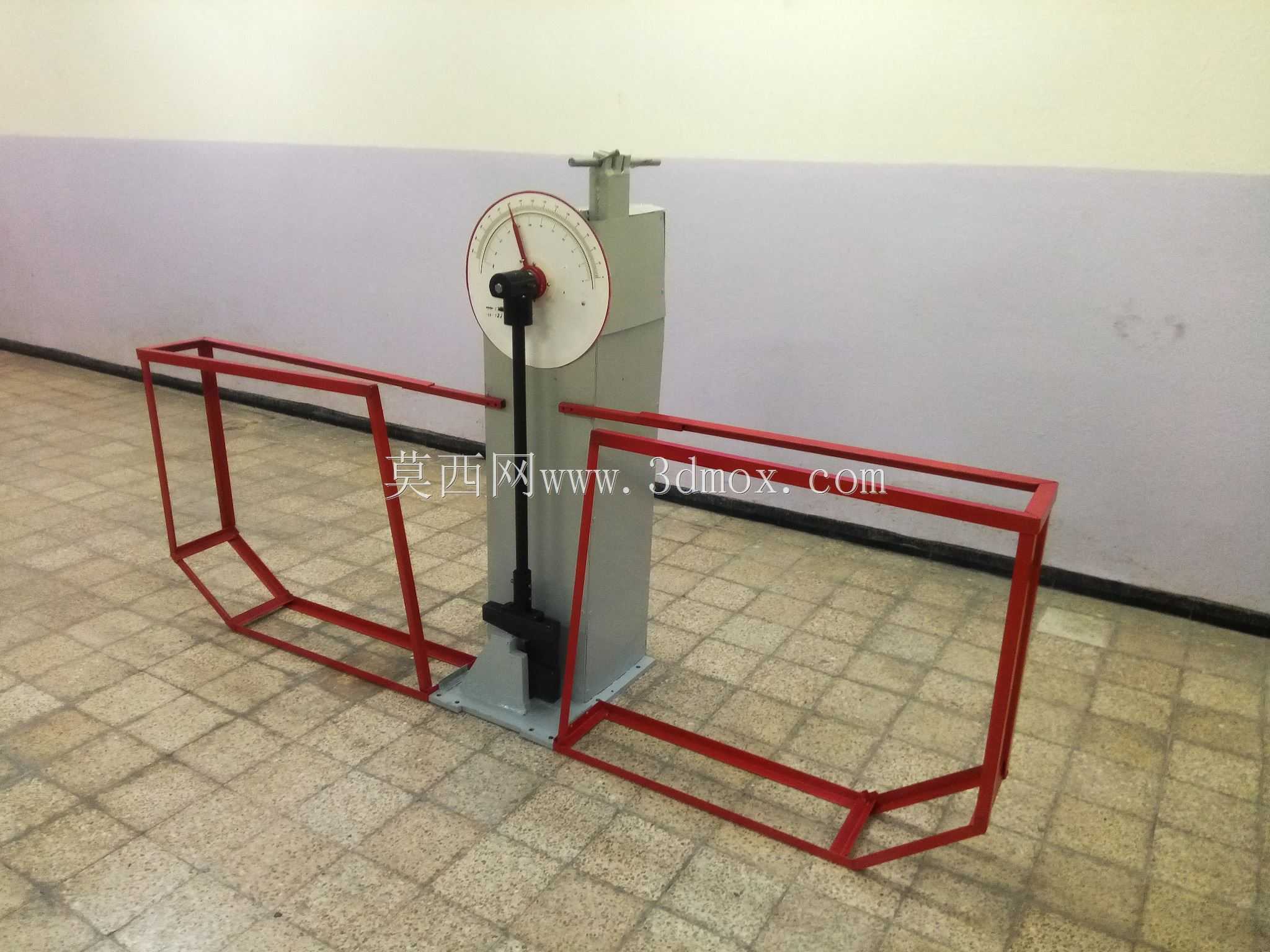

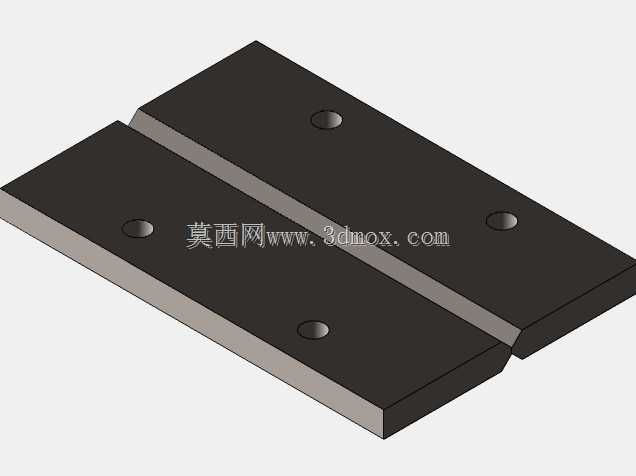

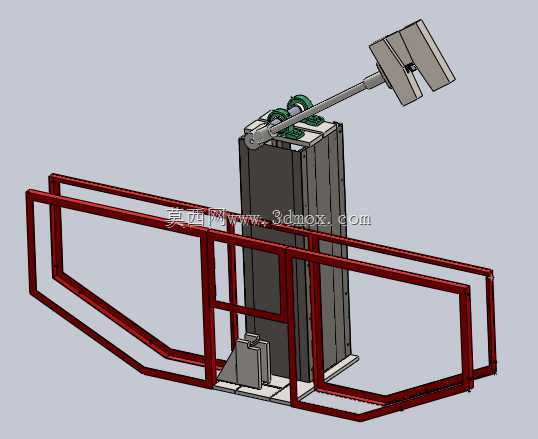

这款夏比摆锤冲击试验设备，是金属材料力学性能检测领域的核心专用设备，广泛应用于冶金制造、航空航天零部件生产、压力容器加工、桥梁钢结构构件质检、汽车零部件研发等场景，主要用于测定金属材料在动负荷下抵抗冲击的韧性性能，是判定材料冷热加工工艺合理性、评估材料在低温或动载工况下使用可靠性的关键检测装置。设备整体采用立式悬臂摆锤结构布局，核心工作单元由摆锤组件、机架支撑结构、试样夹持定位台、安全防护围挡四部分构成，摆锤通过转轴铰接在机架上部的支撑座上，可绕固定轴做定半径圆弧摆动，摆锤端部配备标准冲击刃口，下落时可精准冲击放置在夹持台的标准缺口试样，通过摆锤冲断试样后的剩余能量换算得到材料的冲击吸收功。设计过程中充分考量了检测精度与操作安全性的平衡，机架采用厚重的铸铁一体式底座结构，可有效吸收摆锤冲击过程产生的震动，避免机架位移影响检测数据准确性；摆锤的摆臂采用高强度合金钢材加工，经过动平衡校准，确保摆动过程无偏载、无额外能量损耗；试样夹持台配备对中定位结构，可快速将标准V型或U型缺口试样固定在冲击中心线上，保证每次冲击位置的一致性。设备两侧加装了全包围式的防护围挡，采用高强度金属框架搭配透明防护面板，既可以全程观察冲击试验过程，又能防止试样断裂后碎块飞溅伤人，同时围挡的开合位置设置了安全联锁结构，围挡未完全闭合时摆锤无法启动释放，从结构层面规避操作风险。从安装边界来看，设备整体占地宽度适配常规实验室的通道布局，底座预留了地脚螺栓安装孔，可直接固定在混凝土地面上，上部摆锤抬升至最高位置时的高度符合常规实验室的层高要求，不需要额外改造场地即可完成安装部署。设备的操作端设置在机架侧方，摆锤的挂摆、释放、试样更换操作都在安全区域内完成，不需要操作人员进入摆锤摆动范围，大幅降低了操作过程的安全隐患，同时结构设计预留了后续升级自动送样、数据自动采集模块的安装接口，可根据检测需求拓展自动化检测功能，适配不同规模实验室的检测通量需求。
