金属钢片连续送料钣金切割成型工装

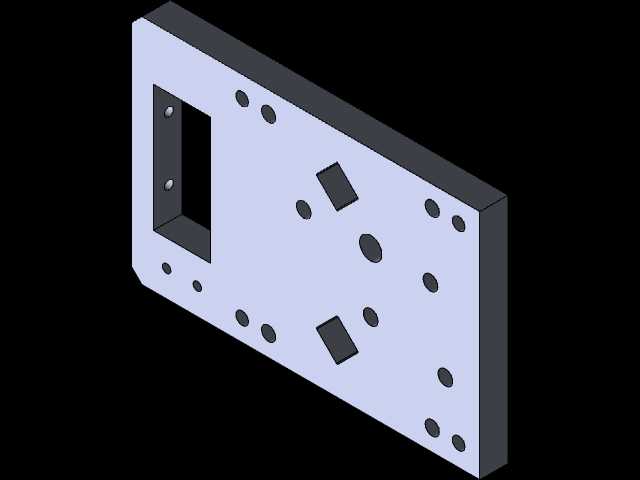

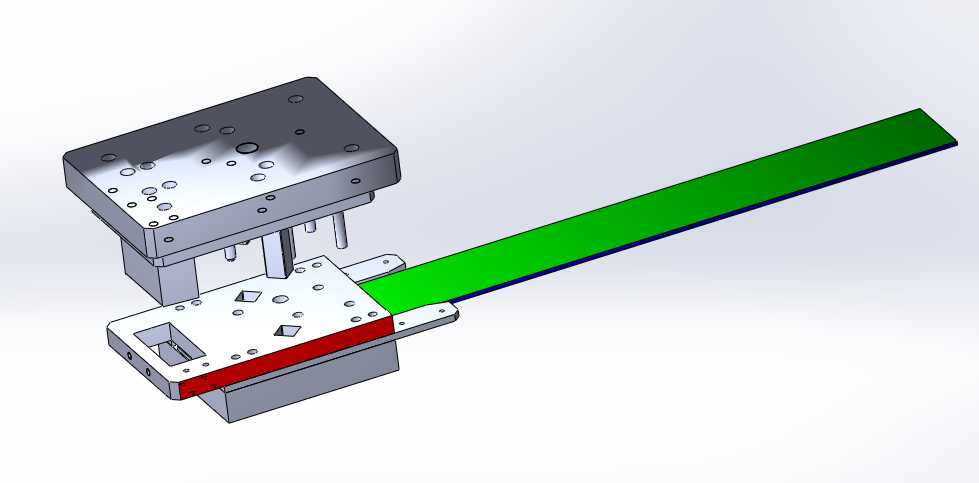

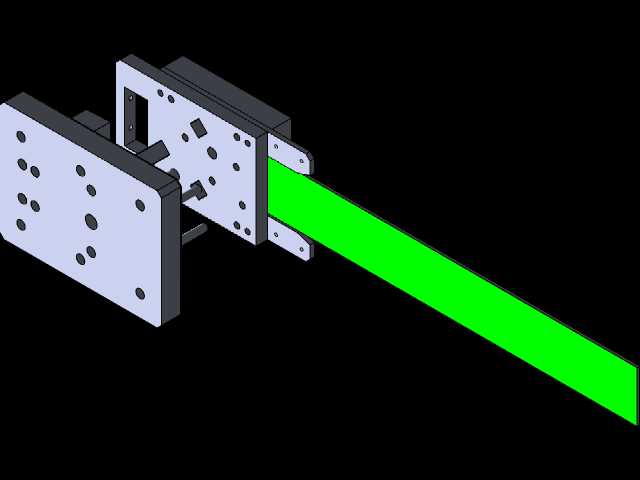

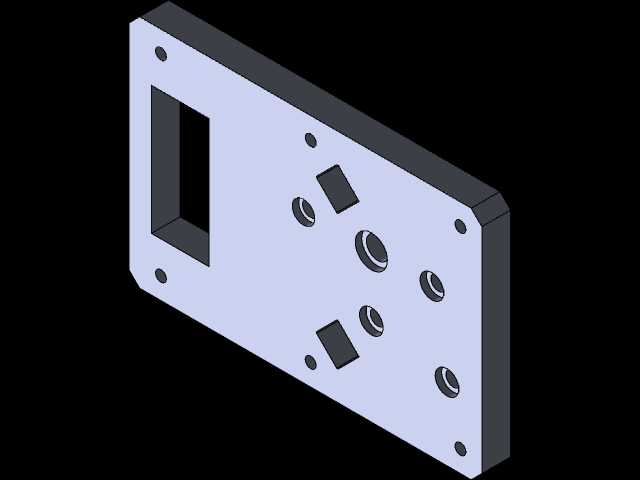

这套工装主要应用于金属组件加工产线中薄钢片的定长切割工序，适配厚度0.2-1.5mm的冷轧钢带连续送料作业场景，在消费电子金属结构件、低压电器导电钢片、小型五金弹片的批量加工环节中，可直接集成在卷料开平机与后续折弯工位之间，完成钢带的定尺冲切分离，替代传统人工划线裁切的低效作业模式。从结构设计逻辑来看，整套工装采用模架式分层布局，上模部分通过模柄与冲压设备滑块连接，内部集成了冲切凸模、压料弹性组件、导正销，下模部分固定在设备工作台面，设置有对应凹模刃口、送料导向槽、定位挡块，送料通道沿下模座水平方向贯通，可适配宽度20-80mm的钢带连续通过。设计时优先考虑了钢带送料的顺畅性，导向槽两侧设置有可调式侧压块，可根据钢带实际宽度调整间隙，避免送料过程中出现钢带偏移、卡滞问题；冲切工位前设置的导正销会在凸模接触钢片前先插入钢带预冲的定位孔，修正送料步距的累积误差，保证每一段切割下来的钢片长度公差控制在±0.05mm以内。压料组件采用矩形弹簧提供压料力，冲切前会先将钢带压紧在凹模表面，避免冲切过程中钢片出现翘曲、拉料变形，冲切完成后上模回程时，卸料板会将卡在凸模上的钢带及时脱出，保证连续送料动作不中断。安装边界方面，整套工装的闭合高度控制在180-220mm区间，可适配多数普通开式可倾压力机的安装参数，下模座的安装孔位采用通用槽型设计，无需额外加工过渡板即可直接固定在设备台面上，送料端可对接滚轮送料器、夹式送料器等常规送料装置，出料端可直接衔接集料槽或者后续工位的输送皮带。实际使用过程中，刃口部分采用镶拼式结构，当冲切刃口出现磨损后，仅需要更换对应的凸模、凹模镶块即可，无需拆卸整套模架，大幅降低了维护成本与停机时间；上下模之间设置有独立导柱导套组件，合模时的导向精度不受设备滑块精度波动的影响，可长期稳定保证冲切断面的平整度，避免出现毛刺过大、断面斜度超差的问题。针对薄钢片冲切容易出现的跳屑问题，凹模刃口下方设置有斜向落料通道，冲切完成的钢片会顺着斜面直接滑出模架区域，不会堆积在刃口内部影响后续冲切作业。
