水平式快速压紧手动夹钳结构设计

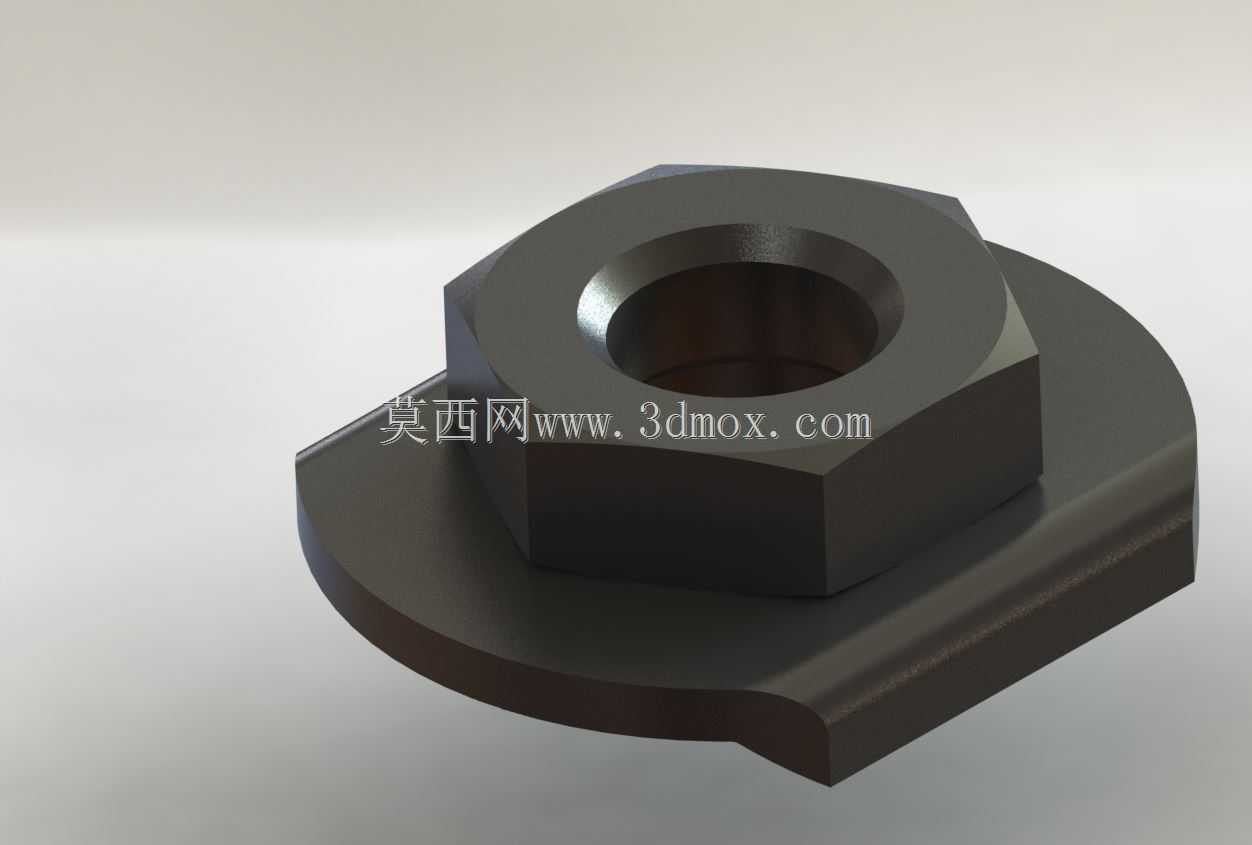

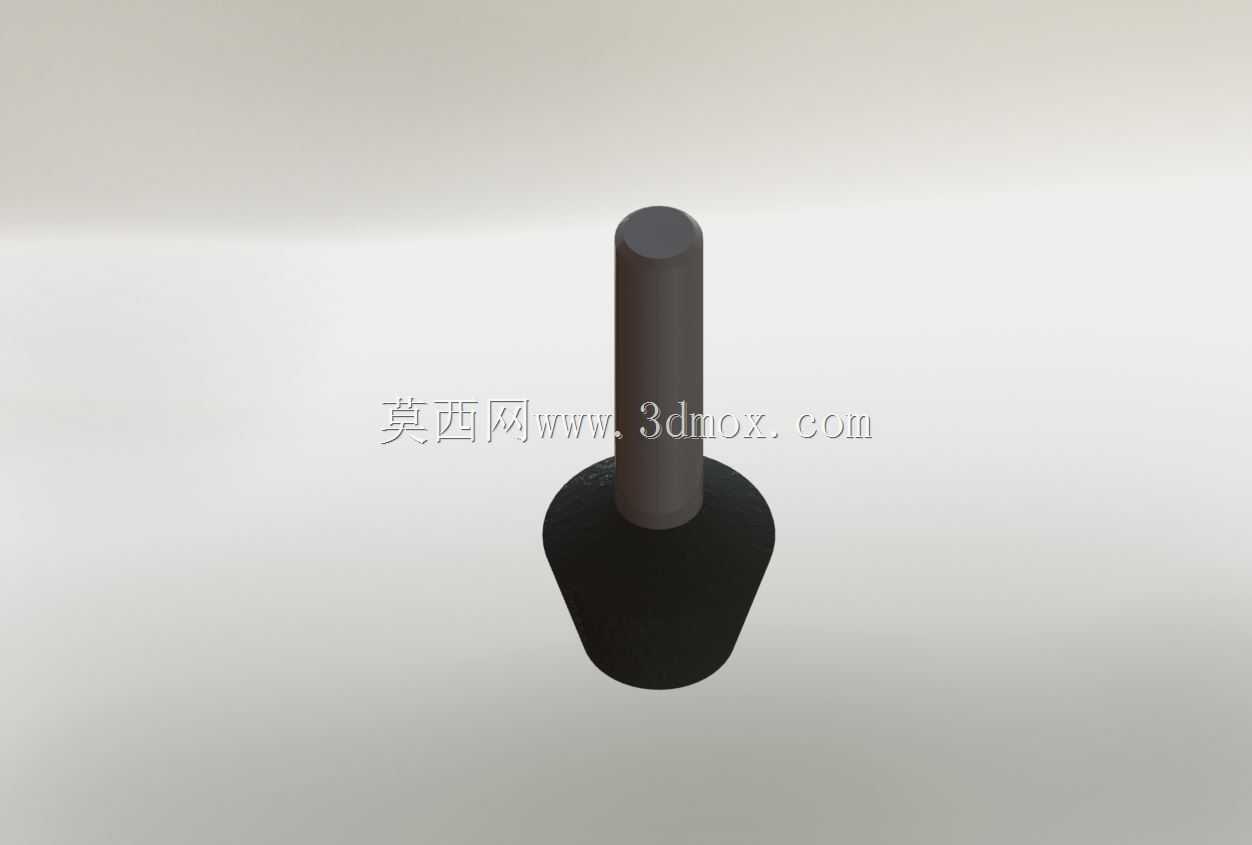

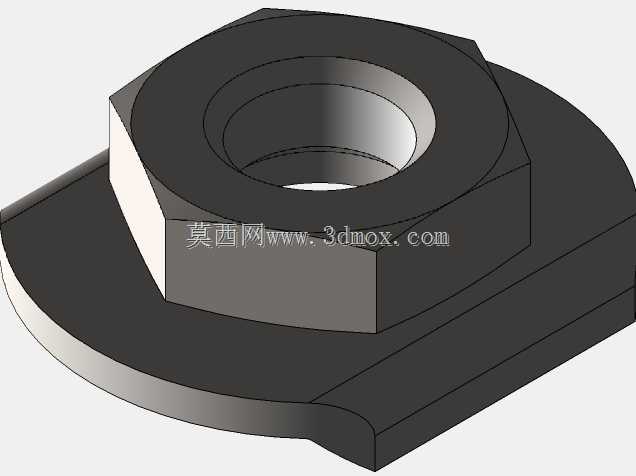

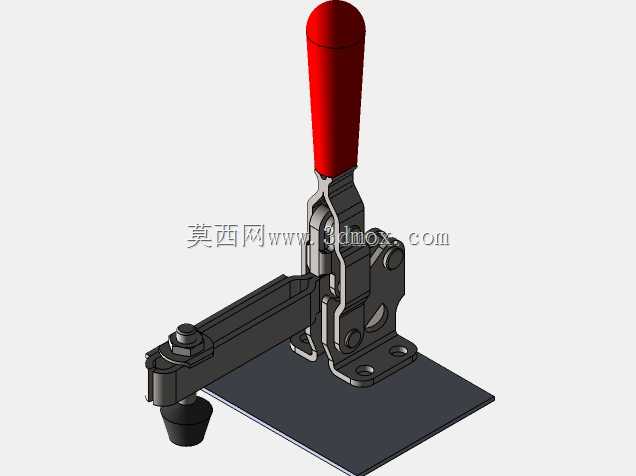

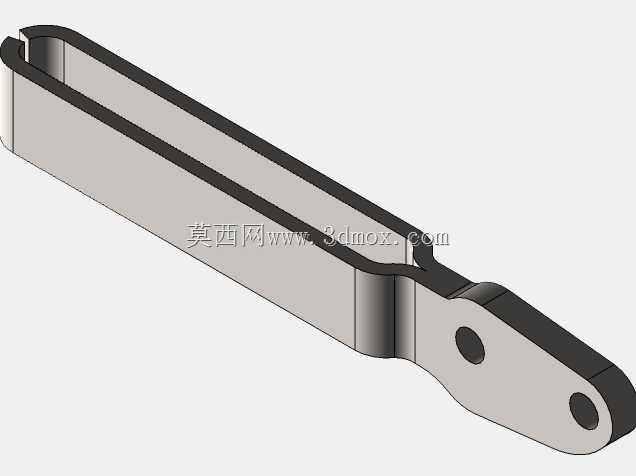

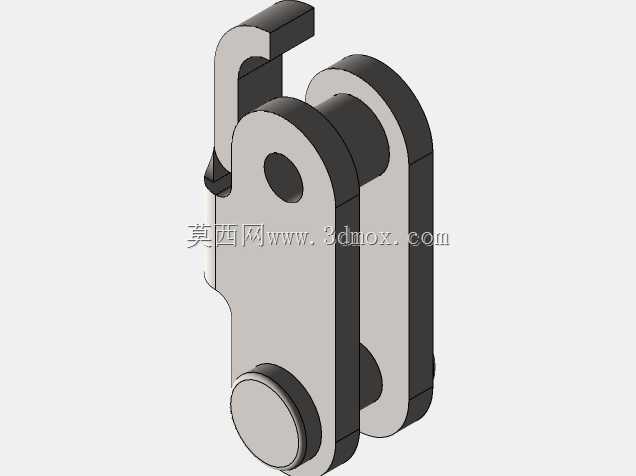

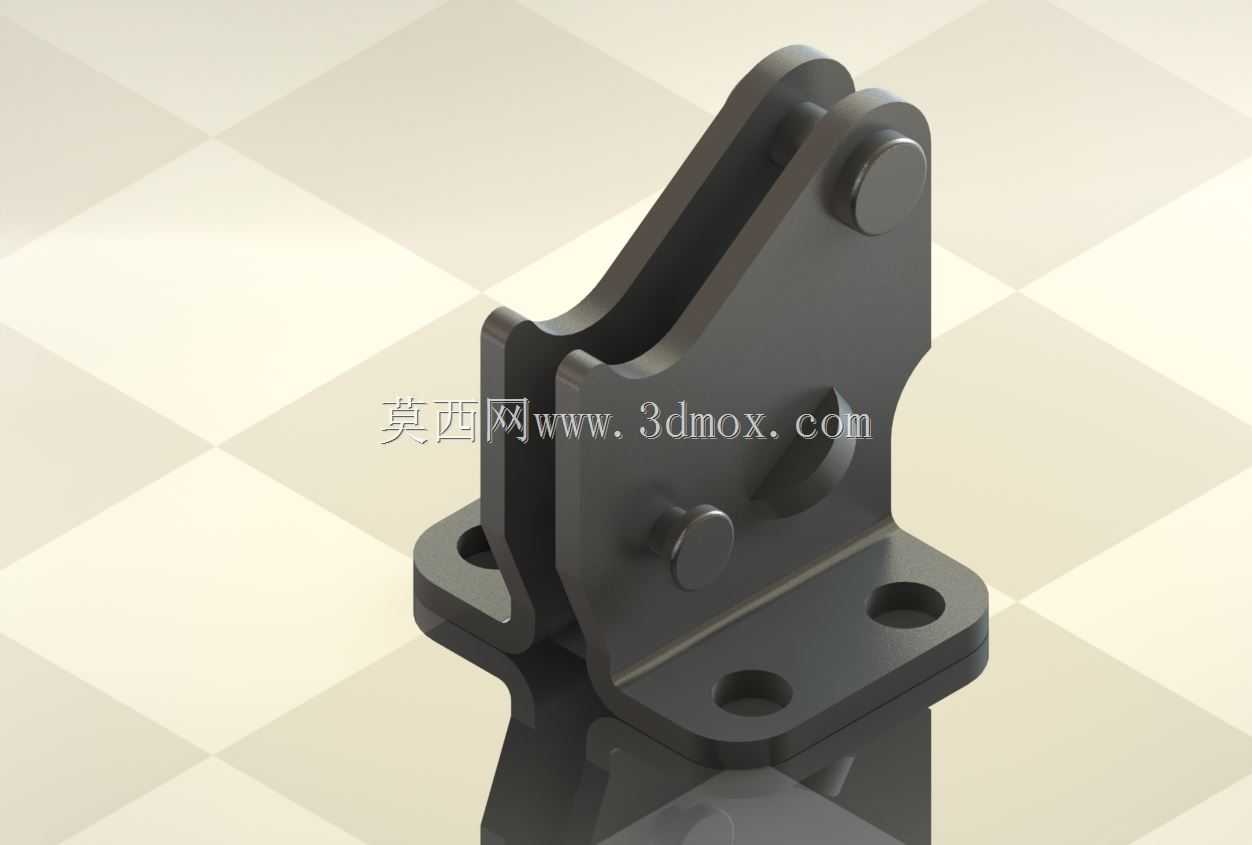

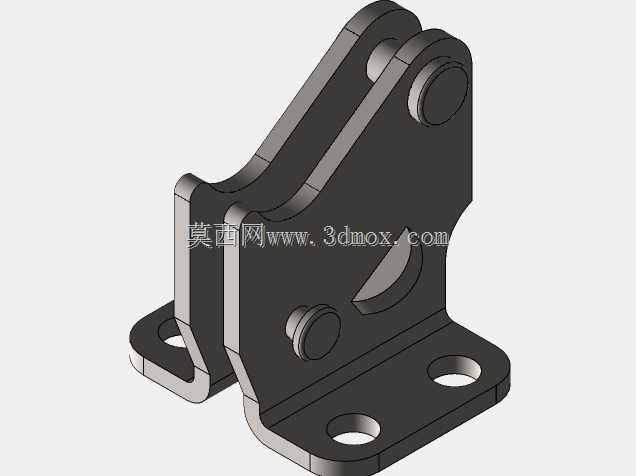

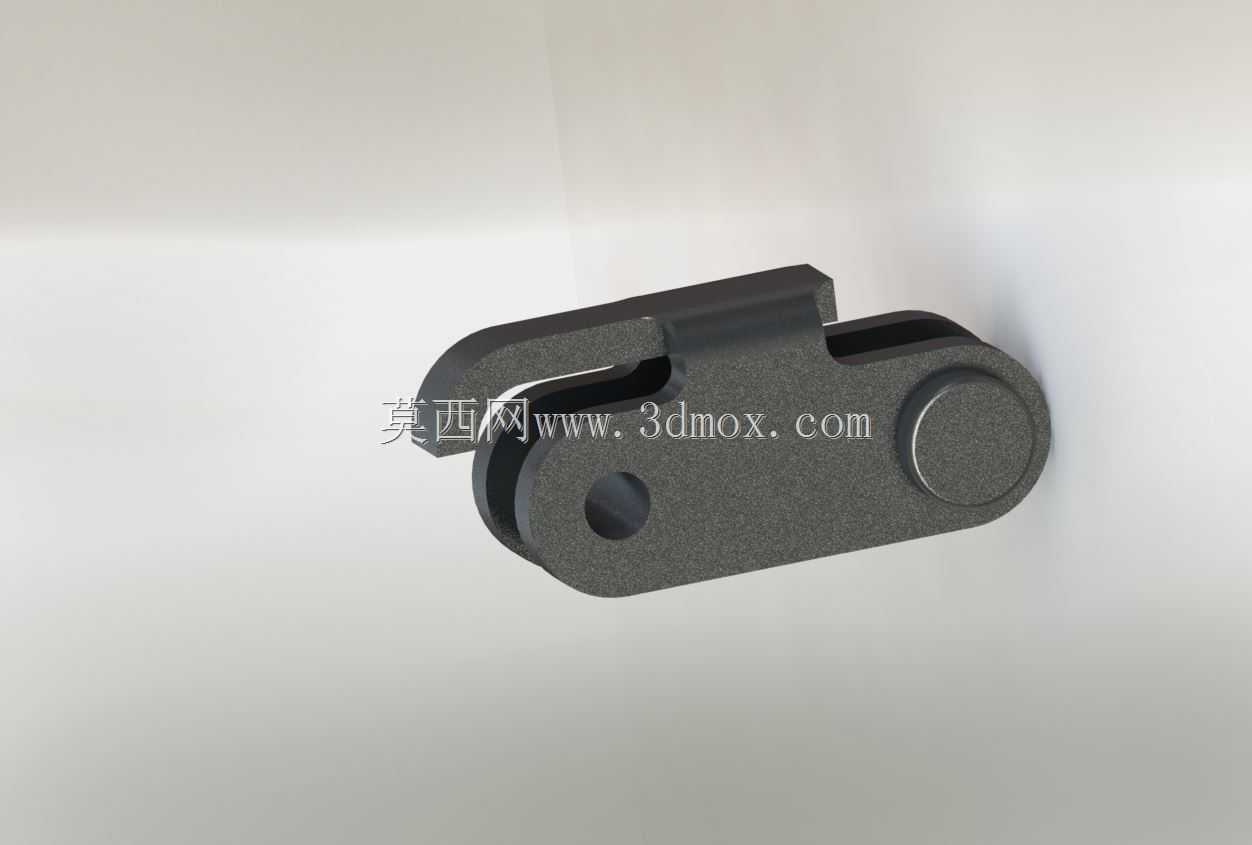

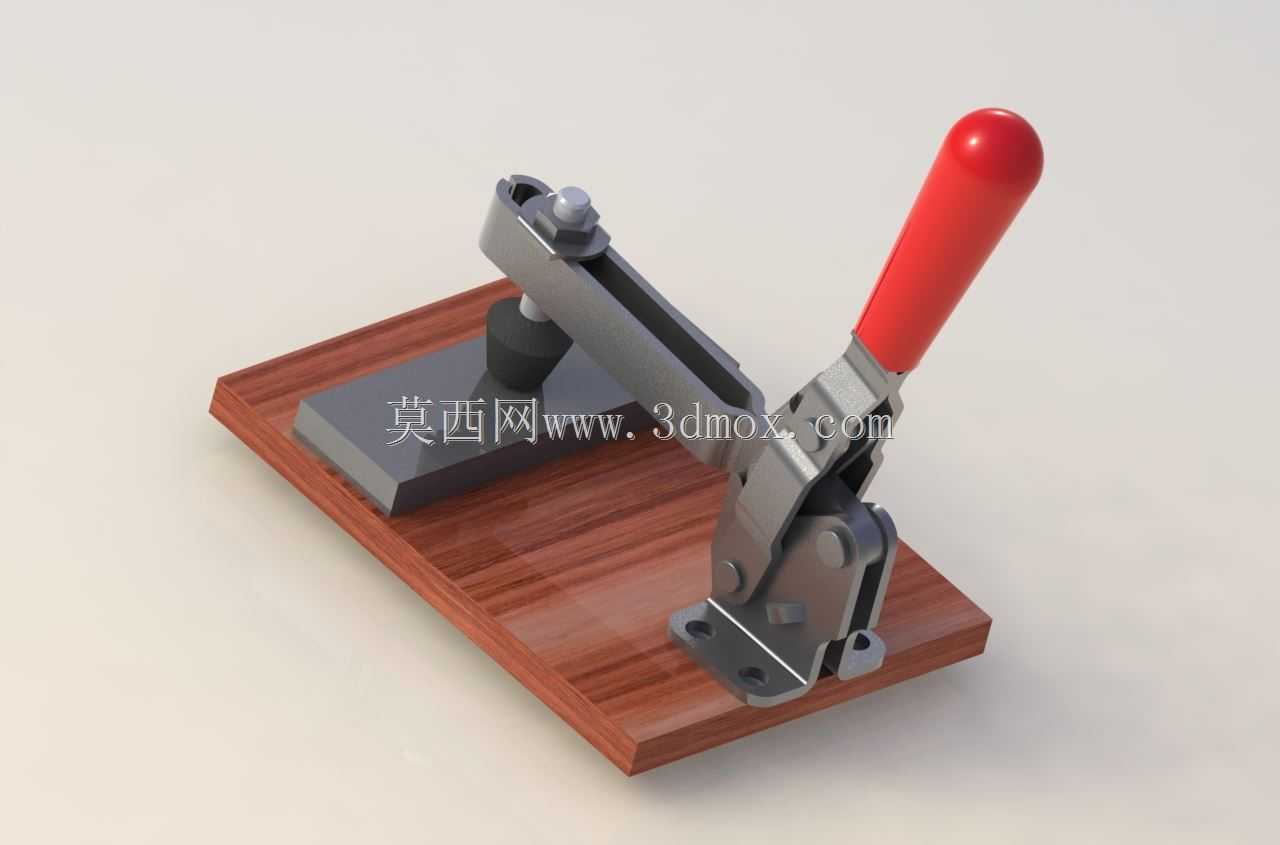

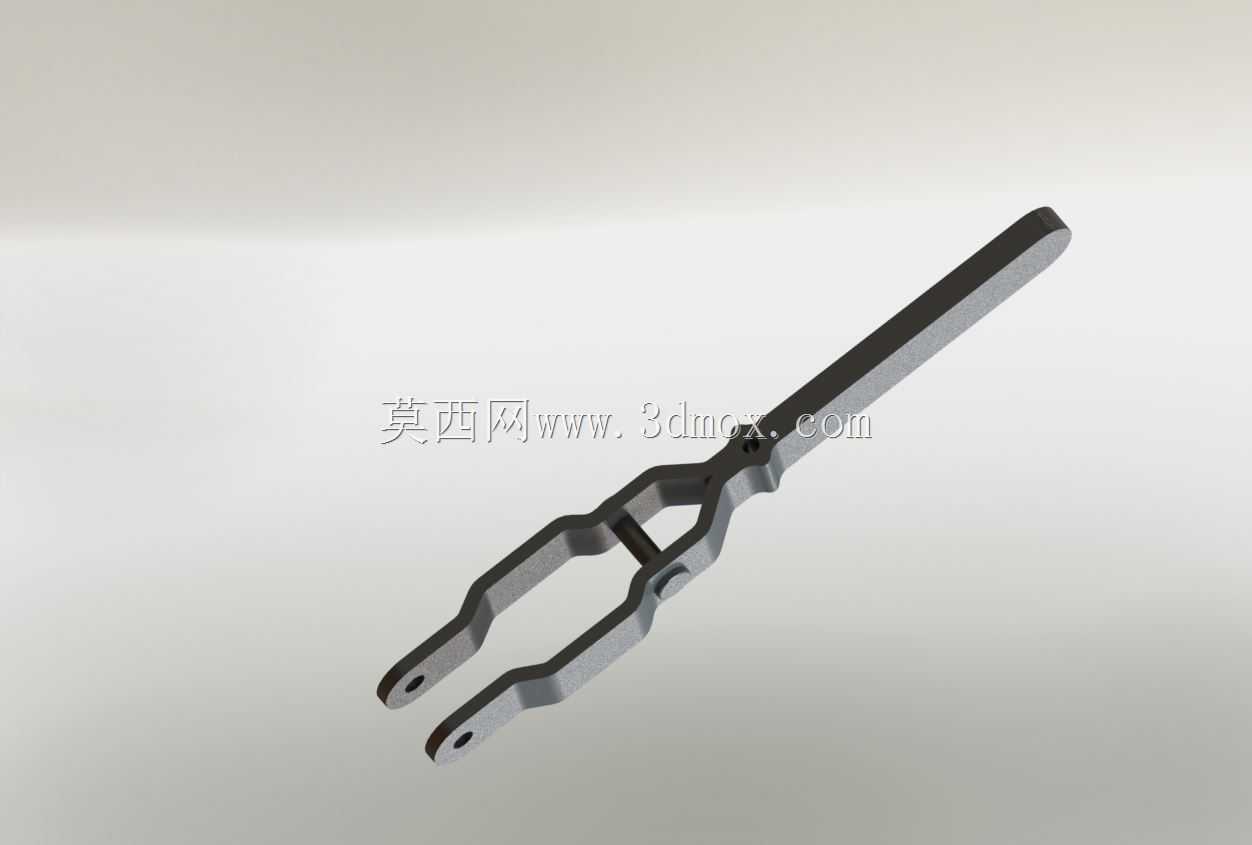

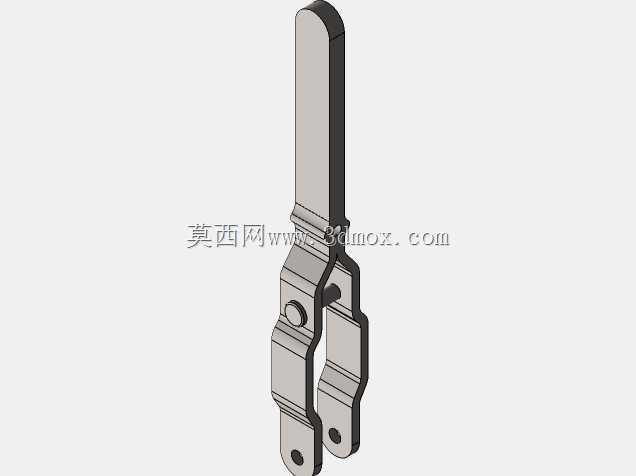

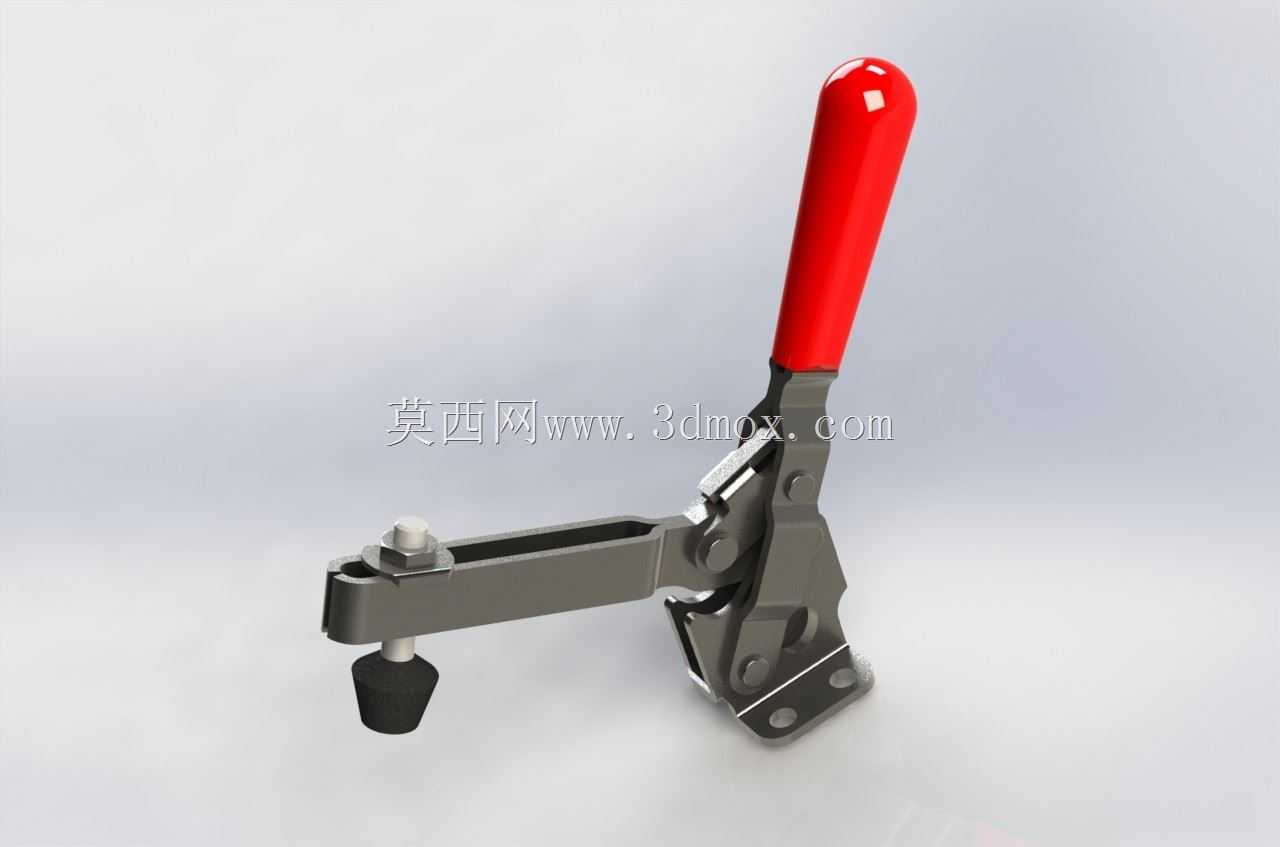

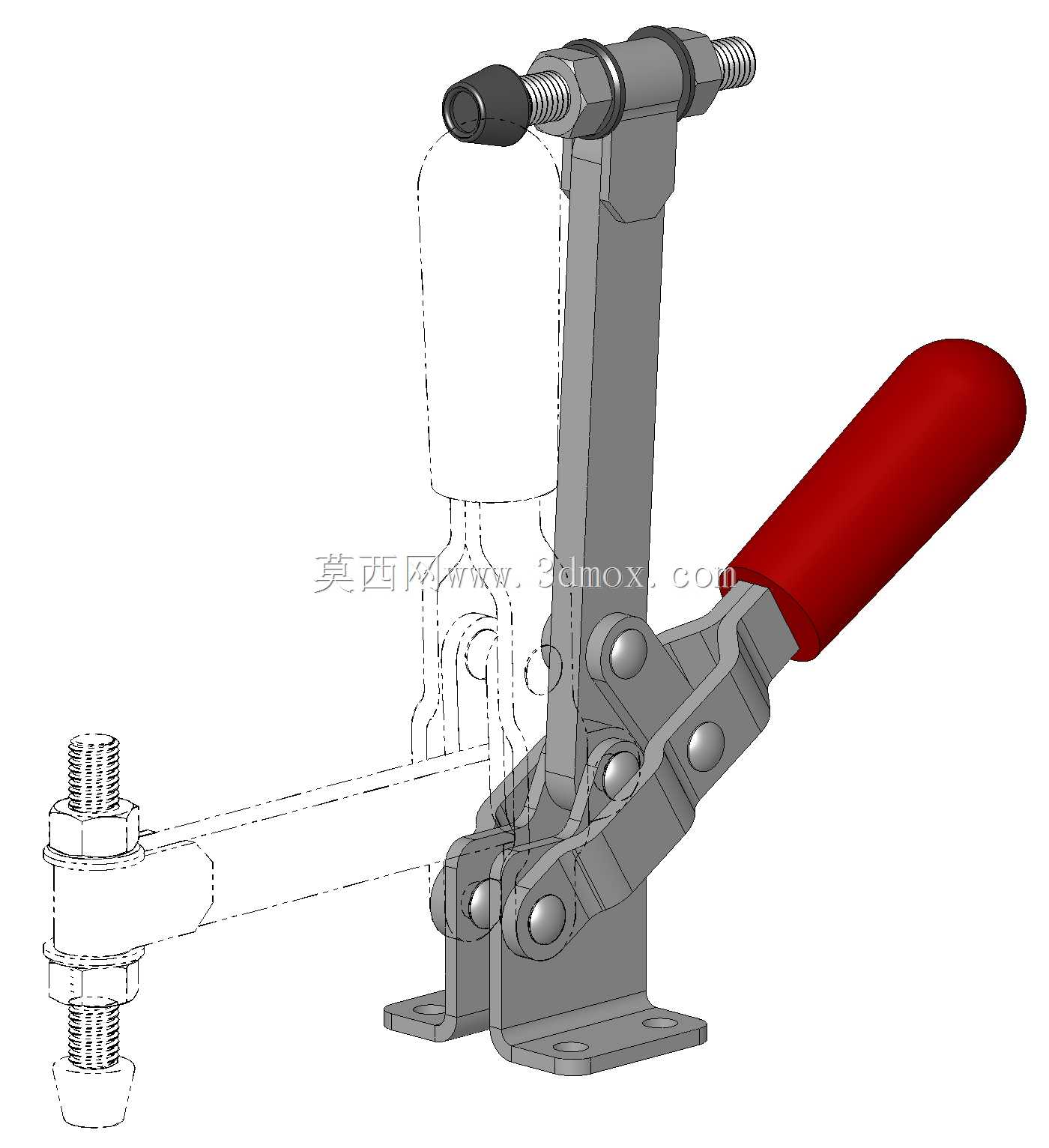

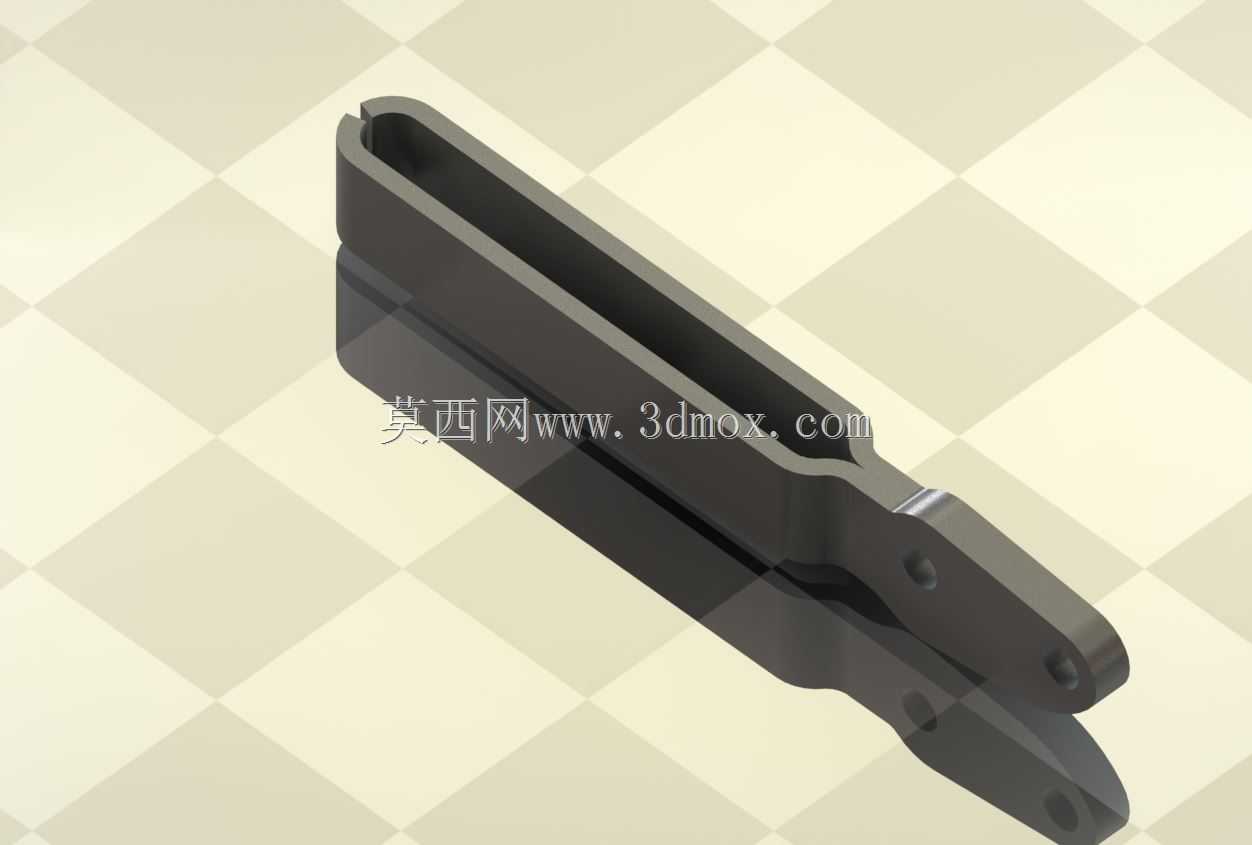

这款手动拨动夹是工业生产场景中应用极为广泛的快速压紧类工装部件，常见于机械加工工位的工件装夹、焊接工装的母材固定、装配流水线的零部件定位、木质家具加工的板材压紧、电子元器件组装的治具锁定等场景，能够在需要频繁拆装工件的工序中大幅降低装夹辅助时间，提升工位流转效率。从功能特性来看，该夹钳采用四连杆死点锁定机械结构，当手柄扳动至压紧工位时，连杆机构会越过力学死点位置，即便在压紧端受到反向冲击载荷、设备运行产生持续振动的工况下，夹钳也不会出现意外松脱的情况，能够持续输出稳定的压紧力，保障加工或装配过程中工件的位置精度；当需要松开工件时，仅需向上扳动红色手柄即可快速解锁，整个操作过程无需借助额外工具，单手握持即可完成全部动作，操作门槛极低，一线作业人员无需经过复杂培训即可熟练使用。在设计思路层面，这款夹钳充分考量了工业场景的耐用性需求，整体主体结构采用高强度合金钢材冲压成型，关键铰接位置做了销轴加衬套的耐磨设计，能够承受数万次的反复扳动而不出现结构旷量；手柄外部包裹的红色防滑绝缘套，既能够提升操作人员握持的摩擦力，避免带油污的手操作时出现打滑，也能在涉及低压电焊的工位中起到基础绝缘防护作用，同时醒目的红色也能在复杂的工装台面上快速识别操作位置，降低误操作概率。夹钳的底座采用双安装孔的法兰式设计，安装边界清晰，可通过螺栓直接固定在工装台面、机架或者定制治具板上，压紧端配备的可调式橡胶压头，既可以根据不同工件的压紧高度需求旋转调整伸出长度，也能在压紧过程中避免刚性接触刮伤工件表面，对于漆面工件、薄壁塑料件、铝合金型材等易损伤材质也能友好适配。压头下方的接触端采用耐磨丁腈橡胶材质，具备一定的压缩缓冲量，即便工件表面存在小幅的尺寸公差，也能保证压紧面充分贴合，不会出现压不实或者局部压应力过大导致工件变形的问题。夹钳整体的横向安装尺寸紧凑，不会在工装台面上占用过多安装空间，能够在狭小的工位布局中多台并排布置，适配多工位同时装夹的生产需求，铰接位置的间隙设计经过精准调校，既保证扳动过程顺滑无卡滞，也不会因间隙过大导致压紧位置出现偏移，保障重复装夹的位置一致性。
