汽车通风盘式制动卡钳总成结构设计

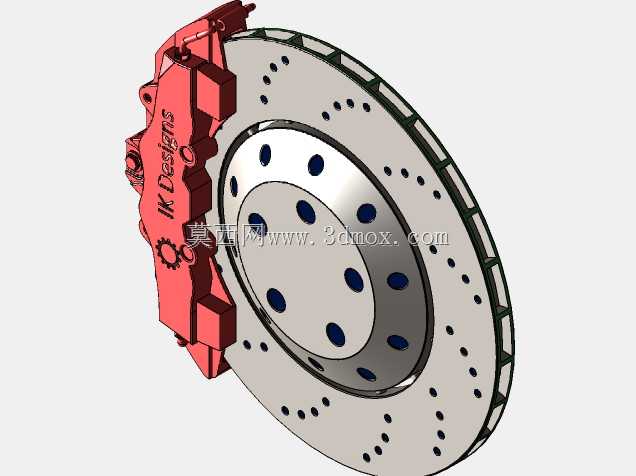

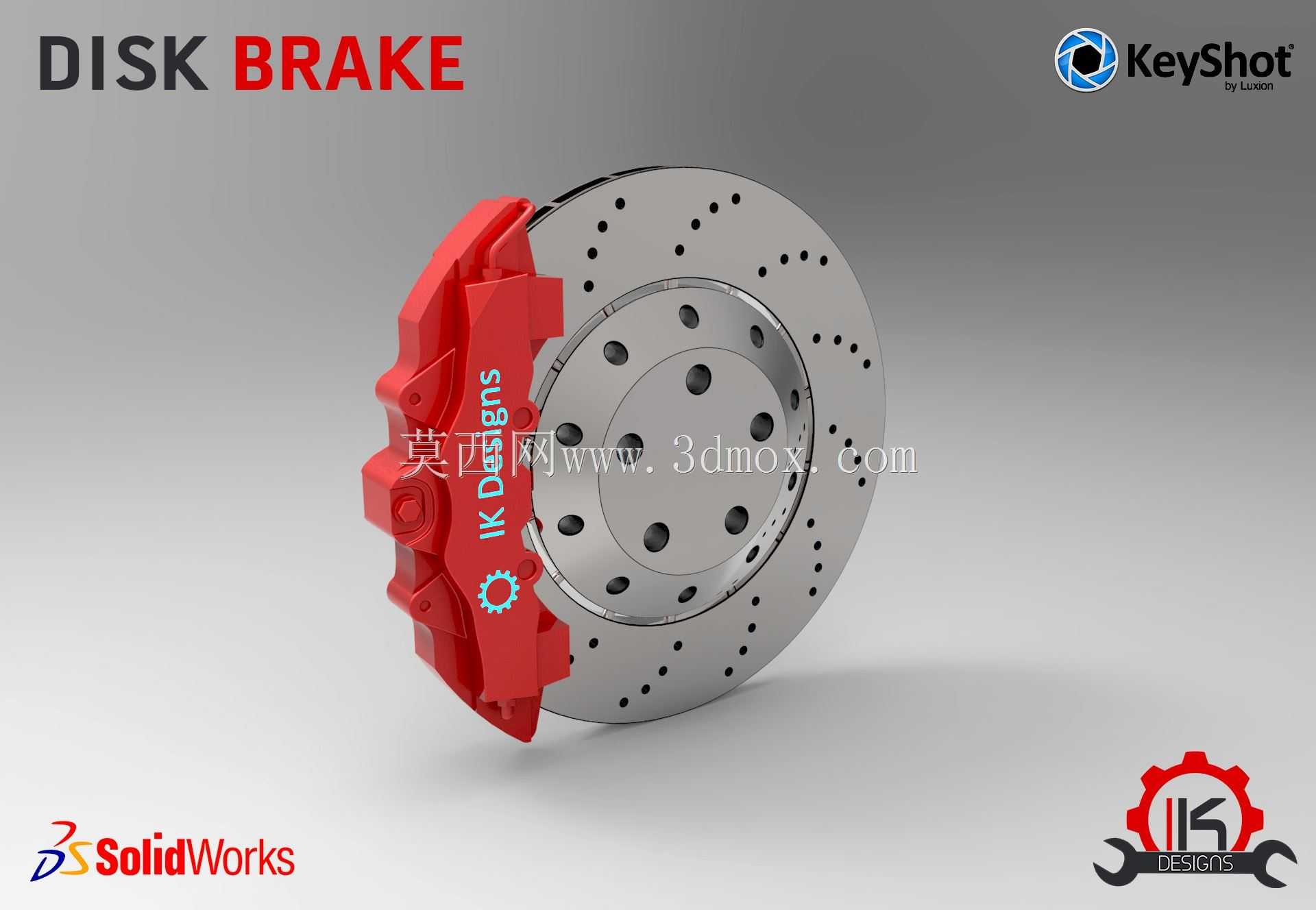

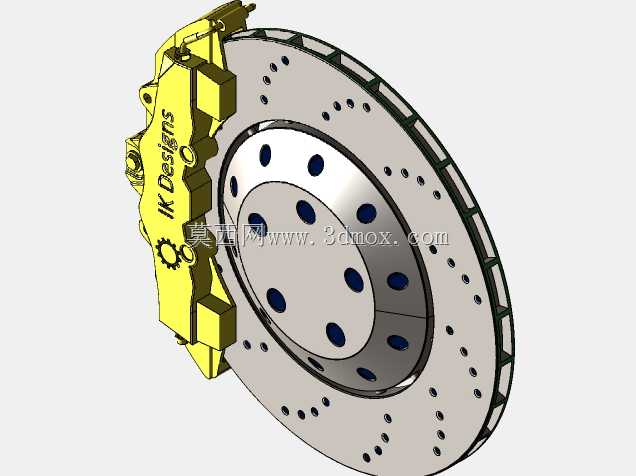

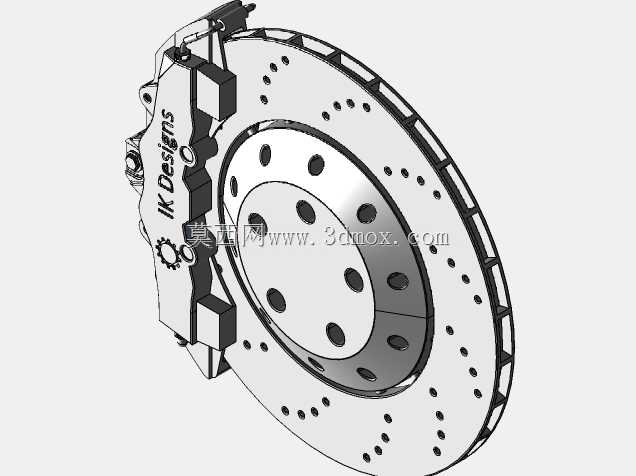

盘式制动器是当前乘用车辆、轻型商用车辆制动系统的核心执行部件，广泛应用于家用轿车、城市SUV、轻型货运车辆的前后轮制动回路，也可适配部分特种作业车辆的行车制动与驻车制动集成场景，相比传统鼓式制动器，其散热效率更高、制动热衰减幅度更低、涉水后制动性能恢复速度更快，能在连续高强度制动工况下维持稳定的制动力输出，是当前道路车辆制动系统的主流技术方案。这套制动总成采用浮动卡钳搭配通风钻孔刹车盘的结构设计，刹车盘本体设置双层通风流道，盘面均匀分布径向散热钻孔，车辆行驶过程中气流可顺着通风道与钻孔快速穿过盘体，带走制动摩擦产生的大量热量，避免高温导致的摩擦片摩擦系数骤降问题，同时钻孔结构可快速排出制动摩擦产生的磨屑，减少磨屑在摩擦副之间的残留，降低制动抖动与异响概率。卡钳部分采用分体式铸造壳体结构，内置单活塞液压驱动结构，制动时液压油推动活塞伸出，将内侧摩擦片压向刹车盘内壁，同时卡钳本体沿导向销浮动，带动外侧摩擦片同步压向刹车盘外壁，通过两侧摩擦片的夹紧力产生制动力矩，实现车辆减速或驻车。设计过程中充分考虑了安装边界适配性，刹车盘的中心安装孔、螺栓定位孔按照主流乘用车轮毂的安装尺寸匹配，卡钳的安装支架定位孔位适配多数车型的转向节安装接口，整体结构的径向与轴向尺寸经过优化，可适配16寸及以上规格的轮毂安装空间，不会与轮毂辐条、转向拉杆等周边部件产生运动干涉。摩擦片的摩擦材料采用半金属配方，兼顾摩擦系数稳定性与耐磨性能，背板设置减震消音片结构，可有效吸收制动过程中产生的高频振动，降低制动噪音。卡钳壳体表面采用高温喷塑处理，可抵御行驶过程中泥水、盐分的侵蚀，提升部件的耐腐蚀性能与使用寿命，导向销表面设置防尘套结构，避免泥沙进入导向销间隙导致卡钳浮动卡滞，保证制动过程中两侧摩擦片受力均匀，减少偏磨问题。整套结构的受力路径经过有限元仿真优化，在保证整体结构强度满足峰值制动力载荷要求的前提下，尽可能降低了部件自重，减少了簧下质量，对提升车辆操控性能也有一定辅助作用。
