双页平开合页结构三维设计作品

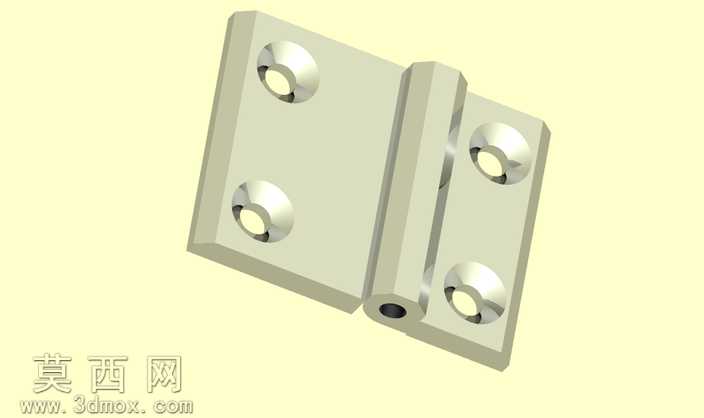

本作品为标准双页平开合页的三维参数化建模成果，建模过程严格遵循机械五金件的通用设计规范，先以基准平面定位合页的两个页片与中间铰接轴套的核心位置，通过草图绘制精准勾勒页片的矩形轮廓，对页片边缘做了微小的倒角处理，既消除锐边带来的安全隐患，也还原了量产五金件的真实工艺特征。建模时对页片上的沉头安装孔做了精准的参数化设计，沉头孔的深度、孔径完全适配通用的沉头螺丝尺寸，孔位在页片上对称分布，保证安装后受力均匀，不会出现偏载松动的问题。中间的铰接轴套部分采用同轴心设计，两个页片的轴套段交错排布，预留了合理的转动配合间隙，既保证合页开合转动顺畅无卡滞，也避免间隙过大导致的页片晃动错位。材质渲染阶段选用了常见的锌合金哑光金属材质，调整材质的粗糙度与反光参数，还原五金合页表面细腻的磨砂金属质感，对沉头孔的内孔、轴套的铰接内孔做了深色的材质区分，清晰展现孔位的深度与结构层次，整体渲染效果真实还原工业五金件的视觉特征。结构设计上充分考虑合页的实际使用场景，页片厚度、轴套直径都参考了民用门窗常用合页的尺寸参数，保证结构强度足以承载常规门窗的重量，转动结构的设计完全符合合页0-180度开合的功能需求，整体模型结构完整无破面，所有特征参数可编辑调整，可直接用于五金配件的结构验证、产品展示或相关设计参考。
