带座外球面轴承立式安装支撑组件

这款带座外球面轴承支撑组件，是工业传动系统中极为常用的旋转支撑部件，广泛应用于输送线辊筒支撑、农业机械传动轴定位、轻工生产设备辊轴固定、小型风机转轴支撑等场景，核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴运转过程中产生的小幅偏摆与振动载荷，保障传动部件运转的同轴度与稳定性。

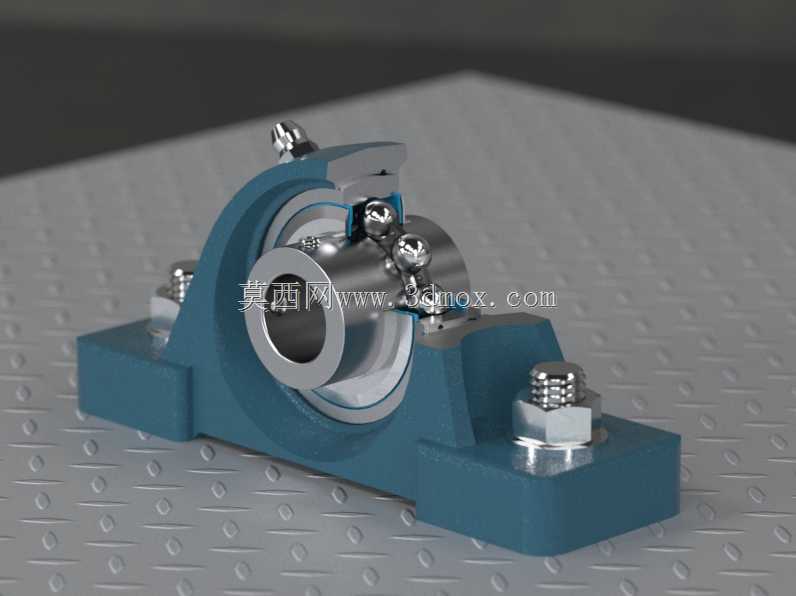

从功能特性来看，该组件将外球面球轴承与铸造立式轴承座整合为一体式结构，轴承内圈通过顶丝与穿入的轴实现锁紧固定，无需额外设计复杂的轴肩定位结构，大幅降低了配套轴的加工精度要求；轴承自带的密封结构可阻挡外界粉尘、水汽进入轴承内部滚道，适配多粉尘、轻度潮湿的车间作业环境，有效延长轴承的维护周期与使用寿命。底座采用分体式锁紧结构，搭配六角螺栓实现轴承与座体的紧固，安装时可先固定底座再穿入转轴锁紧轴承，也可预先将轴承与轴组装后再整体固定到底座安装面，装配流程灵活，后期维护更换轴承时无需拆卸整根传动轴，仅需松开座体紧固螺栓即可取出轴承完成更换，大幅降低设备运维的时间成本。

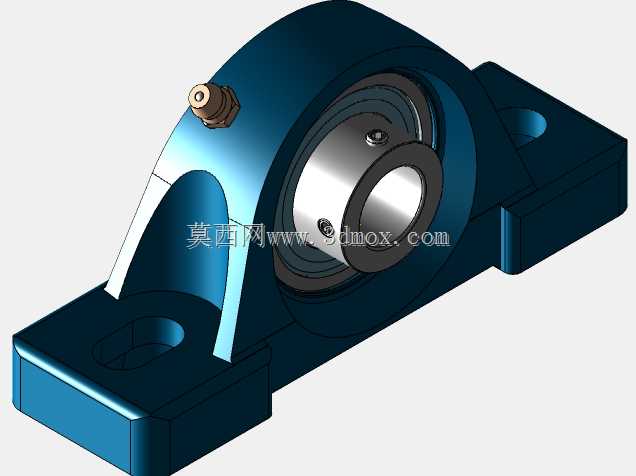

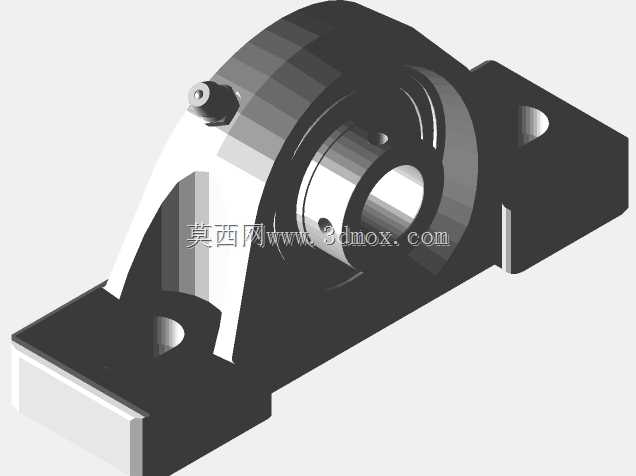

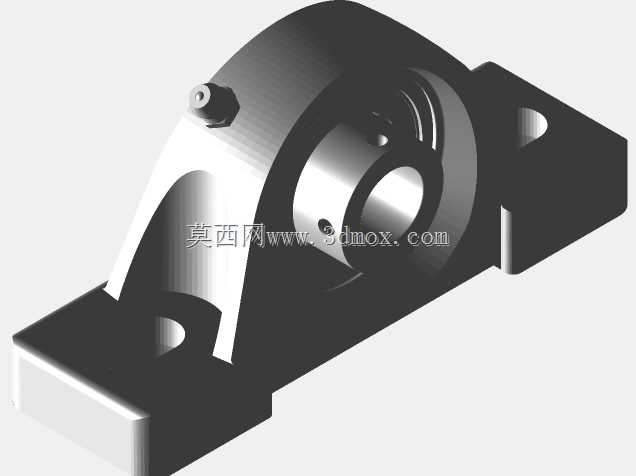

设计思路上，这款支撑组件优先考虑了安装适配性与载荷承载能力，轴承座采用铸铁一体铸造成型后做机加工处理，底座的两个安装孔预留了足够的螺栓穿入空间，适配常用的内六角或外六角安装螺栓；座体的弧形承托结构完全贴合轴承外圈的球面轮廓，可均匀承载轴传递的径向载荷，避免局部应力集中导致座体开裂。外形尺寸方面，整体为立式矮脚结构，底座宽度大于轴承外径，安装后支撑稳定性更强，安装孔的中心距、轴承内孔的同轴度均按照通用传动配件的标准尺寸设计，可直接替换同规格的常规立式轴承座，无需修改设备的原有安装界面。安装边界上，底座的下表面为精加工平面，安装时需贴合设备的安装基准面，预留的螺栓长度需超出底座厚度至少两个螺距，保证锁紧强度；轴承两端需预留足够的轴穿入空间，避免轴端与周边设备部件产生干涉，轴承顶部的注油孔位置预留了操作空间，日常维护时可直接加注润滑脂无需拆卸部件。
