螺旋风管生产成型专用设备结构设计

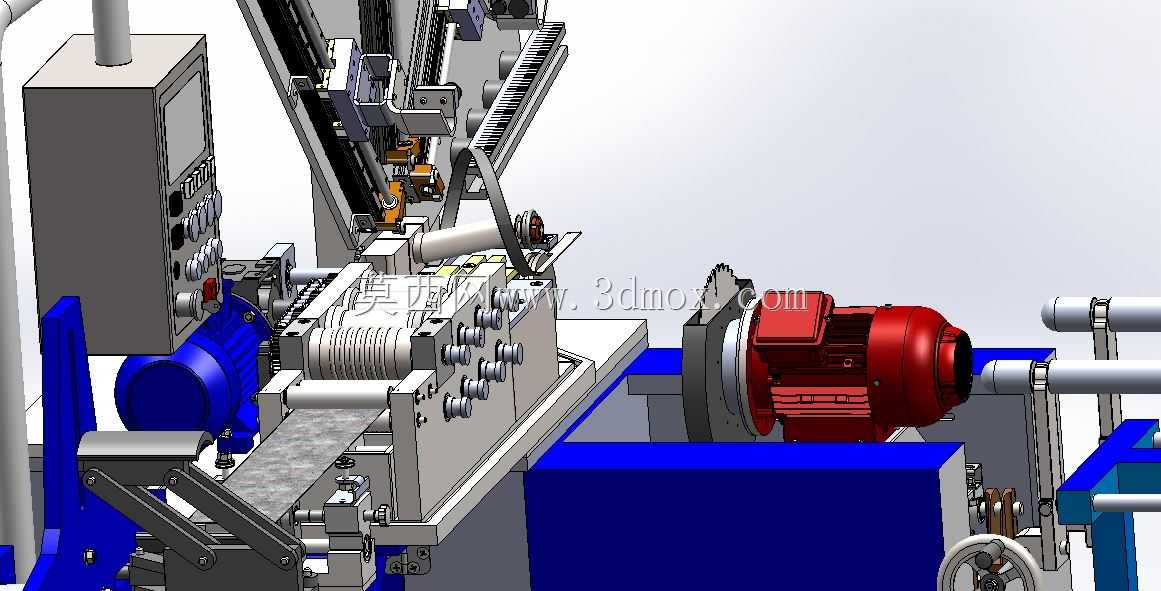

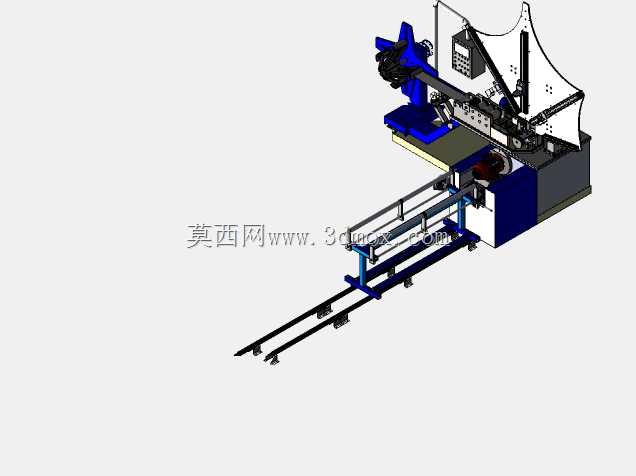

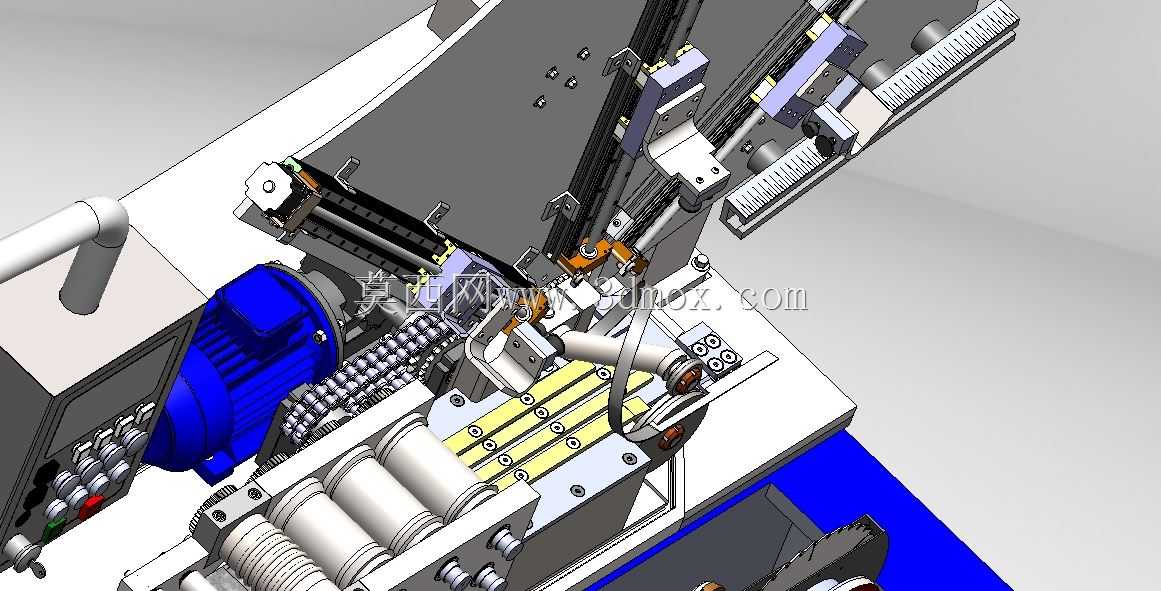

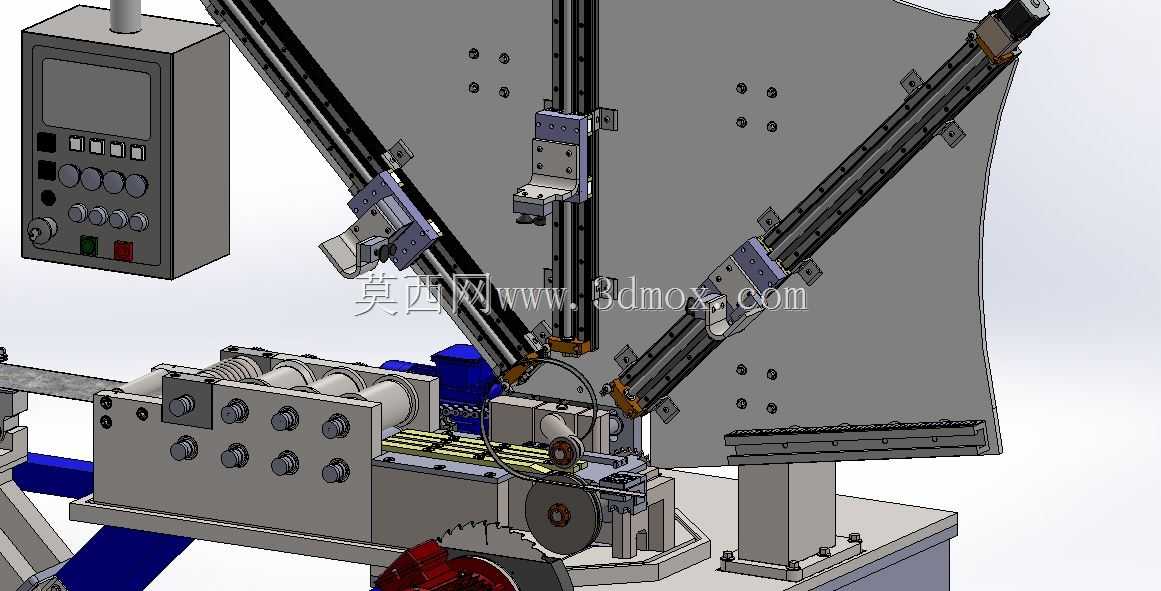

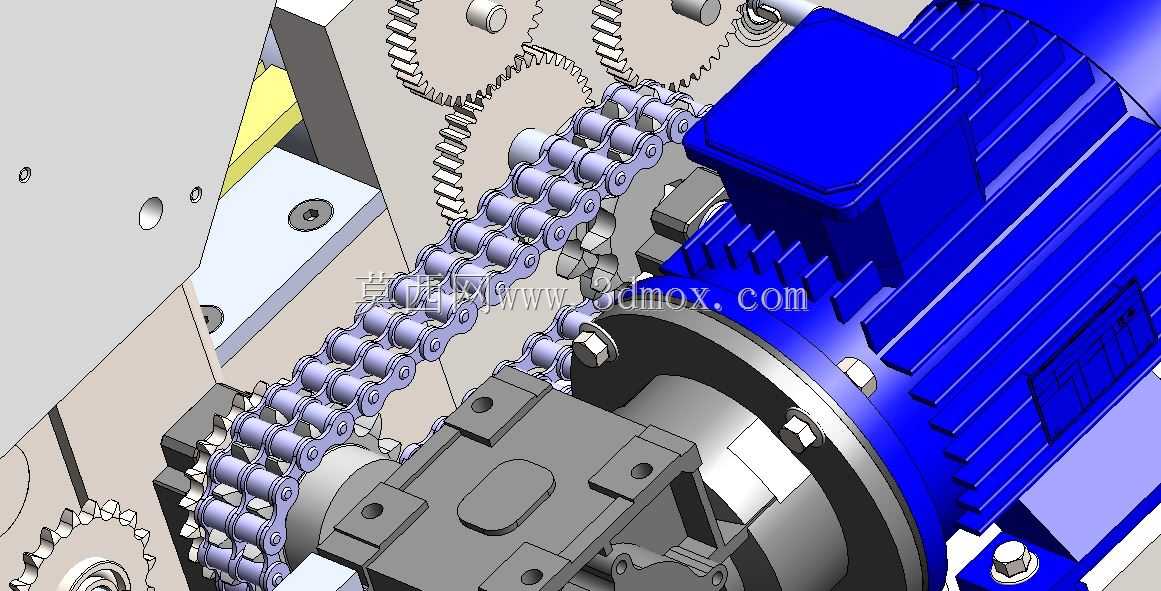

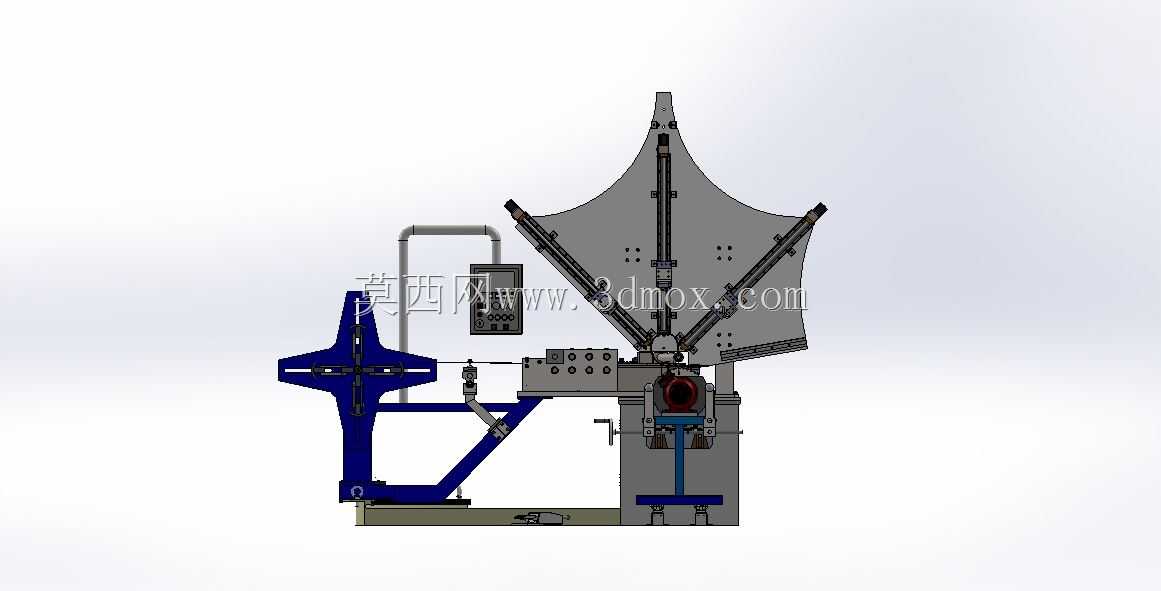

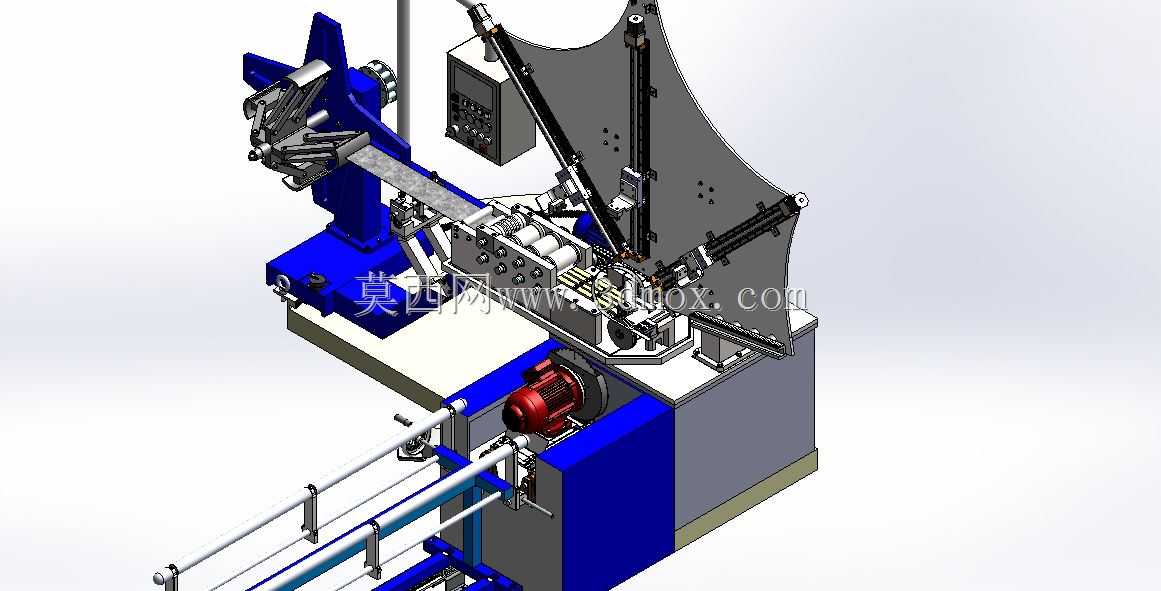

这款螺旋风管成型设备主要面向通风工程、暖通安装、环保排烟、工业除尘等领域的圆形风管生产场景，可替代传统手工卷管、焊接拼管的低效加工模式，为各类通风管路施工项目提供标准化、批量化的圆管生产支撑，适配厂房通风、消防排烟、餐饮油烟排放、市政排风、除尘系统管路等多类工程的管材供给需求。设备核心用途是将带状金属卷材连续卷制成型为螺旋咬缝的圆形风管，成型过程中同步完成板料进给、咬口压合、螺旋轨迹卷曲、定长裁切等工序，无需多工序分设备流转，可一次性产出密封性达标、圆度规整的螺旋风管成品。设备可生产的圆管直径覆盖100mm至1600mm区间，适配绝大多数常规通风工程的管径需求，单根成型管长最大可达8000mm，可根据现场安装需求灵活裁切对应长度，加工带料厚度适配0.4mm至1.2mm的镀锌钢板、冷轧钢板等常用风管板材，成型后的风管咬缝紧密，结构强度优于普通焊接圆管，漏风率更低，完全满足通风管路的风压输送要求。从设计思路来看，设备整体采用模块化布局，开卷机构设置于设备侧上方，可承载大卷金属带料，自带张紧调节结构，保证带料进给过程平稳无偏移；成型主机位于设备中部，多组压辊配合咬口结构精准完成板边咬合与螺旋卷曲轨迹控制，动力单元采用减速电机直驱传动，传动路径短、扭矩输出稳定，可根据不同板厚、管径参数匹配对应进给速度；出料导向架沿设备轴向延伸，配备多组可调支撑托辊，可根据成型管径调整托举高度，避免长管成型过程中出现下垂变形，保证成品管的直线度与圆度公差。设备安装时需预留对应操作与维护空间，整体底座采用一体式焊接结构，无需复杂地基固定，放置于平整硬化地面即可调平投产，侧方的电控柜集成全部操作控制单元，参数调节、启停操作都可在柜面完成，操作人员经过简单培训即可掌握设备操作流程，单人即可完成上料、参数设置、成品取件的全流程作业，大幅降低风管生产的人力成本与加工周期，成型后的螺旋风管外观规整，咬缝均匀一致，无需额外打磨补焊即可直接进入后续法兰铆接、吊装安装工序，有效提升通风工程的整体施工效率。
