HVAC通风系统螺旋风管送风口结构

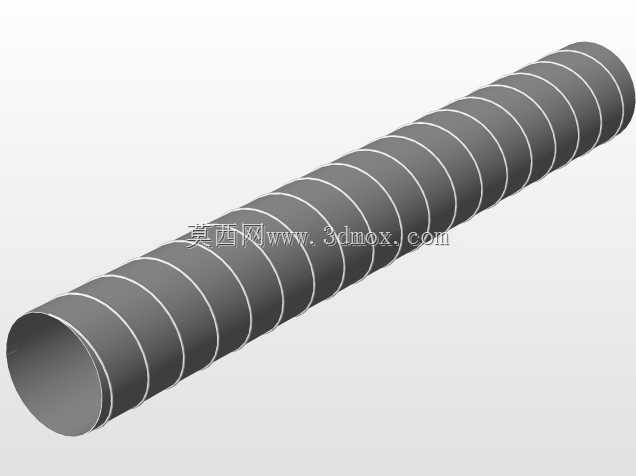

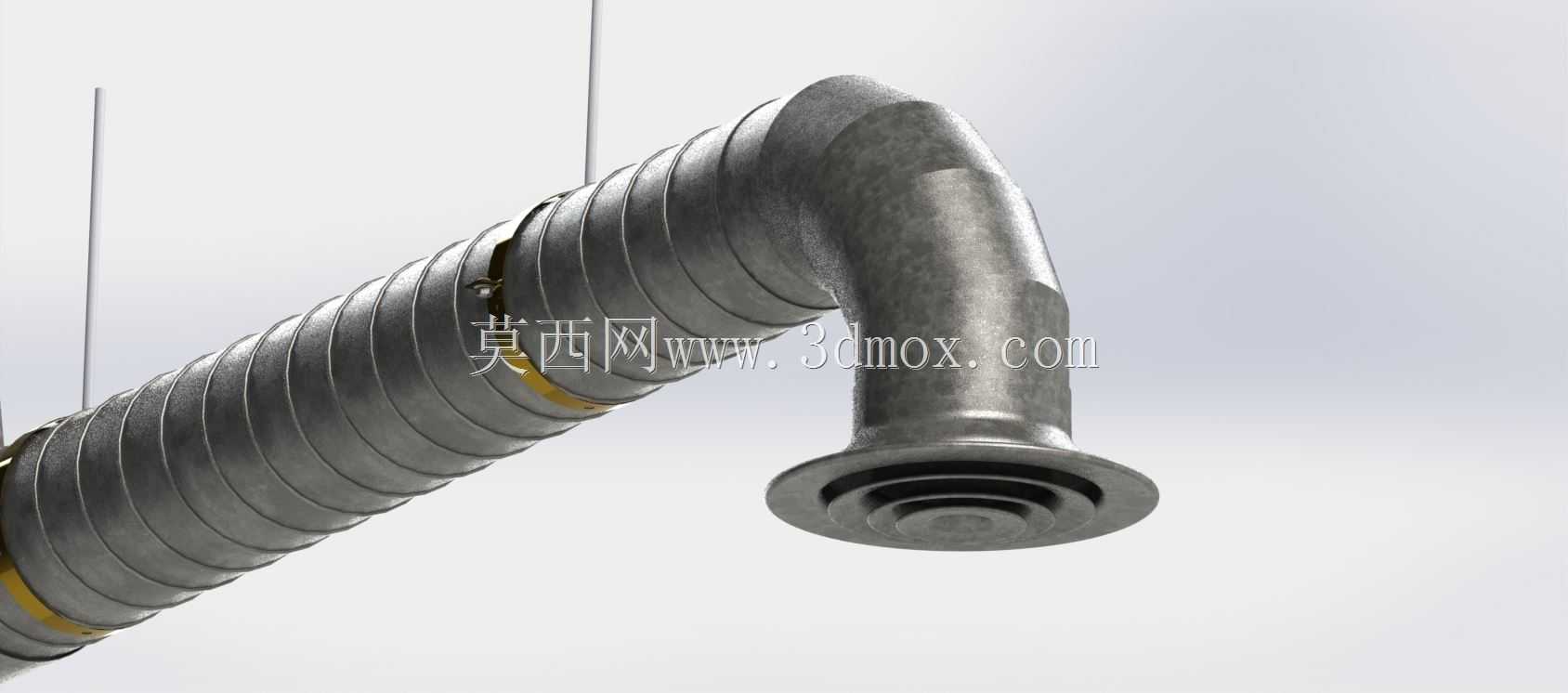

　　在商用建筑暖通系统、工业厂房通风换气、洁净车间气流组织排布场景中，这类带弯头的螺旋风管送风口是末端送风的核心组成部件，承担着将处理后的温湿度达标空气精准输送至指定区域的作用，区别于普通直连出风口，带90度弯头的结构可以适配吊顶内局促的排布空间，避开梁体、消防管线、电缆桥架等障碍物，无需额外增加多段拼接管段就能完成送风方向的转向，大幅降低现场安装的裁切、拼接工作量。从结构设计逻辑来看，螺旋风管段采用螺旋咬边成型工艺，管身的螺旋加强筋在不额外增加板材厚度的前提下，大幅提升了管体的径向抗负压能力，避免风机启停过程中管内外压差变化导致的管体吸瘪变形，同时螺旋咬边的密封连续性优于普通直缝焊接风管，能有效降低送风过程中的漏风率，

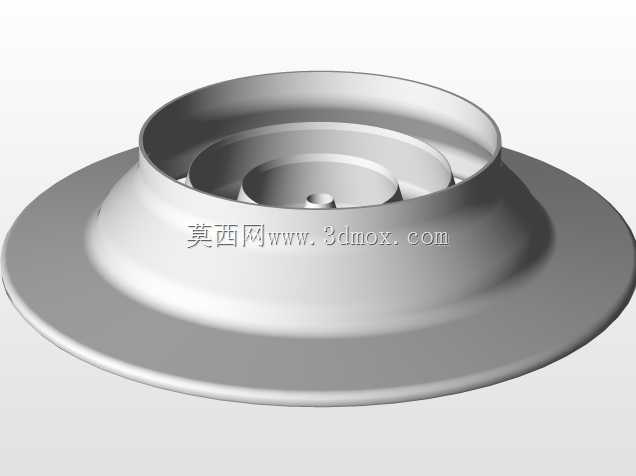

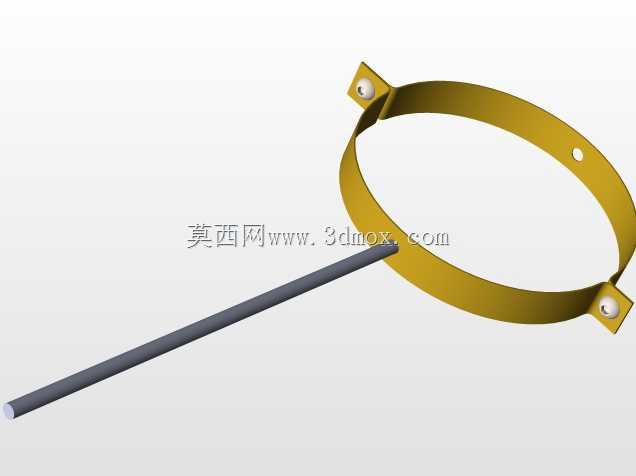

　　减少输送过程的冷量或热量损耗。弯头段与螺旋风管的衔接处采用抱箍卡接配合密封胶条的结构，而非传统焊接固定，一方面是为了适配现场安装时的角度微调需求，另一方面也方便后期运维过程中拆卸清理管内积尘，尤其是在餐饮后厨排风、工业除尘这类含尘含油的送风排风场景中，可拆卸结构能大幅降低运维清理的难度。末端的送风口采用多层环形散流结构，出风面的环形导流片可以将送出的气流以辐射状向四周扩散，避免直吹人体产生的不适感，同时散流口的颈部尺寸与弯头出口做了等径匹配，不会出现截面突变导致的局部风阻激增，能有效降低送风过程的气流噪音，适配办公区域、医疗场所这类对噪音控制有较高要求的应用场景。从安装边界来看，螺旋风管段的外径尺寸适配常规暖通系统的通用风管规格，

　　弯头的转弯半径做了优化设计，既不会因为转弯半径过小导致风阻陡增，也不会因为转弯半径过大占用过多吊顶内安装空间，弯头与主风管、末端散流器的连接端均预留了标准抱箍安装位，现场安装时无需额外制作连接法兰，只需匹配对应规格的卡箍就能完成固定，整体安装公差控制在合理范围内，能适配多数商用建筑吊顶内的管线排布公差。在实际选型应用中，这类结构的送风组件常被用于吊顶高度有限的办公区域、商业综合体商铺隔间、医院病房等场景，相比传统的矩形风管加弯头的组合，圆形螺旋风管的结构在同等截面积下的风阻更小，送风距离更远，同时圆形结构的抗结露性能优于矩形风管，配合保温层施工时能更紧密地贴合管体外壁，减少冷桥现象的产生，

　　避免夏季送风时管体外壁结露滴水损坏吊顶装饰面。设计过程中需要重点关注弯头处的气流导向，弯头内壁做了顺滑过渡处理，没有突兀的折角，能减少气流经过弯头时产生的涡流，降低局部阻力损失，同时管身的螺旋结构也能对管内气流起到一定的整流作用，让送出的气流更加平稳，减少散流口处的气流偏斜问题，保证送风覆盖区域的气流均匀度达标。
