螺旋槽机用硬质合金铣刀结构设计

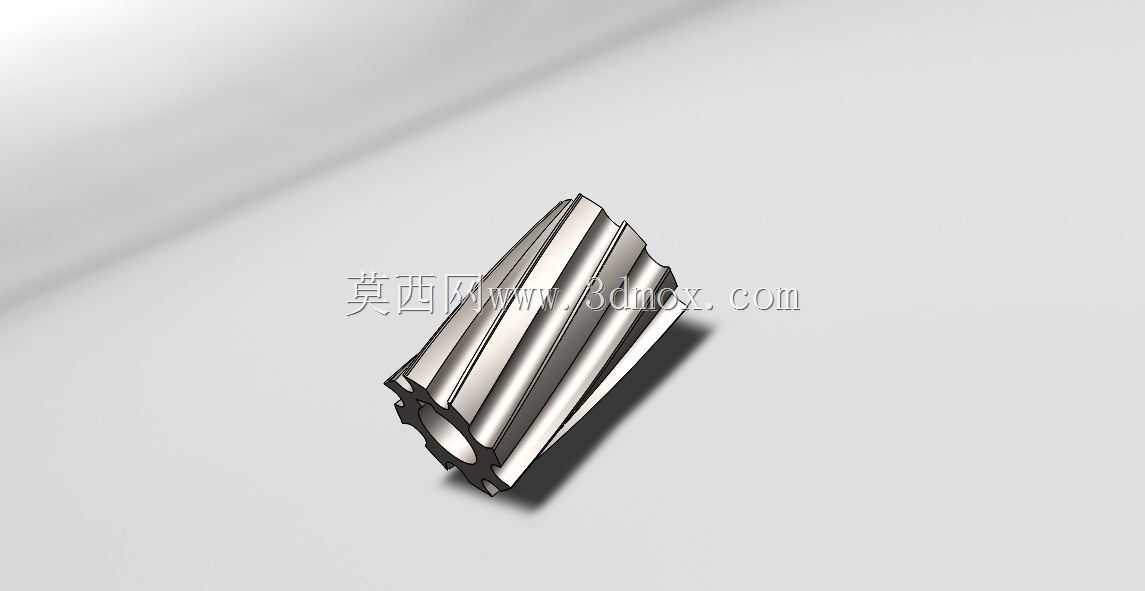

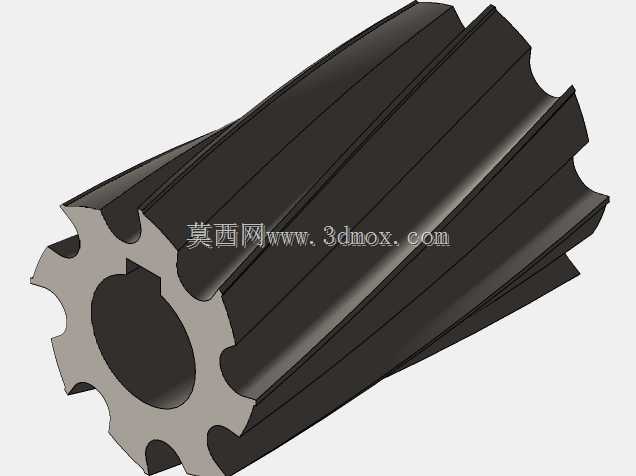

这款铣刀主要应用于普通铣床、数控加工中心的金属切削作业场景，可针对碳钢、合金钢等常见金属工件完成平面铣削、沟槽加工、成型面铣削等工序，是机械加工车间里完成粗加工、半精加工工序的核心切削刀具之一，能够适配立式、卧式等多种安装布局的机床设备，在通用机械零件加工、模具型腔粗加工、五金构件成型加工等场景中都能发挥稳定的切削作用。从功能特性来看，这款铣刀采用多刃螺旋槽结构设计，切削过程中多刀齿依次切入工件，能够有效分散单齿承受的切削冲击力，降低切削过程中的振动幅度，同时螺旋型的排屑槽可以在切削转动过程中顺畅引导切屑排出，避免切屑堆积在切削区域刮伤已加工表面，也能减少切屑卡滞造成的刀具崩损风险，刀具端部的定位结构能够保证装夹后的同轴度，减少高速转动时的径向跳动，提升切削过程的稳定性与加工面的平整度。在设计思路上，这款铣刀优先考虑了切削效率与刀具耐用度的平衡，刀齿的切削角度经过合理匹配，前角设置适配常见钢材的切削特性，能够降低切削过程中的切削阻力，减少机床主轴的负载，后角的设置则可以避免刀齿后刀面与工件已加工表面产生过度摩擦，延长刀具的连续使用寿命，刀体整体采用等强度结构设计，在保证排屑槽足够容屑空间的前提下，尽可能提升刀体的整体刚性，避免大切深切削时出现刀体弯折变形的问题。从外形尺寸与安装边界来看，这款铣刀的有效切削高度为26毫米，刀体夹持端直径为12毫米，整体总长度为40.6毫米，螺旋槽的螺旋角度设置为30度，这个角度参数能够在切削时实现更平稳的斜角切入，减少直齿铣刀切入时的冲击感，装夹时需要匹配对应直径的弹簧夹头，保证装夹夹持长度不小于刀体总长的三分之一，避免切削过程中出现刀具打滑窜动的问题，安装时需要保证刀具轴线与机床主轴轴线的同轴度误差在允许范围内，防止出现偏磨导致刀具提前失效。在实际加工使用中，这款铣刀可以根据加工材料的硬度调整合适的切削转速与进给量，针对低碳钢类软质材料可以适当提高进给速度提升加工效率，针对高硬度合金钢则需要适当降低切削参数，配合切削液完成冷却润滑，进一步延长刀具的使用寿命，保证加工尺寸的稳定性。
