轨道交通车载设备轻量化支撑结构

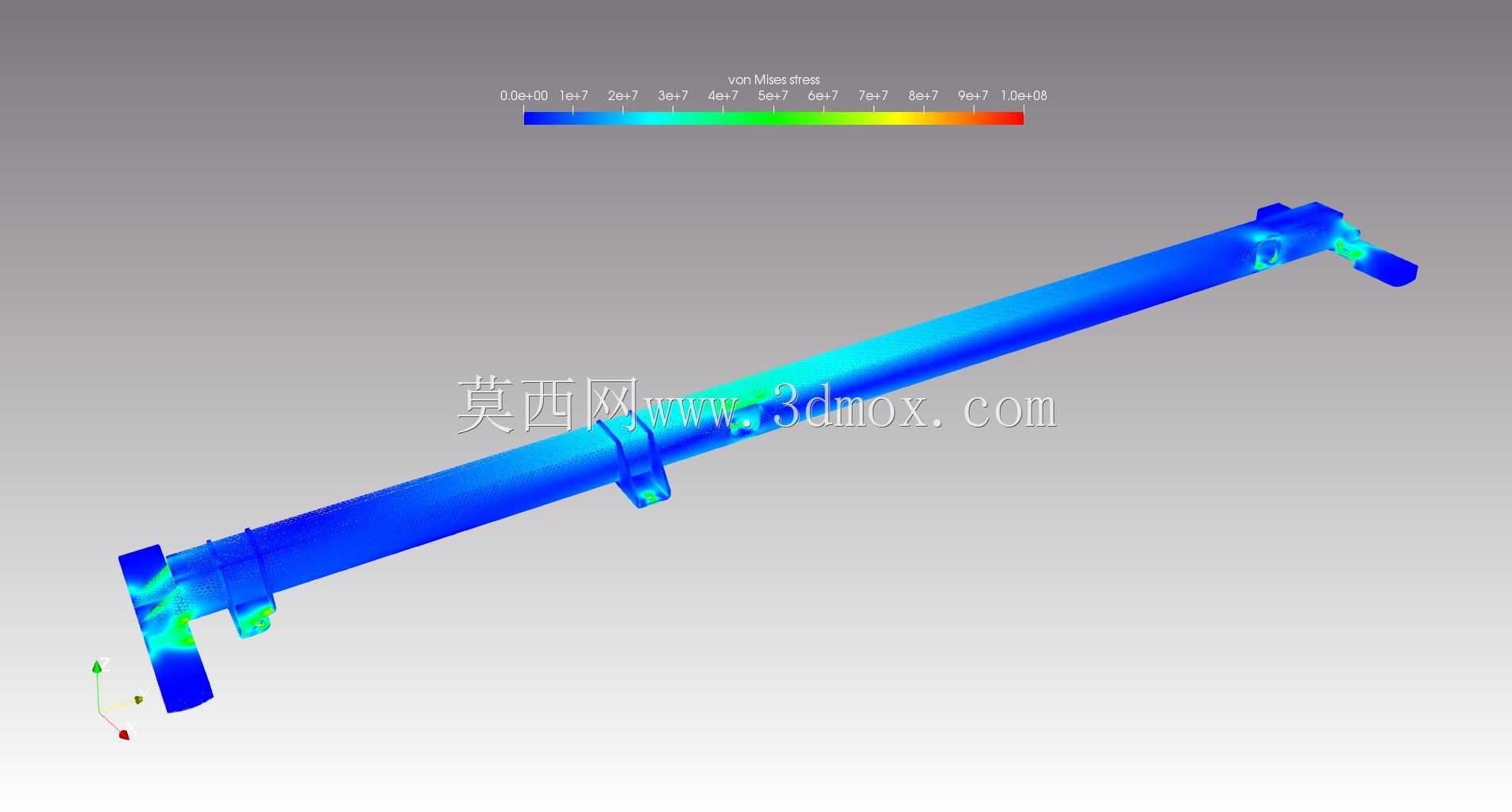

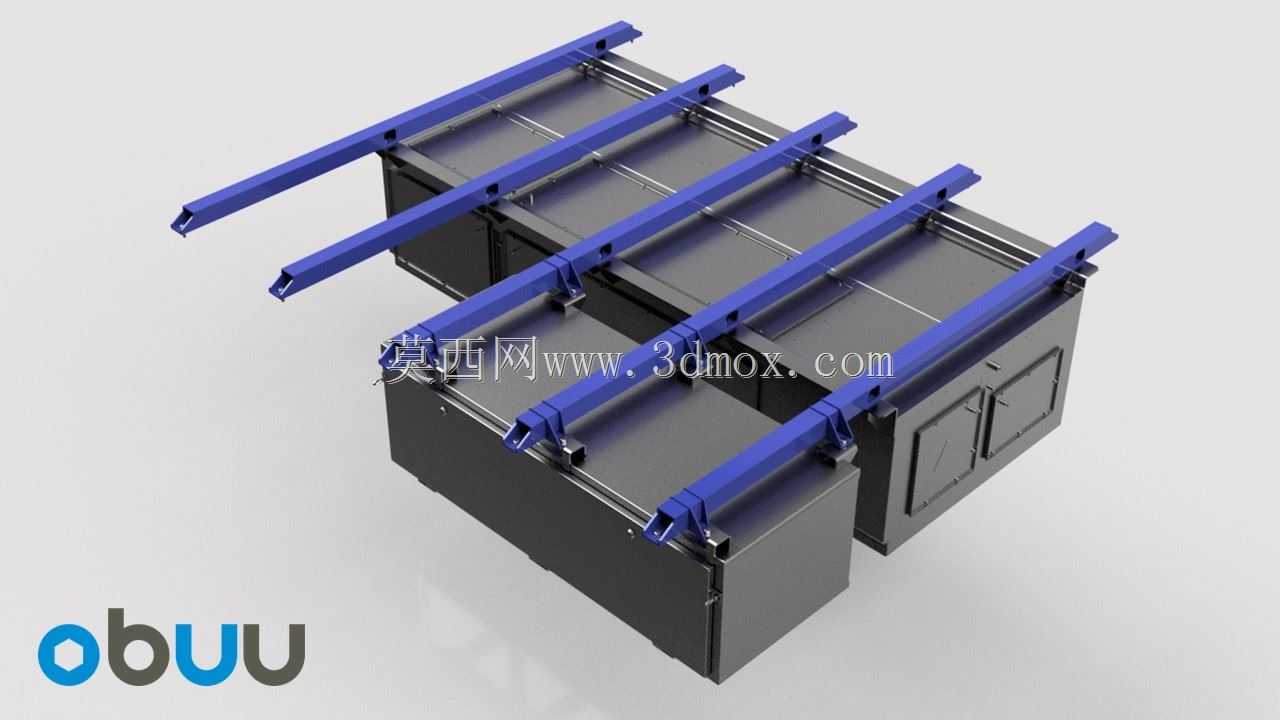

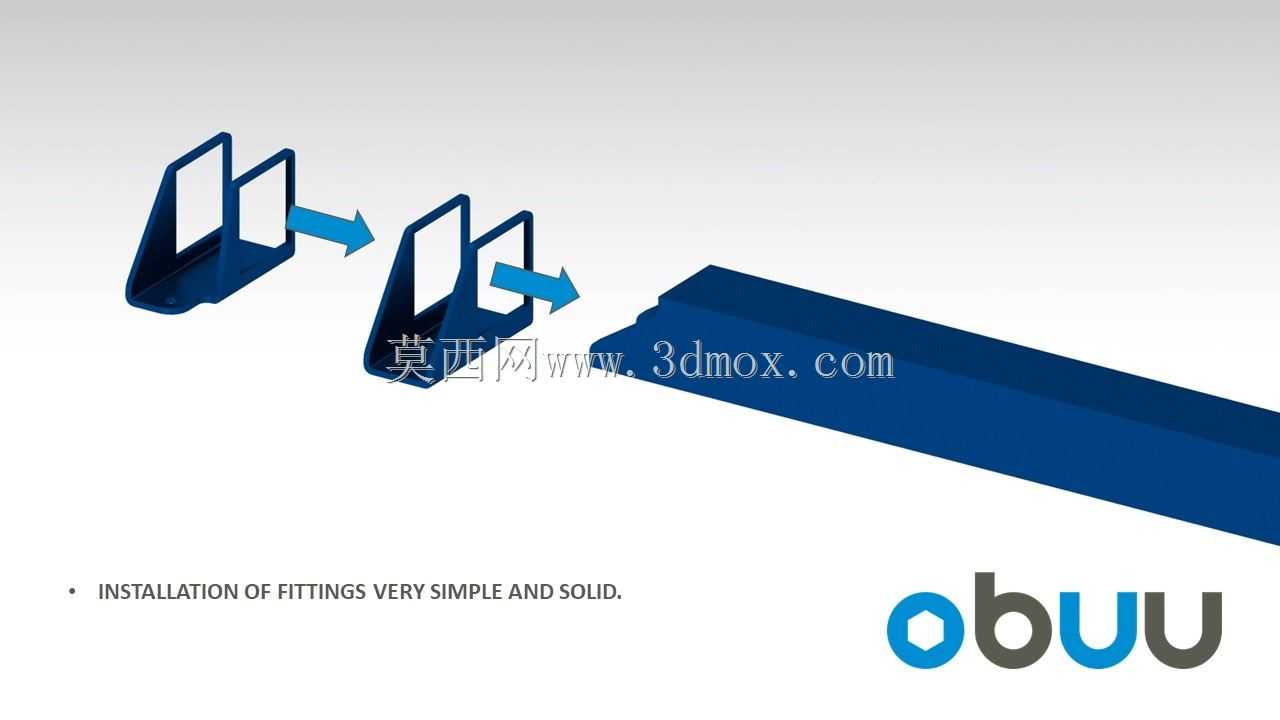

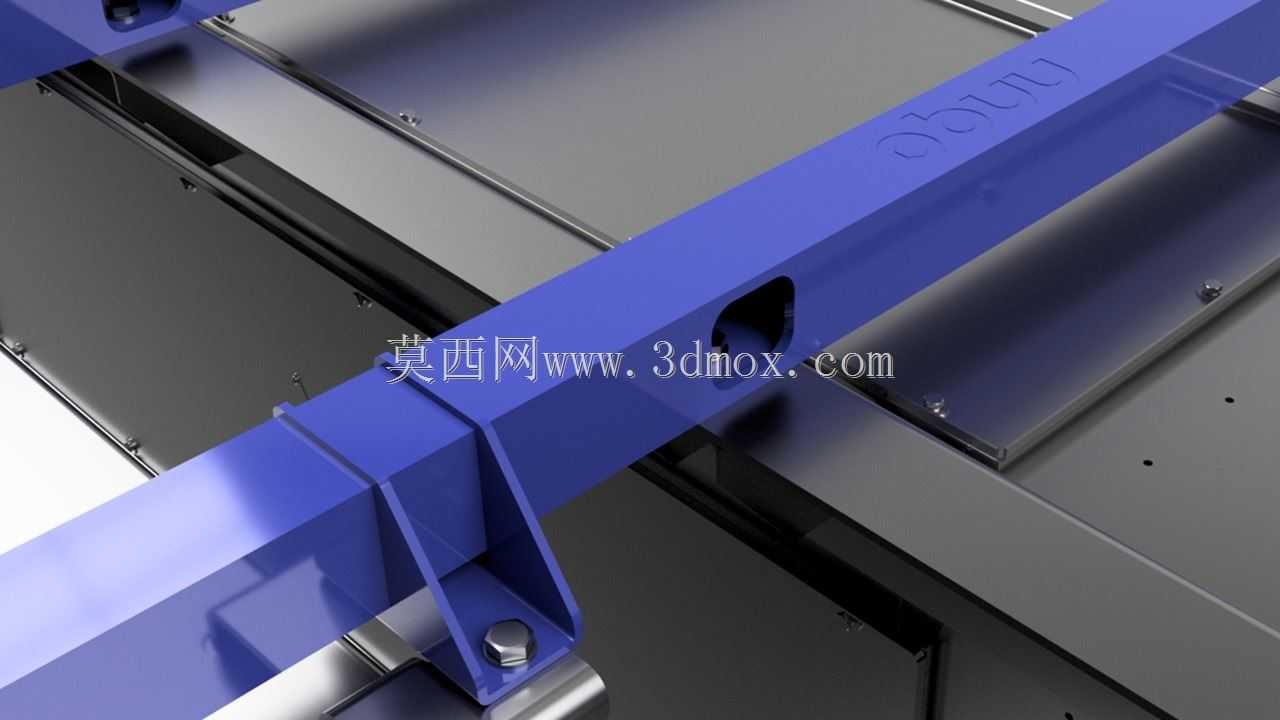

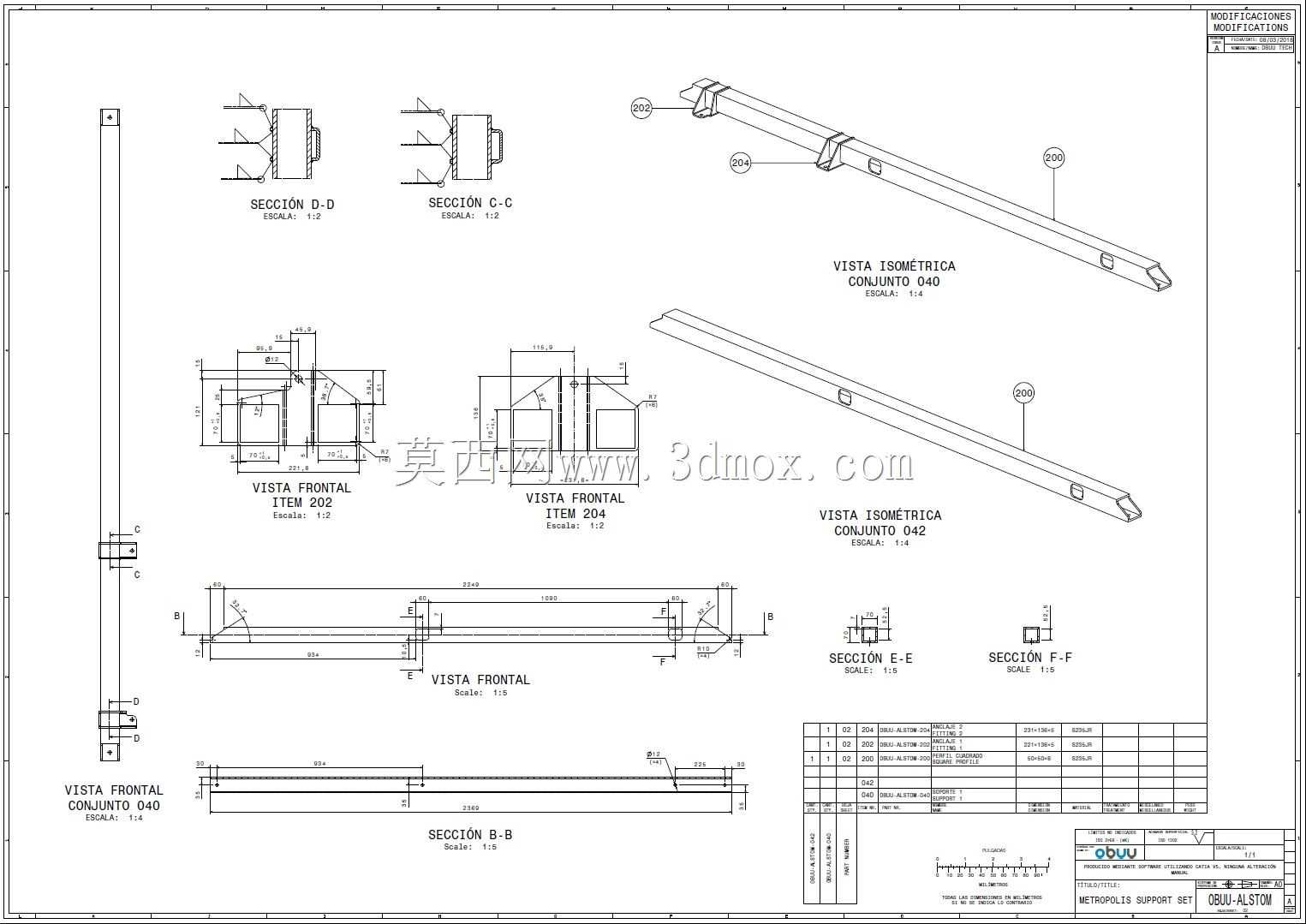

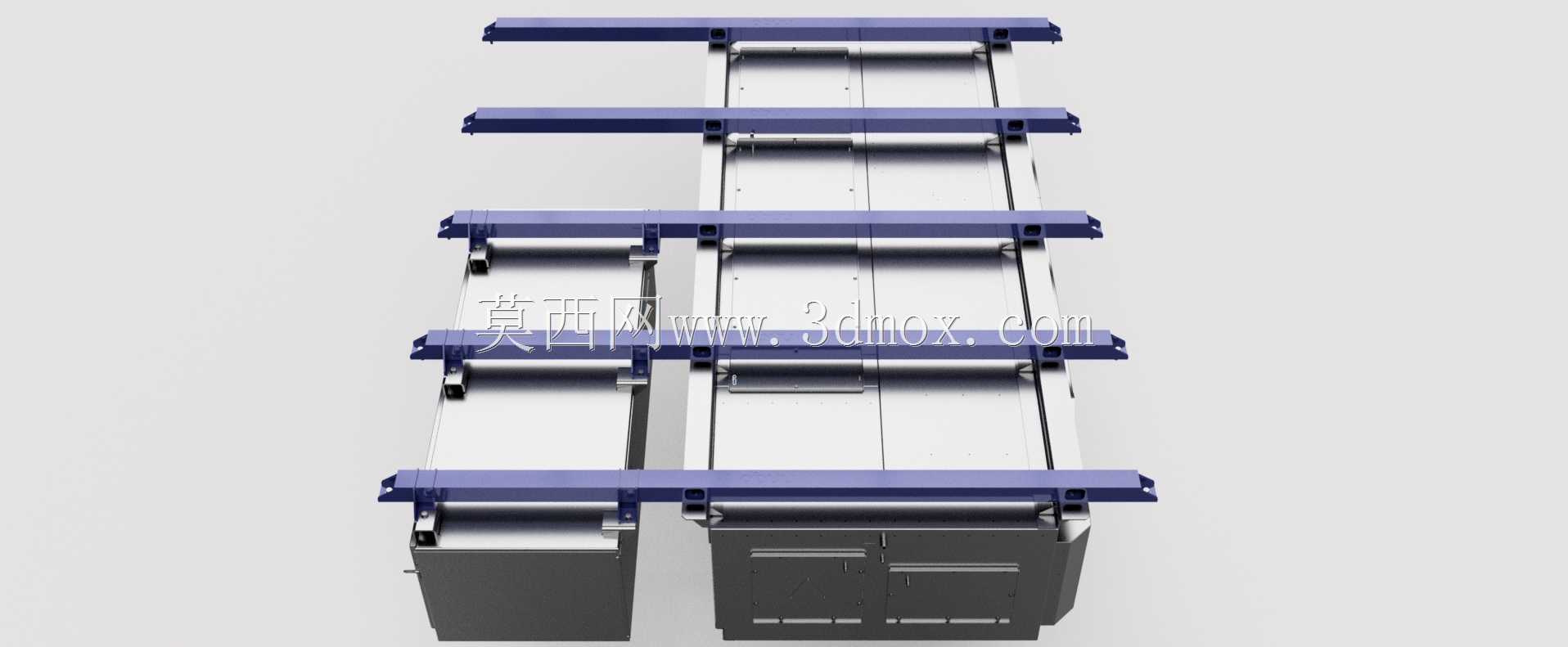

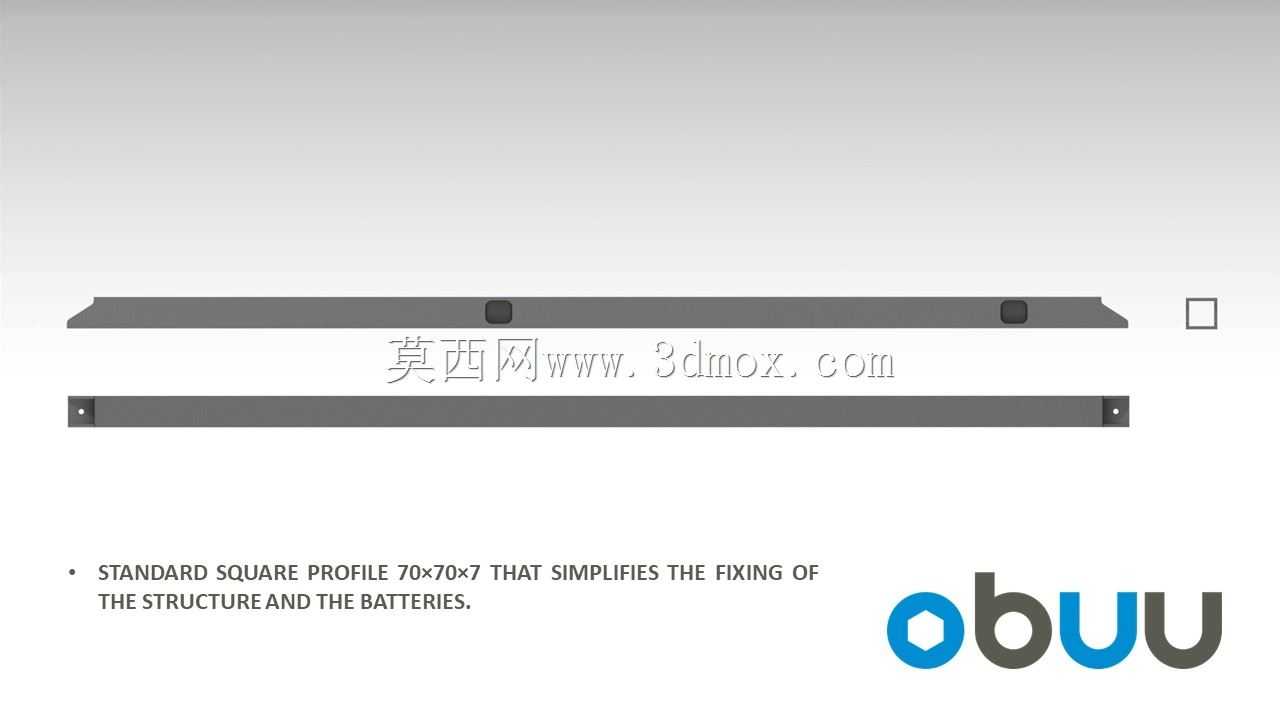

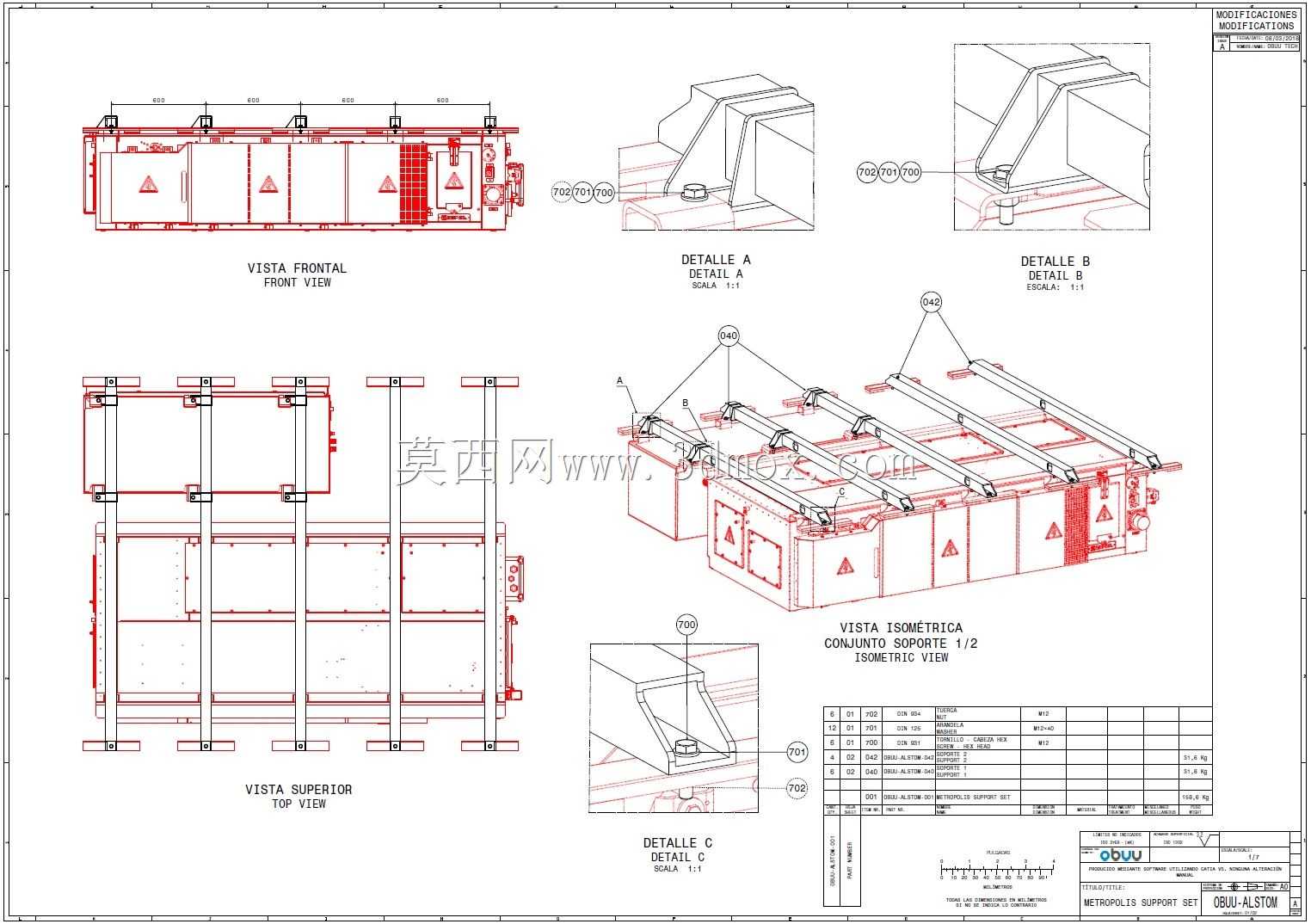

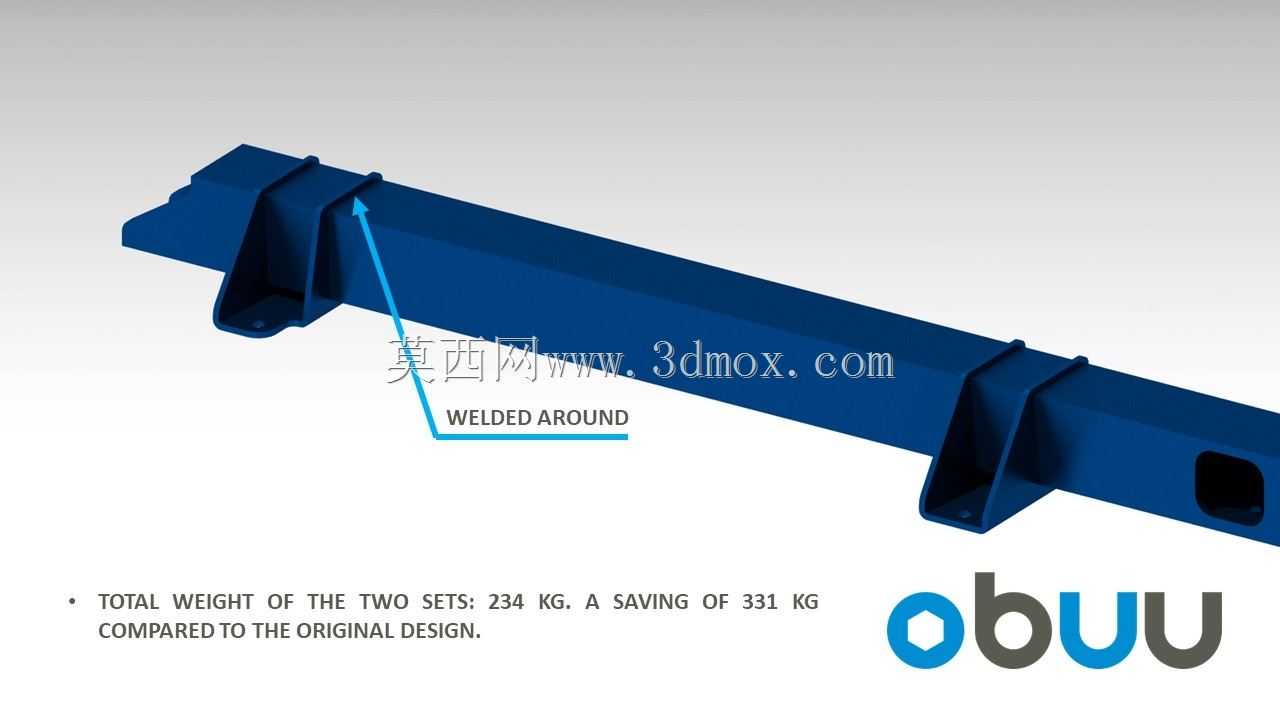

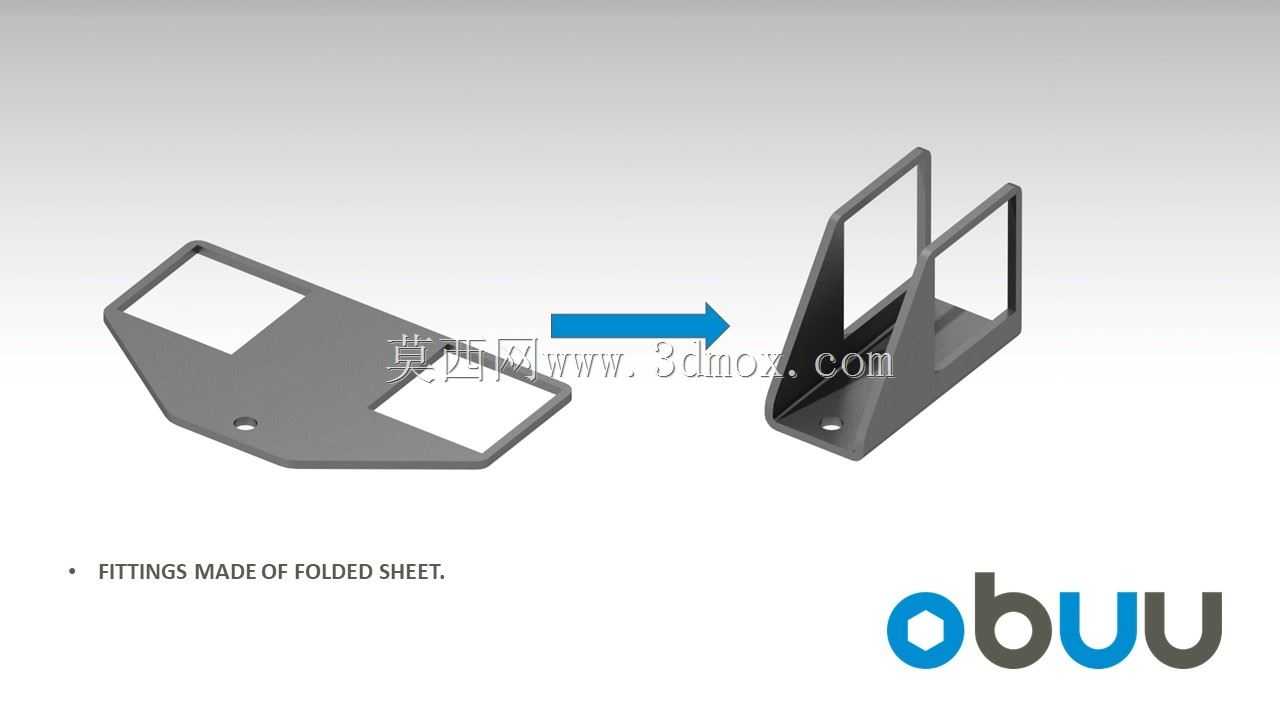

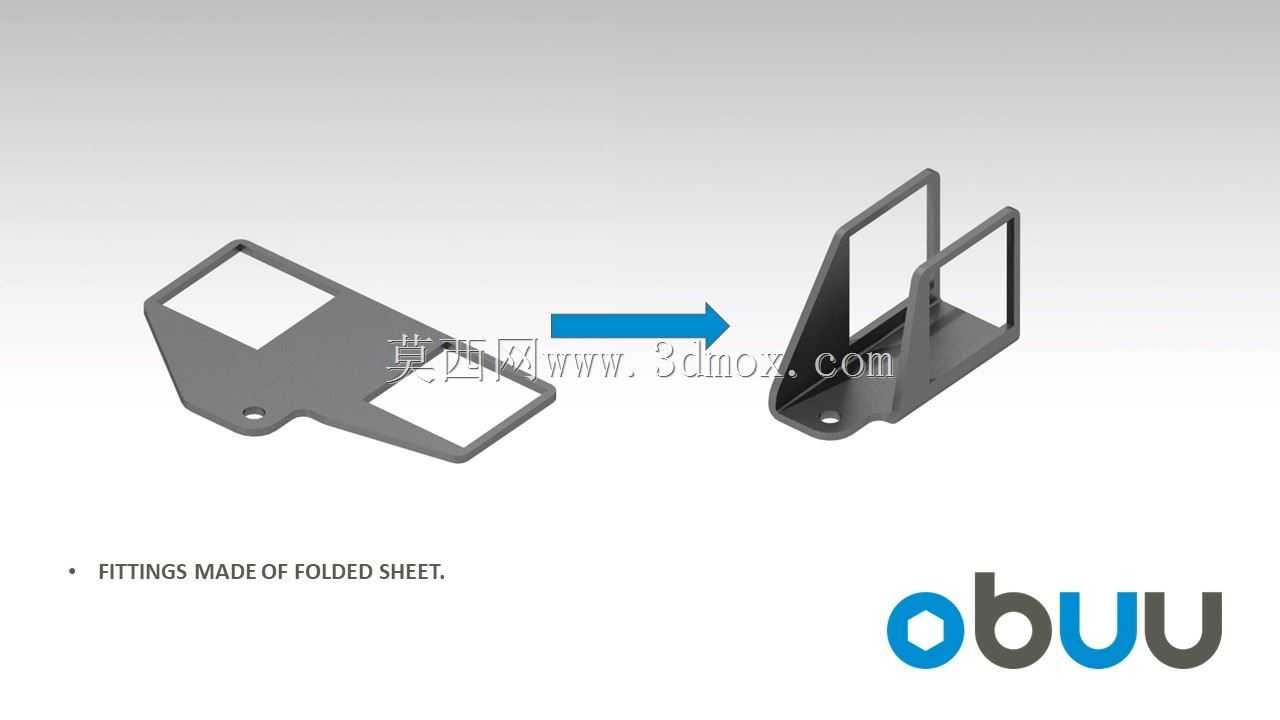

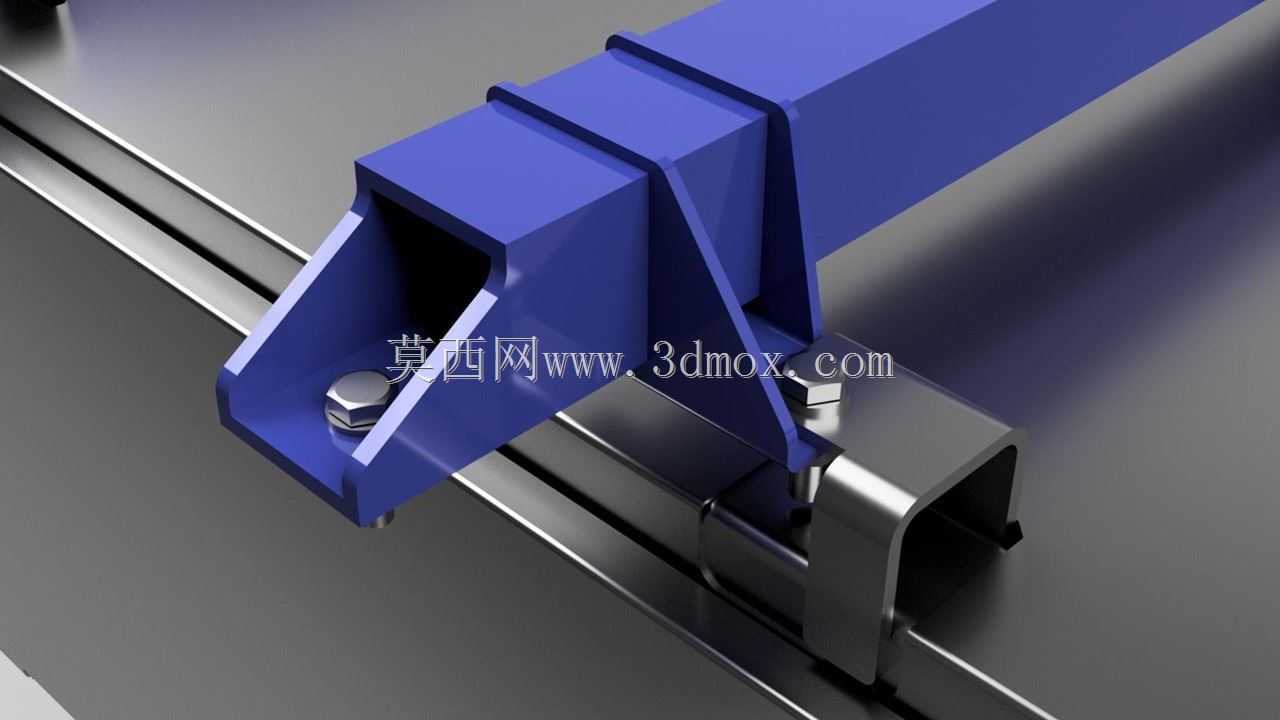

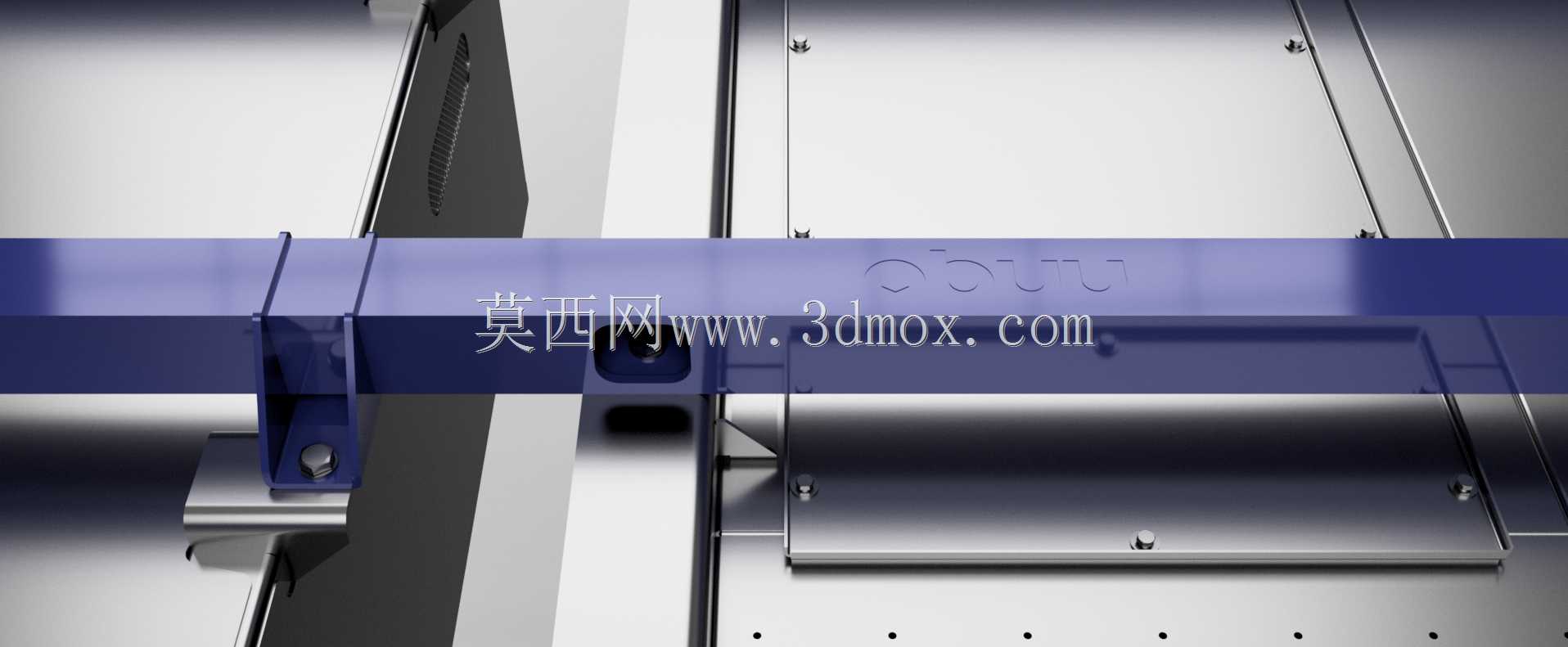

该支撑结构主要应用于轨道交通车载设备的安装固定场景，适配列车运行过程中的复杂振动工况，为车载OBUU设备提供稳定可靠的承载基础，可在列车长期高速运行、频繁启停以及线路颠簸的环境下保持结构强度，避免设备出现移位、松动甚至脱落的风险，保障车载信号、检测类设备的持续稳定运行。在实际使用中，该支撑结构直接对接列车车体的预设安装点位，上方用于固定OBUU功能箱体，承担箱体的全部静载荷与运行过程中的动载荷，同时预留了足够的设备接线、散热空间，不会遮挡箱体表面的接口与检修区域，方便日常运维时的设备拆装与线路排查。产品采用正方形截面型材作为主体承载梁，截面规格为70×70×7，搭配两个焊接式连接配件完成整体组装，整体结构设计简洁，受力路径清晰，型材的截面选型充分匹配承载需求，在保证抗弯、抗扭强度的前提下尽可能压缩材料用量，焊接配件的结构经过优化，无需复杂的加工工序即可实现与型材、车体安装位的精准对接，整体装配流程简单，现场安装时无需特殊工装即可完成定位紧固，大幅降低车载设备的安装作业难度。设计阶段重点围绕轻量化目标开展结构优化，在保留原有列车结构安装接口、不改动车体原有配件适配逻辑的基础上，通过型材截面优化、连接节点集成化设计削减不必要的结构冗余，最终整套支撑结构总重量控制在317.2千克，相比初始压力报告对应的传统支撑方案减重达247.8千克，有效降低列车的自重负载，间接减少列车运行的能耗损耗，契合轨道交通装备轻量化的发展趋势。结构的安装边界完全适配现有列车车体的安装孔位布局，支撑梁的排布间距与上方OBUU箱体的底部安装点位一一对应，横向跨度与纵向伸出长度经过精准校核，既不会超出车体设备舱的安装空间限制，也不会与周边其他车载设备产生干涉，安装完成后支撑结构与箱体、车体之间贴合紧密，无多余突出结构，不会影响设备舱的整体空间利用率。
