轨道交通车载OBUU设备安装承载支架

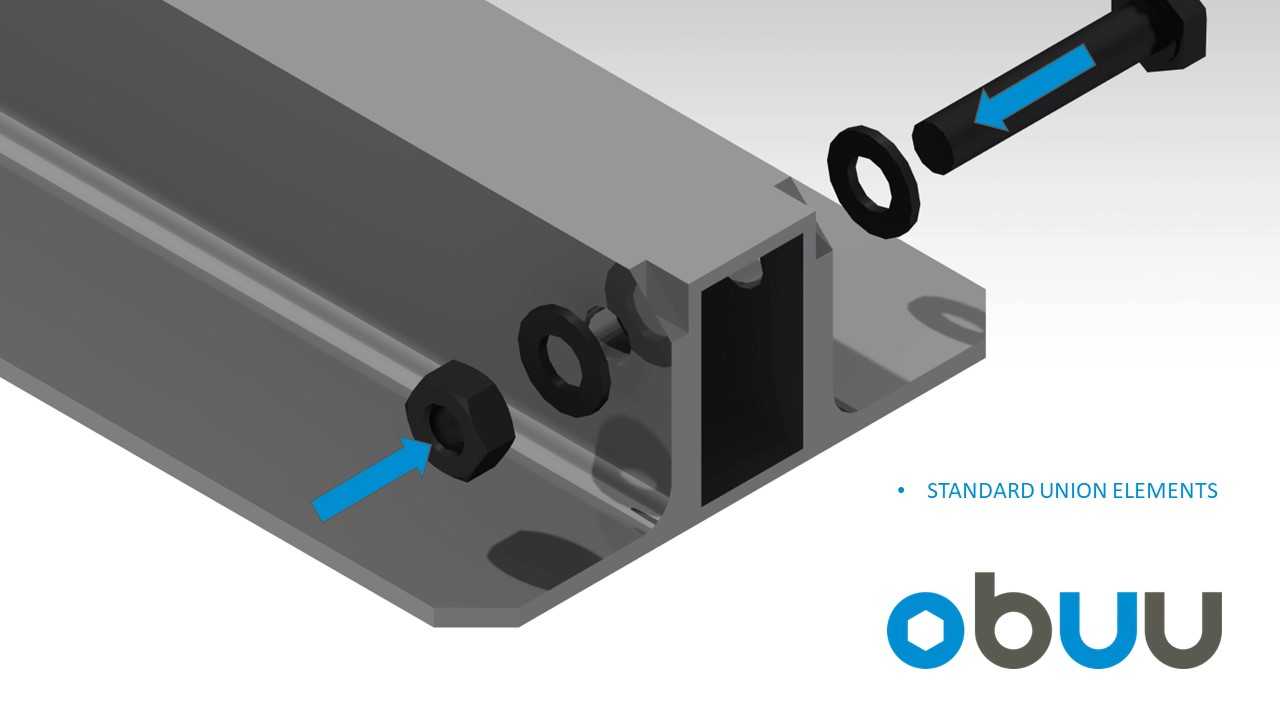

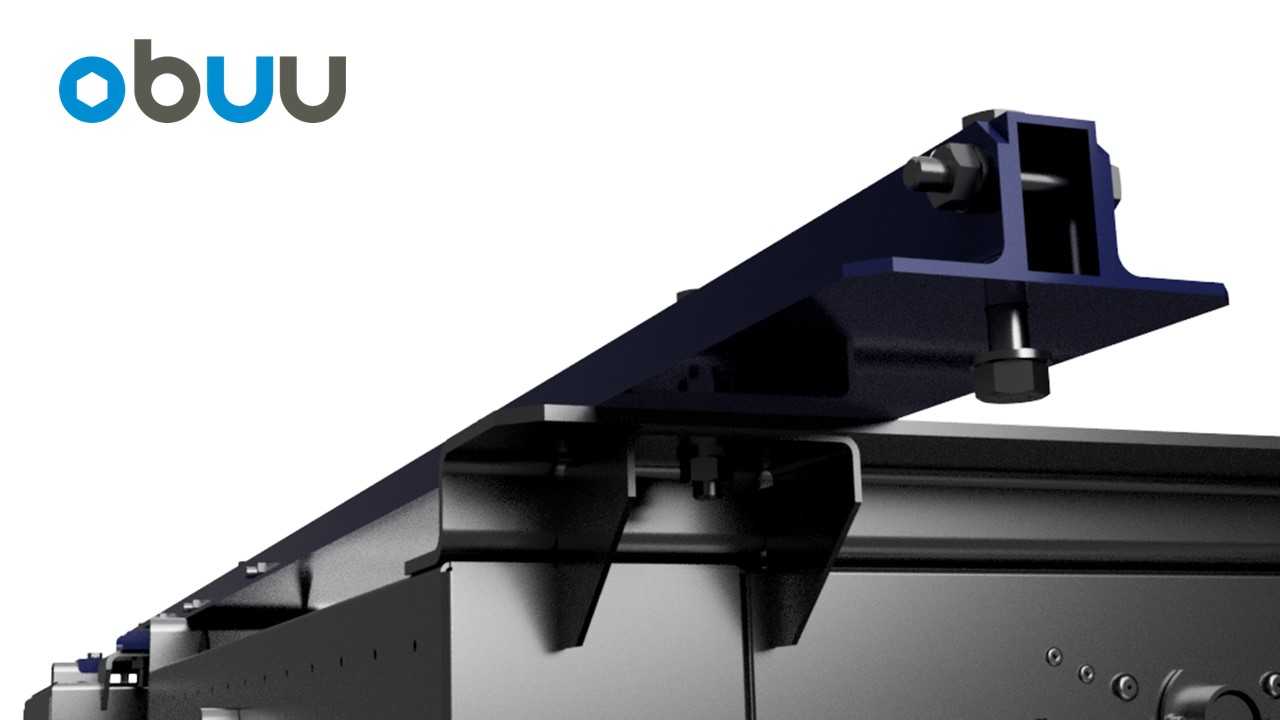

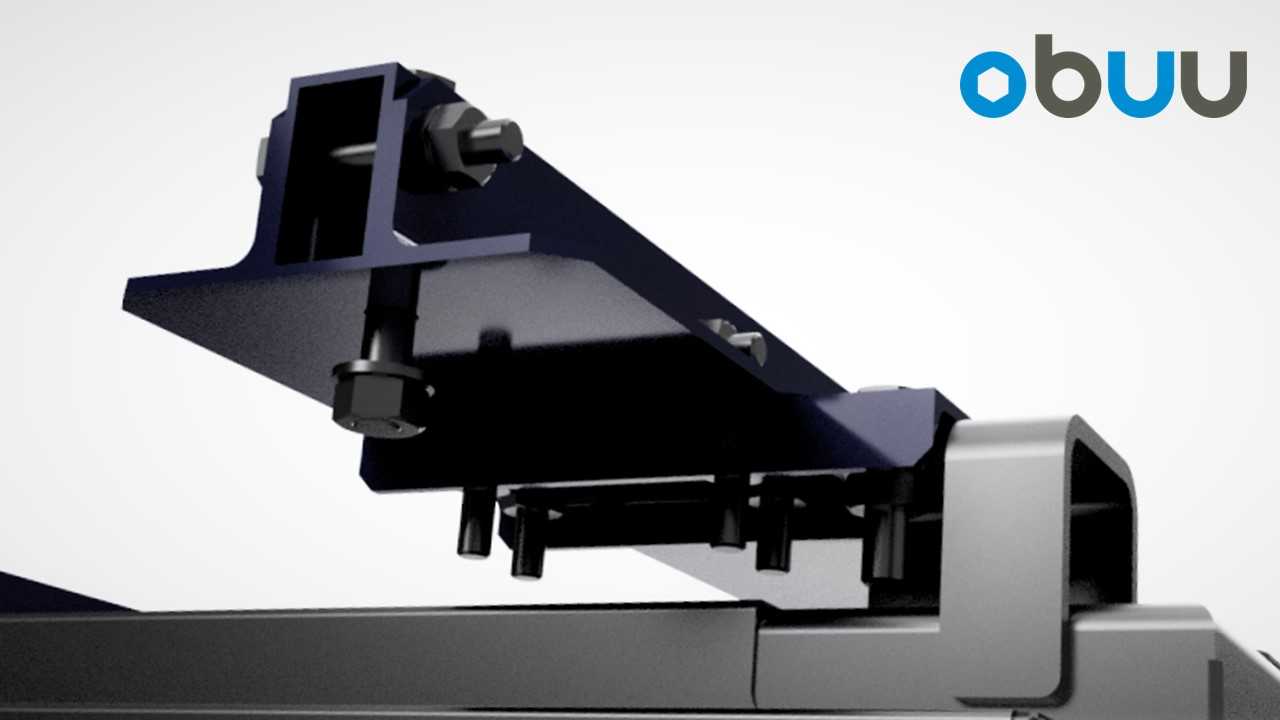

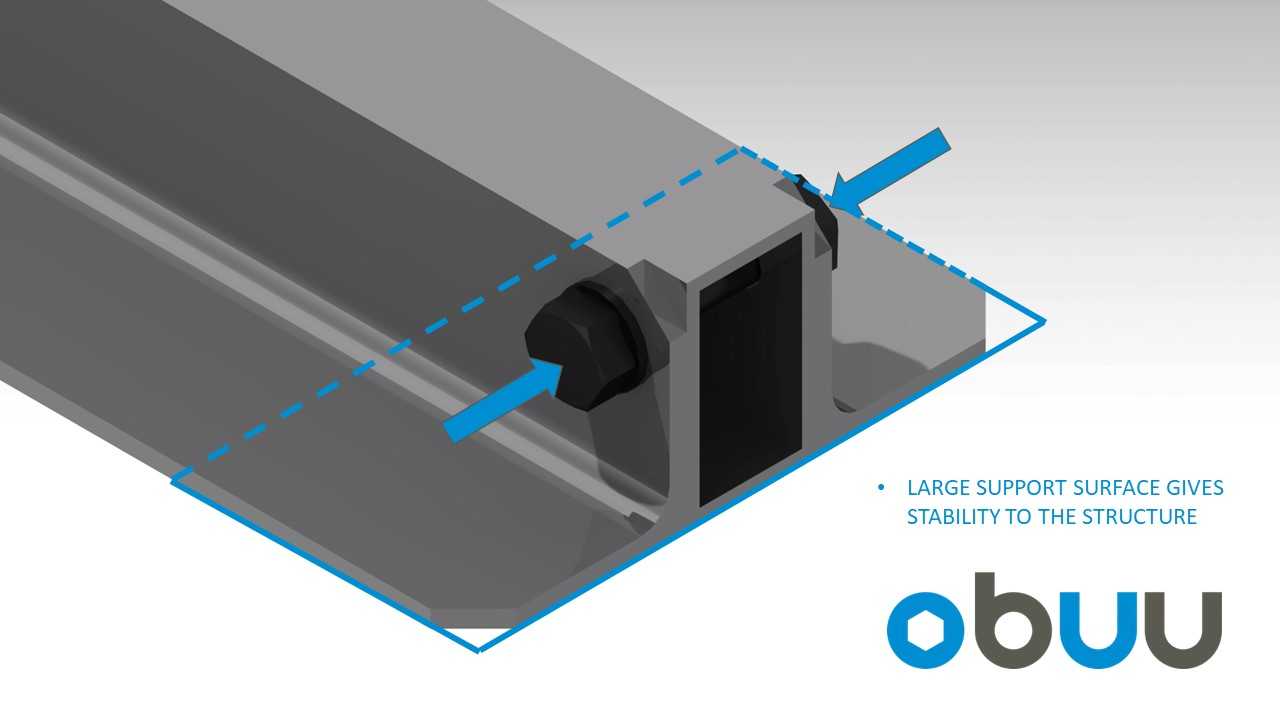

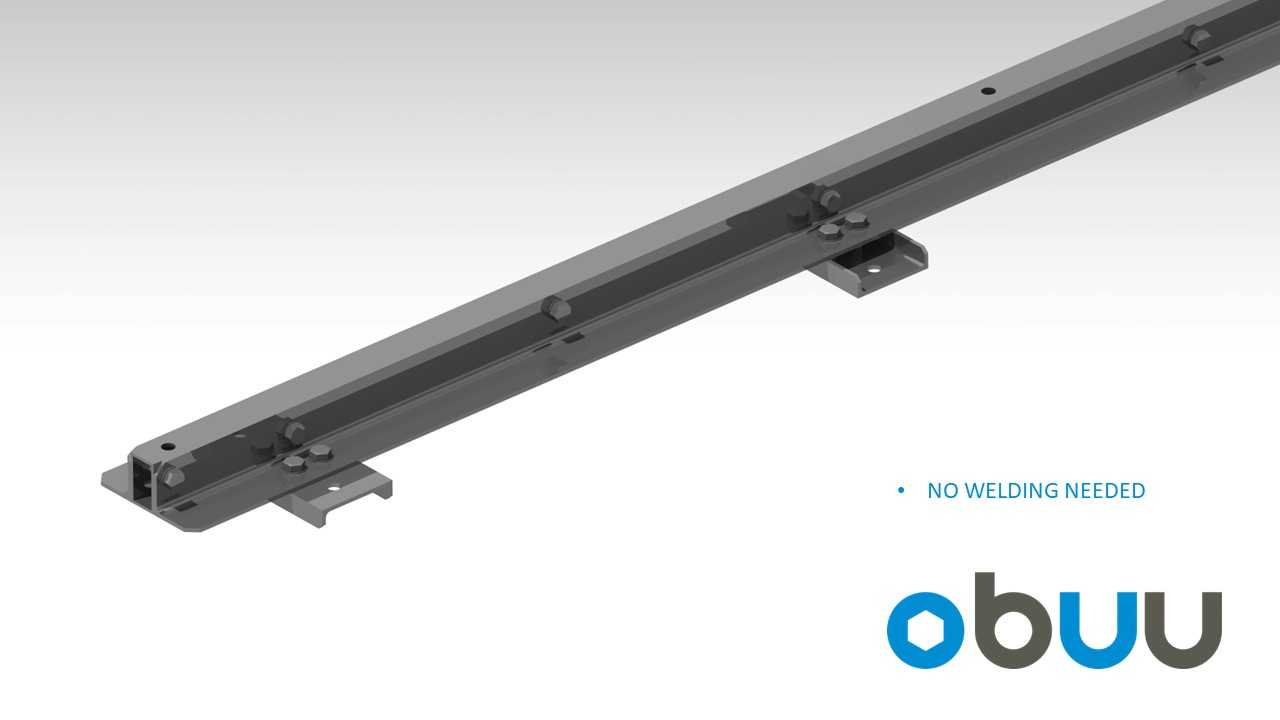

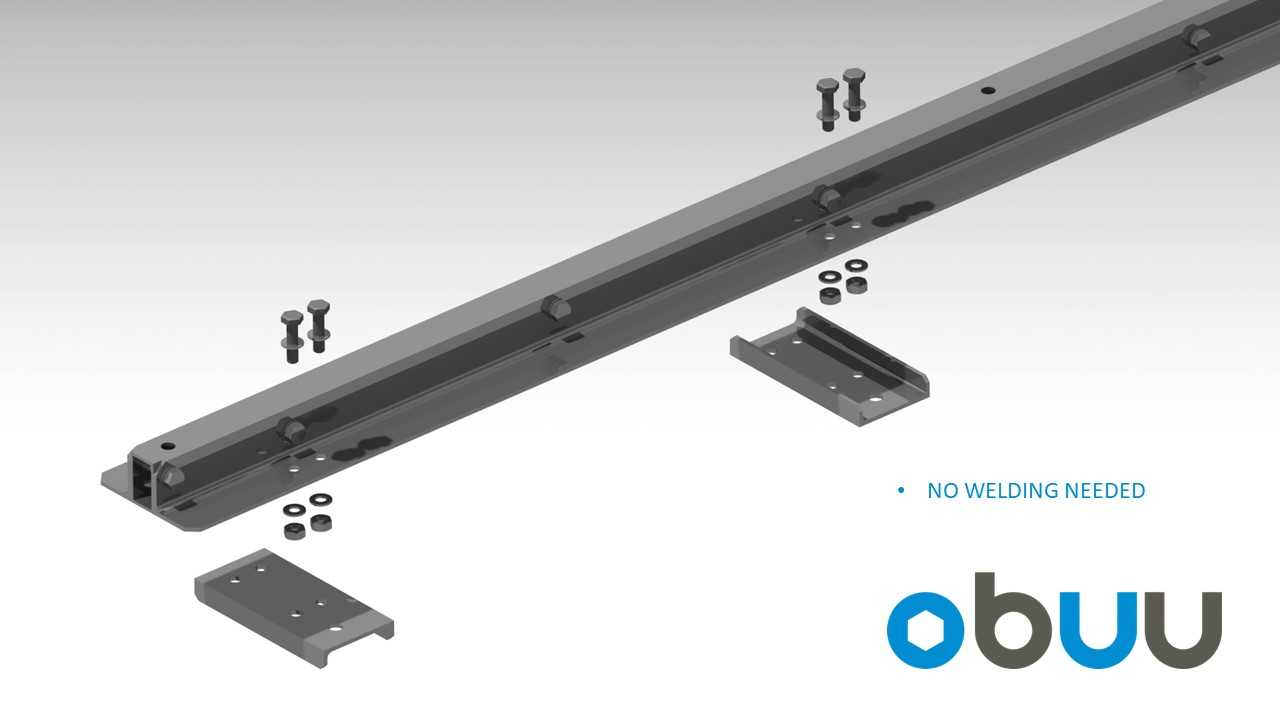

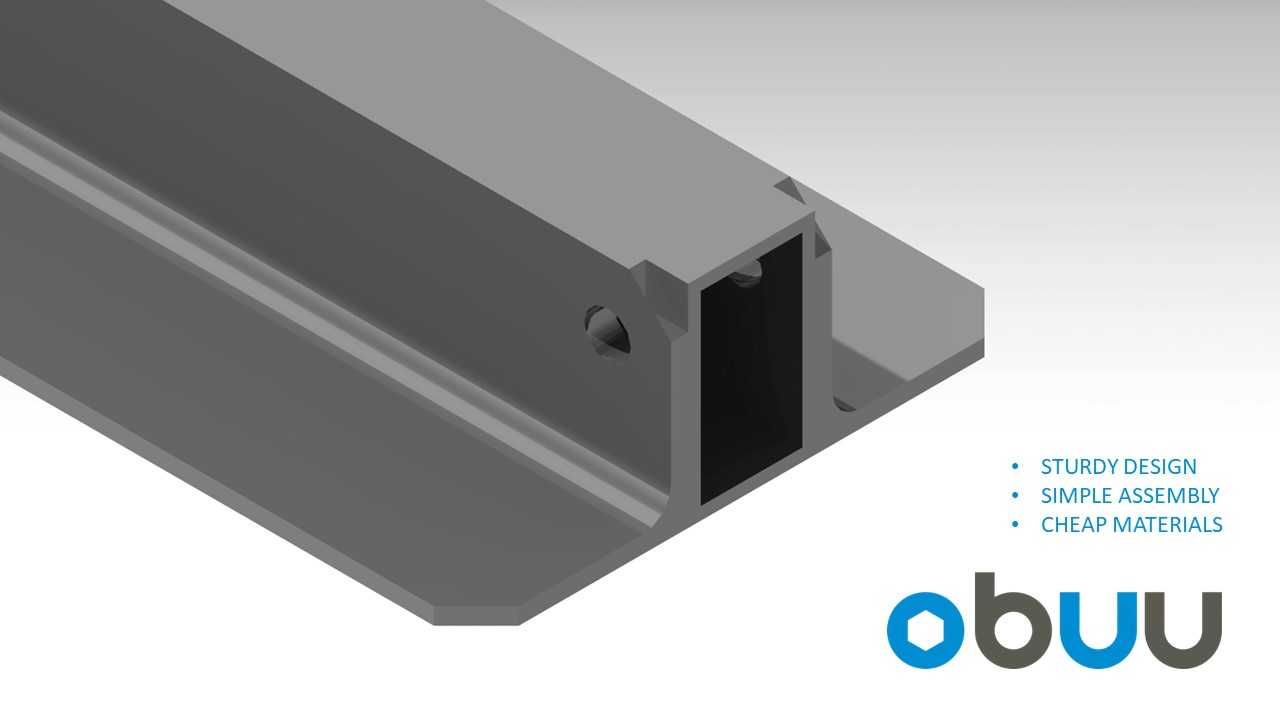

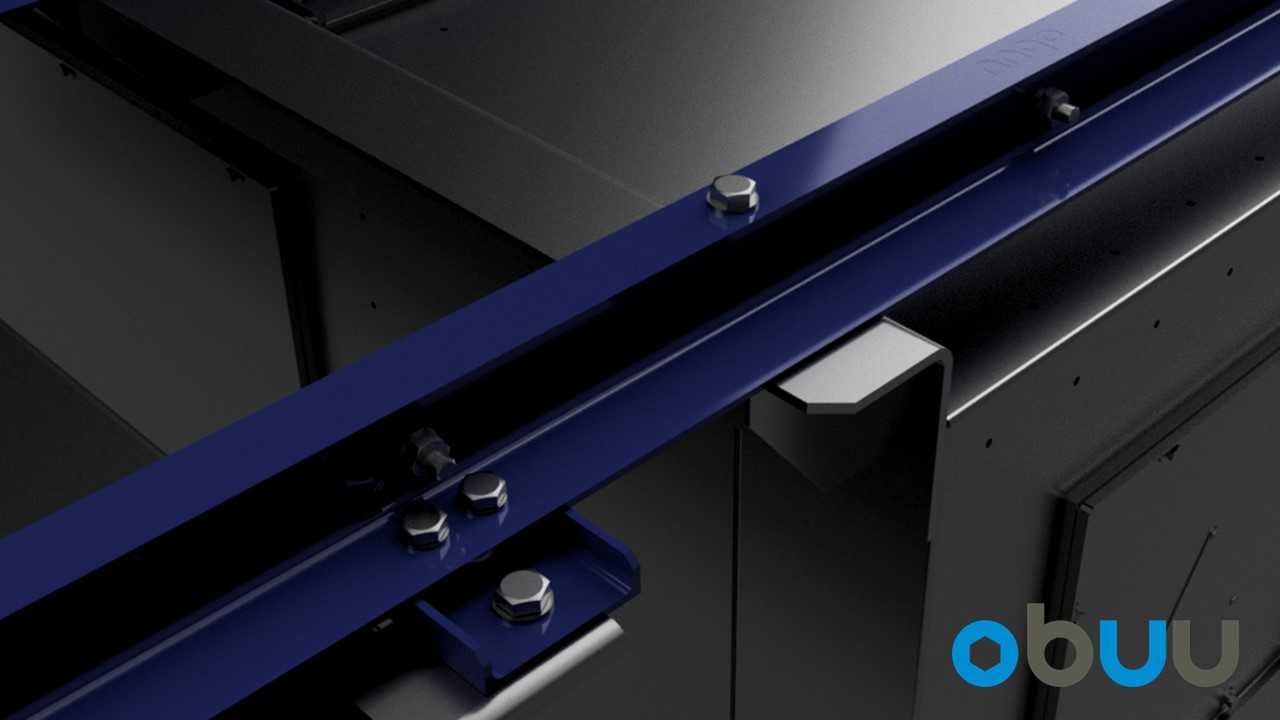

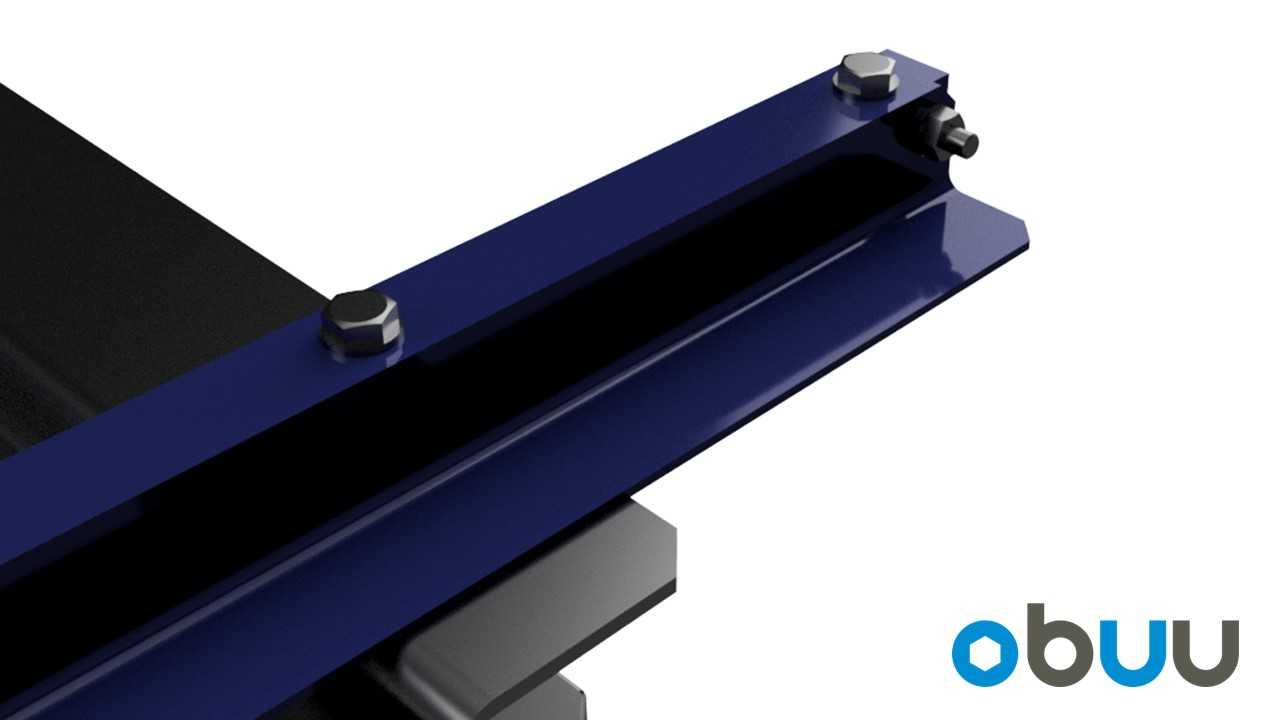

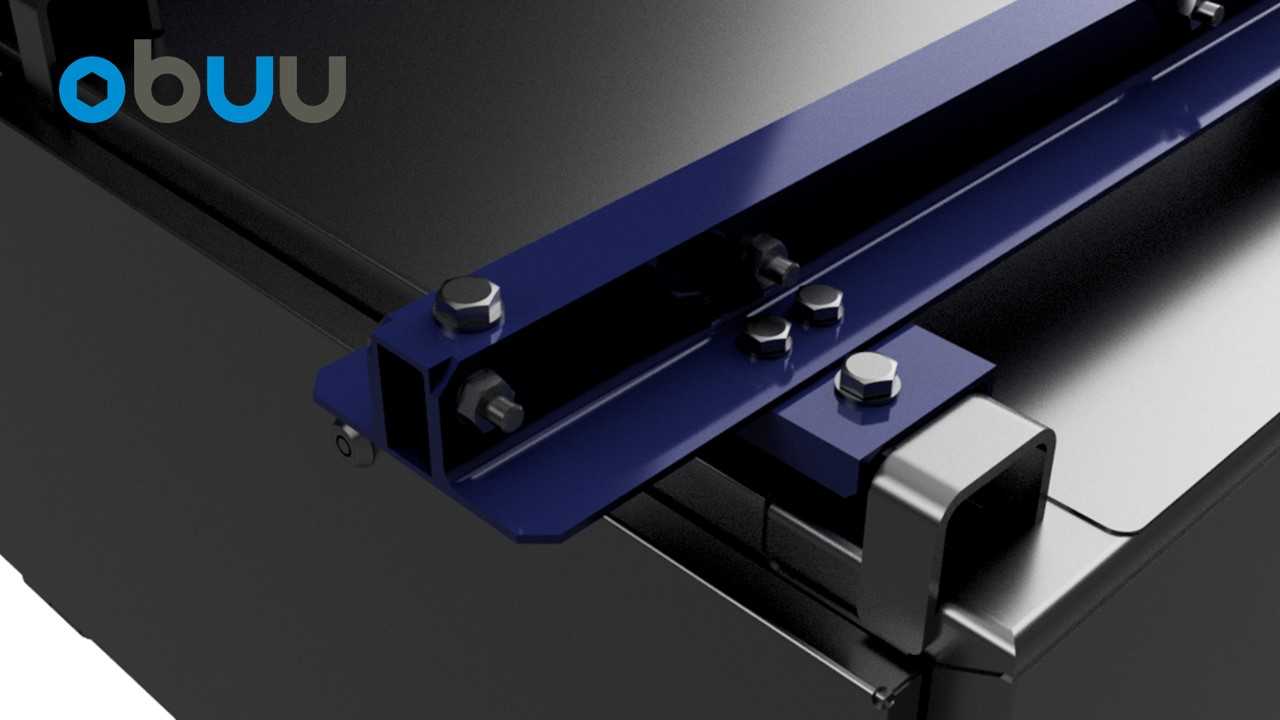

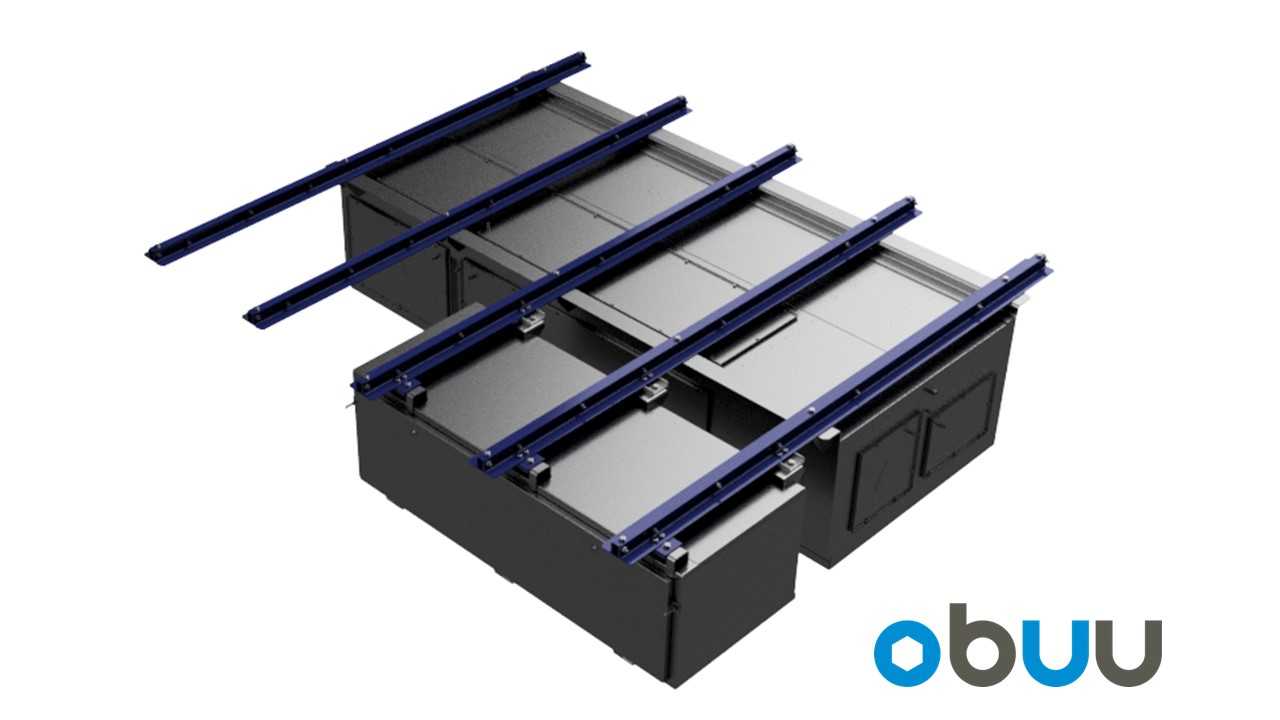

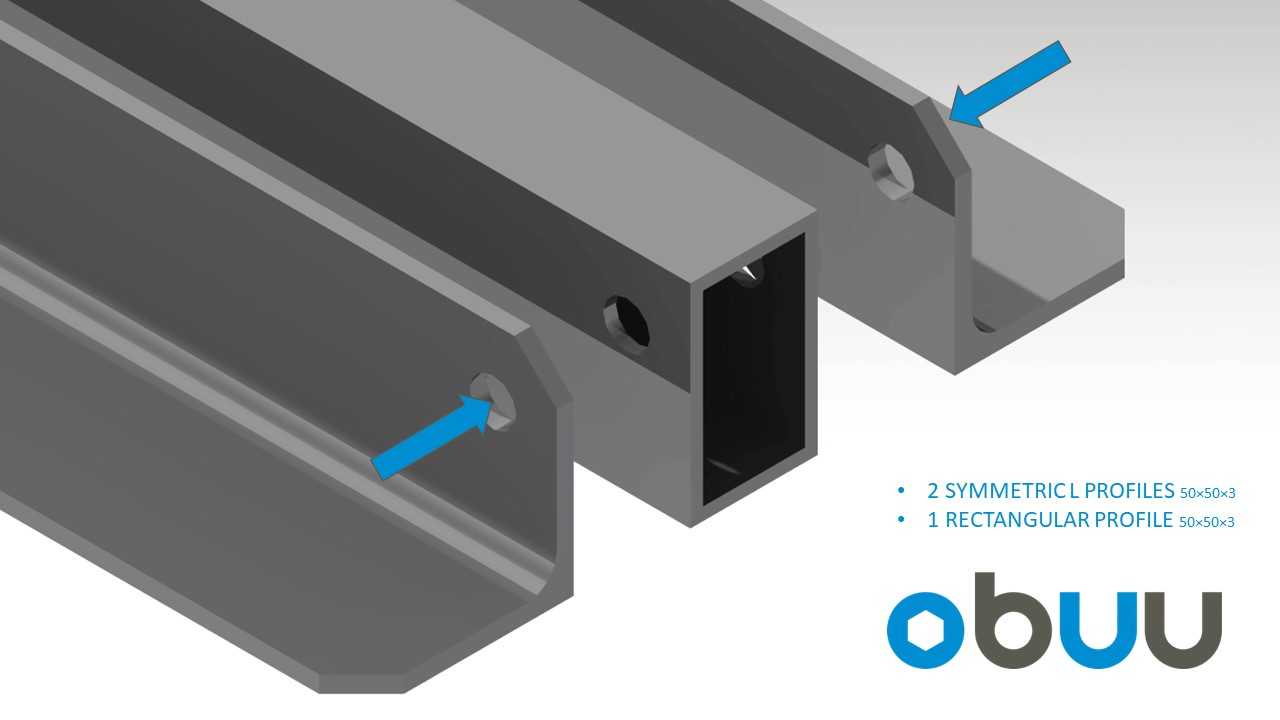

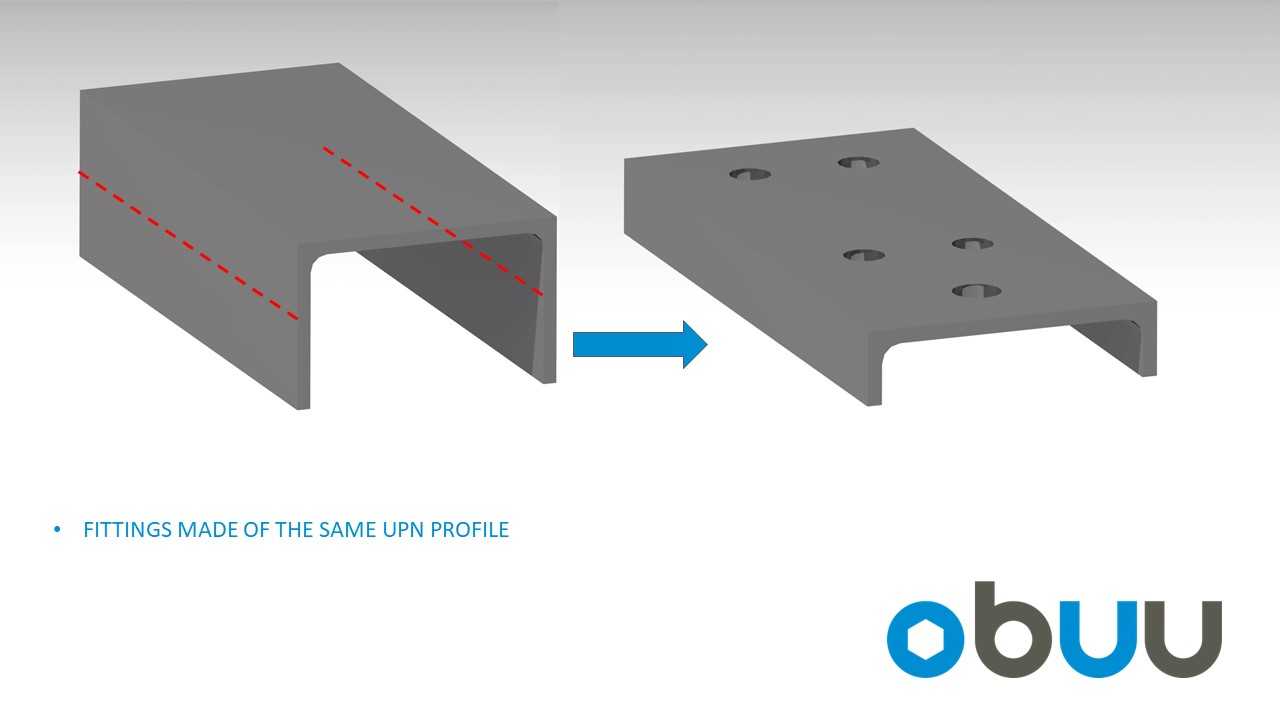

在轨道交通车载电子设备的安装布局中，这类承载支架主要用于固定车载OBUU单元，解决车厢内设备安装的空间适配与承重需求，适配列车运行过程中的振动工况，避免设备出现移位、连接松动的问题。整套支架的设计完全依托标准型材搭建，主体采用两种规格的标准型材组合，其中支撑侧选用50×50×6规格的L型型材，横向承载梁采用50×30×4规格的矩形型材，所有型材之间全部通过螺栓实现拼接固定，全程不需要焊接作业，也不需要额外做板材折弯加工，只需要在标准型材的对应位置加工安装孔即可完成组装，大幅降低了加工与组装的成本，同时也方便后期的维护拆装。设计过程中保留了列车原有结构的配套安装点位，不需要对车体原有安装基础做额外改造，直接通过螺栓就能实现支架与车体安装位的固定，整套支架组装完成后的总承重能力可承载332千克的设备重量，完全满足OBUU单元及配套附属模块的安装承重要求。支架的上层设置多组平行的安装导轨结构，可根据设备的实际尺寸灵活调整安装固定点位，适配不同规格的OBUU设备安装需求，下部的框型结构既可以对设备底部形成防护，也能预留出足够的走线空间，方便设备线缆的布设与固定。从安装边界来看，支架的整体轮廓完全贴合车载设备舱的内部空间尺寸，不会超出原有设备舱的安装限界，安装完成后不会和周边其他车载部件产生干涉，同时型材本身的结构强度可以承受列车运行过程中的纵向、横向冲击载荷，配合螺栓连接的防松设计，能够满足长期车载运行的可靠性要求。除了用于OBUU设备的安装承载之外，这套支架的结构形式也可以直接复用在其他车载底装设备的安装场景中，只需要根据对应设备的安装孔位调整型材上的开孔位置即可，不需要重新设计整体的支撑框架，具备较强的场景适配性。
