OBUU团队设计概念梭鱼造型船舶

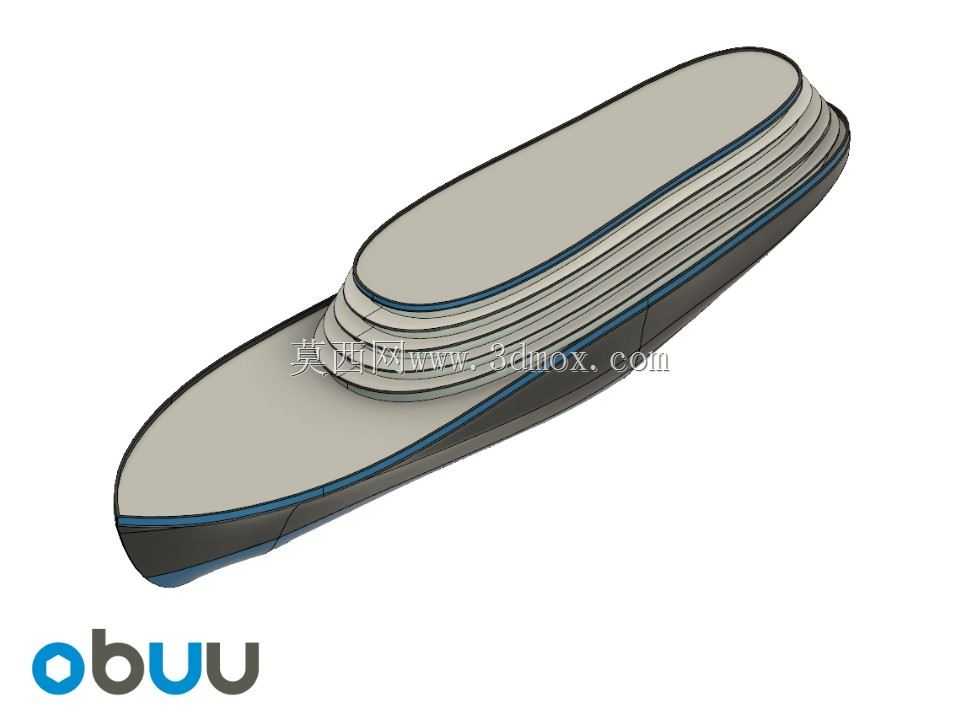

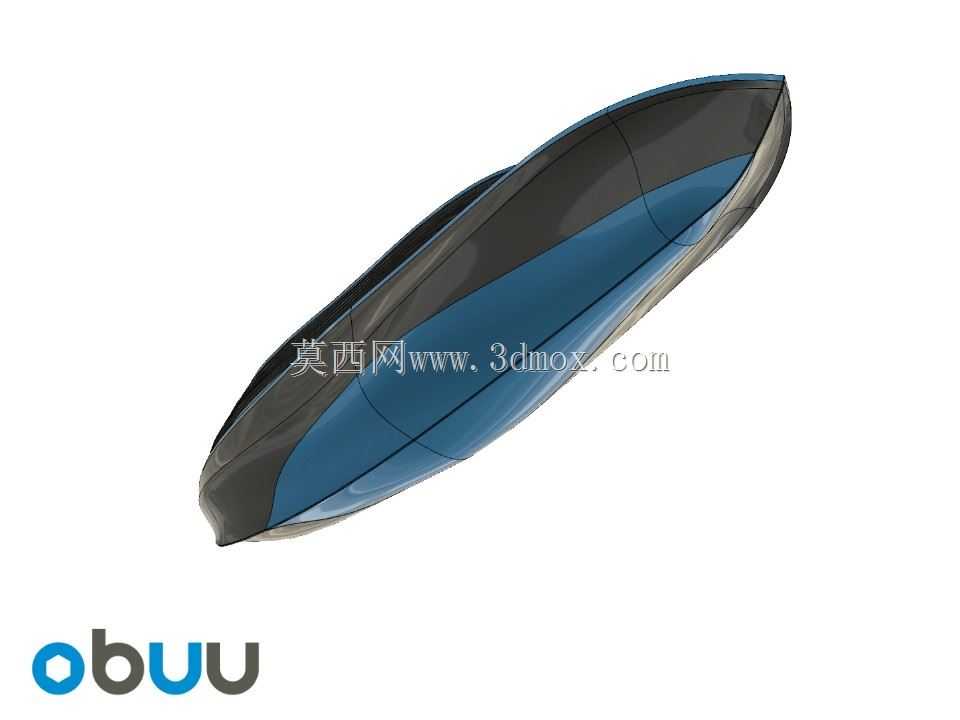

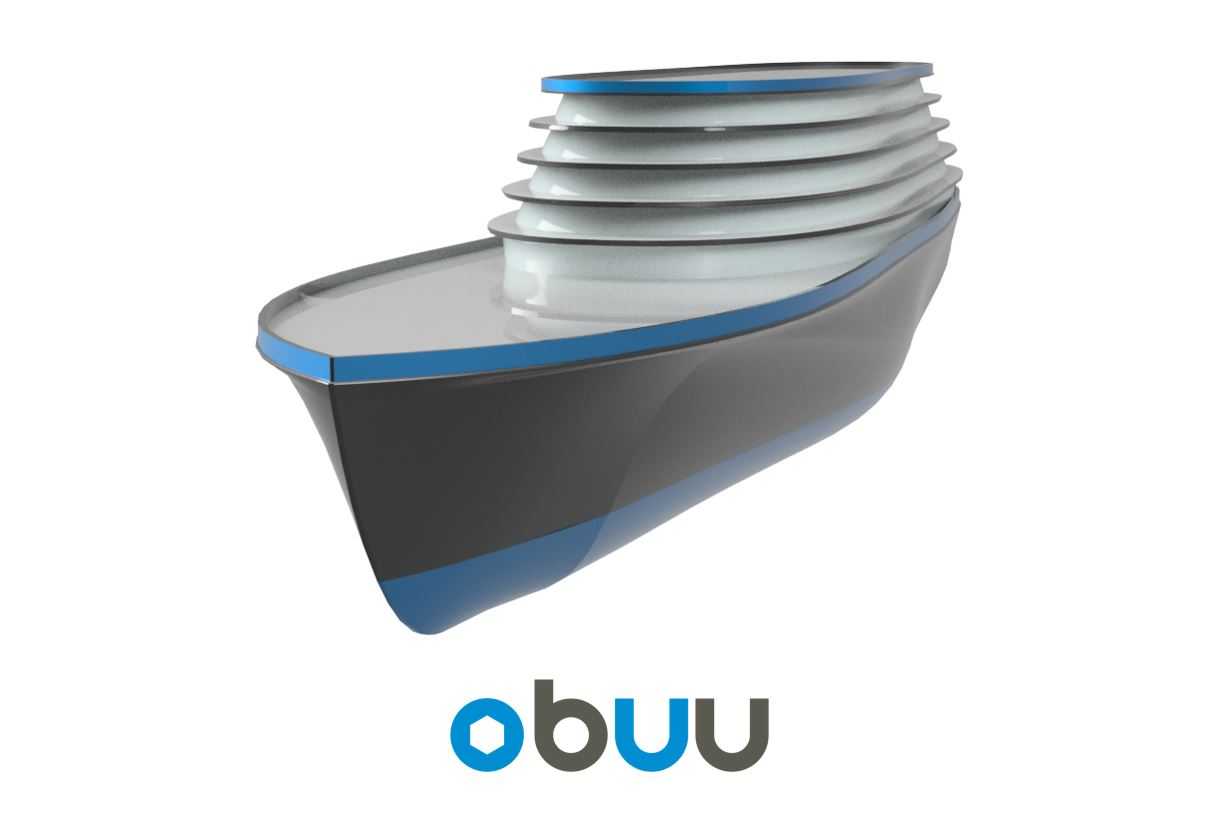

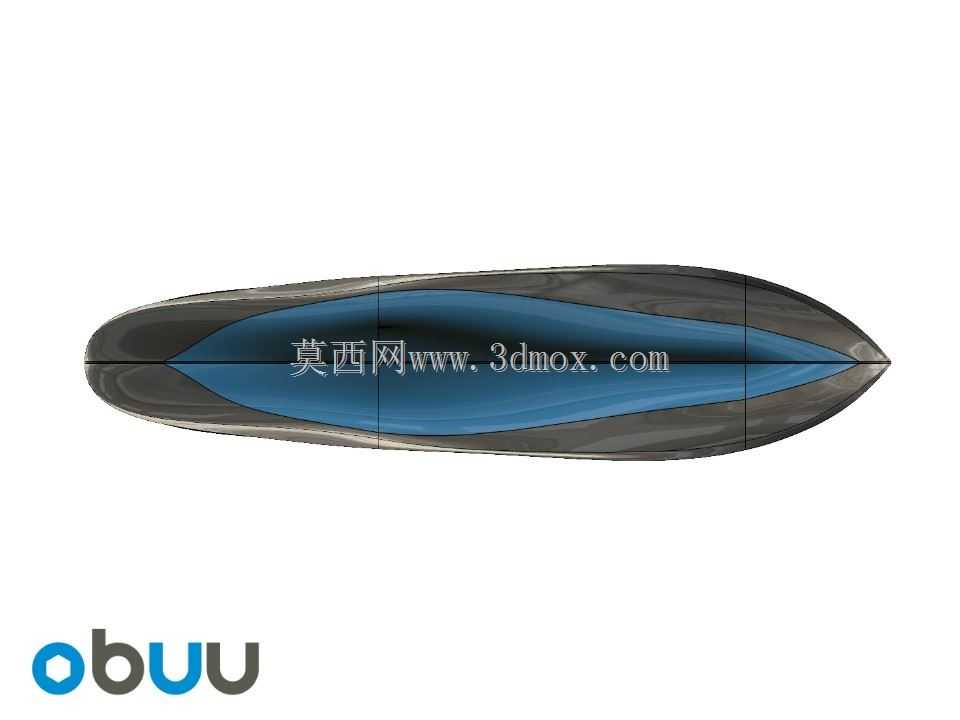

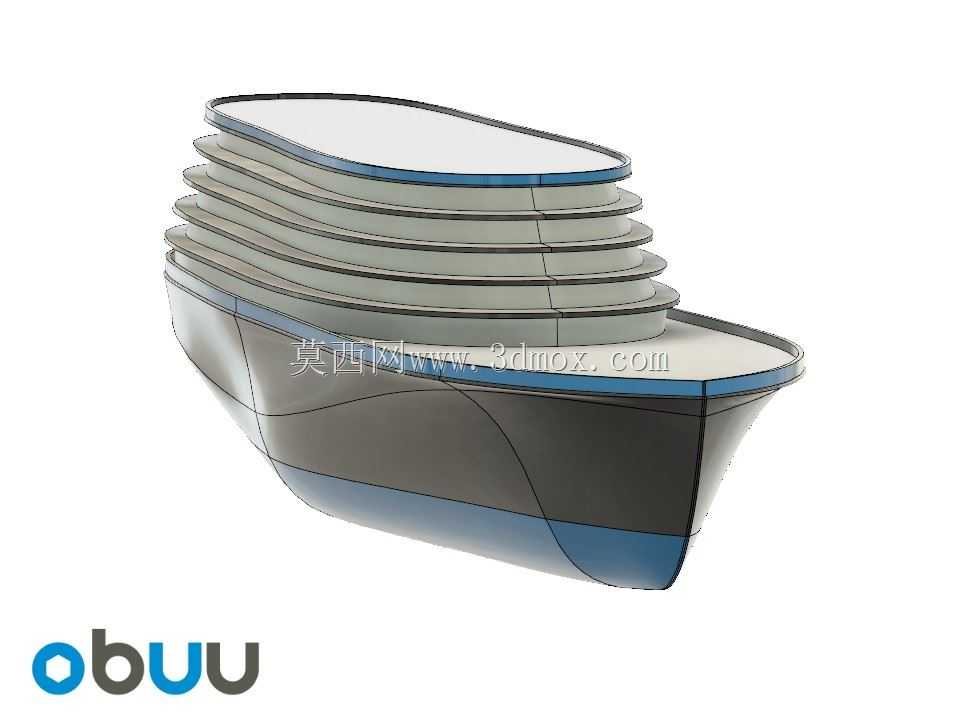

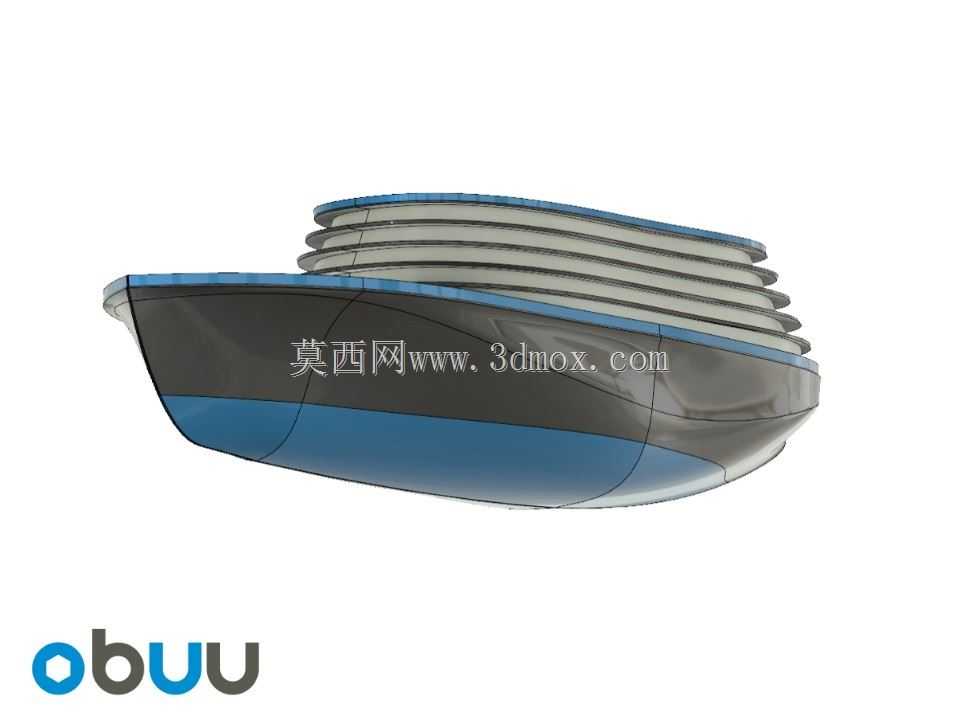

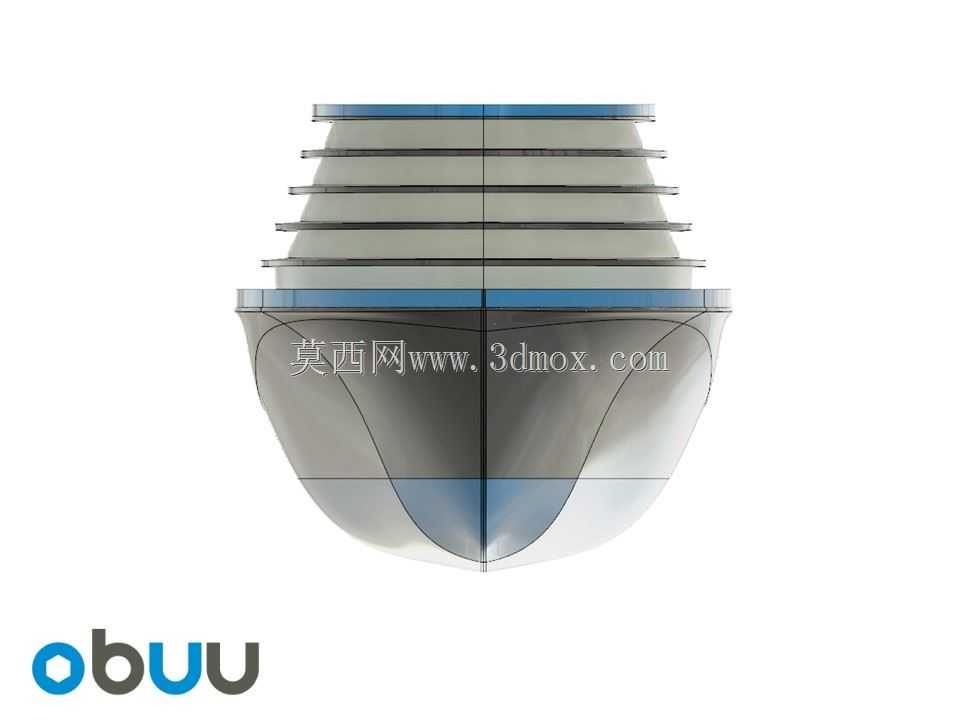

这款梭鱼造型的概念船舶，最初的设计定位是面向近岸休闲观光、小型水域接驳的轻量化载具，在滨水旅游景区、私人游艇俱乐部、内湖水上作业接驳场景中都能适配，相比常规同尺寸小艇，它的仿生造型能在低速航行时有效降低兴波阻力，减少航行时的水花飞溅，提升乘员乘坐的平稳性。从结构设计层面来看，建模初期先绘制了船体的纵剖线与横剖线，先确定整体的长宽比控制在4.2:1，船身最大宽度位于船长三分之一处，符合小型船舶的稳性要求，船底采用微V型设计，兼顾浅水区通过性与航行时的航向稳定性，上层建筑采用逐层收窄的叠层结构，既呼应梭鱼的生物形态特征，也能降低上层建筑的风阻，同时给舱内留出足够的乘坐与储物空间。建模过程中先搭建整体的曲面骨架，用样条曲线勾勒出船舷的蓝色饰条边界，船身主体的深灰色曲面做了连续曲率的过渡处理，避免出现硬棱导致的应力集中，也能减少航行时的水流粘附阻力。船首部位做了轻微的上翘设计，应对近岸区域的小浪涌时能减少拍击，船尾的型线平滑收束，适配小型外挂推进器的安装边界，预留的安装位可以适配功率15-30马力的舷外机，安装时不需要额外对船体结构做裁切改造。上层的叠层舱室部分，每一层的边缘都做了圆弧导角处理，导角半径统一为25mm，既符合玻璃钢船体的脱模工艺要求，也能避免人员磕碰受伤，舱室顶部的最上层平台预留了导航灯具、小型遮阳棚的安装孔位，不需要后期二次钻孔破坏船体防水层。从实际使用的功能来看，这款船型的额定乘员数为6人，船身自重控制在280kg以内，采用玻璃钢材质一体成型的工艺可以实现量产，船体的吃水深度控制在0.35m，能在水深不低于0.5m的内湖、近岸浅水区自由通行。建模时先完成整体外形的曲面缝合，检查曲面的G2连续性，之后拆分出船壳、甲板、上层舱室的独立实体，对各个连接部位做了壁厚统一设置，船壳壁厚为8mm，甲板承重区域做了局部加厚到12mm的处理，对应乘员站立、放置物品的载荷区域，提前预留了座椅固定的安装凸台，省去后期装配时的定位工序。船舷的蓝色装饰条采用嵌入式安装结构，建模时提前在船壳对应位置开出宽度15mm、深度3mm的安装槽，装饰条可以直接卡入安装，不需要额外打胶固定，降低后期维护更换的难度。在稳性校核的建模环节，通过调整船身下部的压载舱位置，将整船的重心控制在水线以下120mm处，保证人员在单侧站立时船身横倾角不超过8度，满足小型载人船舶的稳性安全要求，船身两侧预留了扶手安装位，对应不同使用场景可以加装不锈钢扶手或者防撞橡胶条。
