带恒速转子的轮毂电机下风机结构

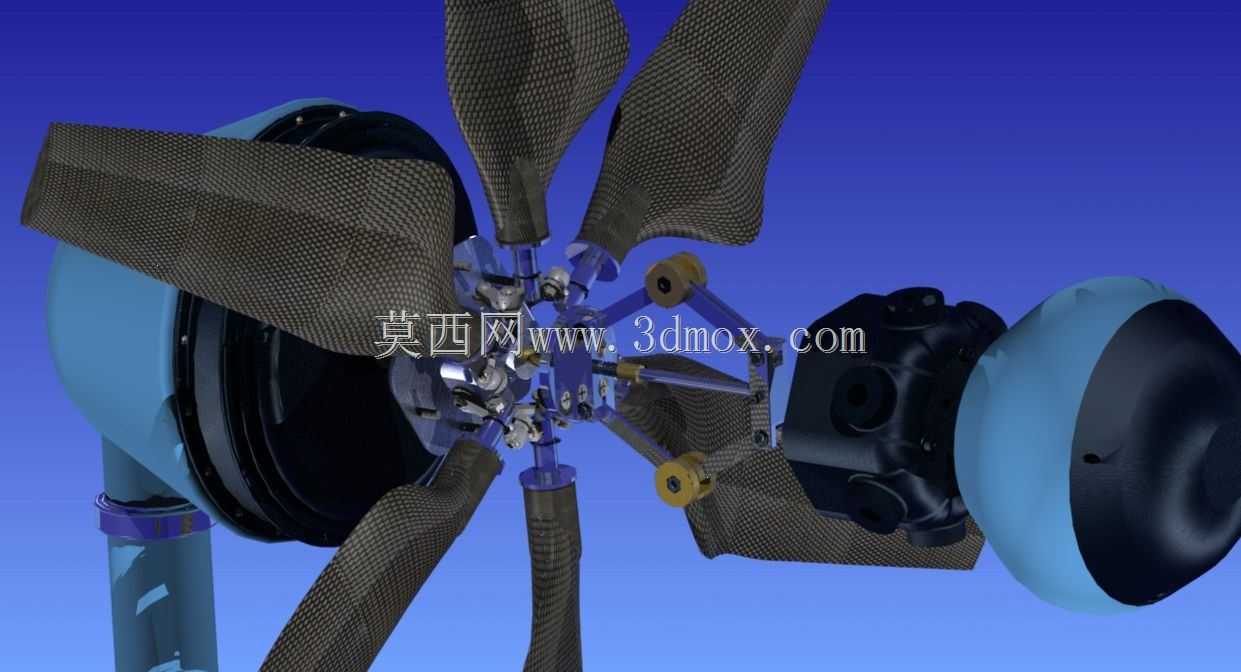

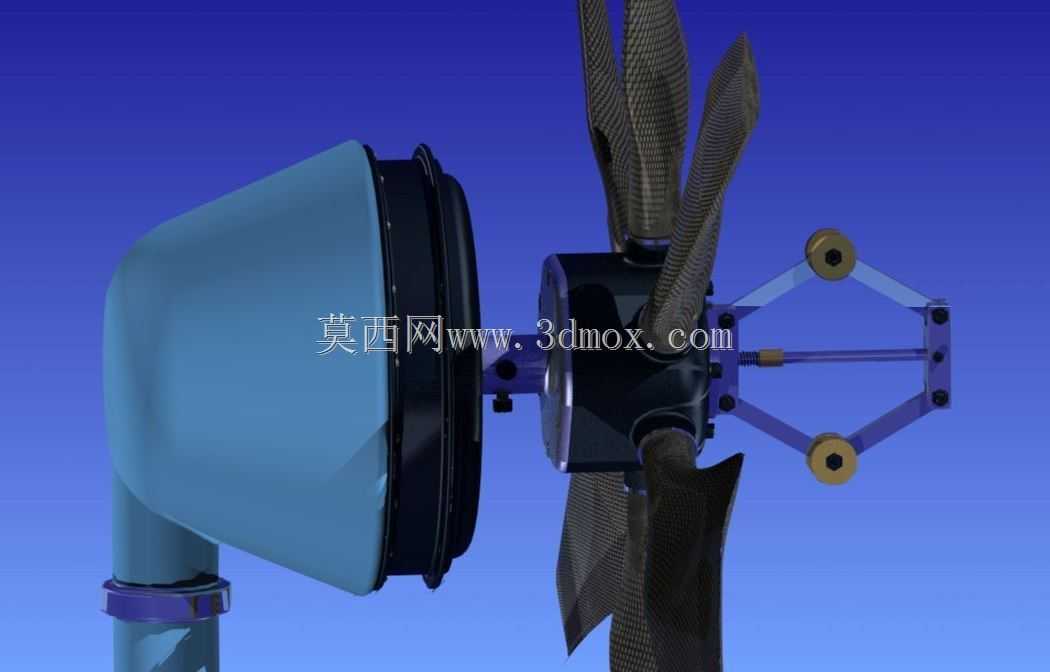

该结构属于小型风力驱动与动力输出结合的集成装置，主要面向分布式小型风能利用、低速移动载具辅助供能、户外独立微供电场景设计，可适配自行车、小型代步载具的轮毂动力集成需求，也可作为小型机械调速演示装置用于教学实训场景。装置核心采用可调瓦特调速器实现机械调速逻辑，搭配NACA4418翼型的六片风叶，风叶展开后转子直径为33英寸，属于下风向转子布局，无需额外对风机构即可自动适配来流方向，降低了整体结构复杂度与运维成本。设计过程中优先考虑了低速风场下的启动性能，NACA4418翼型在低雷诺数工况下具备更优的升阻比，六叶布局相比传统三叶结构能在更低风速下启动，输出扭矩更平稳，适配轮毂电机低转速高扭矩的动力输出特性。轮毂部分采用流线型整流罩设计，有效降低风轮旋转过程中的气动阻力，减少紊流对风叶根部的冲击，提升整体运行稳定性。转子与轮毂电机采用同轴直连结构，省去了中间传动变速环节，既降低了机械损耗，也缩小了整体轴向安装尺寸，安装边界可适配常规自行车前轮花鼓的安装位，无需对载具主体结构做大幅改造即可完成装配。机械调速部分采用离心式瓦特调速原理，当风轮转速超过设定阈值时，调速器在离心力作用下带动调整机构改变风叶桨距，限制转速进一步升高，避免轮毂电机过压或超速损坏，纯机械结构无需额外电控单元辅助，可靠性更高，适配户外无维护的使用场景。风叶根部采用铰接式安装结构，配合调速机构的联动杆件，可实现桨距角的同步线性调整，保证每片风叶的桨距变化量一致，避免风轮动平衡失效引发的振动问题。整体结构的气动布局经过优化，下风向设计使得风轮始终处于塔架的尾流区之外，来流更均匀，同时塔架对风叶的遮挡影响更小，风能利用效率相比上风向布局有小幅提升。装置的安装接口采用标准化花鼓尺寸，可直接替换常规自行车前轮轮毂，集成度高，用户无需额外加工转接件即可完成安装，适配绝大多数民用代步自行车的安装尺寸要求。
