直辊式滚筒输送机架三维设计作品

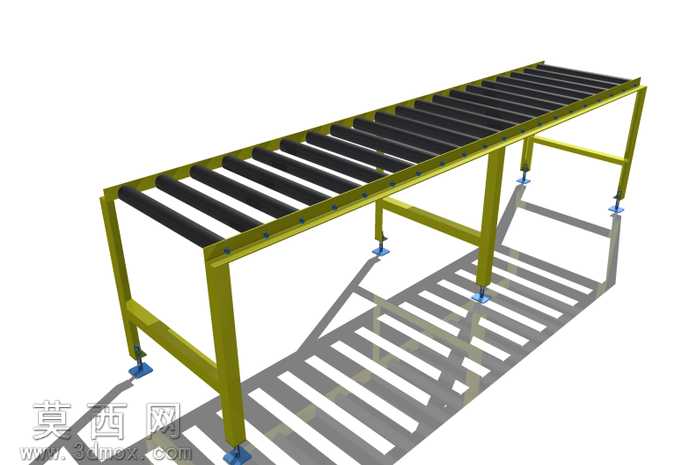

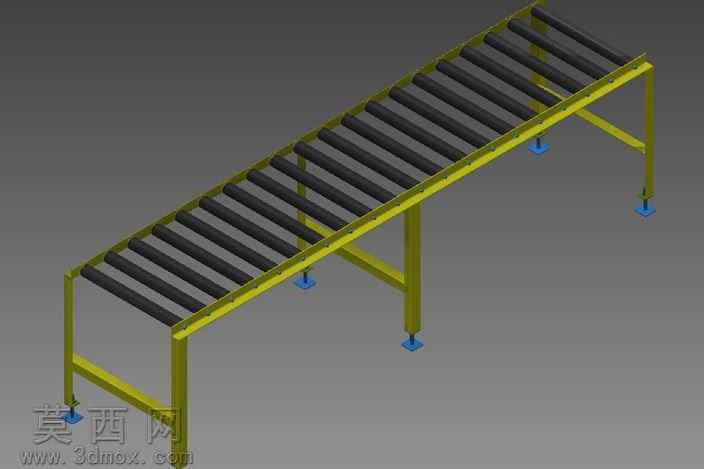

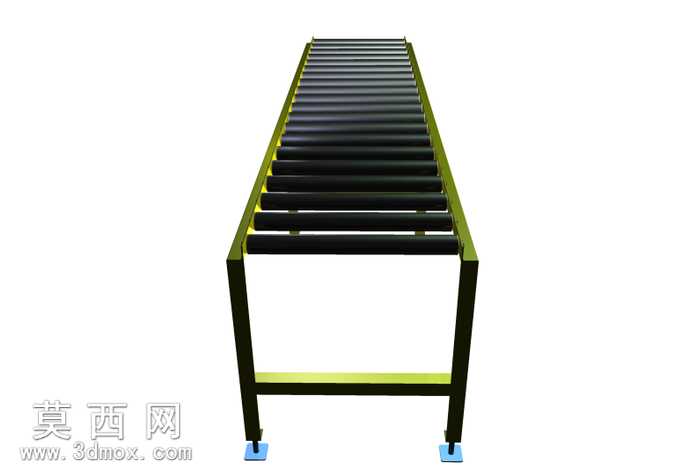

本作品为直辊托辊式滚筒输送机的三维建模设计，建模过程严格遵循工业输送设备的实际设计规范，先通过草图绘制确定机架的整体长宽尺寸、支腿排布间距、辊筒安装基准线，再通过特征拉伸、焊接构件生成等操作完成主体框架的搭建。模型中每一根直托辊都按照实际装配关系进行约束，辊筒与两侧机架横梁的安装座预留了合理的转动间隙，支腿底部设计了可调脚杯结构，可实现安装时的水平度调节，适配不同平整度的车间地面。材质渲染阶段，机架主体采用工业常用的喷塑黄绿色金属材质，还原车间输送设备的常规外观配色，直托辊采用哑光黑色橡胶包覆金属辊芯的材质表现，区分辊面与机架的视觉差异，脚杯部分采用蓝色橡胶防滑垫搭配镀锌金属调节螺杆的材质设置，提升模型的真实感。结构设计上，机架采用型钢焊接框架结构，两侧设置斜向加强筋提升整体刚性，避免长距离输送时机架出现挠度变形，辊筒等间距排布保证输送过程中物料的平稳承托，不会出现卡滞或掉落的情况。设计思路围绕通用型无动力滚筒输送场景展开，可适配仓储分拣、生产线工件转运、成品包装输送等多种工况，模型的各零部件均做了独立的特征分组，后续可根据实际使用需求调整机架长度、辊筒间距、支腿高度等参数，也可在此基础上添加驱动组件拓展为动力式滚筒输送机，整体建模逻辑清晰，装配关系准确，无多余冗余特征，可直接用于方案展示、结构校核或教学演示场景。
