带称重计数功能的物料输送分拣设备

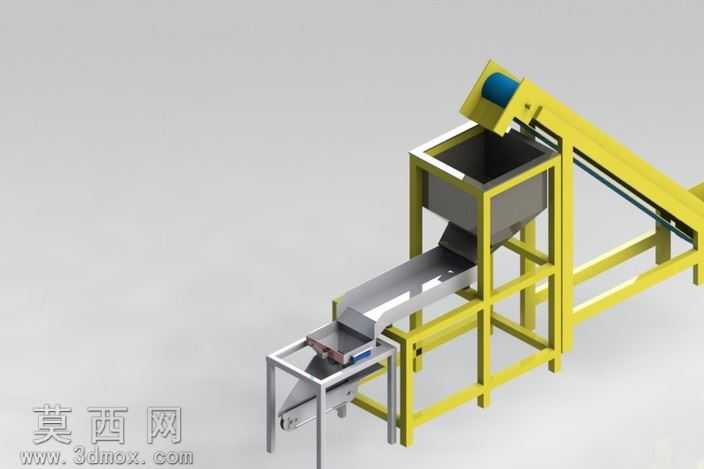

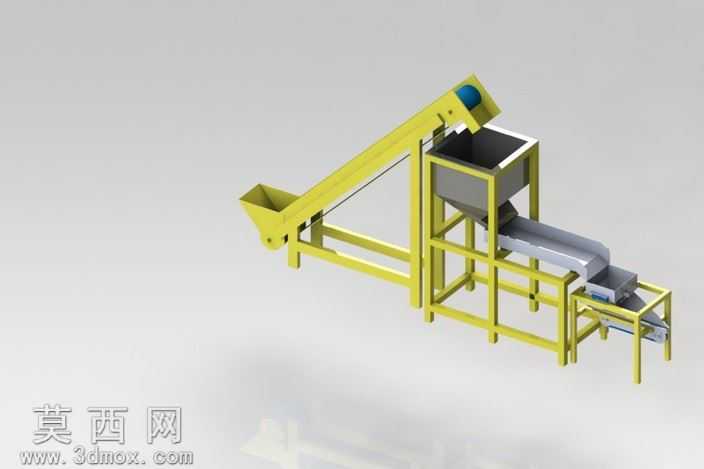

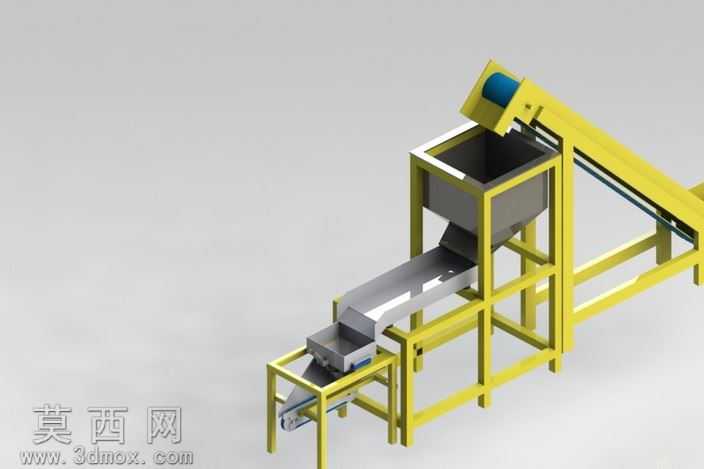

本模型为带称重计数功能的物料输送分拣设备，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，整体结构完整无缺失特征，可直接用于工程参考与二次设计。模型整体由倾斜上料输送机、储料料仓、水平输送段、称重计数工位、支撑机架五大模块组成，各模块间的装配关系清晰，配合约束设置合理，可实现完整的装配体运动仿真。渲染阶段采用工业级写实材质方案，支撑机架部分赋予黄色喷塑金属材质，还原碳钢方管焊接机架的表面质感，表面添加细微的颗粒纹理模拟实际喷塑工艺的哑光效果；输送皮带分别赋予黑色防滑橡胶材质与银色不锈钢输送带材质，橡胶材质添加细微的凹凸纹理模拟皮带表面的防滑纹路，不锈钢材质调整反射参数还原金属拉丝的表面质感；料仓部分采用灰色磨砂碳钢材质，接料斗部分做了圆角过渡处理，避免物料堆积死角。结构设计上，倾斜上料机构采用皮带挡边设计，可实现散状物料的稳定提升，避免物料在提升过程中滑落；储料料仓采用上宽下窄的锥斗结构，可实现物料的暂存与均匀给料，料仓与水平输送段的衔接处设置可调式挡板，可根据物料粒径调整出料间隙，控制物料输送流量；水平输送段末端设置独立的称重计数工位，该工位采用独立的小型输送带搭配称重模块，无需额外配置多组传感器即可实现按重量计数的物料分配，可根据设定的单份物料重量自动完成物料的定量分拣，适配螺丝、钉子、小型塑胶件等零散小件的定量包装需求；整体机架采用标准方管焊接结构，各支撑腿底部设置可调脚杯安装位，可根据现场安装地面的平整度调整设备水平度，保证设备运行的稳定性。设计思路围绕小型零散物料的自动化定量包装需求展开，摒弃了传统计数设备依赖视觉传感器或多点计数传感器的复杂方案，采用重量换算计数的简化设计逻辑，大幅降低设备的制造成本与维护难度，设备整体结构紧凑，占地面积小，可直接对接后续包装工序，适配小型五金配件、紧固件等产品的生产线自动化改造需求，模型同时导出STEP与IGS通用格式，可兼容多数三维CAD软件打开编辑，方便不同软件平台的设计人员调用参考。
