带料斗的皮带输送机构三维设计

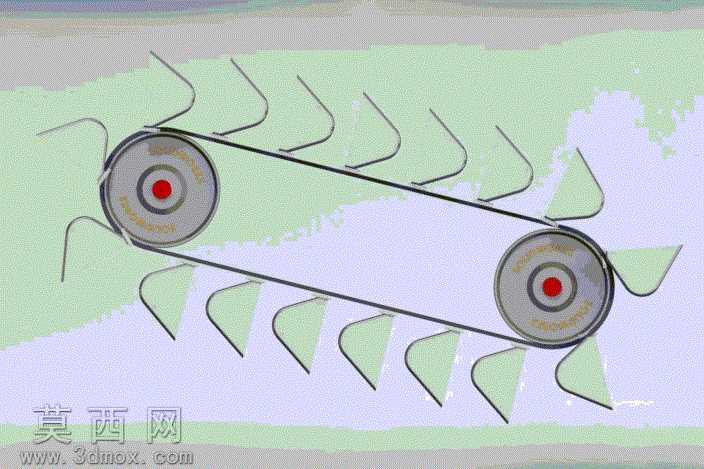

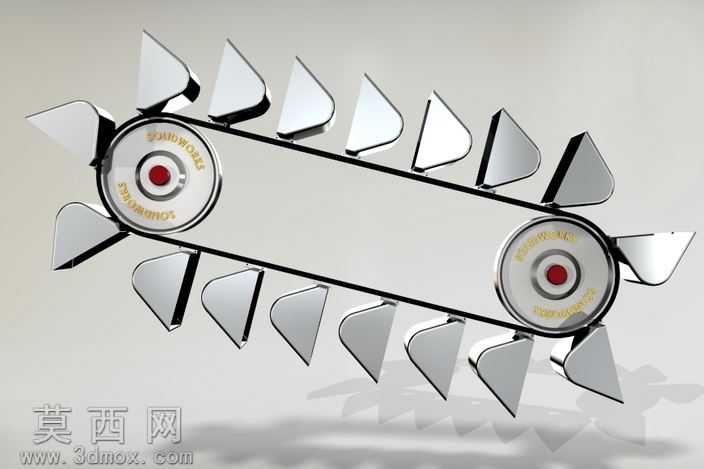

本作品为带料斗的皮带输送机构三维设计，建模过程中首先对输送机构的核心功能进行拆解，明确其作为散料输送设备的作业需求，依次完成主动辊筒、从动辊筒、环形输送皮带、挂载料斗、机架支撑结构的参数化建模。建模阶段严格遵循机械设计的尺寸规范，对辊筒的轴径、皮带的宽度、料斗的安装间距、中心距参数进行精准设定，保证各零部件的装配间隙符合实际机械装配要求，避免出现干涉错位问题。材质设置上，针对不同部件的实际应用材质进行区分，辊筒部分采用金属钢材材质，调整金属材质的粗糙度、反光度参数还原冷轧钢材的哑光金属质感，输送皮带采用橡胶材质，模拟橡胶表面的细微纹理与哑光漫反射特性，料斗部分采用耐磨金属板材材质，通过调整材质的色彩与反光参数区分于辊筒结构，机架部分采用型钢材质，还原工业型材的表面质感。结构设计上，采用双辊筒张紧的皮带传动结构，料斗等间距固定在环形皮带外侧，随皮带的循环转动完成物料的承接、提升与卸料动作，主动辊筒作为动力输入部件，通过辊筒与皮带之间的摩擦力带动整个环形皮带运转，从动辊筒起到张紧皮带、调整皮带跑偏的辅助作用，料斗的曲面造型经过优化，保证在低位承接物料时不易撒漏，随皮带运转至高位卸料位置时能够依靠角度变化顺利倒出物料，整体传动路径流畅无卡顿。渲染阶段采用柔和的工业场景光照，调整环境光与主光源的角度，清晰呈现各部件的结构轮廓与装配关系，同时制作了机构的运行动画，完整演示皮带从低位装料、带料提升到高位卸料的完整循环作业过程，直观展现该输送机构的运行逻辑与作业流程，设计过程中充分考虑了散料输送的实际工况，对料斗的安装角度、皮带的运行速度匹配、辊筒的传动受力都进行了合理的结构优化，保证机构运行的稳定性与输送效率，整体模型结构完整，装配关系清晰，能够直观展现斗式皮带输送机的工作原理与结构组成。
