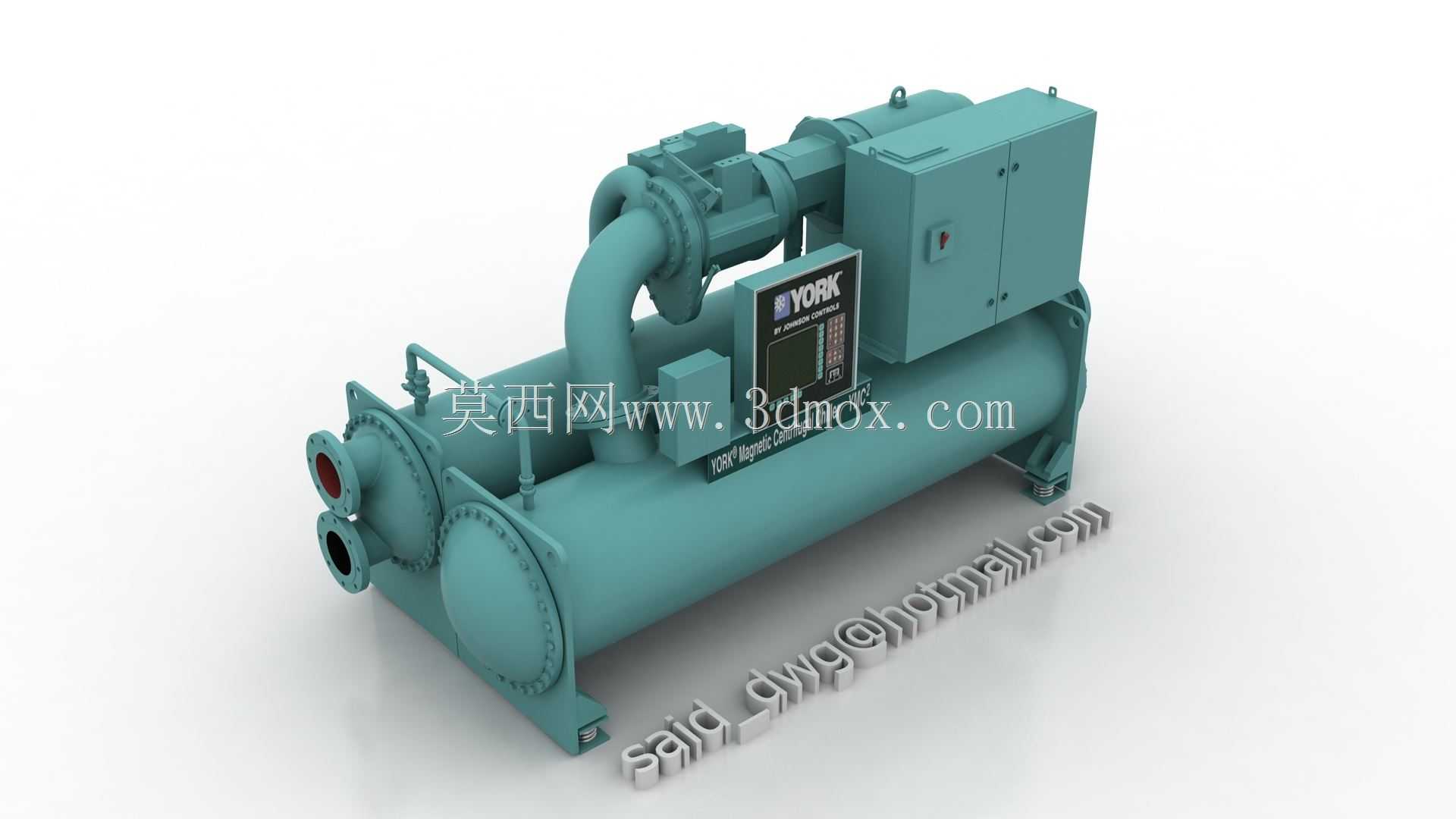

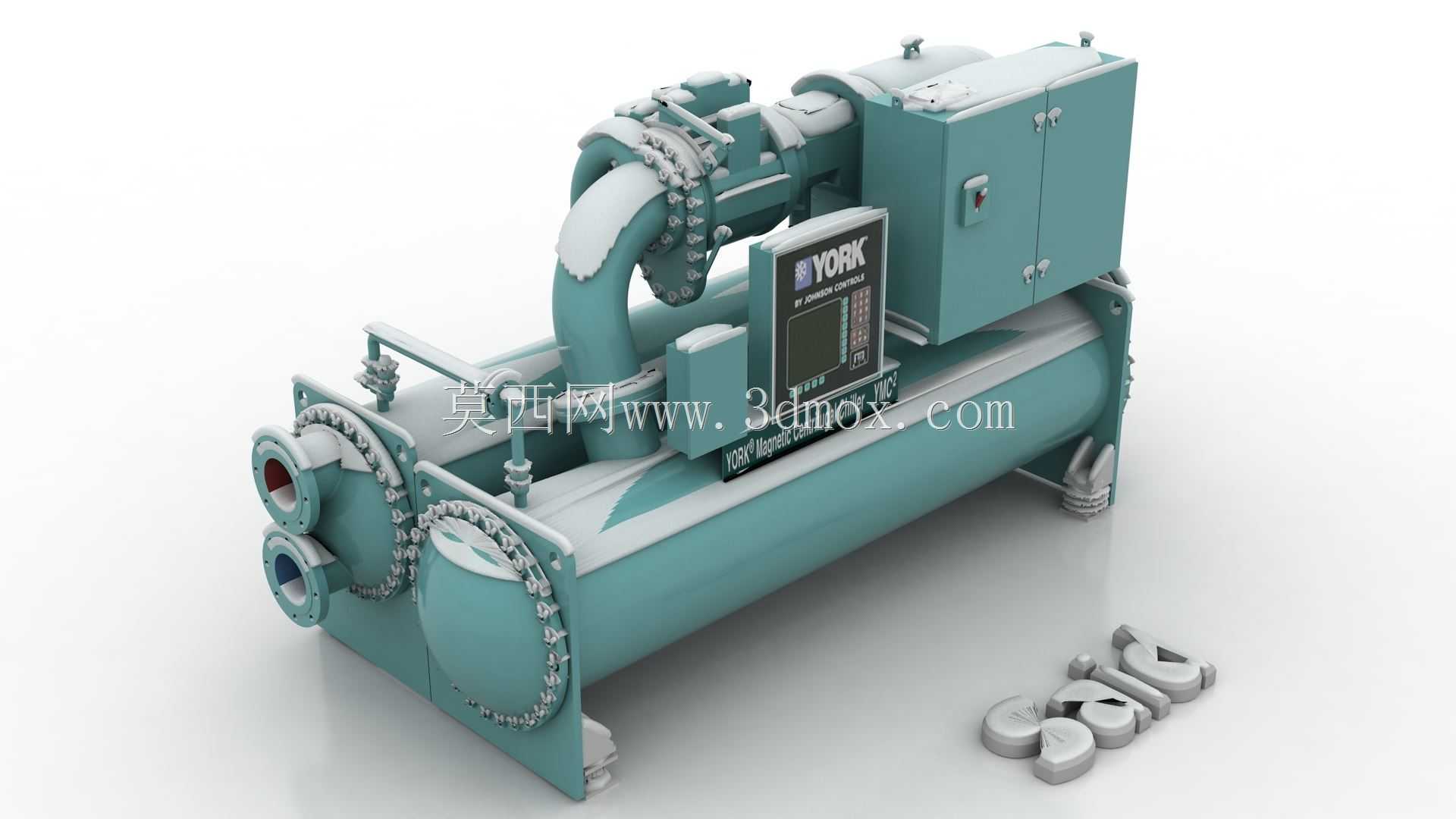

约克螺杆式水冷冷水制冷机组结构设计

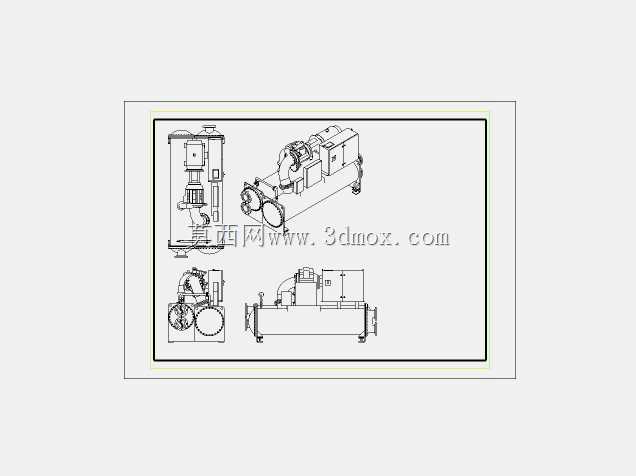

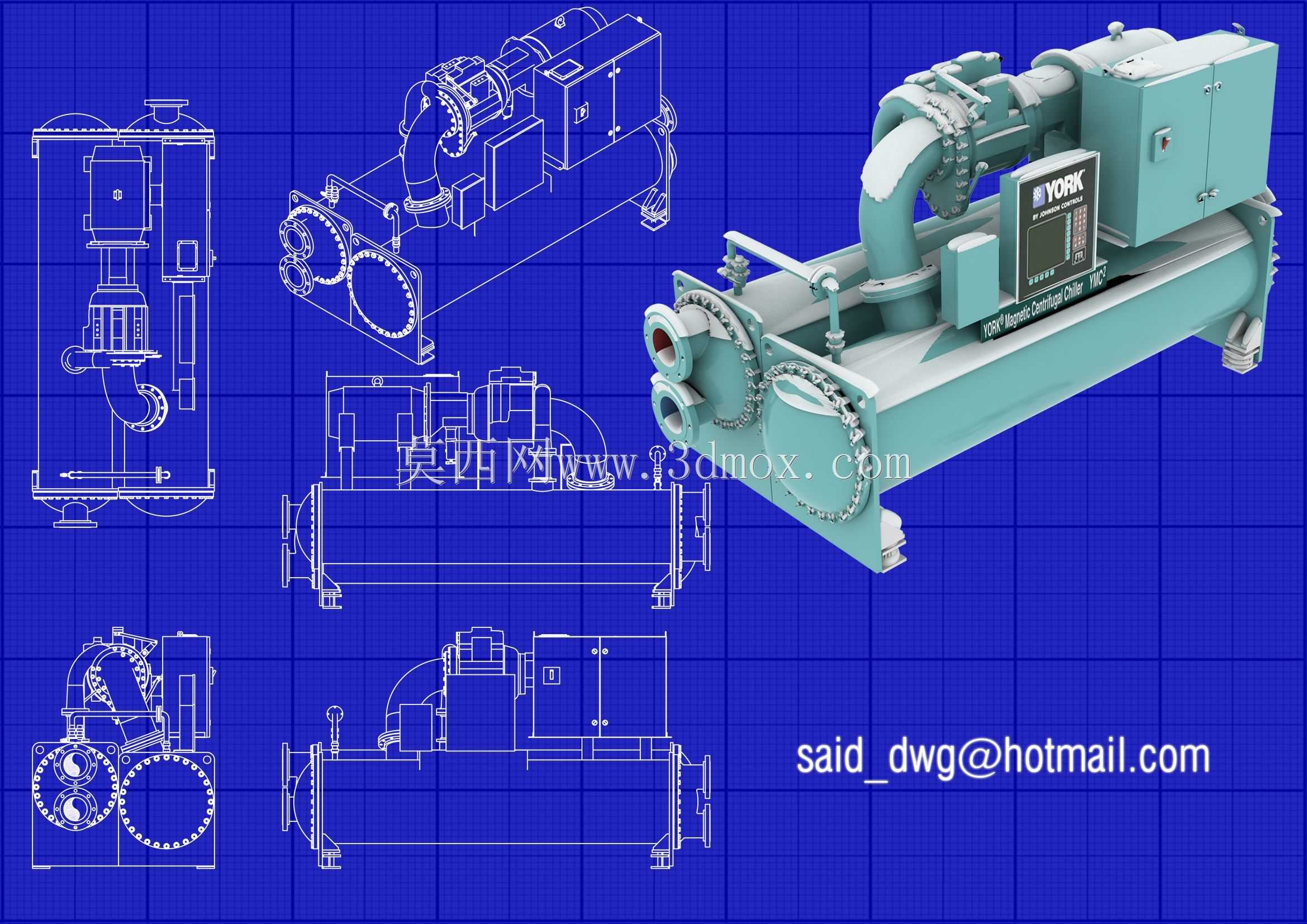

该制冷机组主要面向大型商业综合体、工业生产车间、数据中心、医药冷链仓储等需要持续稳定冷源供应的场景，作为中央空调系统或工艺冷却系统的核心冷源设备，承担制备低温冷冻水、带走空间或生产环节余热的核心作用，能够在大负荷工况下长期稳定运行，满足不同场景下连续供冷的严苛需求。从实际用途来看，这类制冷机组可对接空调末端系统为公共建筑提供舒适制冷，也可对接工业生产的工艺冷却回路，为精密加工、化工反应、食品速冻等环节提供精准可控的低温冷源，适配不同供冷温度、供冷量的使用需求。产品功能上，机组集成了螺杆式压缩单元、壳管式换热单元、油路循环系统、电气控制单元、管路阀组等多个功能模块，压缩单元采用螺杆式转子结构，运行平稳振动小，可实现多级能量调节，匹配不同负荷下的冷量输出，避免频繁启停带来的能耗损耗与设备冲击；壳管式换热单元分别作为蒸发器与冷凝器，蒸发器侧冷冻水走管程、制冷剂走壳程，通过高效换热管实现制冷剂与水的热量交换，冷凝器侧则通过冷却水带走制冷剂压缩后产生的热量，完成制冷循环的放热过程；油路系统为压缩机运动部件提供润滑、密封与冷却作用，保障压缩机转子、轴承等部件在高速运转下的可靠性；集成式电控柜搭载运行参数监测、故障报警、负荷自动调节功能，可实时监测进出水温度、压力、压缩机运行电流、油压等核心参数，出现异常时及时触发保护机制，降低设备故障风险。设计思路上，整体采用撬装集成式布局，将所有功能部件整合在同一公共底座上，压缩单元与换热单元采用卧式平行排布，管路走向沿设备外侧规整布置，既压缩了设备整体占地空间，也预留了充足的检修操作空间，方便日常对阀组、过滤器、电控元件的维护操作；设备外部的管路连接接口统一设置在设备端侧，方便现场与外部冷冻水、冷却水管路快速对接，减少现场安装的施工量。外形尺寸与安装边界方面，该机组为卧式长条形结构，整体重心偏低，安装时需预留对应长度的混凝土基础承重平台，设备四周需预留不小于一米的操作检修空间，端侧管路对接区域需预留足够的管道安装与阀门操作空间，顶部需预留吊装检修的净空高度，满足设备后期维护与部件更换的操作需求；设备底座设置有对应的减震安装位，可匹配减震器或减震垫安装，降低机组运行时振动向建筑结构的传递，适配不同安装场景的减震降噪要求。
