化工厂压缩机房设备安装布局三维方案

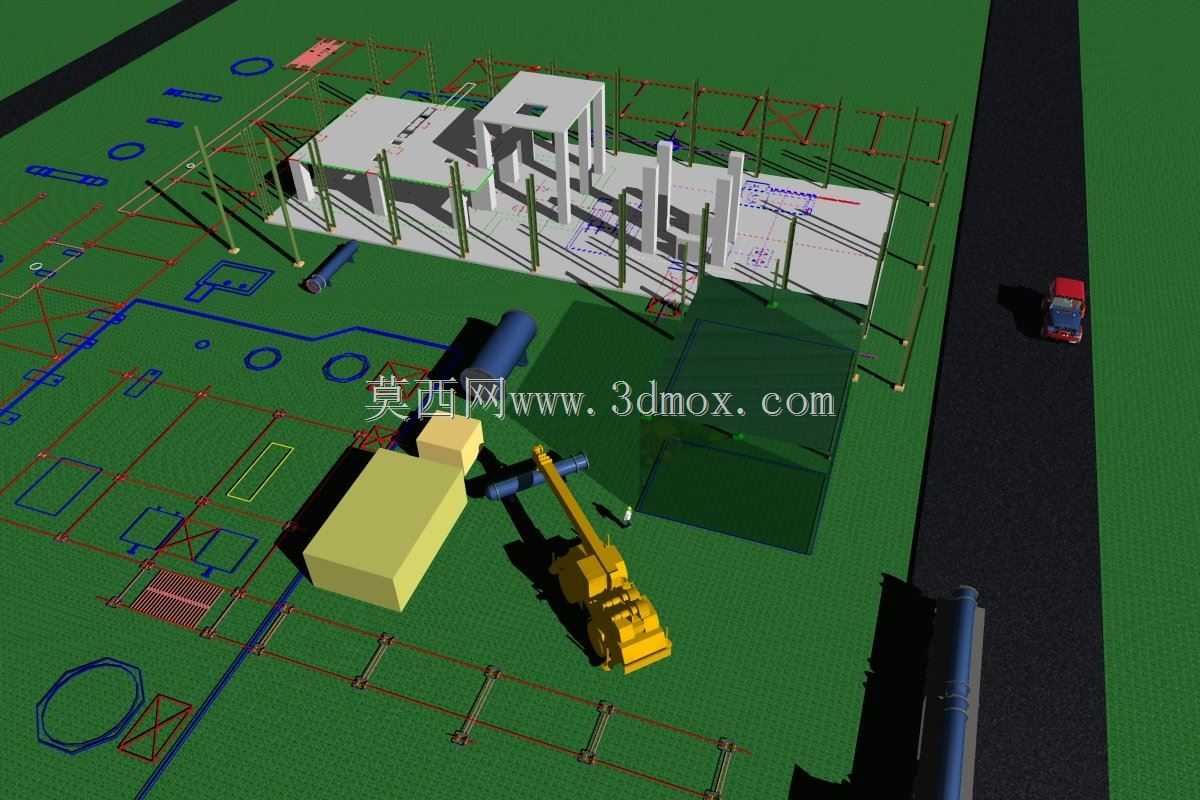

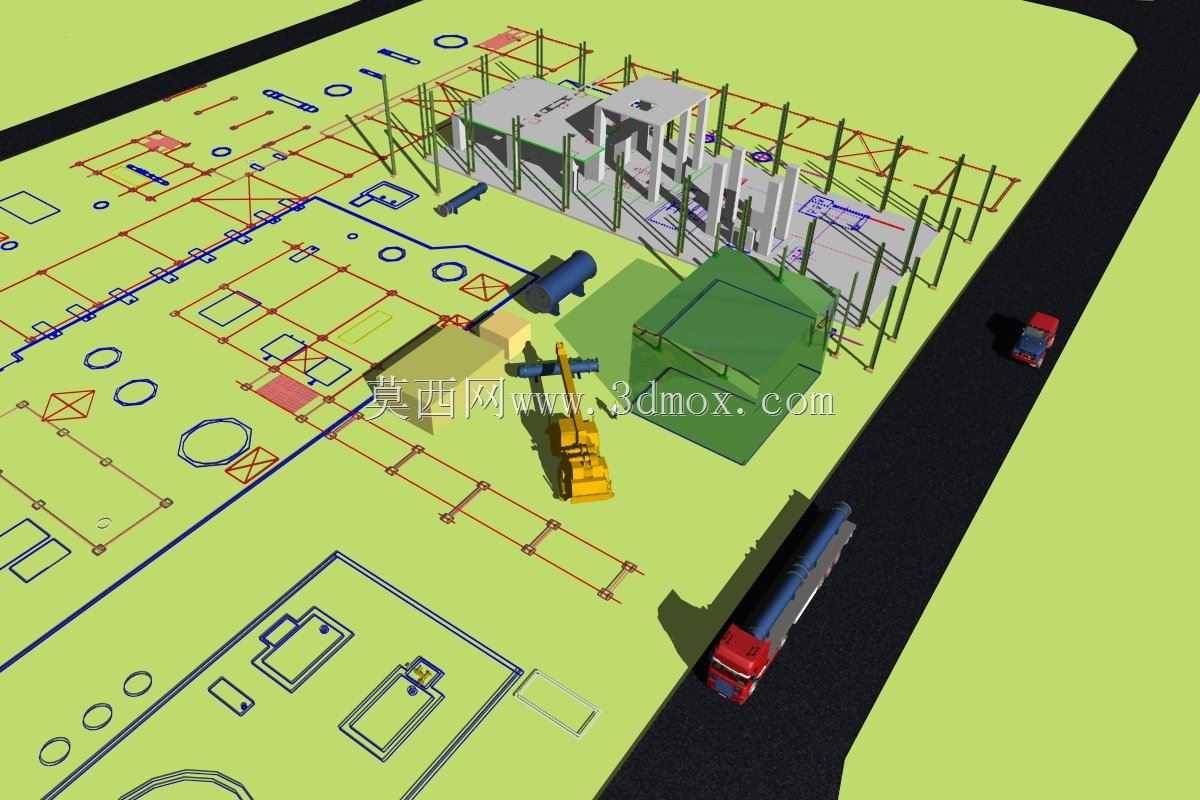

这套三维布局方案面向化工生产厂区的压缩机房安装施工场景，核心解决有限作业空间内多类设备、施工机具的排布与安装可行性验证问题。在化工生产场景中，压缩机房是厂区动力输送的核心节点，承担着工艺介质增压、管网气源供给的关键作用，这类区域的设备安装往往受限于已建成的厂区道路、预留建筑基槽、周边已铺设管线的边界约束，传统二维图纸难以直观呈现不同设备的安装干涉风险，也无法提前预判施工机具的作业回转空间是否充足。方案中完整还原了压缩机房的在建建筑框架，清晰标注了建筑立柱、预留设备基础、地下管线走向的边界位置，将待安装的大型压缩机组、配套缓冲罐体、工艺管线接口按照实际安装坐标精准排布，同时纳入了施工阶段所需的履带式起重机、重型运输拖车、辅助作业车辆的占位模型，完整模拟从设备进场卸车、吊装移位到精准落位的全流程空间需求。设计过程中优先梳理了核心设备的安装边界：大型压缩机组的安装基础需与建筑立柱保持足够的检修通行距离，设备外缘与厂区道路的间距要满足运输车辆的停靠卸货要求，起重机的支腿展开范围不能触碰已铺设的地下管线标识区域，同时预留出施工人员操作、临时工器具堆放的作业面。针对厂区预留空间有限的现实条件，方案反复调整了设备进场的停靠点位与吊装站位角度，通过三维视角的空间校验，确认所有待安装设备均可在不破坏现有厂区设施、不额外占用非施工区域的前提下完成安装，既避免了施工过程中临时调整方案导致的工期延误，也能提前向安装作业团队清晰交底各设备的安装顺序、占位要求与风险点位，让现场施工人员直观理解每一步作业的空间限制，减少现场沟通成本与安装失误概率。方案中还同步呈现了厂区内的管线排布走向，明确了工艺管线与设备接口的对接位置，确保设备安装完成后可直接衔接后续管线施工，无需二次调整设备位置，整体布局完全贴合化工厂区压缩机房安装的实际作业需求，为现场安装施工提供直观的空间参考依据。
