螺杆压缩式制冷机房管路系统

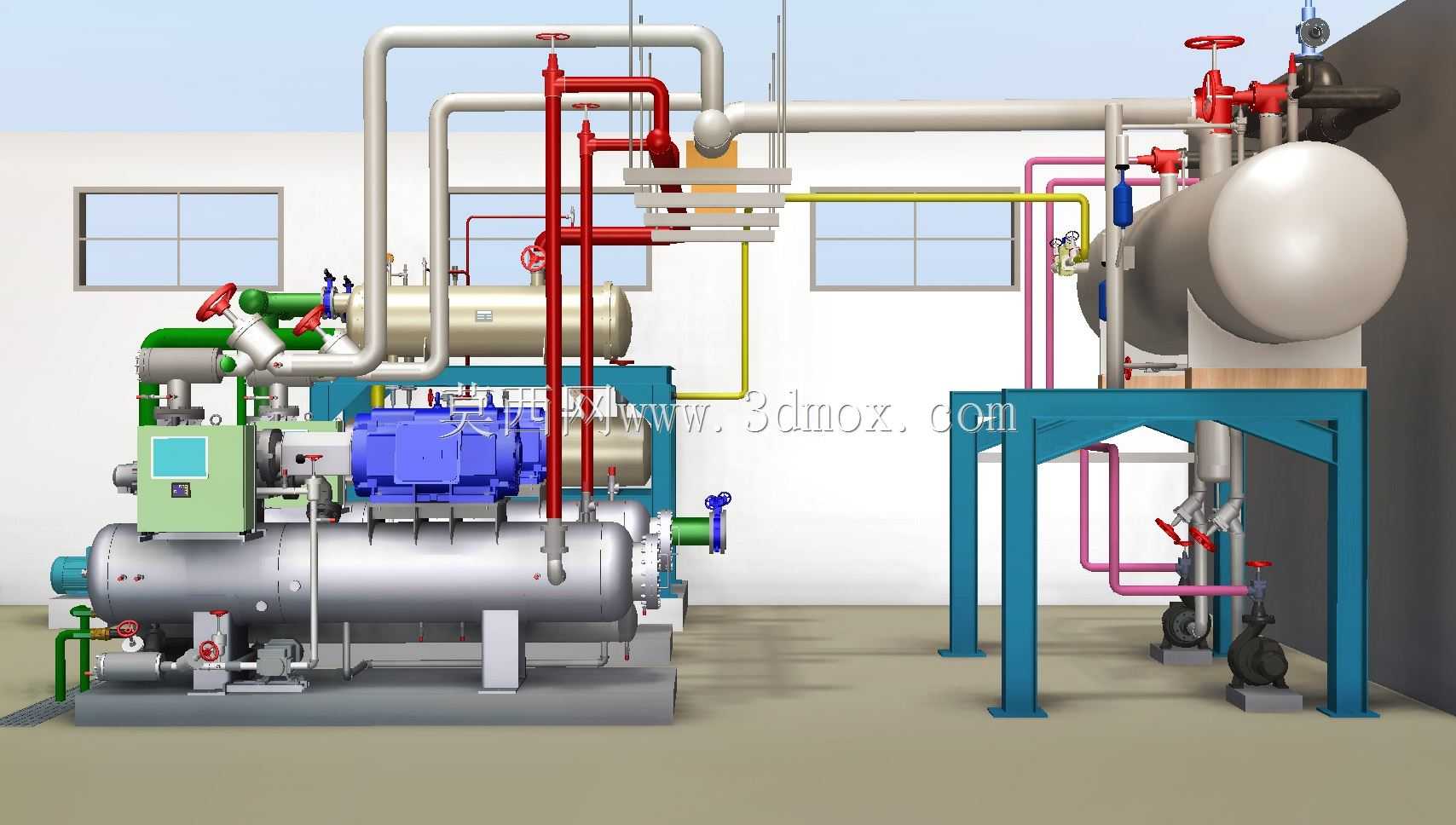

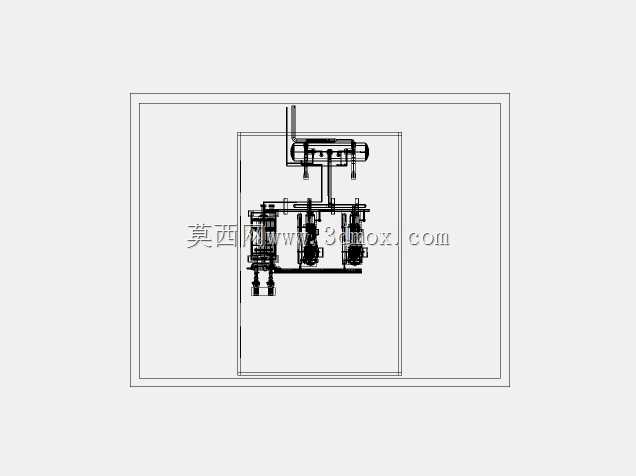

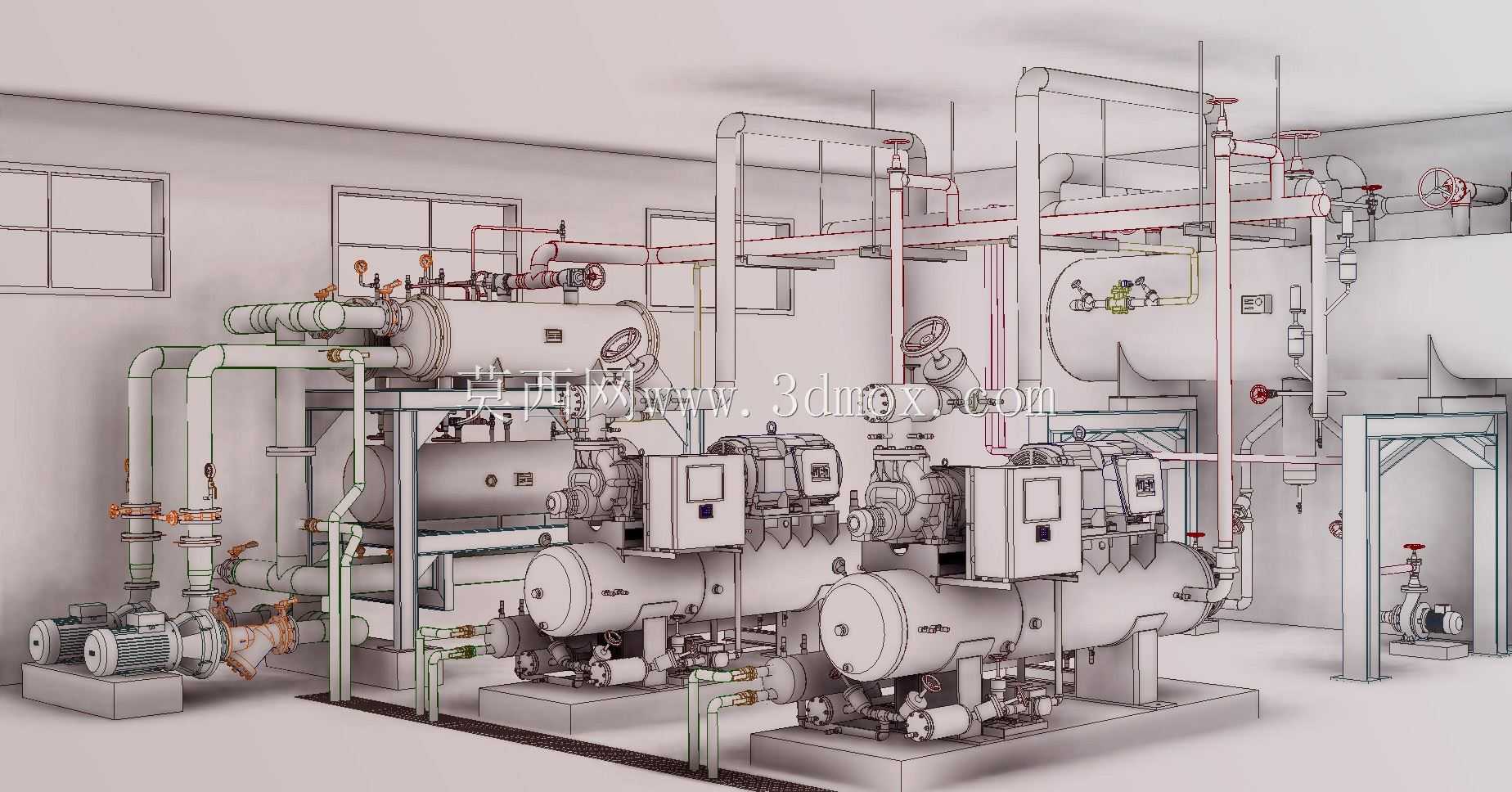

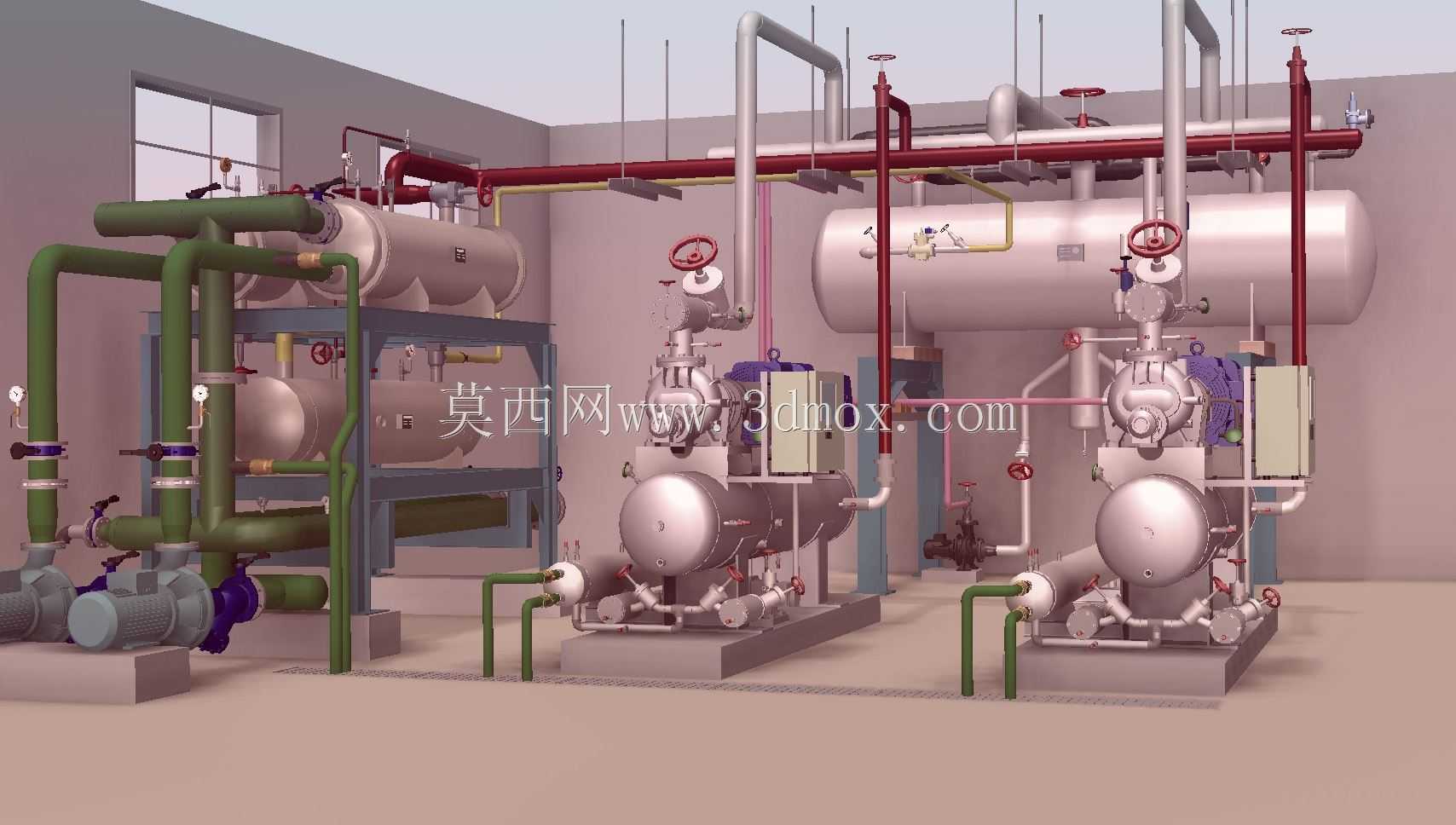

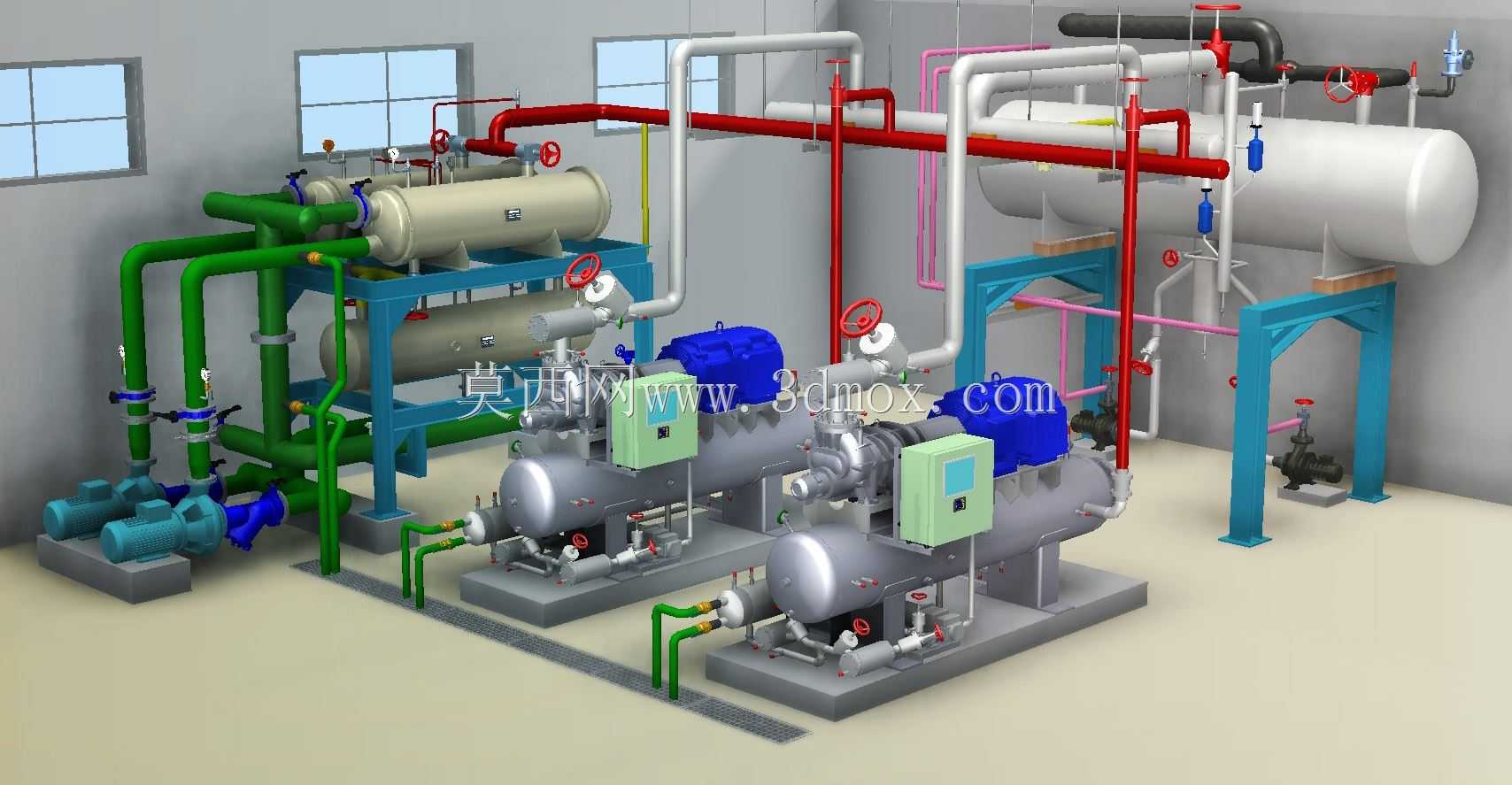

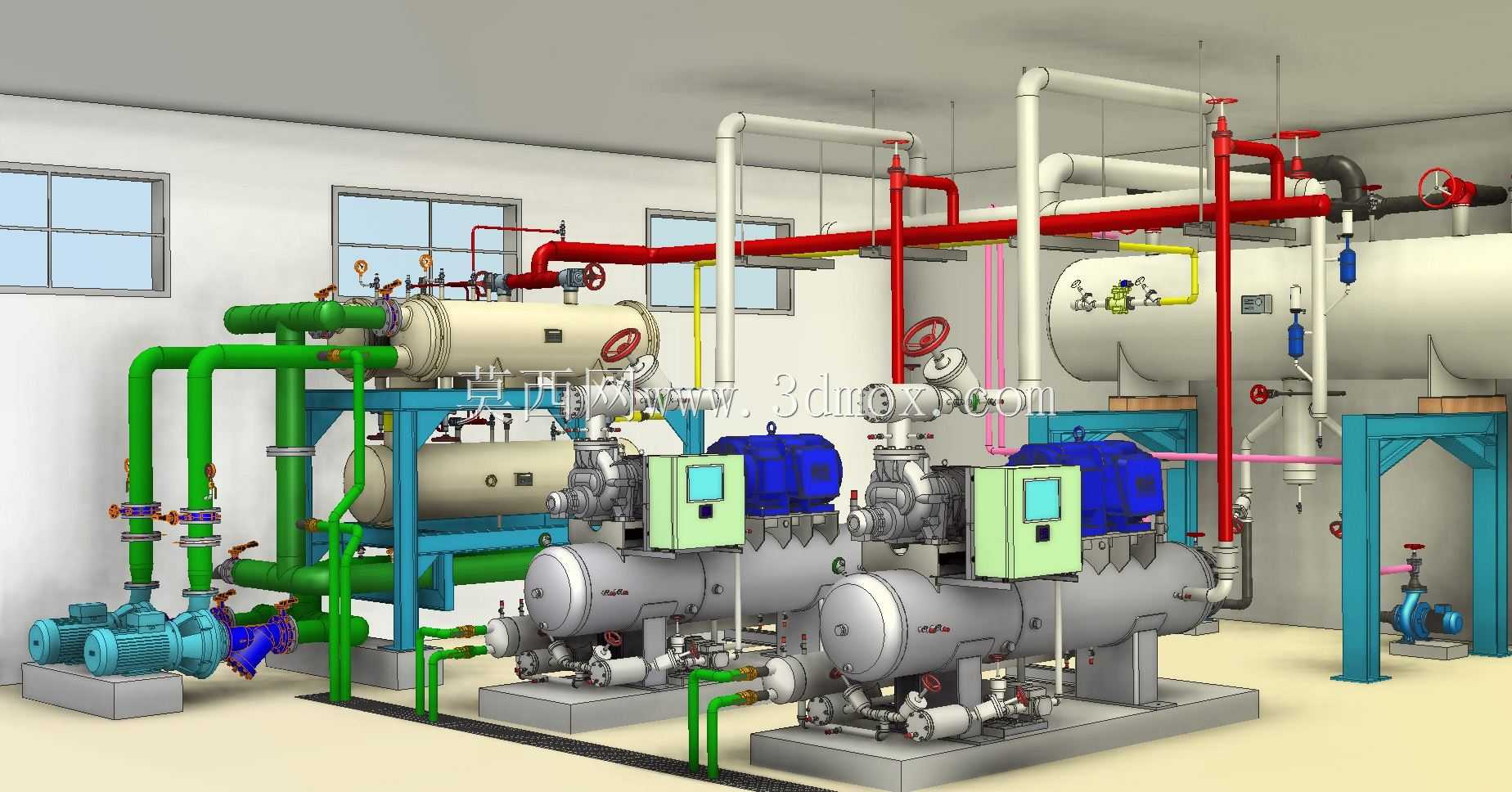

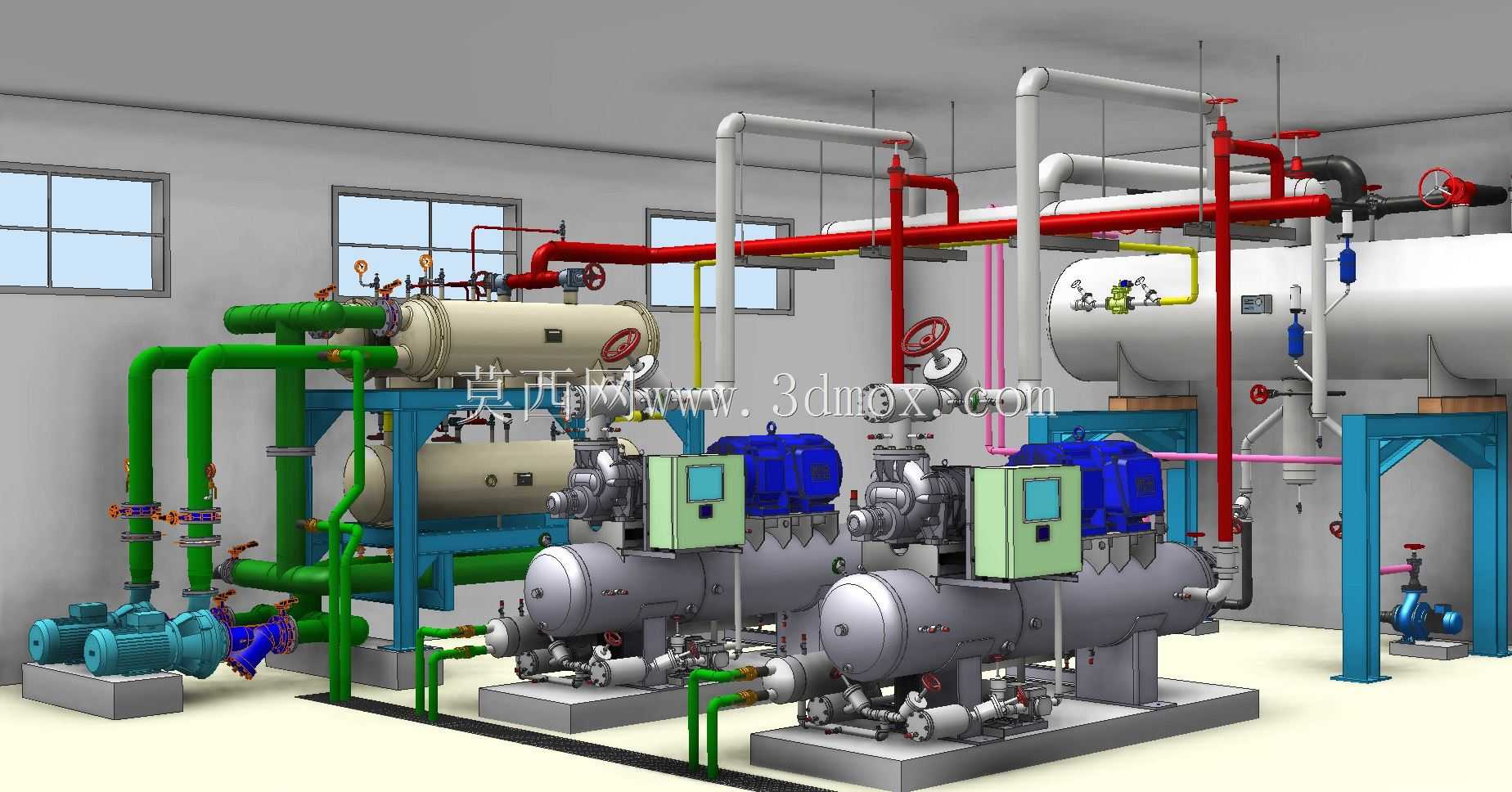

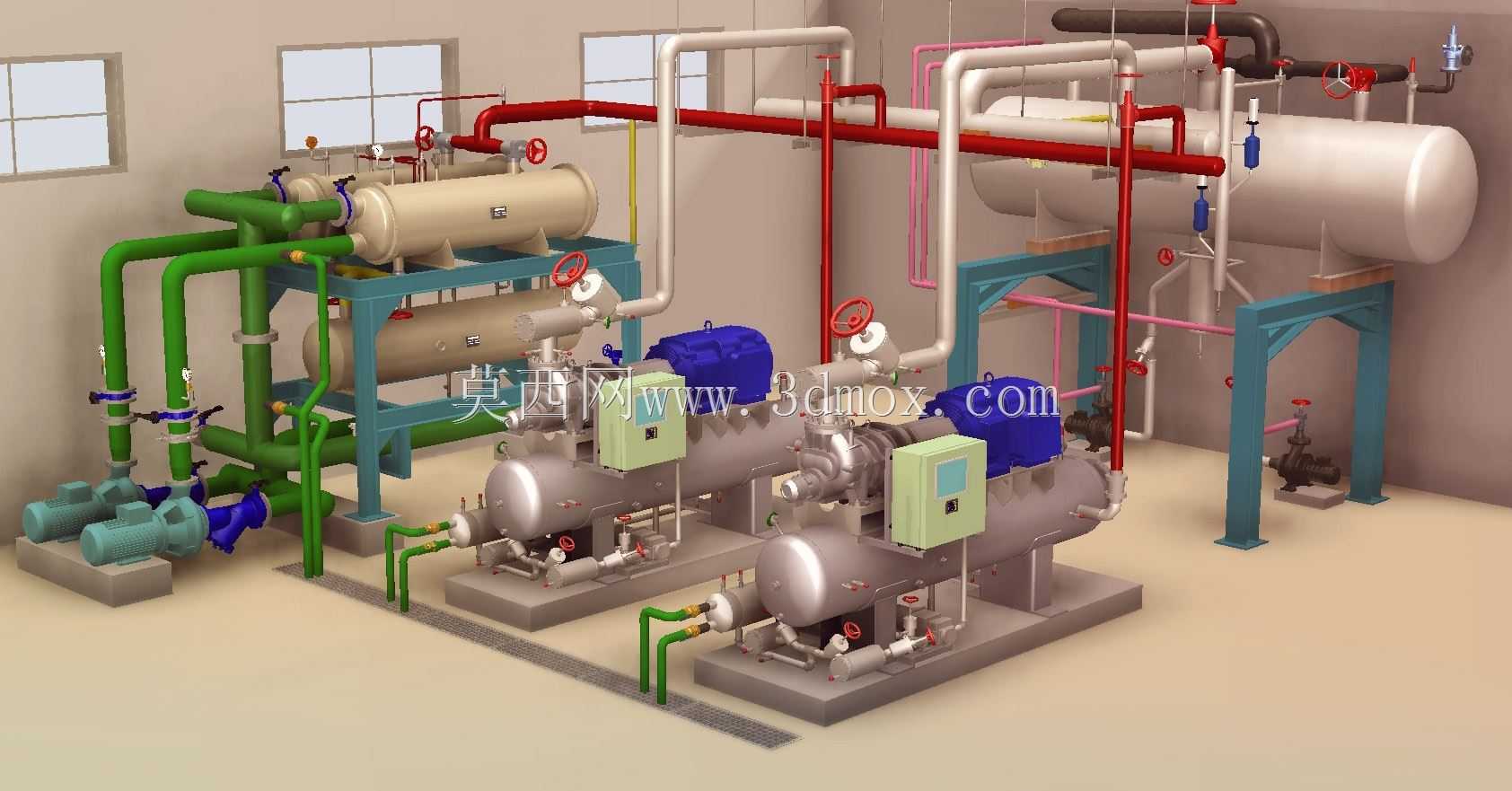

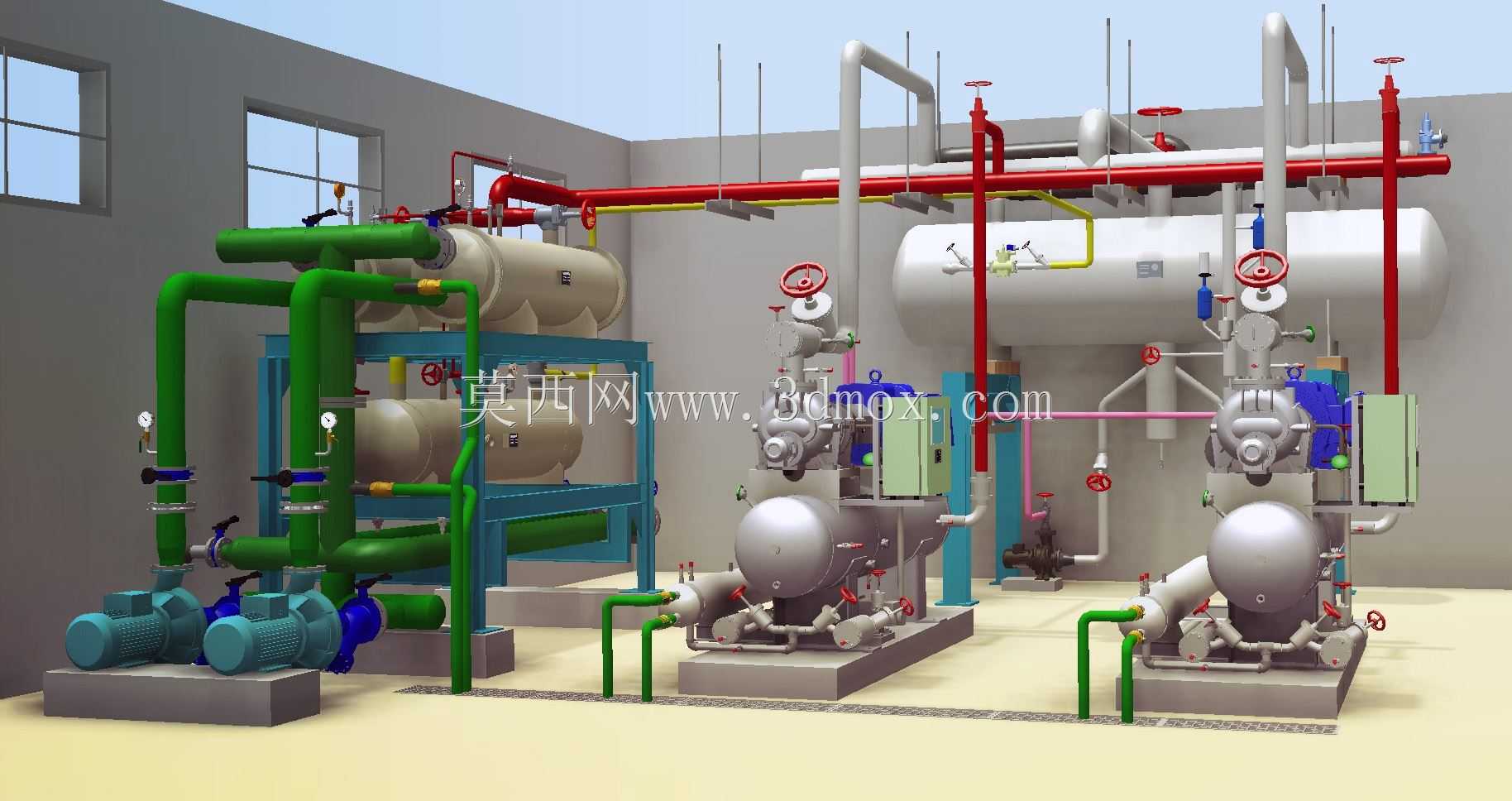

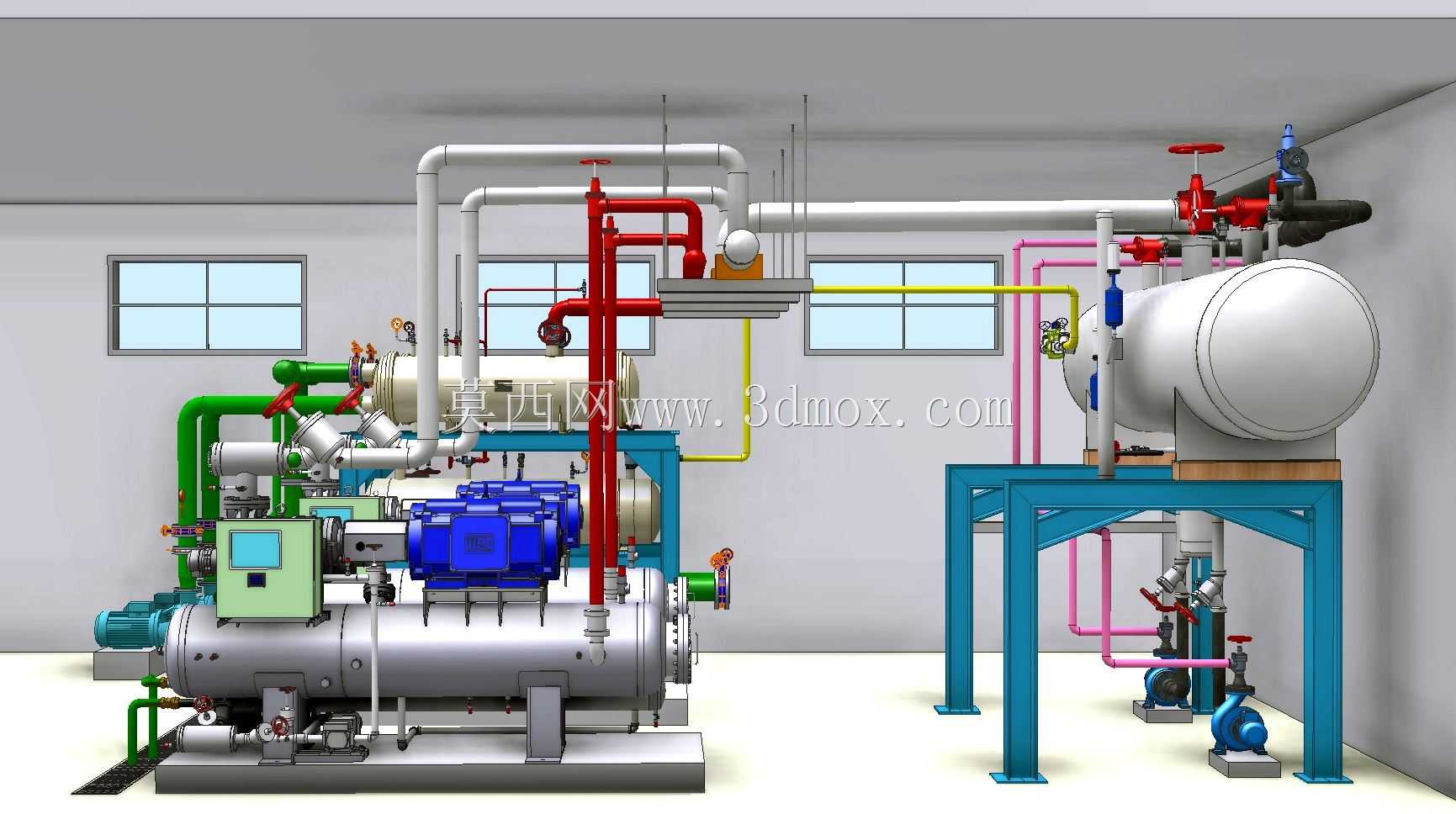

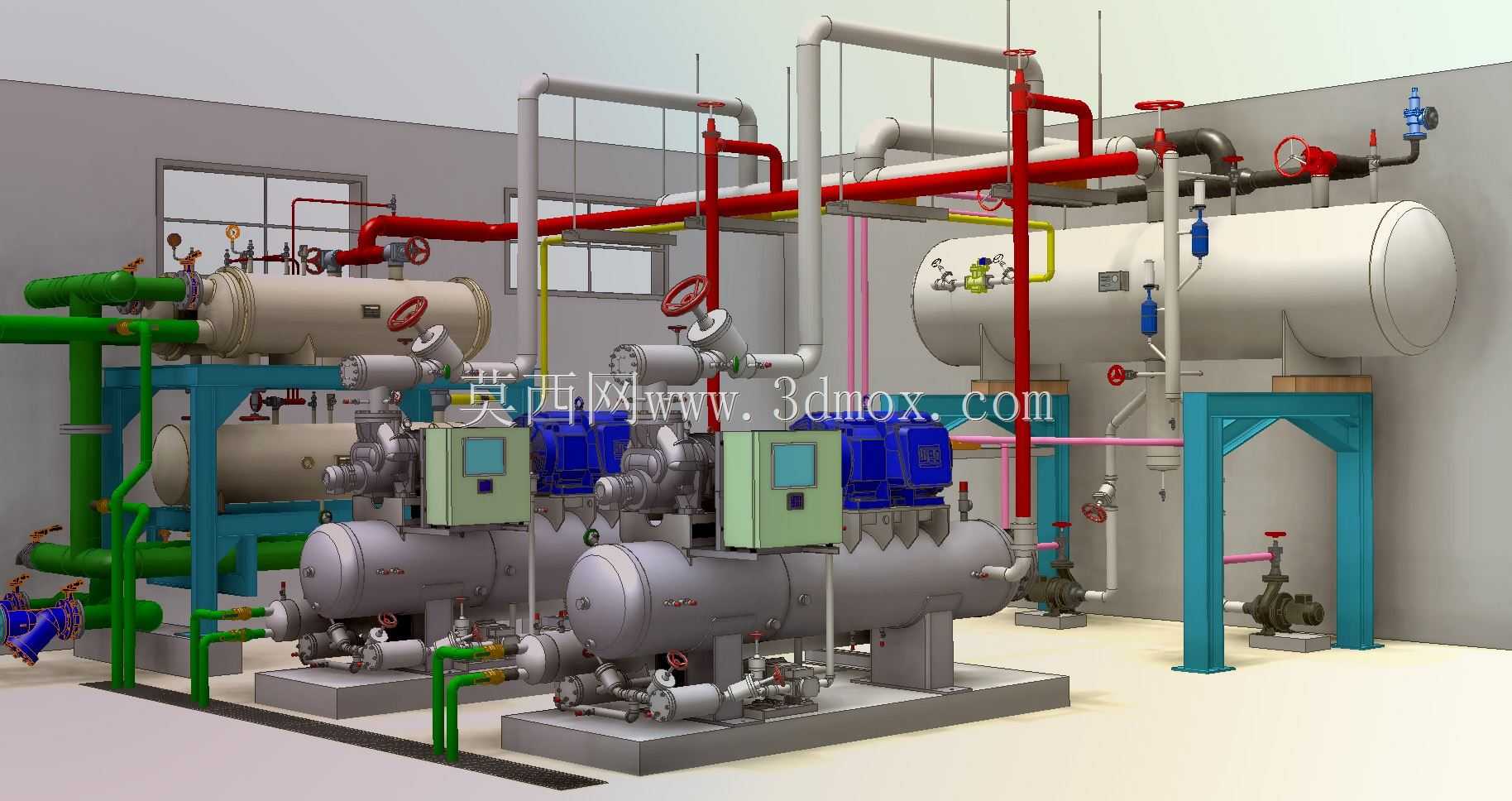

这套制冷机房系统主要面向大中型商用建筑、工业生产车间的集中供冷场景，可覆盖生产工艺冷却、公共空间恒温调控两类核心需求，适配食品加工、精密电子制造、大型商超、数据中心等对冷源稳定性要求较高的场所，整套系统集成了制冷循环的核心功能单元，可独立完成制冷剂压缩、冷凝、节流、蒸发的完整热力循环，同时配套了润滑油冷却、气液分离、介质输送等辅助功能模块，保障长期连续运行的可靠性。从功能特性来看，系统采用螺杆式压缩机作为核心动力单元，相比活塞式压缩机具备运行平稳、振动小、容积效率高的优势，可在25%-100%负荷区间内实现无级能量调节，适配不同工况下的冷量需求，避免频繁启停带来的设备损耗与能耗浪费；配套的壳管式冷凝器采用卧式布置结构，换热管采用高效强化传热管型，可实现高温高压制冷剂气态向液态的快速相变换热，换热效率较普通光管提升30%以上，同时预留了冷却水进出口的标准法兰接口，可直接对接外部循环冷却水塔，完成热量向室外环境的散出。系统设计阶段充分考虑了现场安装的运维便利性，所有管路采用分层排布逻辑，红色管路为高压高温制冷剂排气段，绿色管路为冷却水循环管路，粉色管路为润滑油输送管路，不同介质管路采用差异化颜色标识，便于后期运维人员快速识别管路功能、排查运行故障；核心压缩机组采用一体式撬装底座设计，压缩机、油分离器、油冷却器、控制箱均集成在同一钢制底座上，底座预留了地脚螺栓安装孔位，现场安装时仅需完成外部管路对接、电气线路接驳即可投入使用，大幅缩短现场施工周期。外形尺寸方面，整套双机组排布的机房系统横向安装边界为7.2米，纵向安装边界为4.5米，顶部管路最高安装高度为3.8米，可适配常规层高4.5米以上的设备机房安装需求，设备周边预留了不小于0.8米的运维操作通道，满足日常阀门操作、滤芯更换、设备检修的空间要求；吸入式气液分离器布置在压缩机吸气端前段，可有效分离制冷剂蒸气中携带的液态液滴，避免压缩机运行过程中出现液击故障，配套的制冷介质供给泵采用机械密封结构，可实现制冷剂液体的稳定加压输送，保障节流装置入口的介质压力稳定，整套系统的管路流速均控制在规范要求的合理区间内，既避免流速过高带来的管路振动与阻力损耗，也防止流速过低导致的润滑油回油不畅问题。
