车载剪式手摇顶升支撑装置结构设计

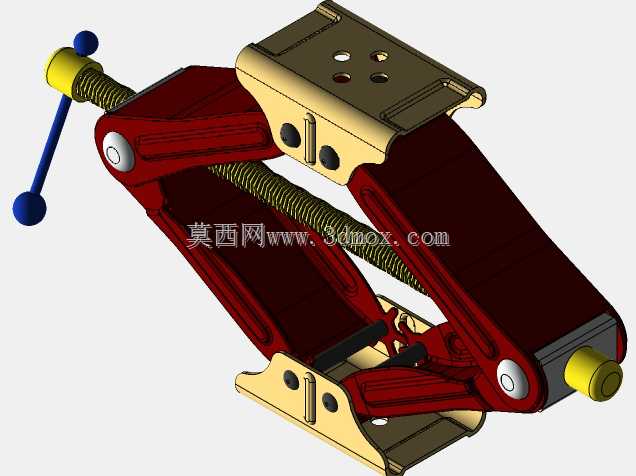

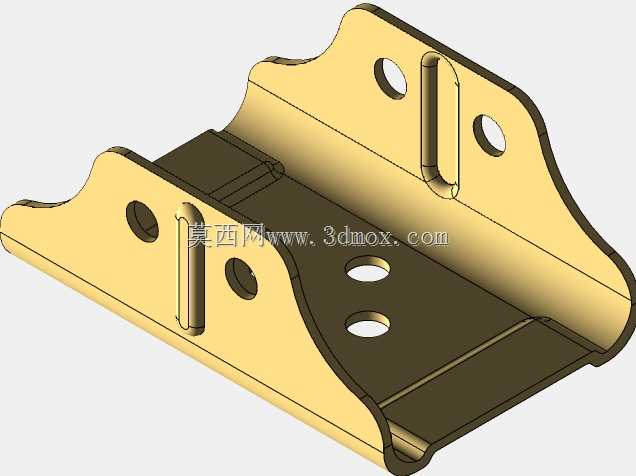

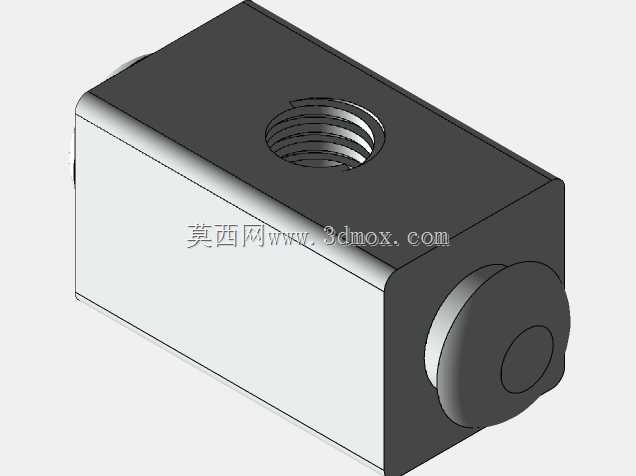

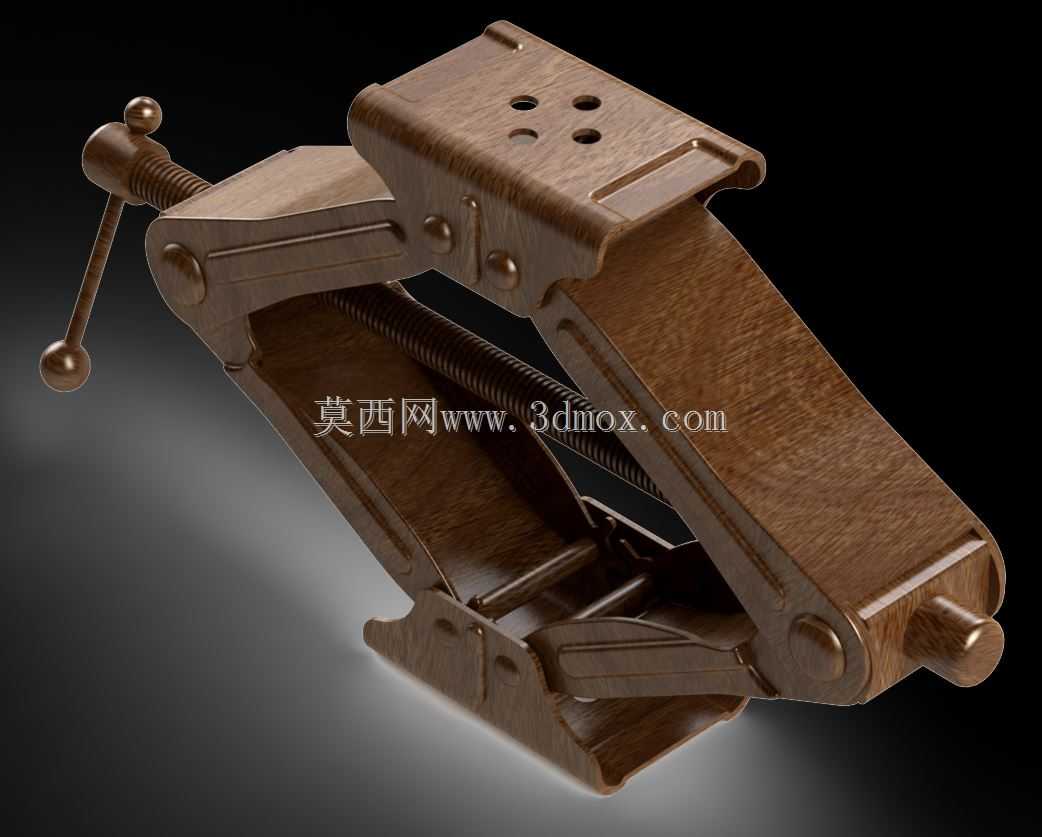

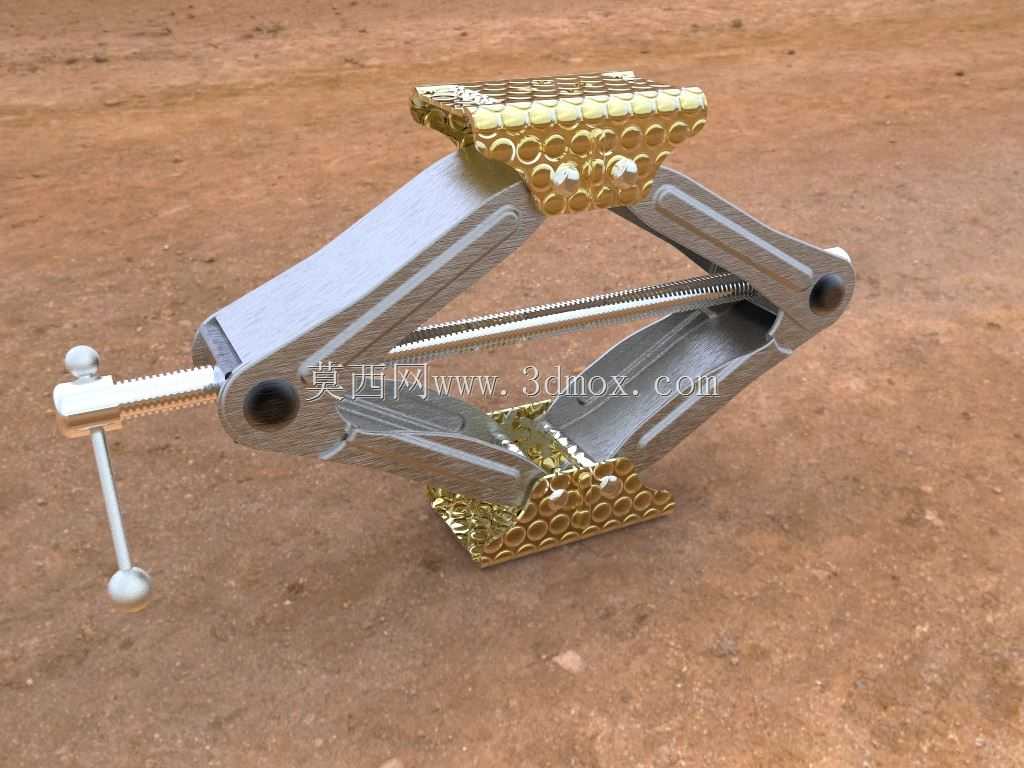

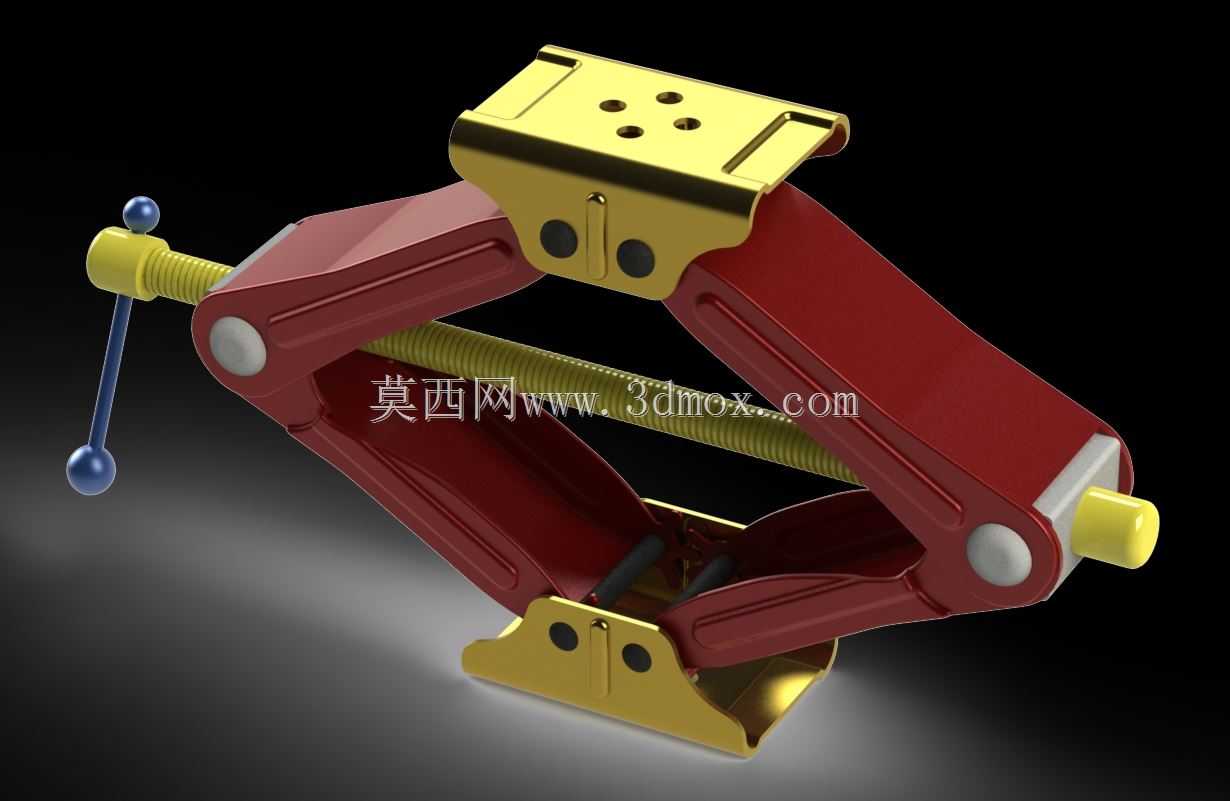

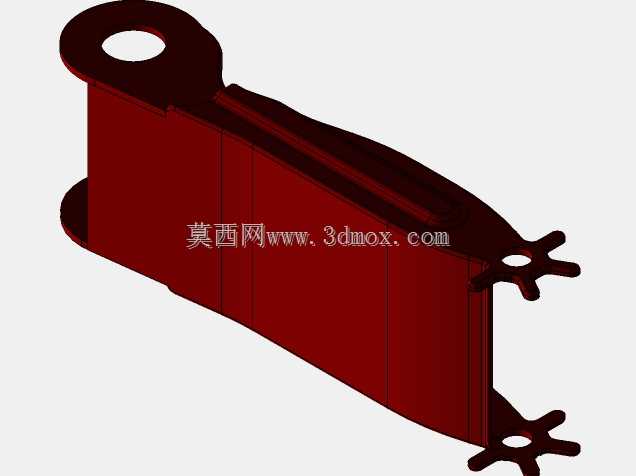

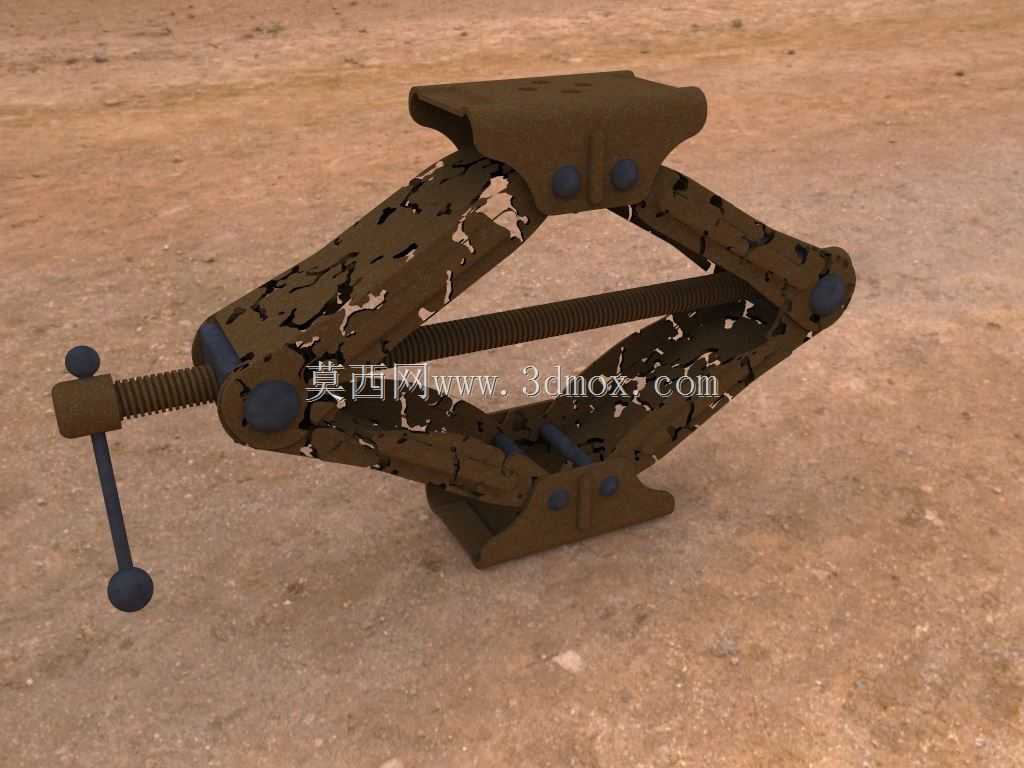

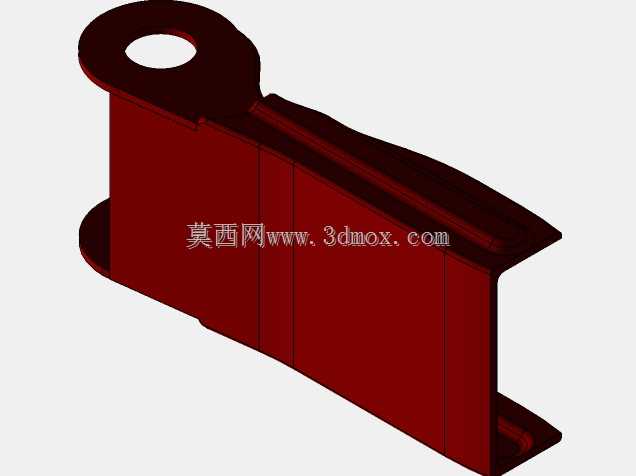

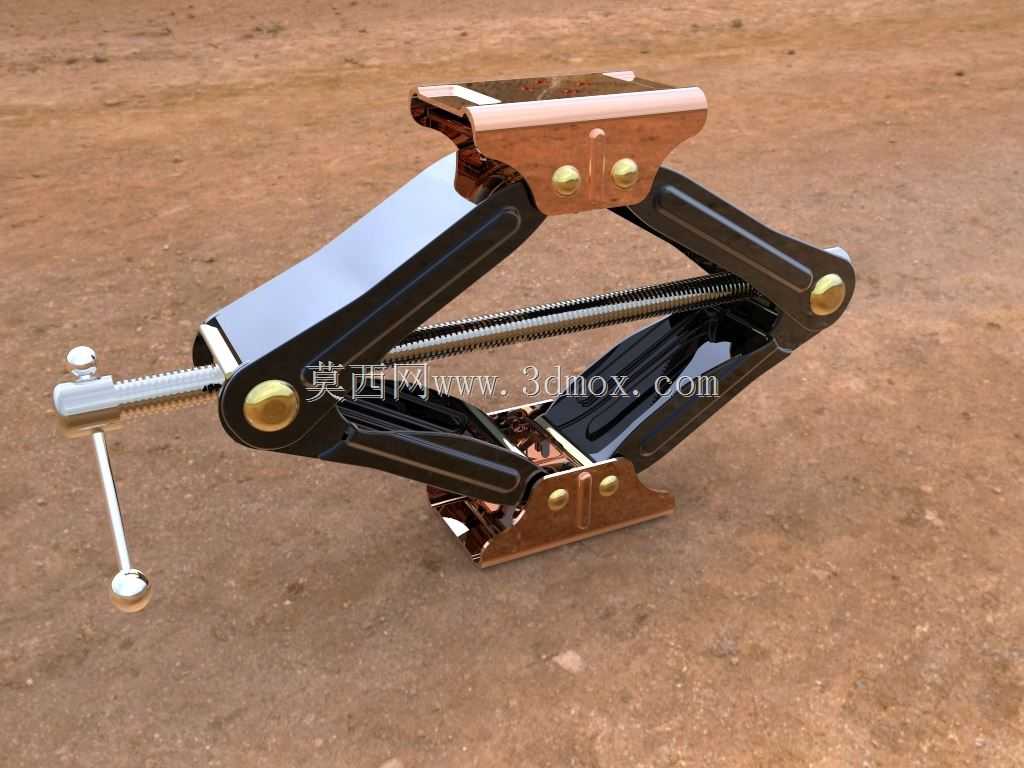

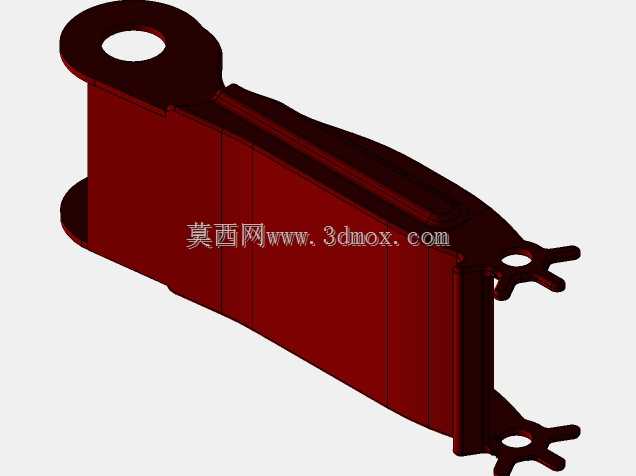

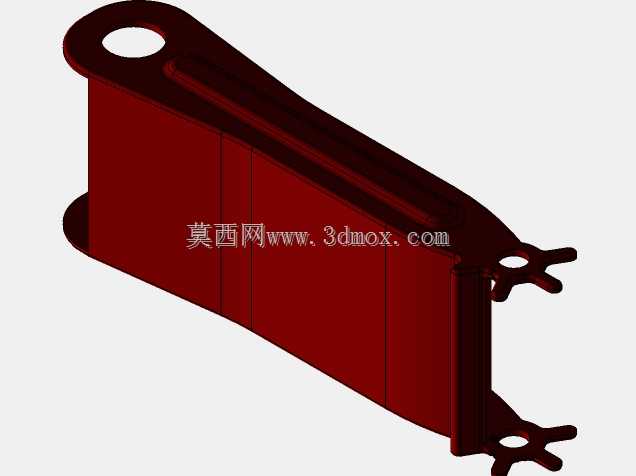

这款剪式顶升支撑装置，是面向民用车辆应急维保场景开发的便携举升工具，核心应用场景覆盖私家车辆道路应急换胎、底盘简易检修、户外非铺装路面车辆脱困辅助等场景，同时也可适配小型机电设备安装时的高度微调、轻型构件临时承重支撑等民用作业需求，是随车工具包中核心的应急维保类器具。从实际用途来看，该装置依靠剪式连杆的力放大特性，可在人力输入较小扭矩的前提下，输出数吨级的顶升承重能力，能够支撑普通家用轿车、紧凑型SUV的单侧车身重量，满足更换轮胎时将车身抬升至轮胎脱离地面的作业要求，相比液压类顶升工具，其结构无密封腔体、不存在液压油泄漏风险，长期放置在随车工具箱内也不会出现漏液污染、泄压失效的问题，环境适应性更强，可在-30℃到60℃的宽温域环境下正常使用，适配国内绝大多数区域的户外使用需求。从功能特性来看，该装置采用对称剪式连杆布局，上下两端分别设置带防滑齿纹的承托座与支撑底座，承托座可贴合车辆底盘指定的顶升加强筋位置，避免顶升过程中出现滑脱、刮伤底盘涂层的问题，底座采用加宽接触面设计，在松软泥地、砂石路面使用时可分散接地压力，减少装置下陷的风险；驱动端采用T型手摇摇臂结构，摇臂末端设置防滑握柄，操作时可通过圆周转动带动中部传动丝杆转动，进而驱动两组剪臂同步收拢或展开，实现顶升高度的线性调节，丝杆采用梯形螺纹设计，具备自锁特性，当停止摇臂转动时，装置可自动锁止当前高度，不会出现承重后自动回落的安全隐患，全程无需额外设置锁止销等结构，操作门槛极低。从设计思路来看，整体结构围绕“便携、可靠、易操作”三个核心目标展开，所有连杆铰接点均采用销轴加耐磨衬套的结构，减少反复升降过程中的铰接磨损，延长装置的循环使用寿命；传动丝杆做了发黑防锈处理，配合铰接点的润滑脂存储槽，可减少户外使用时沙尘进入铰接缝隙造成的卡滞问题，日常无需复杂维护即可保证操作顺畅。从外形尺寸与安装边界来看，该装置在完全收拢状态下整体高度较低，可轻松放入车辆后备箱的工具储物槽内，不占用过多储物空间；完全展开后的最大顶升高度可满足普通家用车轮胎离地的作业需求，最小收拢高度可适配底盘较低的轿跑类车辆，无需额外垫高即可伸入车辆底盘下方的顶升点位；整体横向宽度控制在合理范围内，操作摇臂时不会与车身侧裙发生干涉，单人即可完成从放置、顶升、锁止到回落的全流程操作，无需额外辅助工具。
