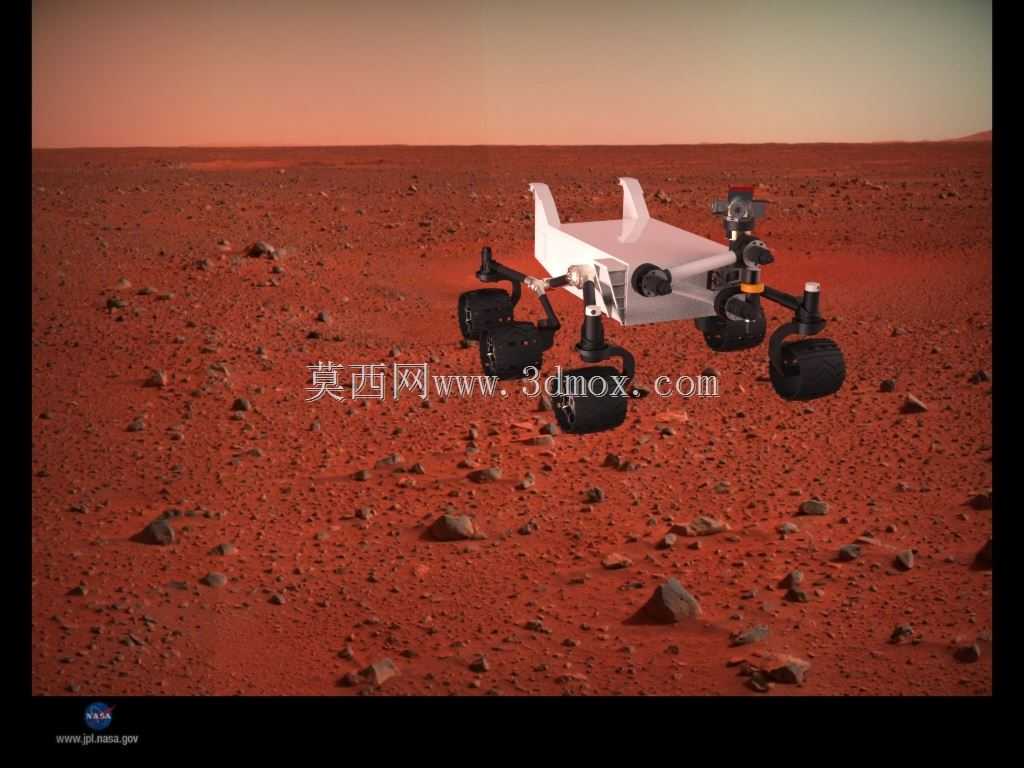

好奇号火星探测车行走机构三维结构

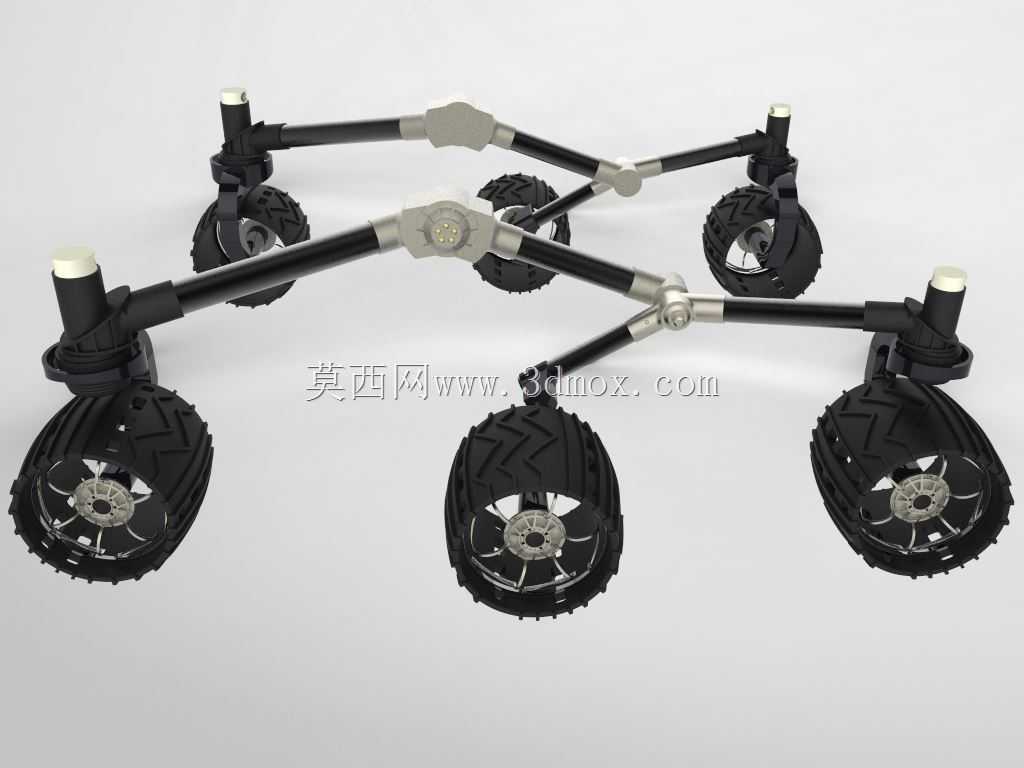

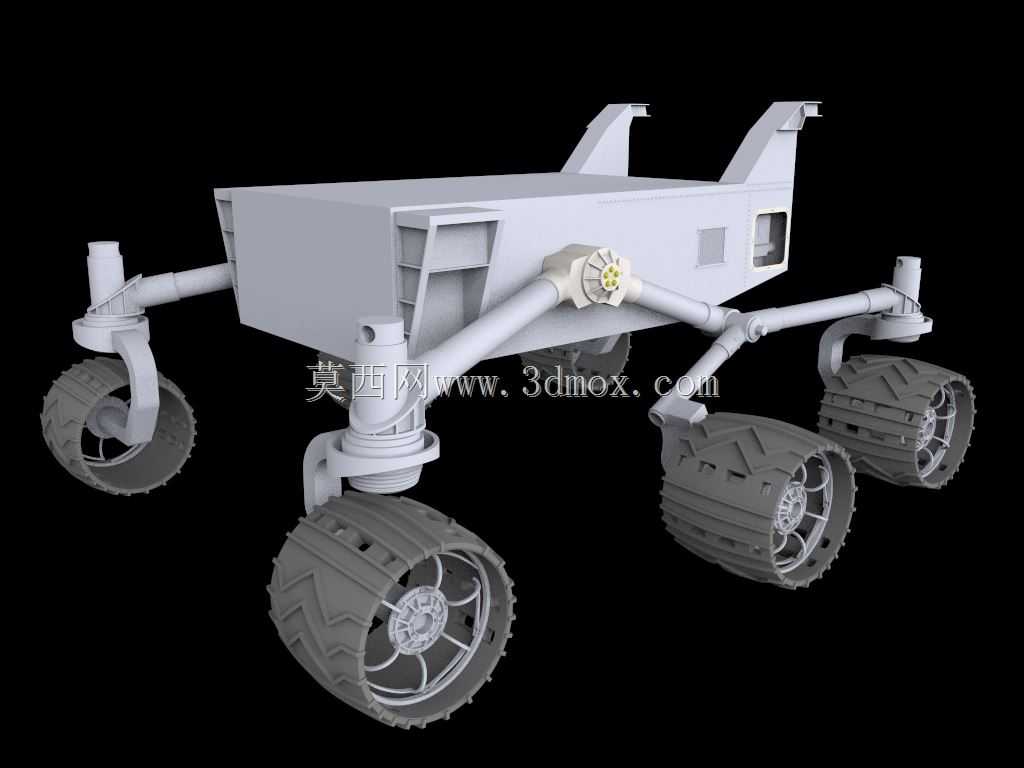

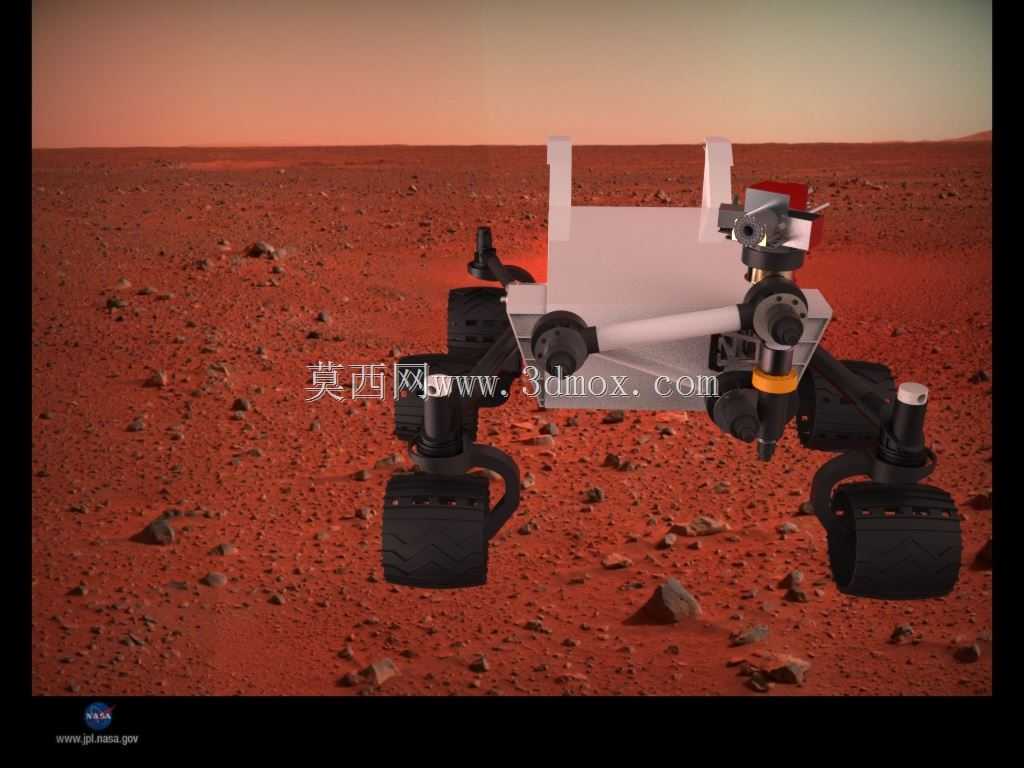

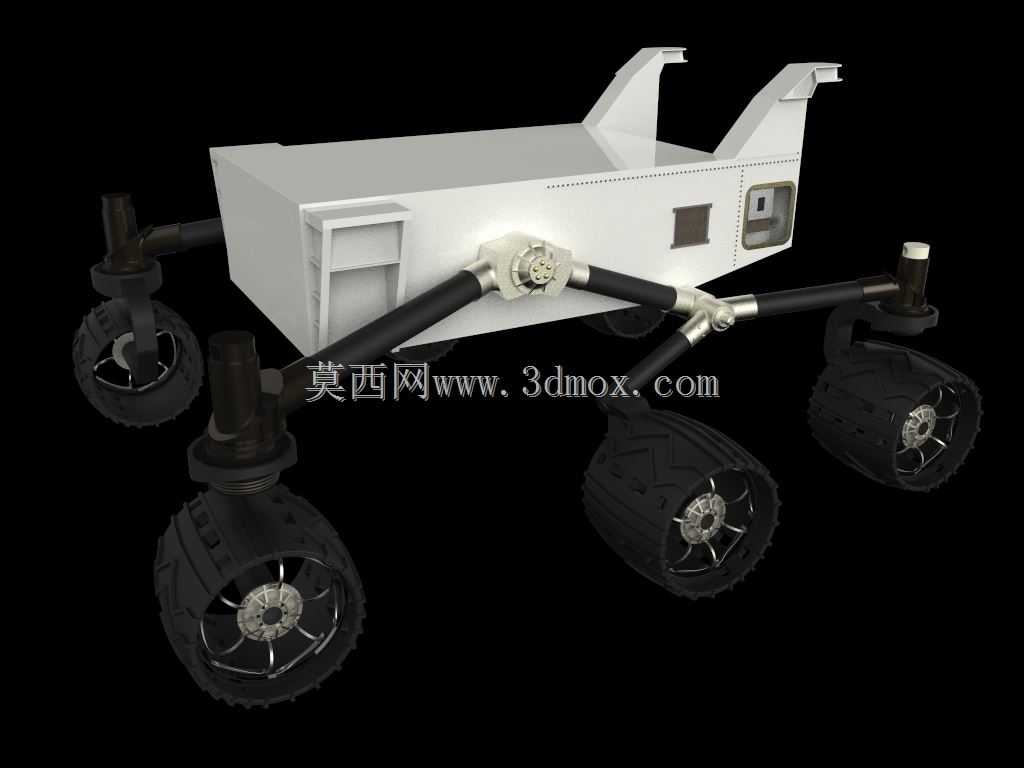

　　星球表面探测移动平台的行走系统设计，始终是地外天体探测装备研发的核心难点之一，好奇号作为执行火星表面长距离巡视探测任务的核心载具，其行走机构的结构设计直接决定了设备在火星低重力、高粗糙度、无铺装路面环境下的通过能力与运行可靠性。这套三维结构完整还原了探测车的 rocker-bogie 摇臂式悬架布局，六轮独立配置的结构形式，能够在单个车轮抬升高度超过车轮直径一半的工况下，依然保证其余所有车轮与地表保持有效接触，最大化轮地接触面积，降低低重力环境下的车轮打滑概率，避免探测车在松软火壤、岩石障碍区域出现陷车、倾覆风险。

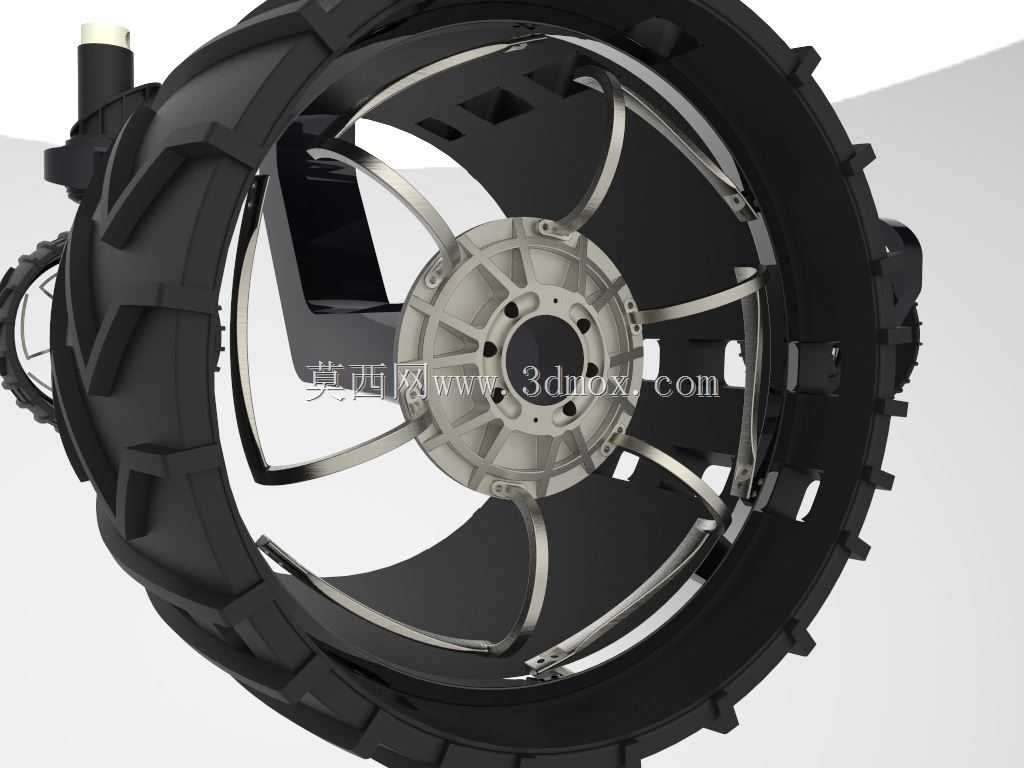

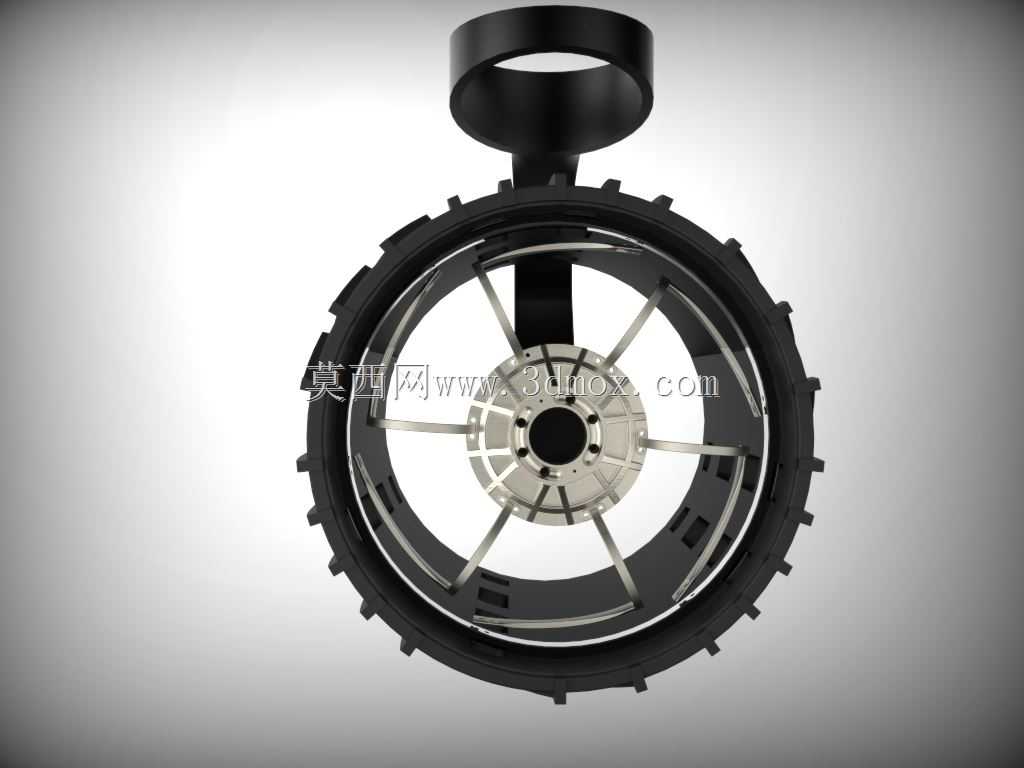

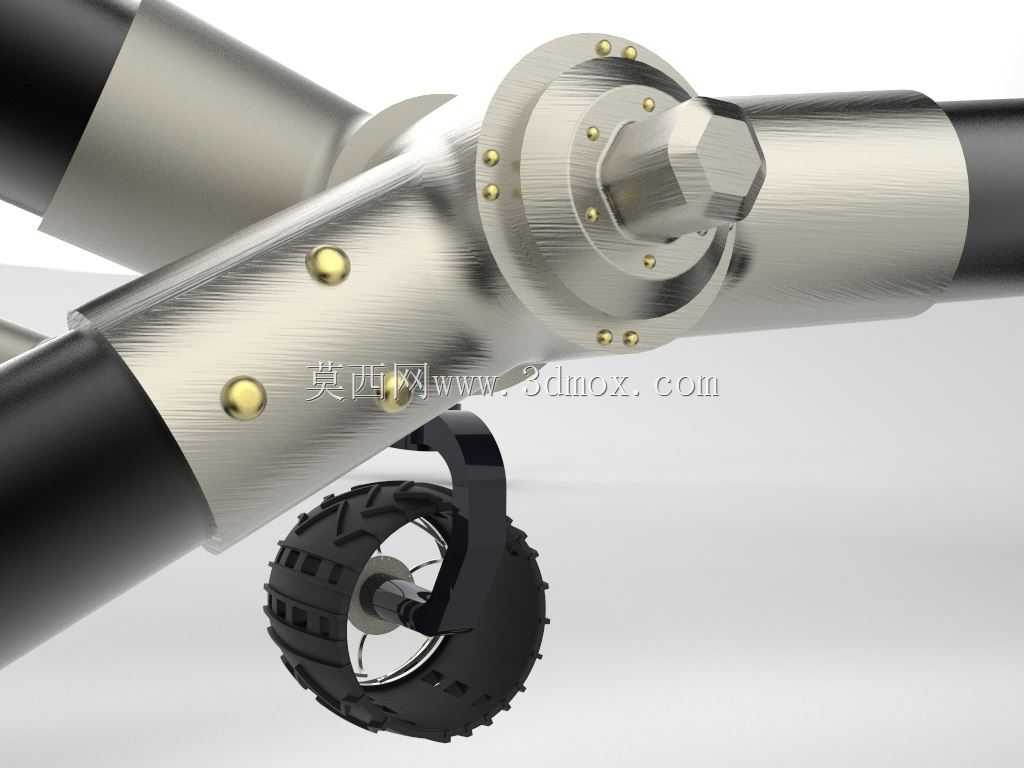

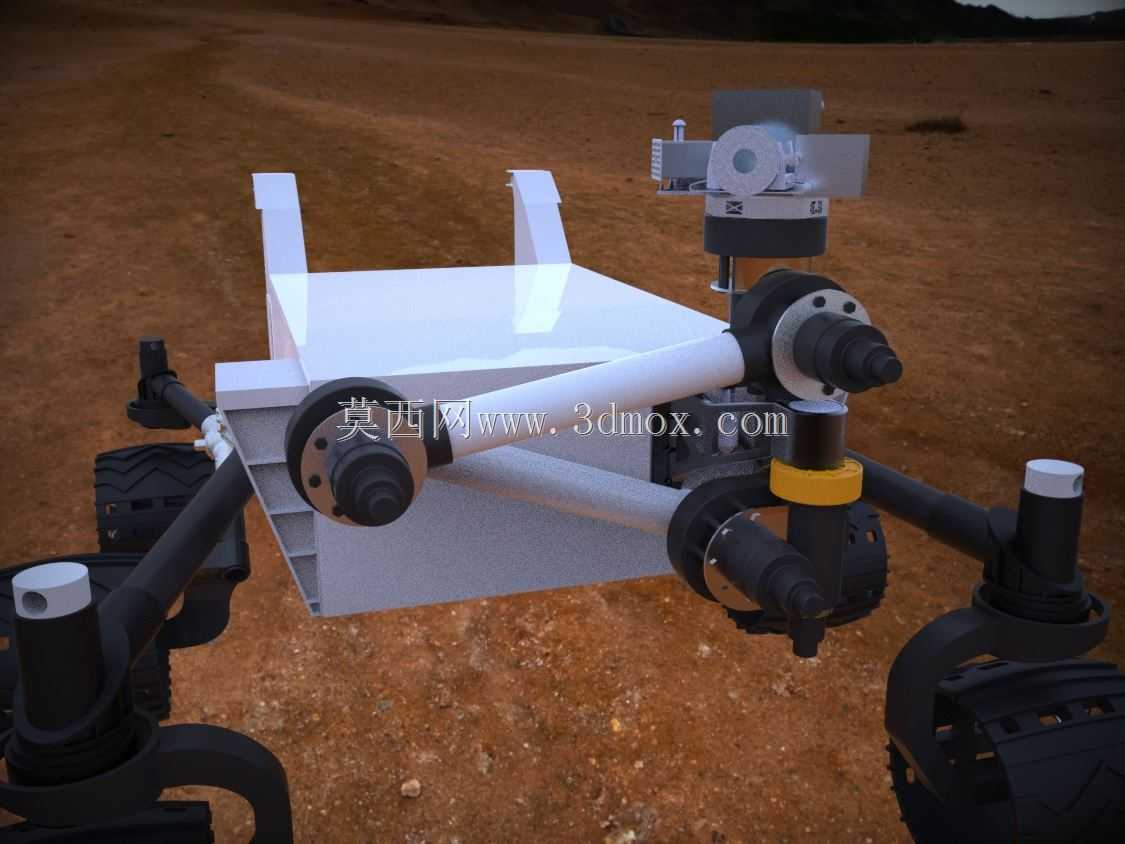

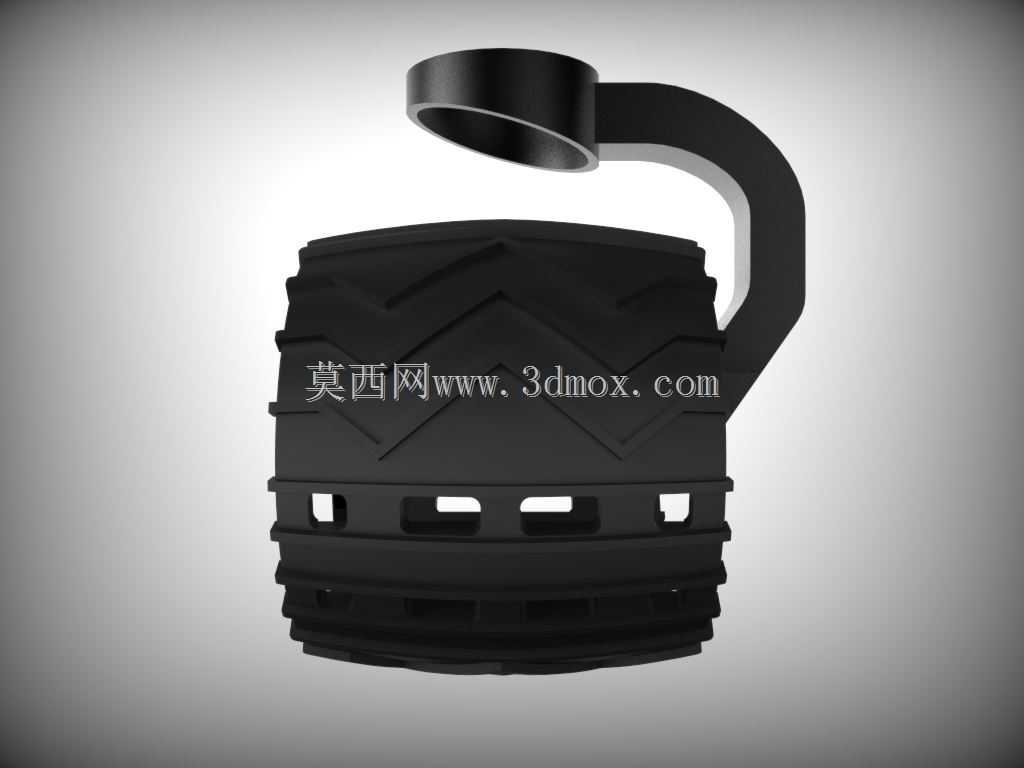

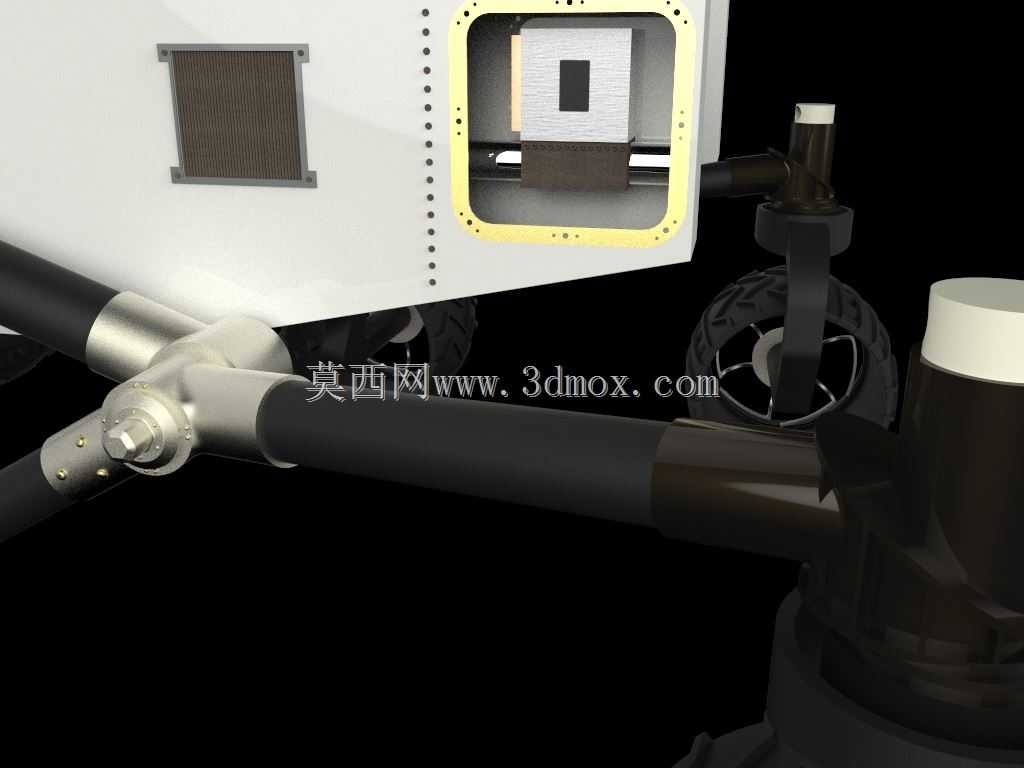

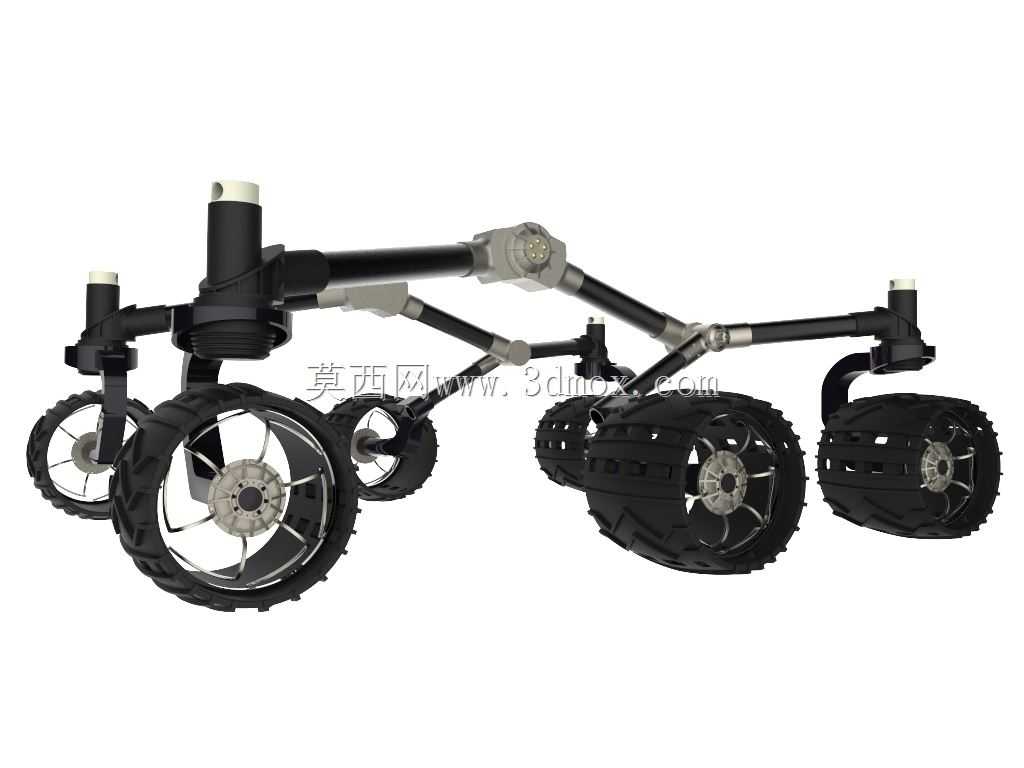

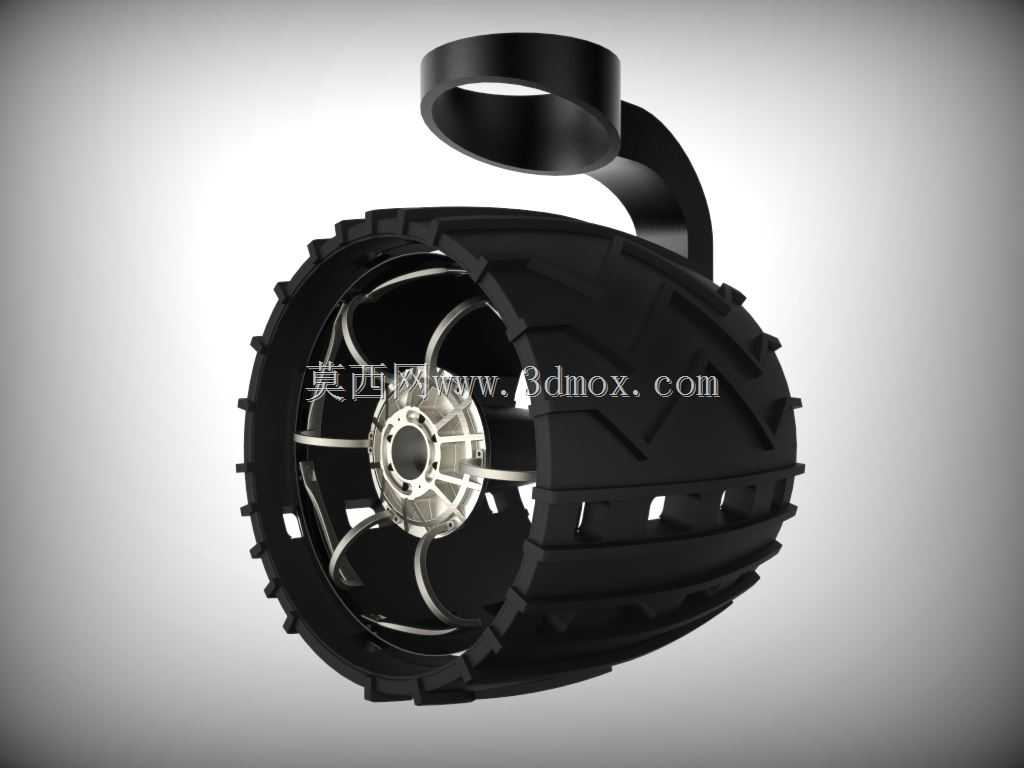

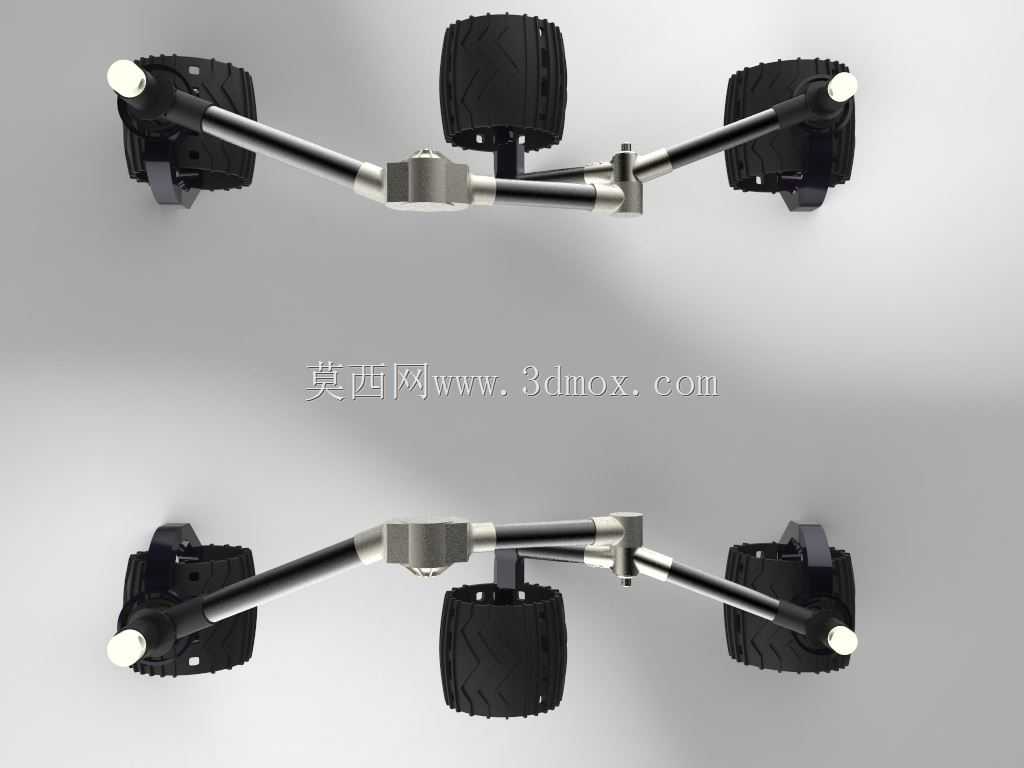

　　从结构设计逻辑来看，整套行走机构没有采用传统地面车辆的弹性减震元件，完全依靠多连杆铰接结构的自由度释放来实现地形适配，每侧悬架由主摇臂、副摇臂两个核心铰接构件组成，主摇臂与车体主框架的铰接点位于车体侧部中后段，副摇臂铰接在主摇臂前端，分别连接前后两个转向轮与中间的承重轮，铰接位置全部采用耐磨自润滑衬套配合限位结构，既能够释放多方向的转动自由度，又可以限制连杆的摆动行程，避免极端地形下悬架结构运动干涉。车轮部分采用了带镂空辐条的弹性轮面设计，轮面表面分布有凸起的履刺结构，既能够降低整体结构重量，又可以在碾压尖锐岩石时通过轮面的微量形变吸收冲击，同时履刺结构可以嵌入松软火壤表层，提升轮地抓附力，避免爬坡过程中出现打滑空转。

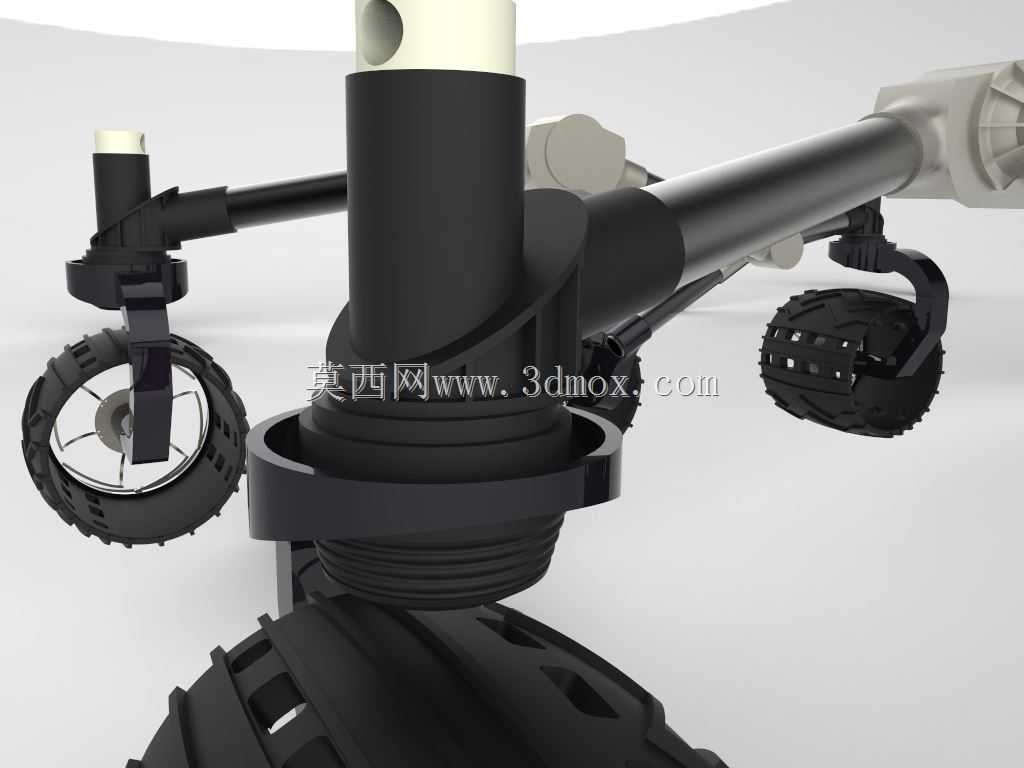

　　转向系统采用了前后四轮独立转向的布局，每个转向轮的立柱上方集成了独立的转向驱动接口，能够实现前轮转向、后轮转向、蟹行转向、原地零半径转向等多种转向模式，适配火星表面狭窄岩石通道、大坡度坡面等不同通行场景的转向需求，原地转向模式下探测车可以在不移动位置的情况下完成360度朝向调整，大幅降低狭窄区域的转向操作难度。整套行走机构的安装边界与车体主框架的连接点全部采用标准化的法兰接口，主摇臂铰接点的同轴度公差控制在0.02mm以内，保证两侧悬架摆动过程中不会出现卡滞，所有铰接位置的密封结构都预留了防尘密封的安装空间，能够适配火星表面多浮尘的环境特点，避免细颗粒沙尘进入铰接摩擦面造成构件磨损。

　　在实际应用场景中，这套行走机构需要承载探测车搭载的所有科学探测载荷，包括质谱分析设备、成像设备、采样机械臂、核电池热控模块等总重接近900kg的载荷，在火星38%地球重力的环境下，行走机构的单轮承重载荷经过精确匹配，中间轮的承重占比略高于前后轮，保证在跨越垂直障碍时载荷能够均匀分配到各个轮组。设计过程中针对不同尺寸的岩石障碍、不同坡度的坡面、不同承载特性的火壤路面做了大量的运动学仿真验证，确保悬架在全行程摆动过程中，车体的俯仰角度波动控制在很小的范围内，避免车体内搭载的精密科学设备受到过大的角度倾斜影响，同时保证高增益通讯天线、太阳能板（核电池版本为热辐射散热板）的朝向始终处于设计工作区间内。

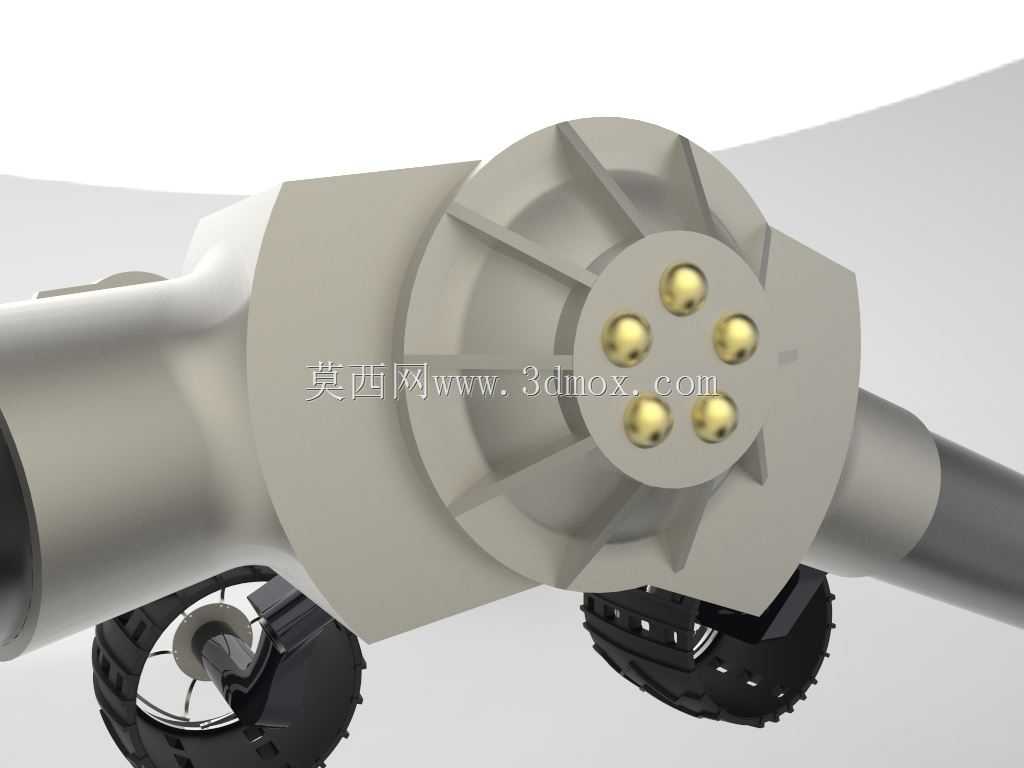

　　从建模细节来看，所有铰接位置的转动副都按照实际工程配合间隙做了还原，轮系的传动接口预留了轮毂驱动电机的安装空间，转向立柱内部预留了驱动走线的空腔，摇臂构件的截面采用了变厚度的箱型结构设计，在保证结构强度、刚度的前提下尽可能降低构件自重，所有受力集中的铰接点位置都做了局部加强筋设计，避免长期交变载荷作用下出现结构疲劳损伤。整套结构没有冗余的装饰性构件，每一处结构设计都对应实际的工程功能需求，无论是轮面的镂空尺寸、摇臂的铰接点位置，还是转向立柱的倾斜角度，都经过了通过性、稳定性、载荷分配的多轮优化，能够为星球探测移动平台的结构设计、行走机构方案验证提供直观的三维参考，也可作为特种越野移动平台悬架结构设计的参考案例，帮助结构设计人员理解摇臂式悬架的运动逻辑与载荷传递路径。
