瓦力机器人双目视觉传感外壳结构

　　这套仿生双目视觉组件外壳，最初的设计出发点是复刻影视IP中瓦力的眼部特征，但在结构落地时完全按照工业级视觉传感装置的安装要求做了适配，并非单纯的外观摆件。从实际应用场景来看，这类结构既可以用于科普类机器人教学演示平台的视觉模块封装，也能作为小型巡检机器人、桌面陪伴机器人的双目摄像头防护外壳，在室内低尘环境下的移动机器人视觉搭载场景中适配性较强。

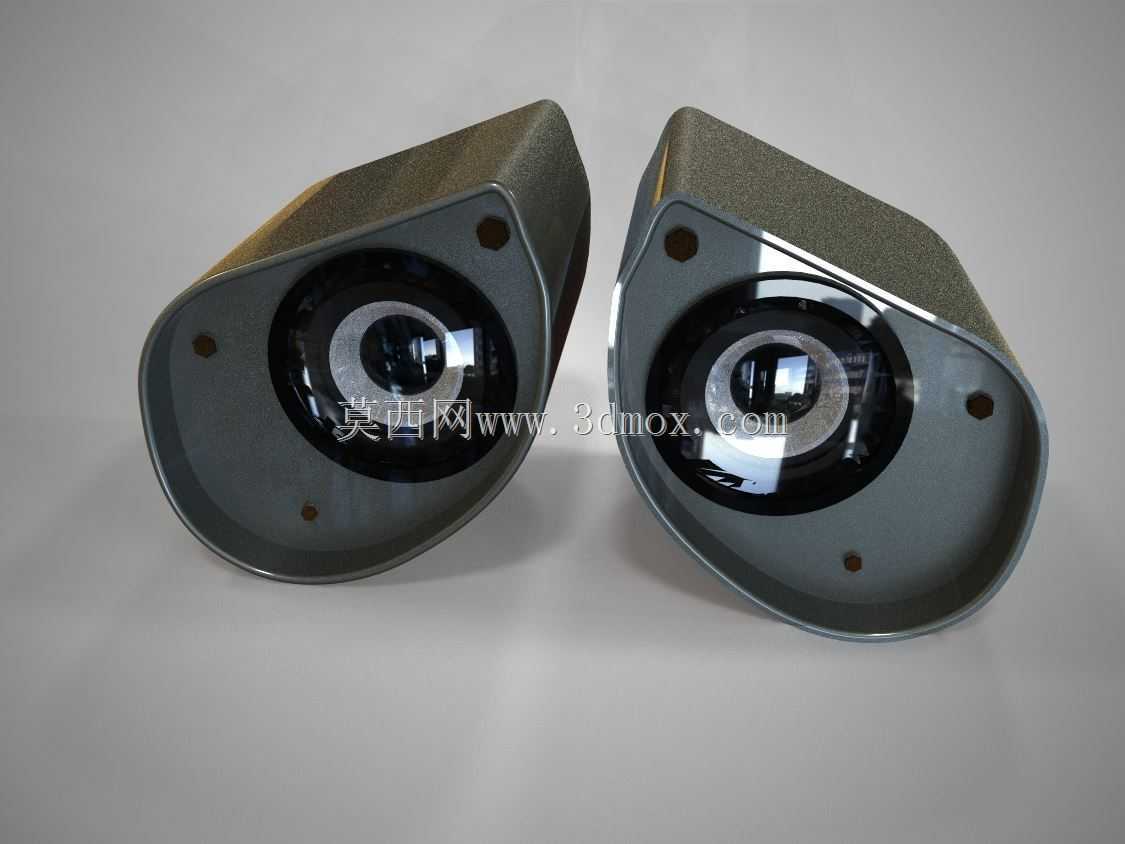

　　从功能特性上看，外壳采用类水滴的不对称流线造型，区别于常规工业视觉方方正正的外壳结构，在保证内部安装空间的前提下，通过曲面收窄的设计减少了机器人行进过程中的正面风阻，同时圆润的边缘也能避免人机交互过程中剐蹭操作人员。外壳正面预留的环形安装台阶，刚好适配标准尺寸的镜头压圈，能够直接卡装定焦广角镜头，镜头后方的腔体深度经过测算，可容纳两块1/2.7英寸的CMOS感光板，以及配套的排线走线空间，两侧的沉头孔位对应M3规格的安装螺丝，可直接将单目组件固定在机器人头部的转动云台上，左右两个壳体的安装孔位完全对称，可实现左右视觉模块的独立俯仰调整，满足双目视差的标定需求。

　　设计过程中最先确定的是镜头的光轴间距，参考人体双目瞳距的参数，将两个镜头的中心距设定在65mm，这个距离下的双目视觉在0.3m到5m的测距范围内精度最优，刚好适配桌面级机器人的交互和避障需求。外壳的壁厚统一设定为1.8mm，既满足3D打印成型的强度要求，也不会因为壁厚过大占用过多内部空间，壳体边缘做了0.5mm的倒角处理，避免打印或者注塑过程中出现锐边缺陷。壳体背部预留了10mm宽的走线槽，可同时穿过两根摄像头FPC排线和一组补光灯的供电线，走线槽边缘做了圆角过渡，避免长期运动过程中排线被壳体磨损。

　　安装边界方面，单目壳体的最大外轮廓尺寸为82mm长、68mm宽、45mm高，两个壳体并排安装时，最小的横向安装空间需求为180mm，竖向安装空间不小于70mm，壳体背部的安装基准面平面度控制在0.1mm以内，保证和云台安装面贴合后不会出现光轴偏移的问题。外壳内侧设计了两条高度为1.2mm的定位筋，刚好卡在感光板的侧边，不需要额外打胶就能实现电路板的预固定，后续组装时只需要在筋位处点少量固定胶即可，大幅提升组装效率。镜头安装位的内侧设计了遮光挡圈，能够避免壳体内部的反光在镜头成像时出现眩光问题，挡圈的高度比镜头后截距短2mm，不会接触到镜头尾部的镜片，同时能阻挡侧面杂光进入感光面。

　　考虑到实际使用中的维护需求，外壳采用前后分体式的结构，前壳和后壳通过卡扣配合底部一颗M2螺丝固定，不需要拆解整个云台就能单独打开前壳清洁镜头表面或者更换感光元件，卡扣的配合量设定为0.3mm，既保证日常使用中不会出现壳体松脱，也能在维护时用塑料撬片轻松拆开，不会损坏壳体结构。壳体表面做了细磨砂的纹理处理，和影视原作中瓦力眼部的做旧金属质感接近，同时磨砂表面不容易残留指纹和灰尘，减少日常维护的清洁频次。在做结构验证的时候，特意测试了壳体在-10℃到50℃环境下的形变情况，选用常规ABS材料打印时，安装孔位的形变量不超过0.05mm，完全满足视觉标定的精度要求，不会因为温度变化导致光轴偏移影响测距精度。
