1/2英寸规格钢丝绳紧固夹头结构设计

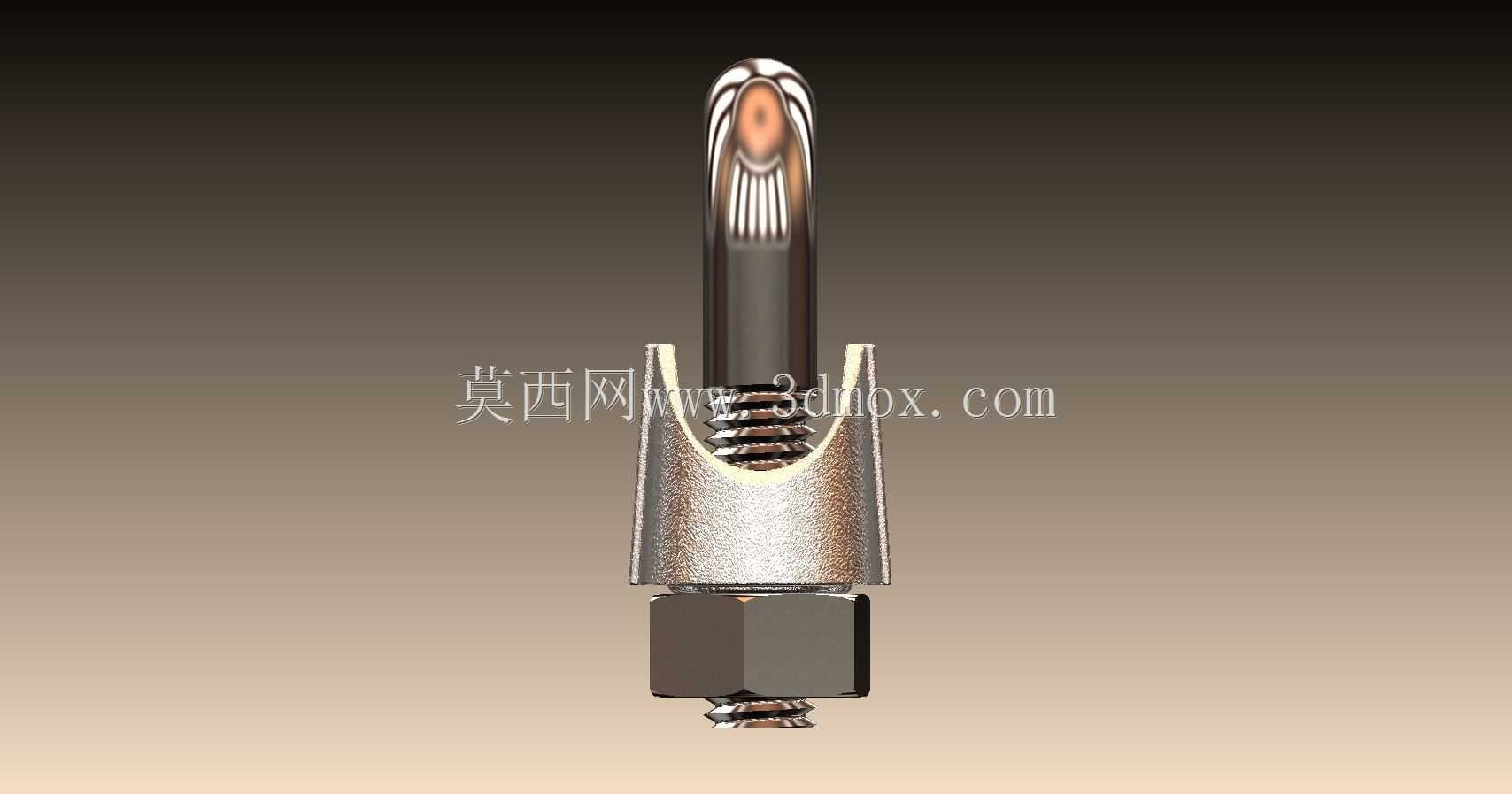

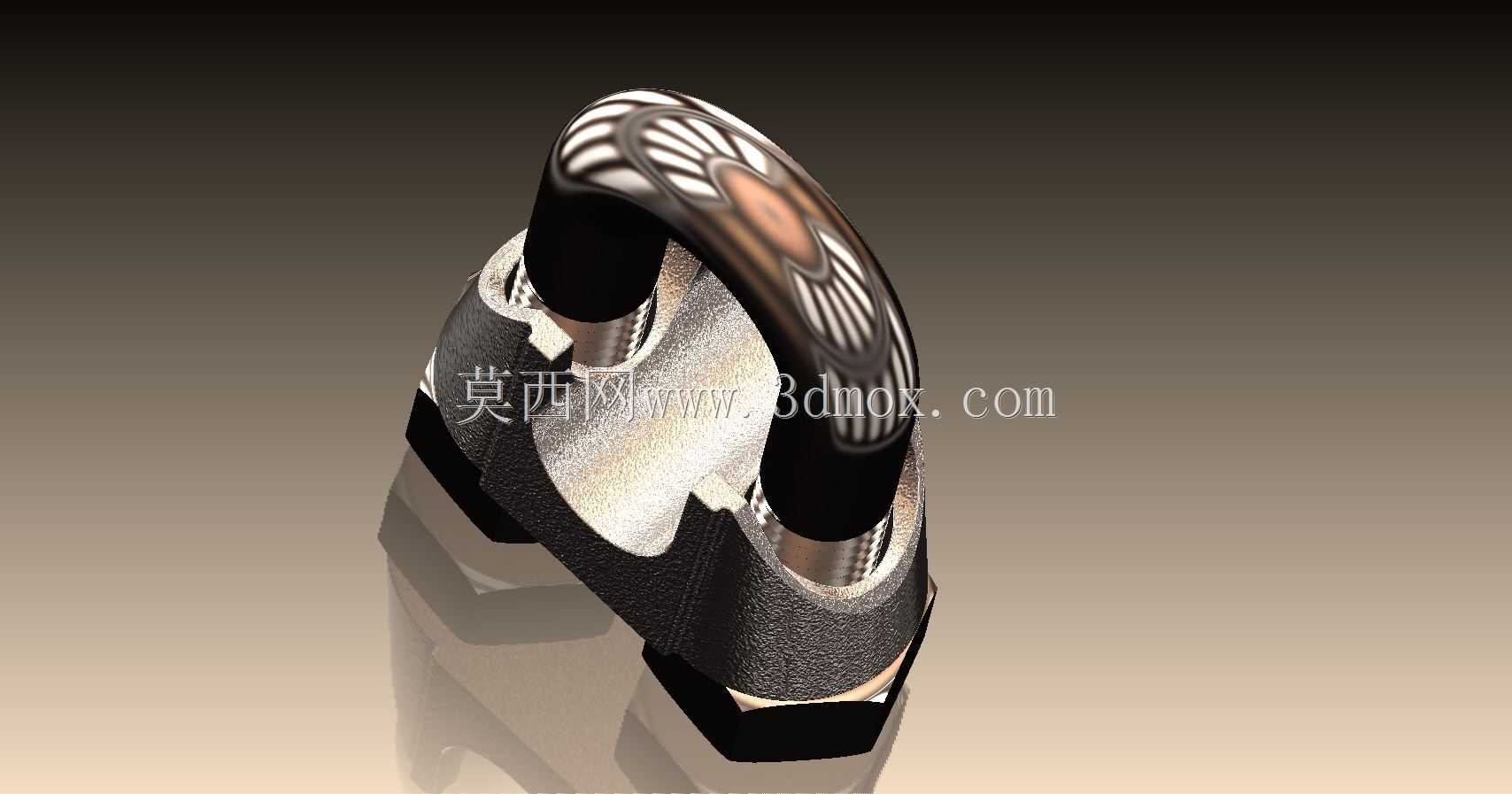

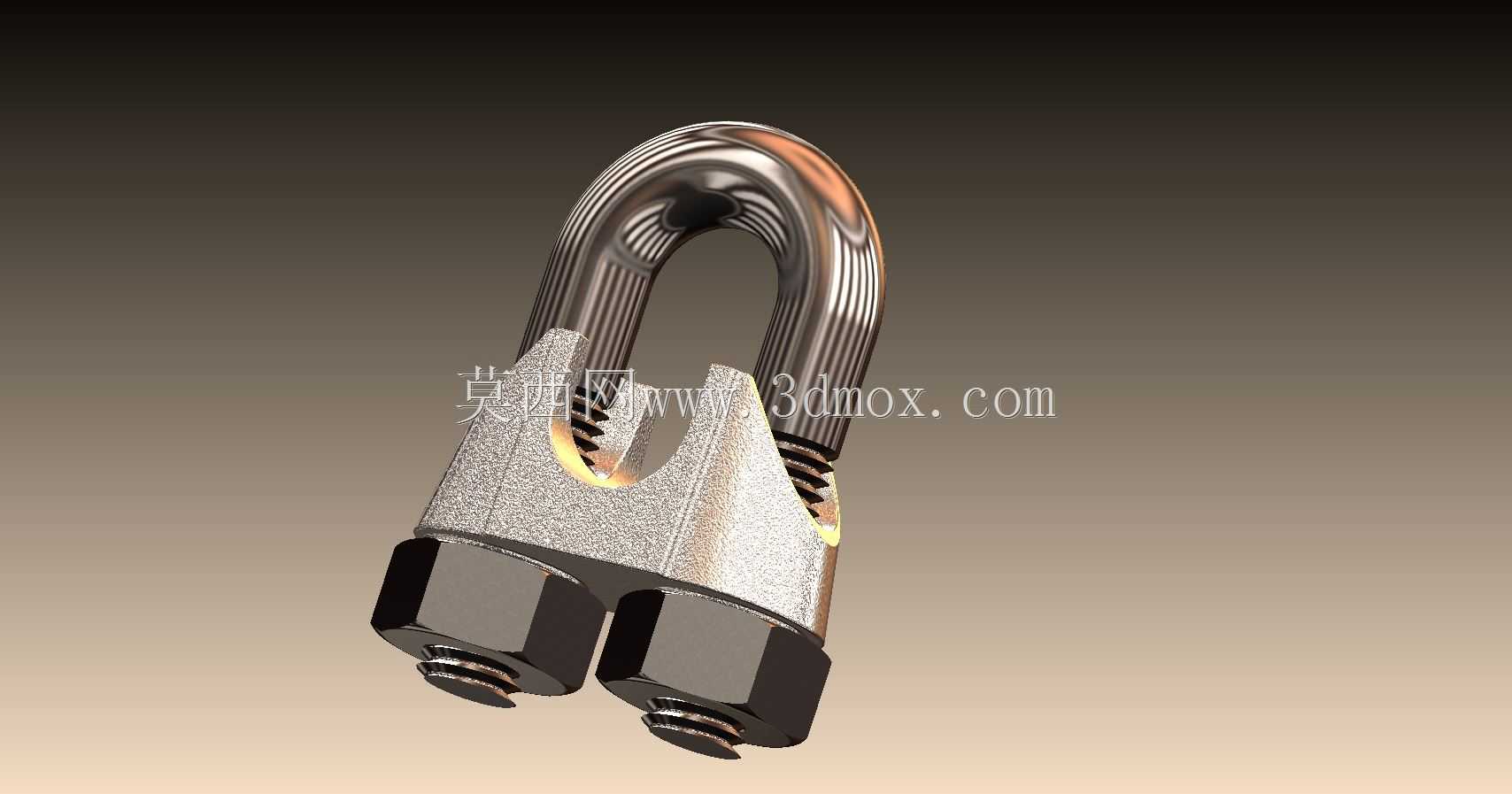

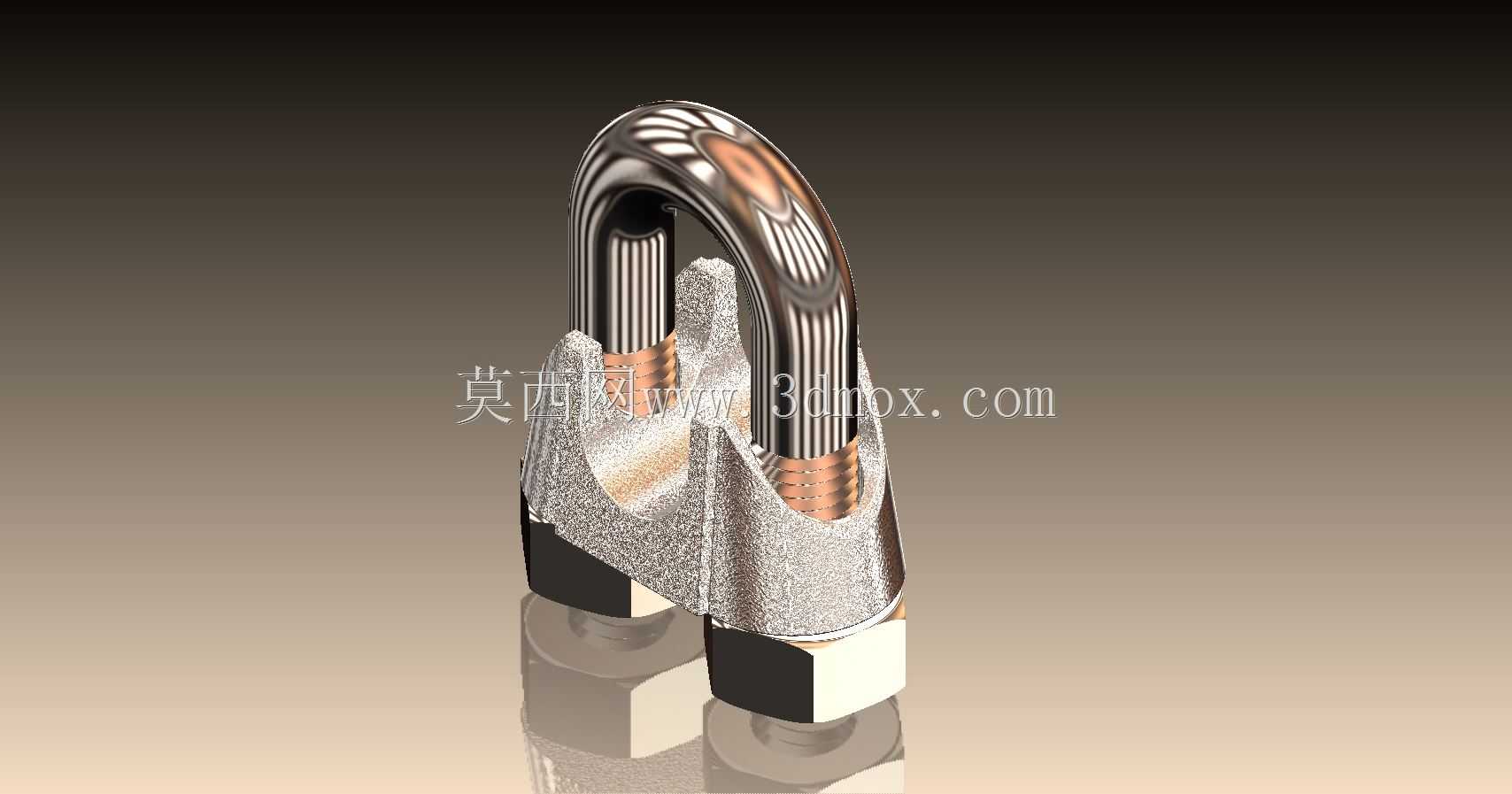

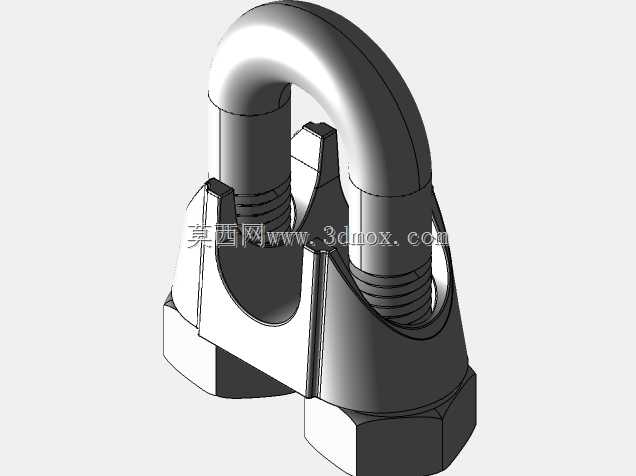

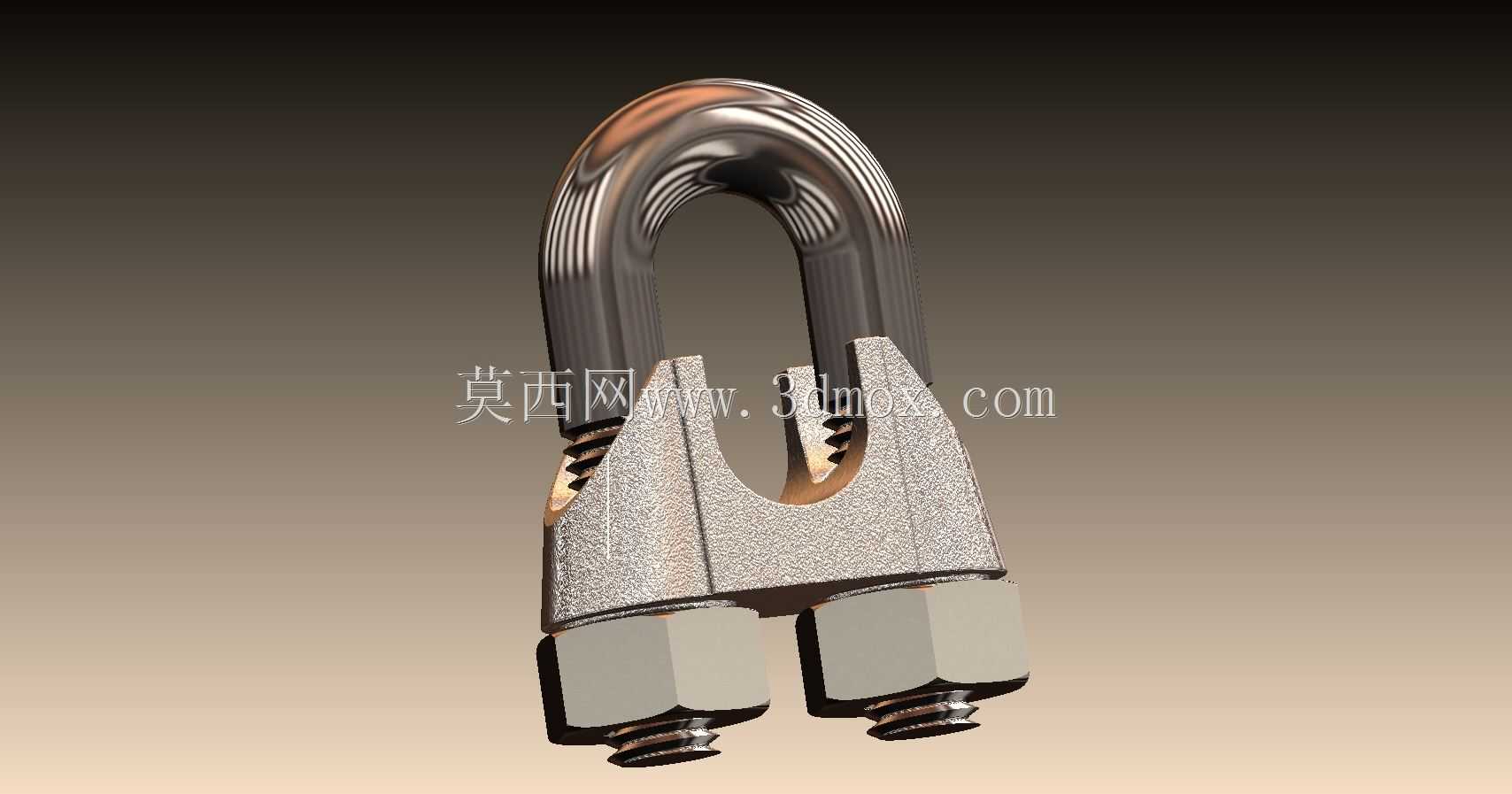

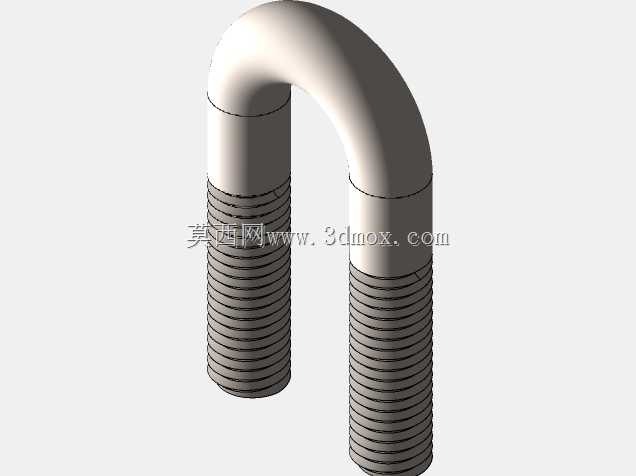

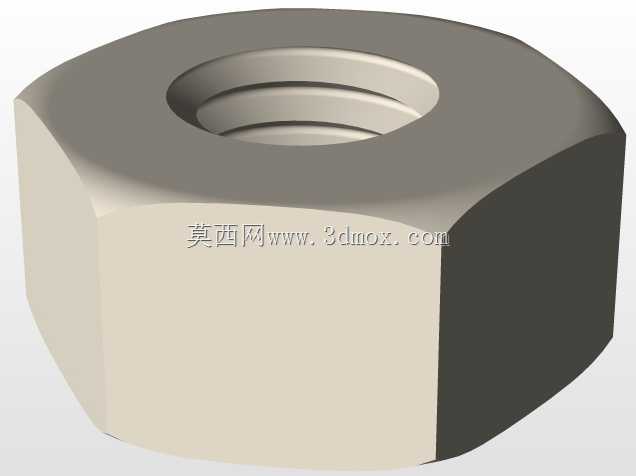

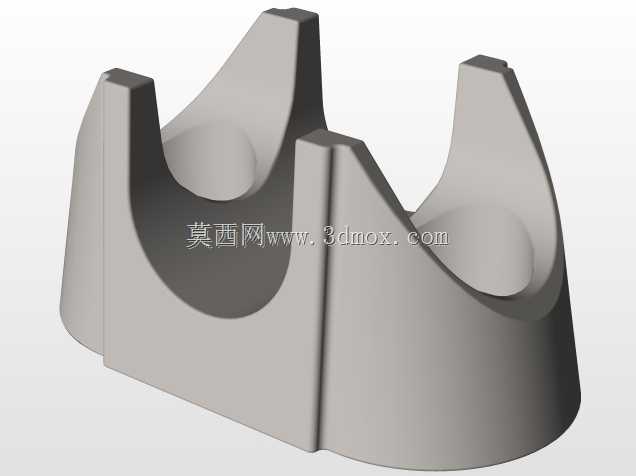

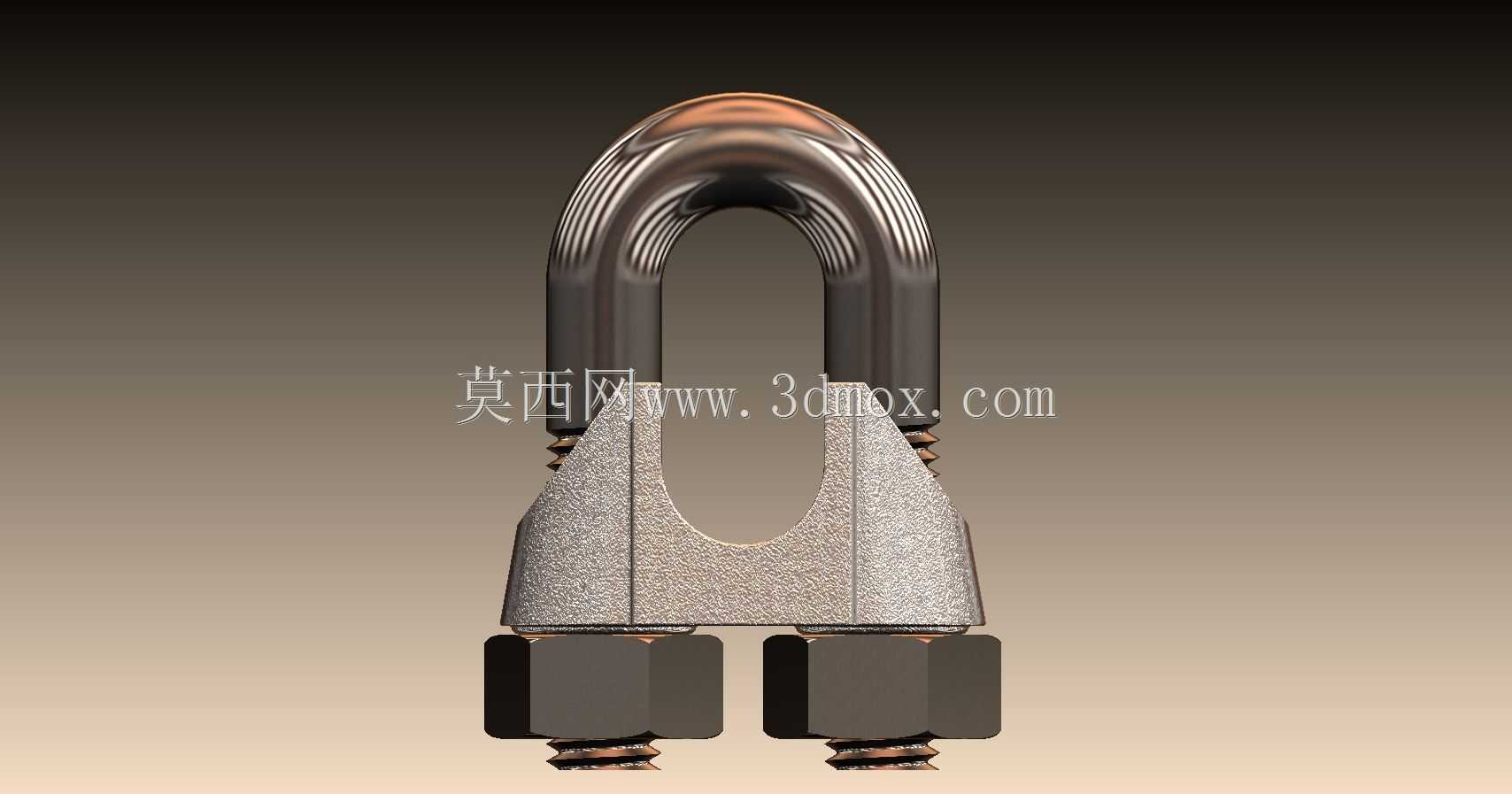

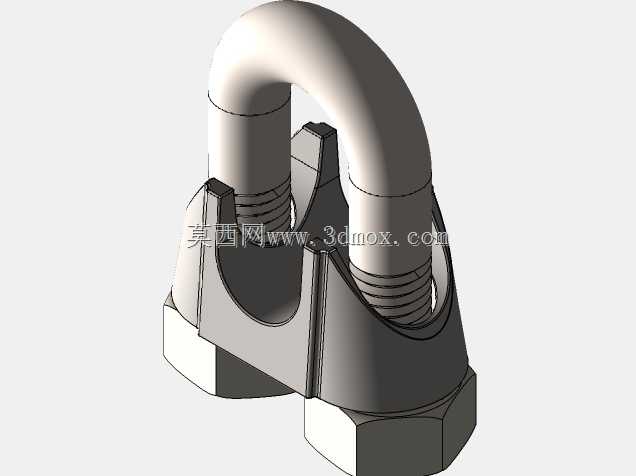

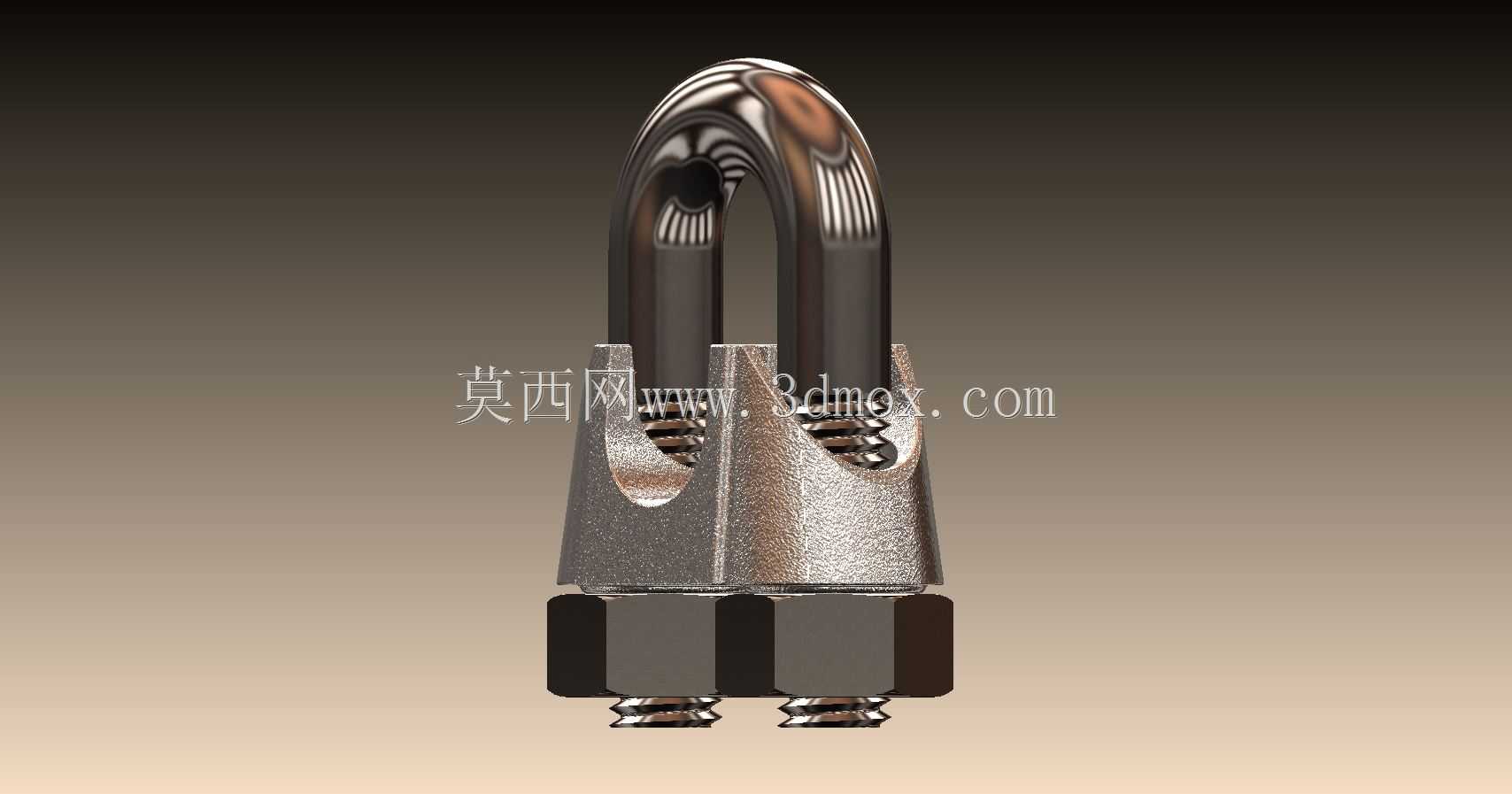

这款钢丝绳夹头是起重吊装、绳索固定、缆风绳张拉、索道架设、船舶系固、电力架线等场景中常用的索具配套部件，核心作用是在钢丝绳末端制作绳环、或是对两段钢丝绳进行对接锁紧时，通过机械压紧的方式牢牢夹持钢丝绳，避免钢丝绳受拉时出现滑移、松脱的问题，是保障索具系统受力安全的关键基础零件。本次设计的夹头适配公称直径1/2英寸的钢丝绳，整体采用锻造U形弯环配合分体式压块、双六角锁紧螺母的结构，在设计阶段充分考虑了实际作业中的受力特性：U形弯环采用圆弧过渡设计，弯曲半径严格匹配适配钢丝绳的外径，避免弯折处出现应力集中导致长期受载后断裂，同时弯环的螺纹段经过等强度校核，保证螺母锁紧后螺纹副的抗剪切、抗拉伸能力满足额定载荷下的安全系数要求。压块的内侧加工有与钢丝绳捻向匹配的弧形卡槽，卡槽表面做了防滑纹理处理，当螺母逐步锁紧时，压块会将钢丝绳紧紧压在U形弯环的内侧弧面，两个卡槽共同形成对钢丝绳的环抱式夹持，既不会因为压合力过大损伤钢丝绳的外层钢丝，也能保证足够的摩擦力抵抗钢丝绳的轴向拉力。在安装边界设计上，这款夹头的两个螺栓中心距、压块厚度、螺母对边尺寸都经过精准匹配，安装时可以使用常规的开口扳手或套筒扳手进行锁紧作业，不需要特殊的专用工具，同时预留了足够的扳手操作空间，即使在高空、狭窄空间等作业场景下也能顺利完成安装操作。实际使用时，针对1/2英寸钢丝绳的绳环制作场景，通常需要按照规范搭配3-4个同规格夹头等距排布，夹头的U形螺栓需要卡在钢丝绳的短头一侧，压块贴合主绳一侧，按照规定的扭矩逐次均匀拧紧两个螺母，确保每个夹头的压合力一致，避免出现单个夹头受力过载的情况。设计过程中还充分考虑了零件的加工工艺性，U形弯环采用模锻成型后再进行螺纹加工，压块采用热轧型材切削加工，螺母采用标准六角厚螺母，所有零部件都可以通过常规的机械加工工艺批量生产，不需要特殊的定制设备，同时整体做了镀锌防锈处理，可以在户外露天、潮湿、轻度腐蚀的环境下长期使用，不需要频繁的维护保养。夹头的整体外形紧凑，重量轻便，既可以满足额定载荷下的强度要求，也不会给索具系统增加过多的额外重量，在吊装作业、临时缆风固定、货物捆绑、户外索道搭建、农业大棚拉索固定、船舶缆绳固定等场景中都能稳定发挥作用，能够有效降低钢丝绳松脱带来的安全风险，提升索具连接的可靠性。
