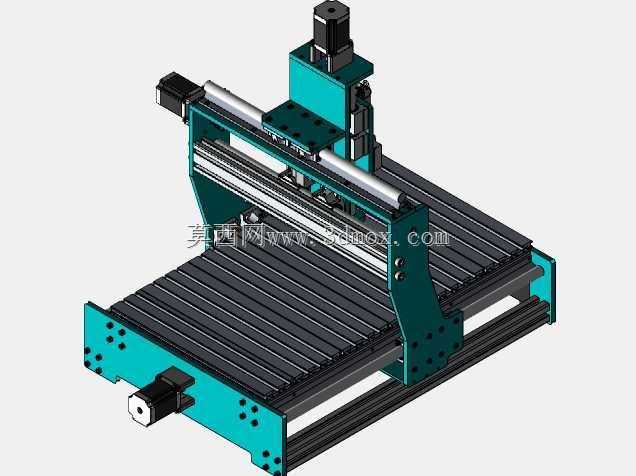

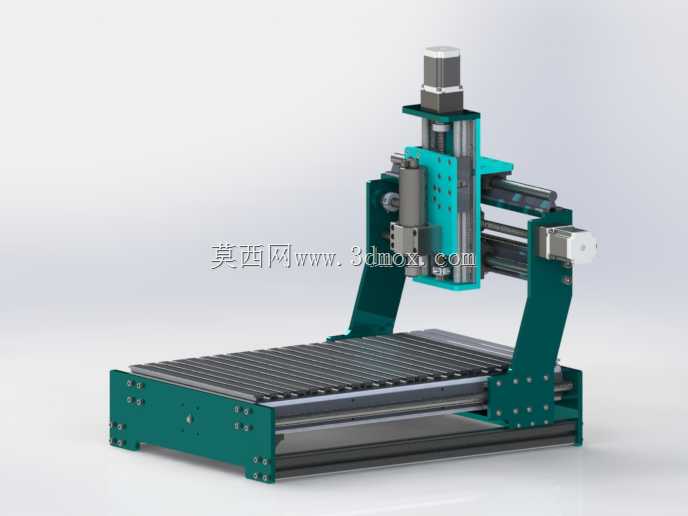

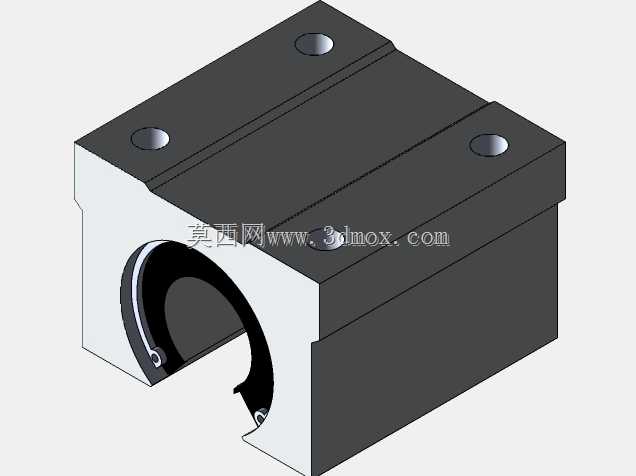

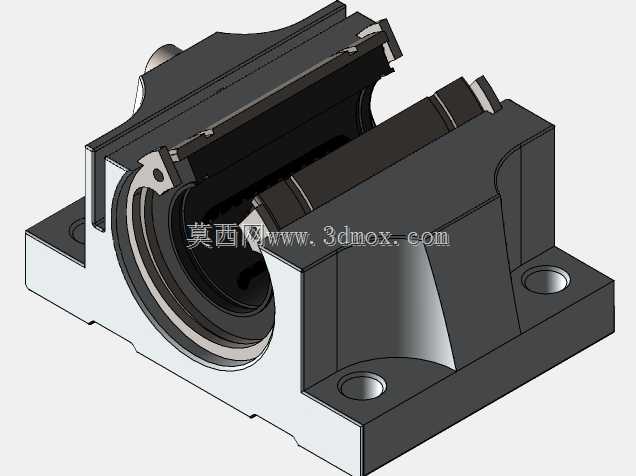

小型龙门式三轴数控雕刻加工设备结构

这款小型龙门式三轴数控加工设备，主要面向小型加工工坊、个人DIY创作、职业院校教学实训以及小批量定制加工场景，可覆盖软金属、亚克力、PCB板、实木、工程塑料等多种材质的加工需求，能够完成平面雕刻、轮廓铣削、钻孔攻丝、浮雕加工等多种加工作业，尤其适合小尺寸工件的精密加工场景，填补了大型工业机床占地空间大、采购成本高，无法适配小型加工场景的空白。设备整体采用台式龙门布局，床身底座为整体式焊接钢结构搭配加厚型材拼接，经过时效去应力处理，能够有效降低加工过程中的结构震颤，保障加工精度的稳定性。X轴方向采用双直线导轨搭配滚珠丝杠传动结构，导轨安装面经过精密铣削找平，配合两端固定的支撑座，可实现长行程范围内的平稳移动，有效承载工作台及工件的整体重量，移动过程无卡顿、无爬行现象。Y轴采用横梁搭载的传动布局，将驱动组件集成在龙门横梁侧面，缩短传动链长度，降低传动间隙带来的精度误差，移动滑座采用一体化滑块安装结构，可带动Z轴组件实现横向快速进给。Z轴采用垂直滑枕式结构，搭配高刚性的线性导轨与精密丝杠，主轴安装座采用一体化铣削成型，可适配不同功率的高速电主轴，满足不同材质的切削线速度要求，主轴夹座具备同轴度调节余量，可保障刀具装夹后的跳动精度控制在合理范围内。工作台采用条形T型槽台面，台面经过平面磨削处理，平整度高，可搭配通用夹具、专用工装快速装夹不同外形的工件，台面下方设置有集屑槽结构，可引导加工废屑向指定区域汇集，方便日常清理维护。设备的安装边界充分考虑小型场地的适配性，整体占地尺寸紧凑，无需专门的大型设备基础，放置在稳固的水平工作台面上即可完成调平使用，外接气源、电源即可投入作业，无需复杂的场地改造。设计过程中充分兼顾了刚性与轻量化的平衡，所有受力部位均设置有加强筋结构，连接部位采用高强度内六角螺栓紧固，非受力区域做减重开孔处理，既保障了整体结构的抗形变能力，又控制了设备整体重量，方便搬运与位置调整。传动部位均设置有防尘防护结构，可阻挡加工废屑、切削液进入导轨丝杠接触面，延长核心传动部件的使用寿命，走线部位采用拖链收纳线缆，避免移动过程中线缆拉扯磨损，提升设备运行的可靠性。
