带标尺的万向节尺寸检测工装台结构

　　在传动部件生产与检修环节，万向节作为变角度动力传递的核心零件，其装配尺寸、行程余量的检测精度直接影响后续传动系统的同轴度、运转平顺性与使用寿命，这款带定位与测量结构的工装台，正是面向万向节类零件的尺寸核验、装配间隙确认场景设计的专用检测承载结构。从实际使用场景来看，这类工装常布置在传动部件装配线的终检工位、机加工车间的零件抽检区，或是售后维修的零部件校验环节，不需要复杂的光学测量设备，就能快速完成万向节轴向滑移行程、安装基准面间距、配合段长度的快速核验，适配小批量多规格万向节的快速检测需求，相比通用平板加高度尺的零散测量方式，集成化的结构能减少多次装夹带来的测量累积误差。

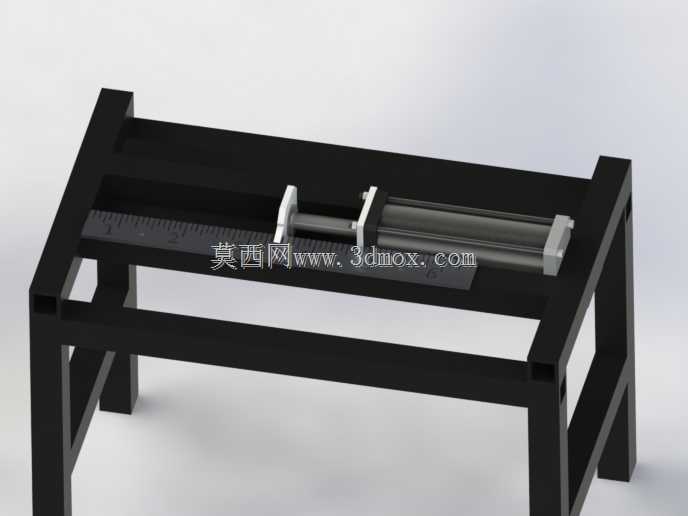

　　整个工装的主体承载框架采用方管拼焊结构设计，框架的四条支腿做了等高磨平处理，保证台面放置后的水平度误差控制在0.1mm/m以内，避免台面倾斜带来的测量读数偏差；台面区域集成了全长刻度标尺，标尺的零位与台面上的固定定位挡块基准面严格对齐，标尺刻度采用蚀刻工艺填充耐磨涂层，长期使用不会因为零件剐蹭出现刻度磨损模糊的问题。台面上的滑动定位组件采用双光轴导向结构，光轴两端通过支座固定在框架的两端横梁上，滑动座与光轴之间配合自润滑衬套，推动时无卡滞、无径向窜动，滑动座上的定位挡面与固定挡块的平行度经过配磨处理，保证夹持零件时两个定位面与零件端面完全贴合，不会出现倾斜夹装导致的尺寸测量偏差。

　　从设计思路上看，这款工装没有采用复杂的快换、电动进给结构，核心是围绕检测场景的实用性做取舍：框架的下部设置了横向加强横梁，既可以提升整个台架的抗扭刚度，避免长期承重后出现框架变形，也可以作为临时放置待检零件、检测工具的置物空间；滑动座上预留了锁紧旋钮的安装位，当滑动座推到贴合零件端面的位置后，拧紧旋钮即可锁定滑动座位置，操作人员可以直接读取标尺上的数值，不需要一直手扶定位块，也避免读数过程中滑动座移位带来的误差。考虑到万向节检测时经常需要转动十字轴组件检查转动灵活性，台架的上部横梁预留了足够的垂直空间，不会和转动的零件发生干涉，检测人员不需要反复拆卸零件就能完成多个维度的尺寸与灵活性检查。

　　关于安装边界与外形尺寸，整个工装台的整体高度适配操作人员站立作业的高度，不需要额外搭配增高垫架，支腿底部预留了地脚安装孔，可以直接固定在混凝土地面或者重型工作台上，避免检测过程中工装出现移位；台面上的标尺有效测量长度覆盖常规中小型万向节的总长度范围，双导向光轴的间距经过核算，既可以适配不同直径规格的万向节放置，也不会因为间距过大导致滑动座出现偏转；固定挡块的高度高于常规万向节的中心高，保证零件放置时端面能完全抵靠在基准面上，不会出现下端悬空的情况。滑动座的行程范围覆盖万向节的最大轴向滑移量，检测滑动花键副的伸缩间隙时，不需要额外更换垫块，直接推动滑动座分别抵靠滑移行程的两个极限位置，两次读数的差值就是滑移行程的实测值，操作流程非常简洁，新入职的质检人员经过简单讲解就能独立完成操作。

　　在实际使用中，这款工装还可以拓展用于其他轴类、筒类零件的长度尺寸快速检测，只需要更换对应型面的定位挡块，就能适配不同零件的定位需求，框架的焊接结构做了去应力退火处理，长期使用不会出现焊接应力释放导致的结构变形，基准精度保持性好，不需要频繁校准标尺零位。导向光轴的表面做了硬化处理，硬度达到HRC45以上，长期滑动摩擦也不会出现明显的磨损沟痕，能长期保证滑动座的移动直线度，避免因为导向件磨损导致定位面倾斜，影响测量结果的准确性。
