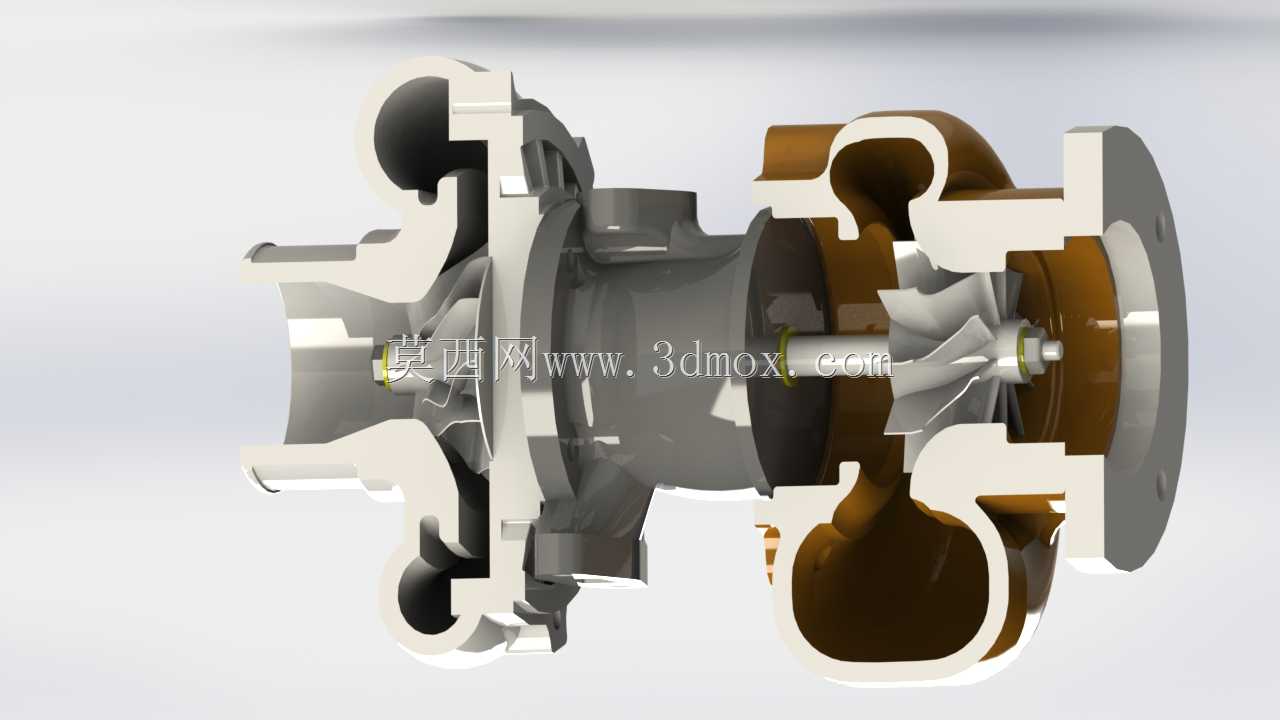

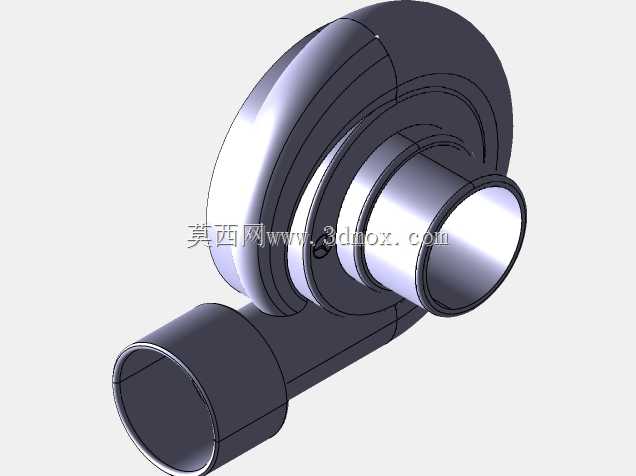

梅赛德斯车用涡轮增压器剖视结构

　　该剖视结构呈现的是车用涡轮增压器的完整内部构造，这类部件目前广泛搭载于小排量乘用车、商用柴油车的动力总成中，核心作用是利用发动机排出的高温高压废气能量，驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，最终实现动力输出提升、燃油经济性优化、排放指标降低的效果，是当前内燃机动力升级路线中应用最成熟的增压方案核心部件。从结构设计逻辑来看，该模型采用了典型的浮动轴承支撑方案，中间轴段集成了润滑油道与密封结构，涡壳端采用耐高温铸铁材质流道设计，适配发动机排气侧最高近千度的工作温度，压气机端采用铝合金材质的后弯式叶轮，兼顾高速旋转下的强度与气动效率，两侧壳体通过中间轴承座实现刚性连接，

　　安装法兰的位置与接口尺寸完全匹配对应车型排气歧管、进气中冷管路的装配边界，可直接用于动力舱的布置校核。做这类部件的三维建模时，首先要梳理清楚气动流道的型线逻辑，涡壳的流道截面是沿叶轮周向渐变收缩的，要保证废气进入叶轮时的气流角度匹配叶片入口角，避免出现气流冲击带来的能量损失；压气机侧的扩压段尺寸要和叶轮出口的气流速度匹配，保证动能向压力能的转换效率，中间的轴承座部分要预留出润滑油进出的通道位置，同时两侧的密封环槽尺寸要和标准密封件匹配，防止润滑油进入压气机或者涡壳流道造成烧机油问题。实际装车场景中，这类涡轮增压器的工作转速通常能达到每分钟十几万转，所以建模时叶轮的动平衡配重结构、轴的同轴度公差都要在结构中有所体现，

　　涡壳和轴承座的连接位置要考虑热膨胀带来的间隙补偿，通常会采用定位销加螺栓的连接方式，避免高温工作状态下出现连接松动或者壳体变形。从安装边界来看，该结构的整体外形尺寸适配横置前驱车型的动力舱布局，涡壳侧的进气法兰对接发动机排气歧管出口，压气机侧的出气法兰对接中冷器进气软管，中间轴承座上的机油进出口分别对接发动机润滑系统的主油道与回油管路，冷却水路的接口则对接发动机冷却循环系统，所有接口的位置、朝向、法兰孔径都经过实车匹配，不会和周边的发电机、空调管路、防火墙等部件出现装配干涉。在做动力总成匹配设计时，这类剖视模型可以直观展示内部的气流走向、部件配合关系，帮助设计人员快速判断增压管路的布置合理性，也能用于售后维修的结构讲解，

　　让维修人员清晰看到浮动轴承、密封环、叶轮等易损部件的安装位置，在拆解维修时能准确判断故障点，比如叶轮出现擦壳、轴承松旷、密封失效等问题时，可以对照结构快速定位故障原因。不同于普通的外表面模型，这个剖视结构完整还原了内部的所有配合细节，包括轴上的止推片位置、密封环的安装槽、涡壳内部的旁通阀安装位，旁通阀的作用是在发动机高负荷工况下，当增压压力超过设定阈值时，旁通阀门打开将部分废气直接排入排气尾段，避免增压压力过高造成发动机爆震或者增压器超速损坏，这个结构的旁通阀执行器安装位在涡壳外侧，通过连杆和内部的阀门摇臂连接，建模时也还原了连杆的运动空间，保证阀门开闭过程中不会和周边结构出现卡滞。对于三维建模从业者来说，做这类旋转流体机械的模型，要注意叶轮叶片的曲面连续性，不能出现曲面褶皱或者曲率突变，否则后续做流体仿真时会出现计算不收敛的问题，同时轴类零件的同轴度、各回转面的圆柱度也要在建模时做好基准统一，所有配合面的尺寸公差要符合车用增压器的行业标准，比如轴承和轴的配合间隙、叶轮和壳体的配合间隙，都要保留合理的工作间隙，既要避免高速旋转时出现擦碰，也要防止间隙过大造成增压压力泄漏。
