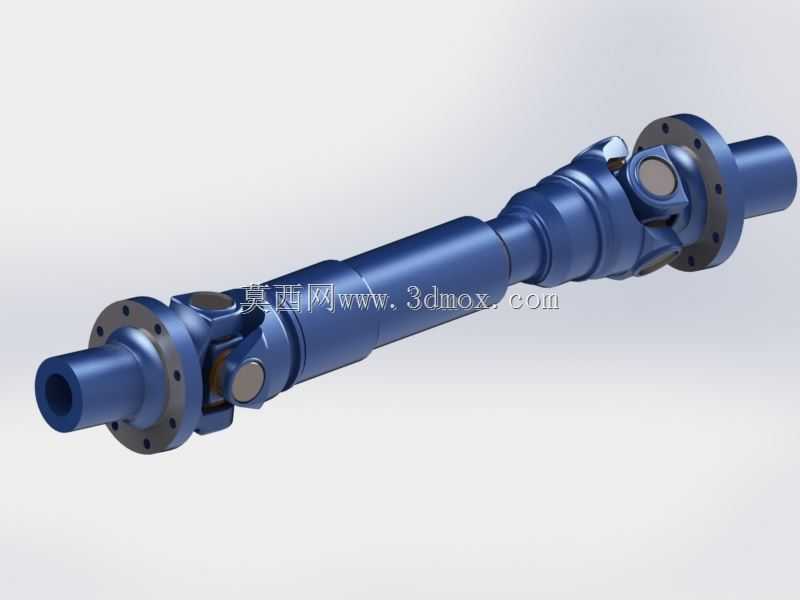

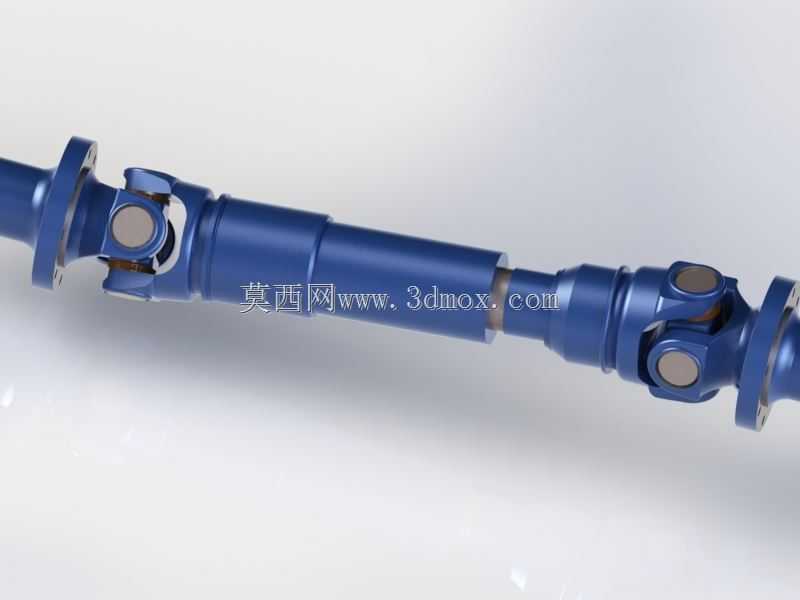

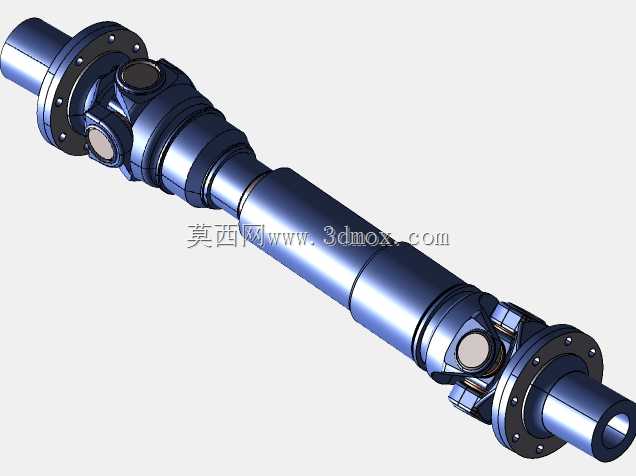

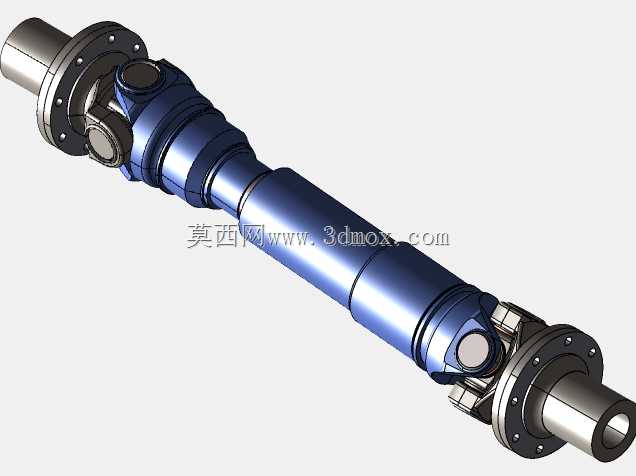

双联法兰式十字轴万向传动轴结构

该款双联十字轴万向传动轴，主要应用于存在轴线夹角偏差、工作中存在相对位移的两轴间转矩传递场景，常见于商用车底盘传动系统、工业输送机驱动单元、大型农机动力输出端、工程机械行走机构等需要长距离跨距传递动力的工况中，能够在主动轴与从动轴不同轴、存在角向偏移或轴向窜动的状态下，稳定持续传递旋转动力，补偿安装误差与工作过程中产生的相对位移，避免传动系统因刚性约束产生附加载荷，大幅降低轴系、轴承、连接法兰的异常磨损风险。产品采用双万向节串联的结构布局，两端配置带螺栓孔的圆形连接法兰，可直接与配套设备的输出端、输入端法兰盘通过高强度螺栓锁紧固定，安装对位便捷，连接刚性充足，能够传递大转矩载荷，适配中重型动力传输的载荷需求。中间段采用空心轴管结构，在保证整体抗扭强度、抗弯刚度的前提下，有效降低部件自身重量，减少高速旋转状态下的转动惯量，提升传动系统的动态响应特性，降低动力损耗。两端的十字轴万向节总成采用十字轴配合滚针轴承的结构设计，可实现单节较大角度的角向补偿，双节串联布局可通过相位匹配抵消单万向节传动带来的转速波动，实现等速传动效果，保证从动端转速与主动端保持一致，避免转速脉动带来的振动、冲击问题，提升整套传动系统的运行平稳性。设计过程中充分考虑实际安装边界，两端法兰的安装孔采用圆周均布设计，适配主流的法兰连接尺寸标准，轴身整体外径控制合理，预留足够的周边安装间隙，避免与周边管线、结构件产生运动干涉；两端法兰的端面定位止口做了公差适配设计，安装时可快速实现同轴定位，降低现场安装的对位难度，减少安装偏差带来的早期失效风险。整体结构做了等强度优化，轴管壁厚、万向节叉的截面尺寸、十字轴轴颈直径均按照额定传递转矩做匹配设计，在满足载荷要求的前提下避免冗余材料堆砌，兼顾强度与轻量化需求，表面做了防锈氧化处理，能够适应多粉尘、轻度潮湿的常规工业工作环境，延长部件的实际使用寿命，减少日常维护频次。
