横向健身训练器通用外壳结构设计

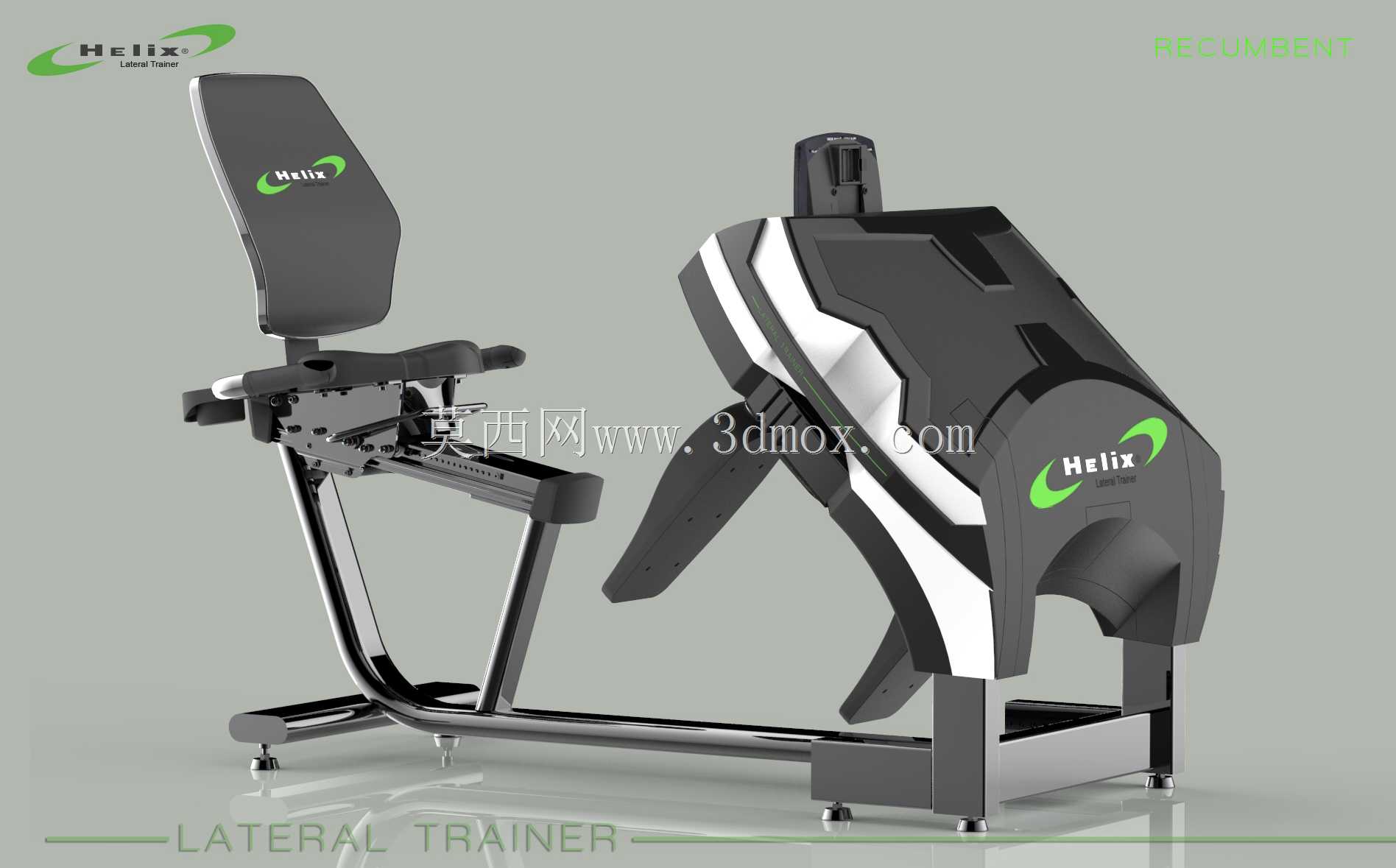

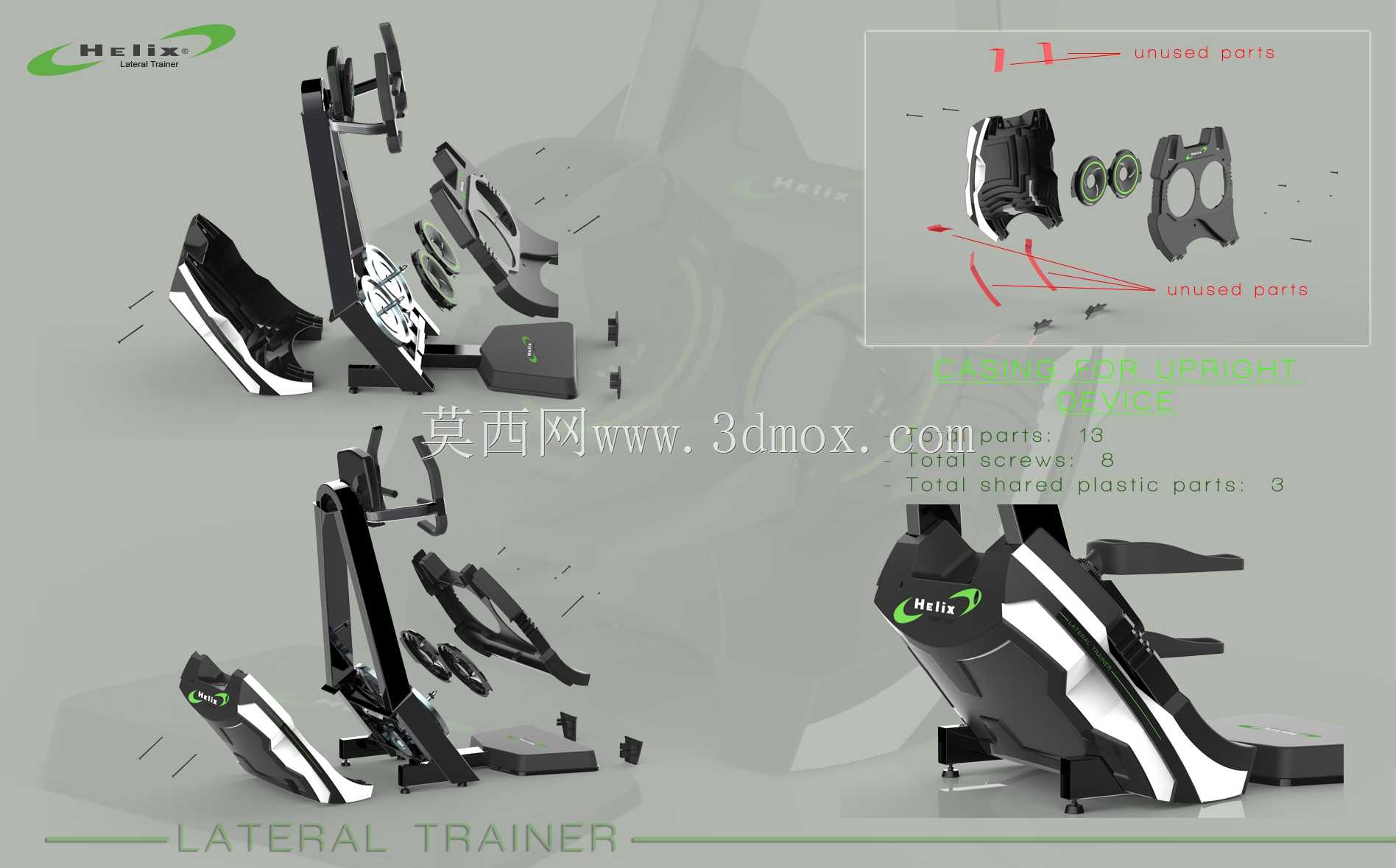

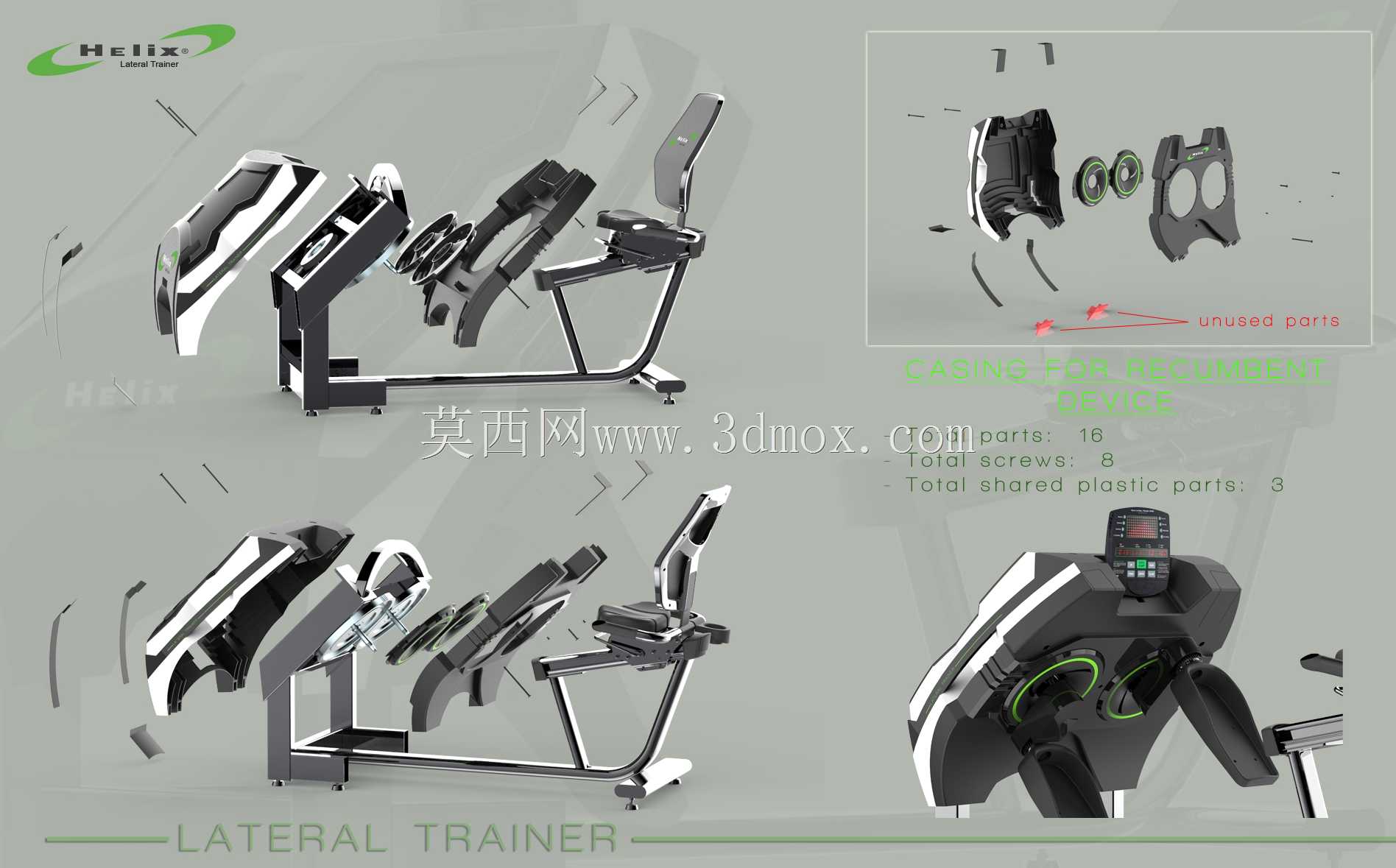

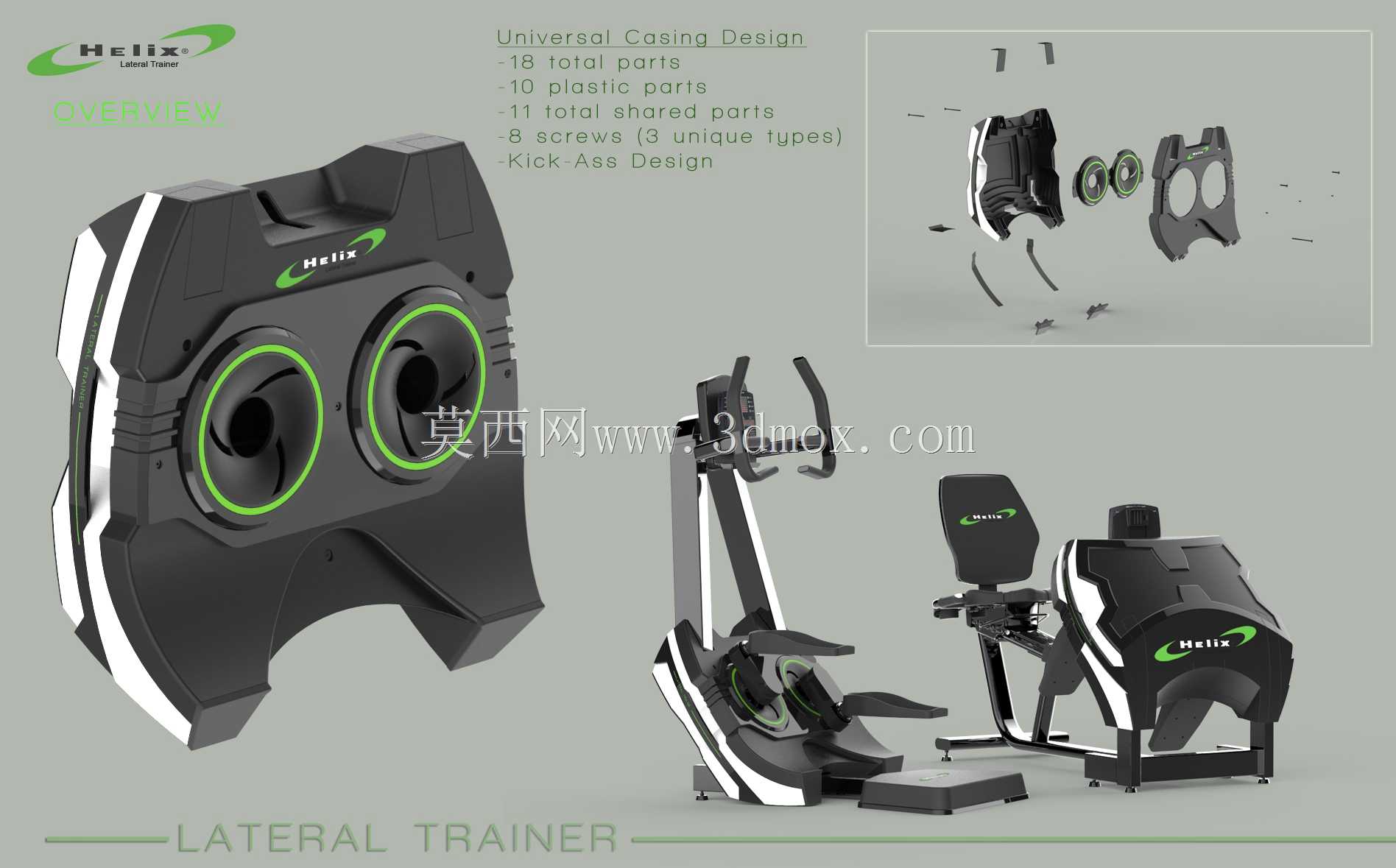

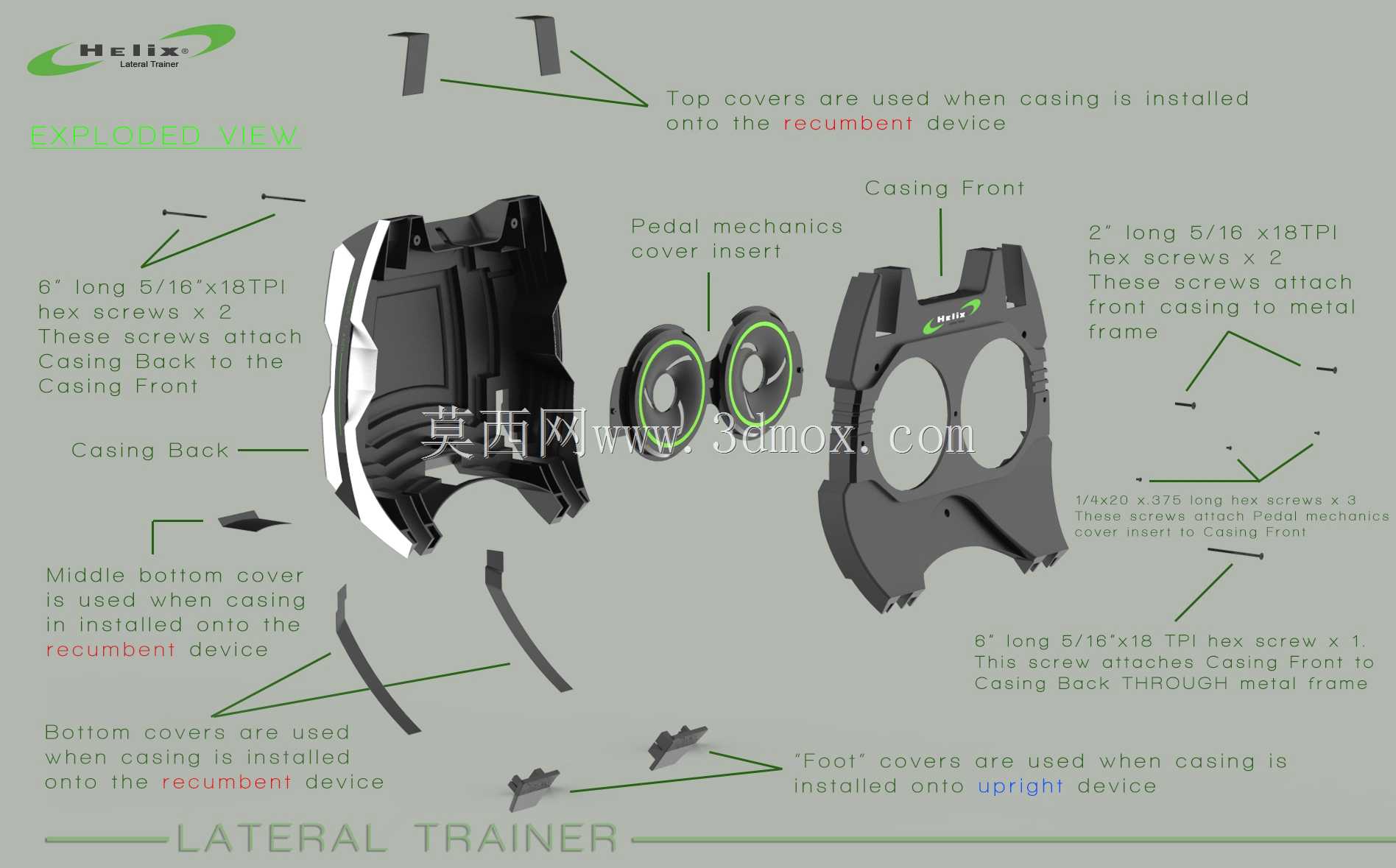

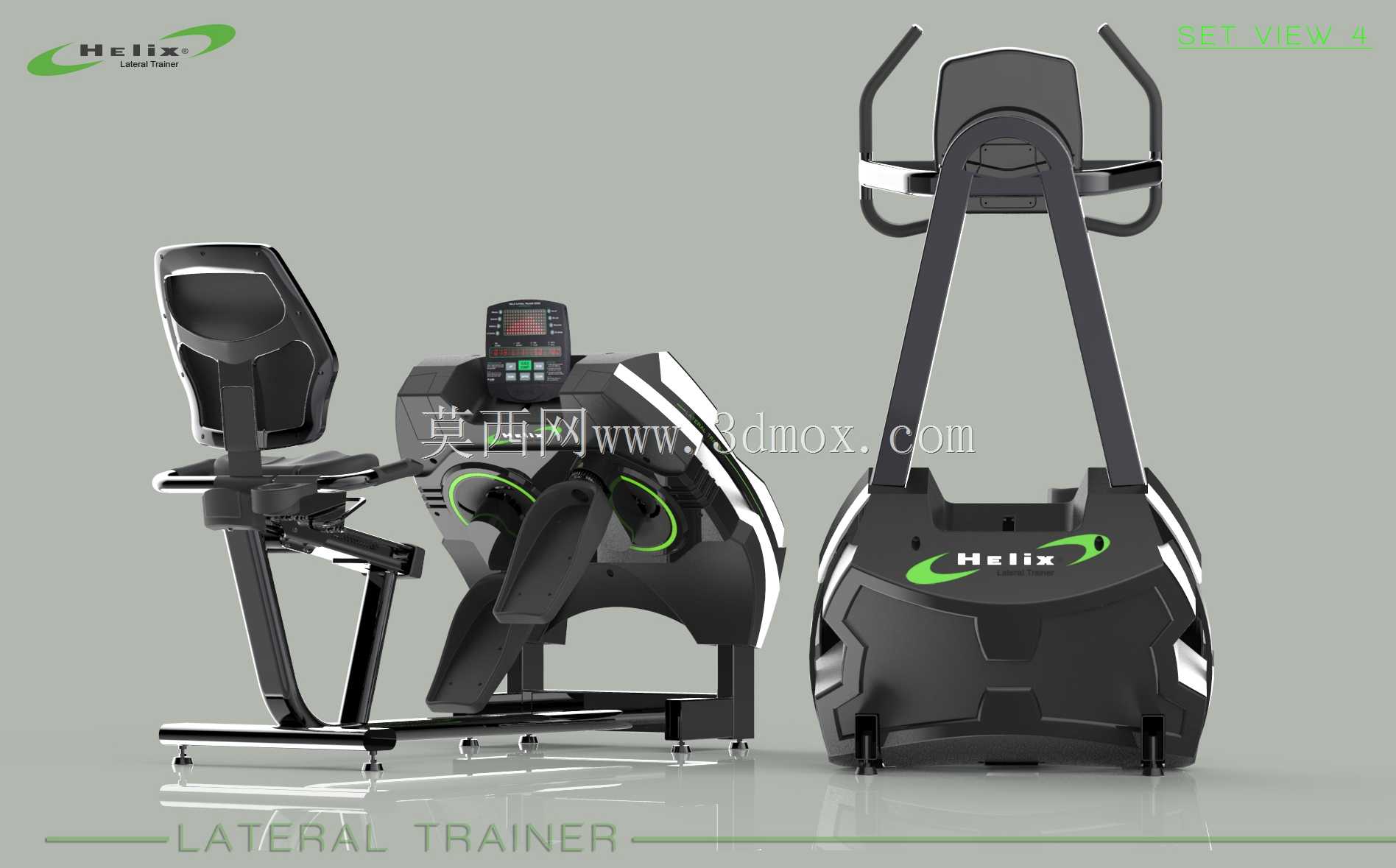

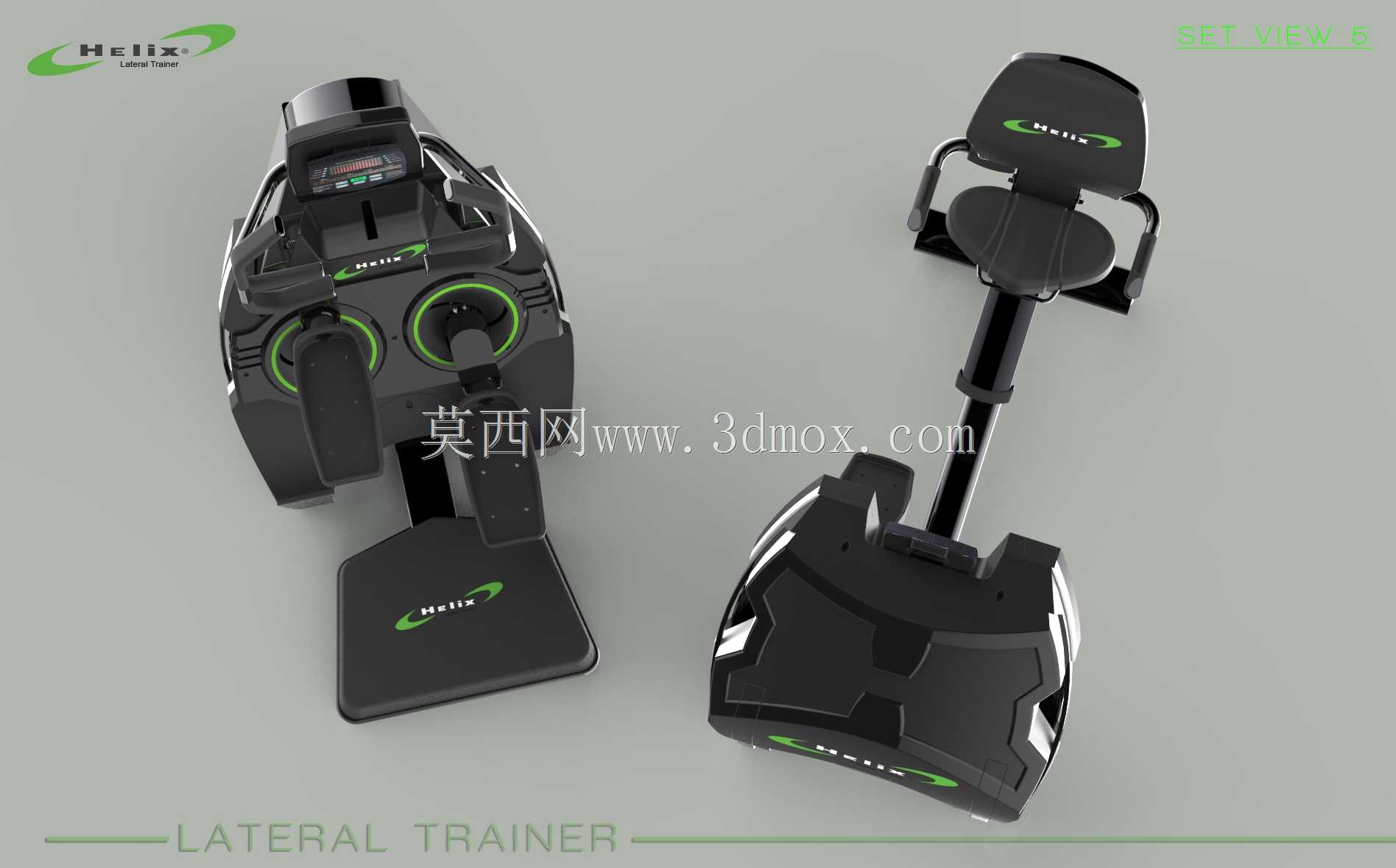

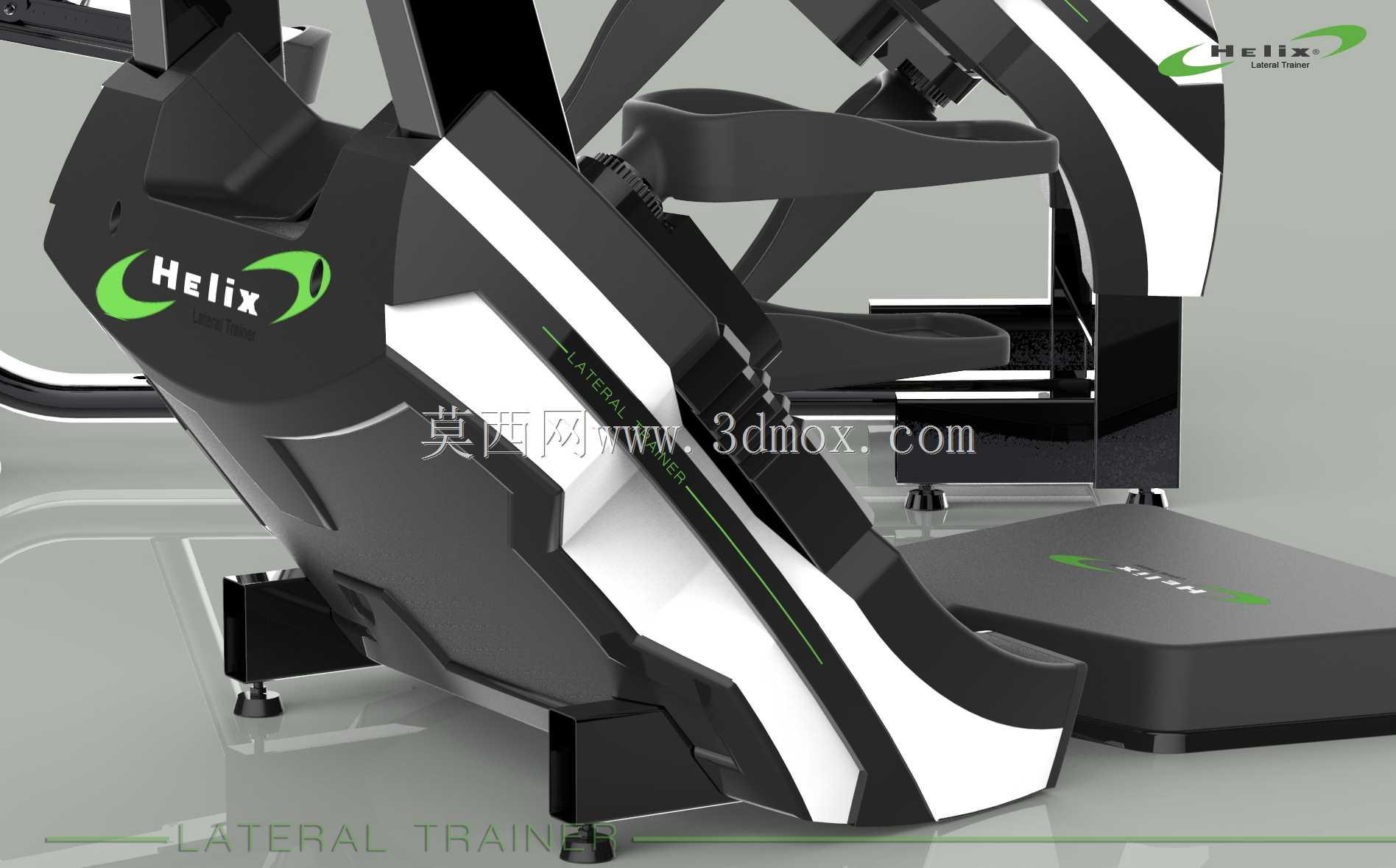

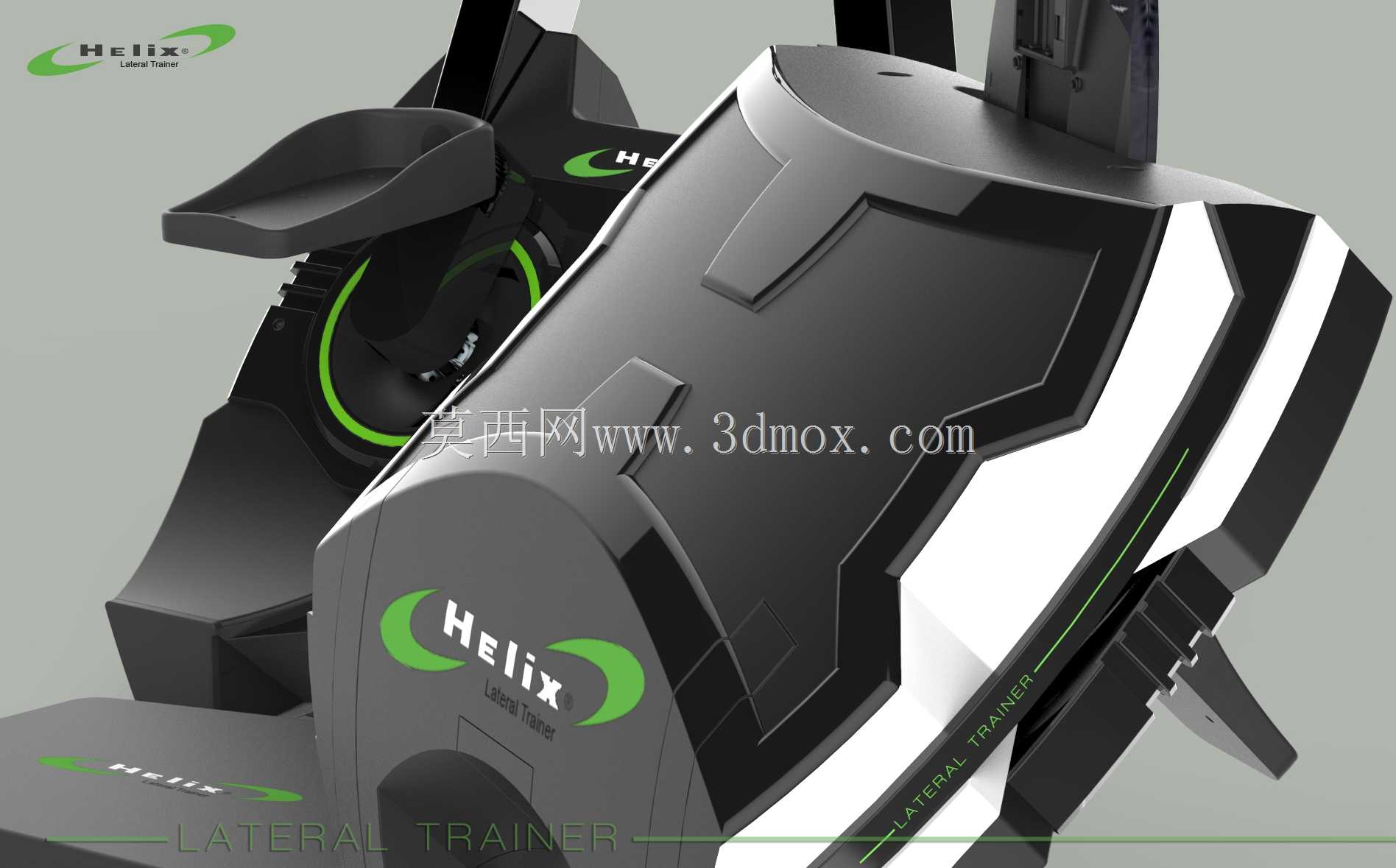

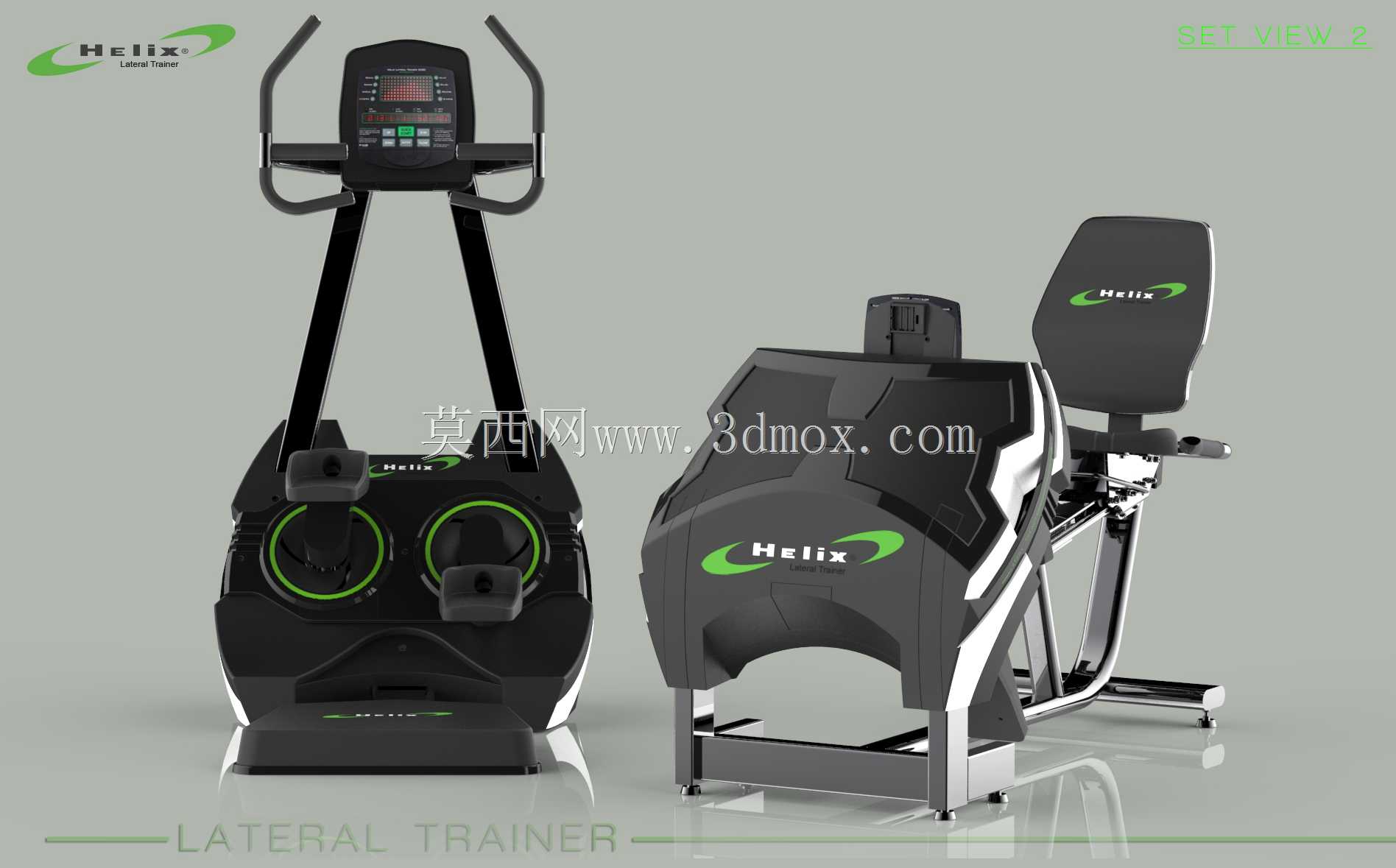

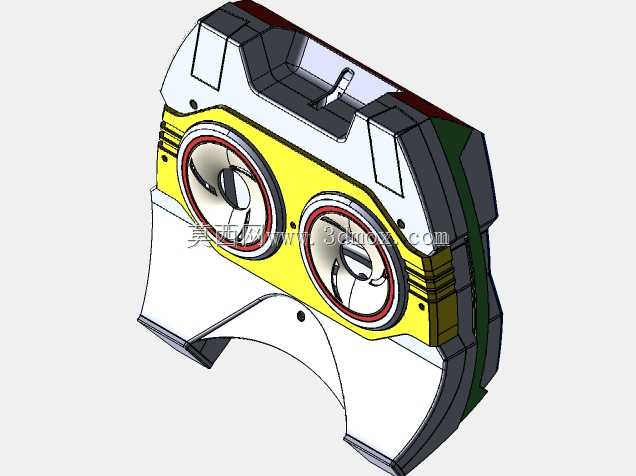

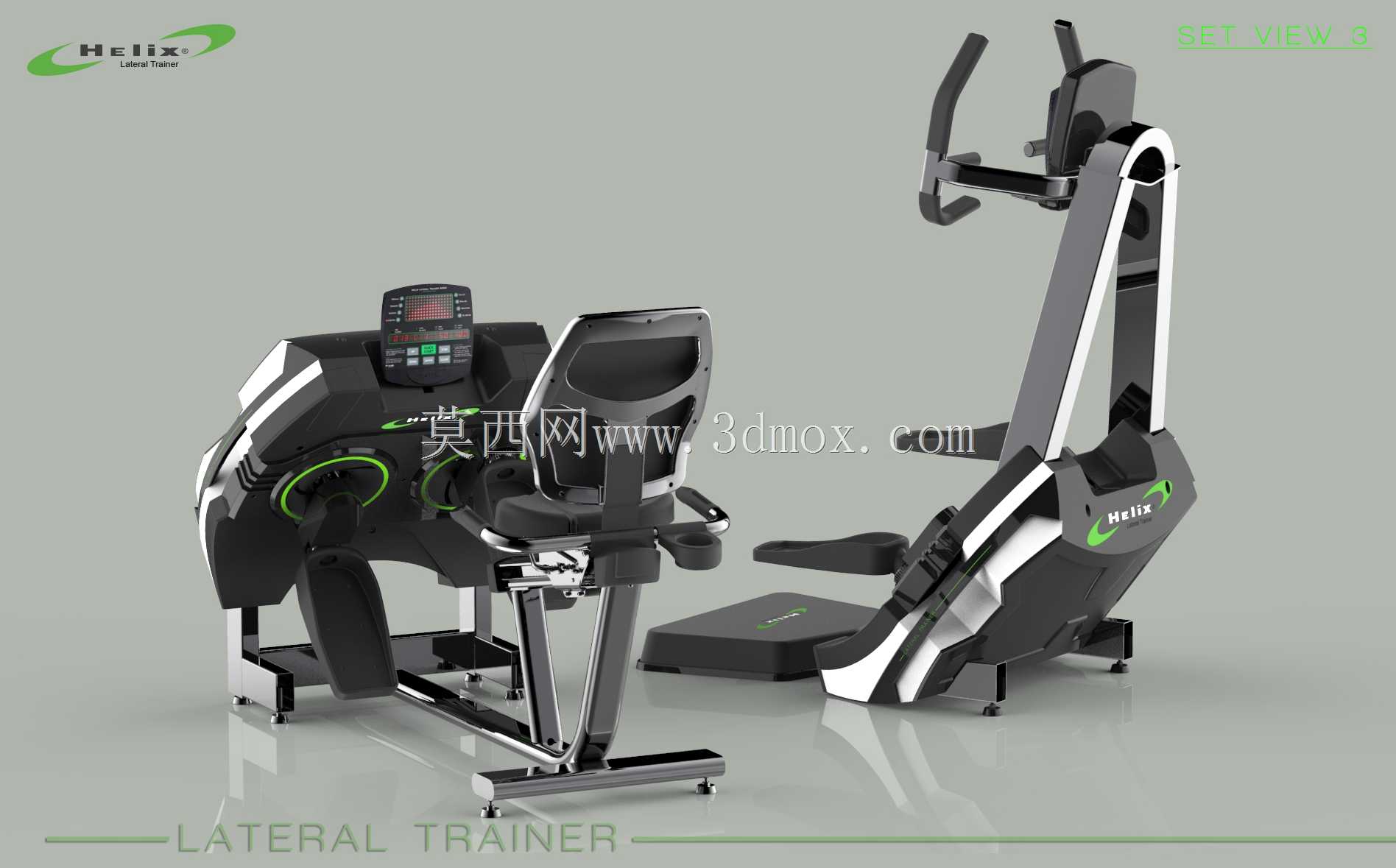

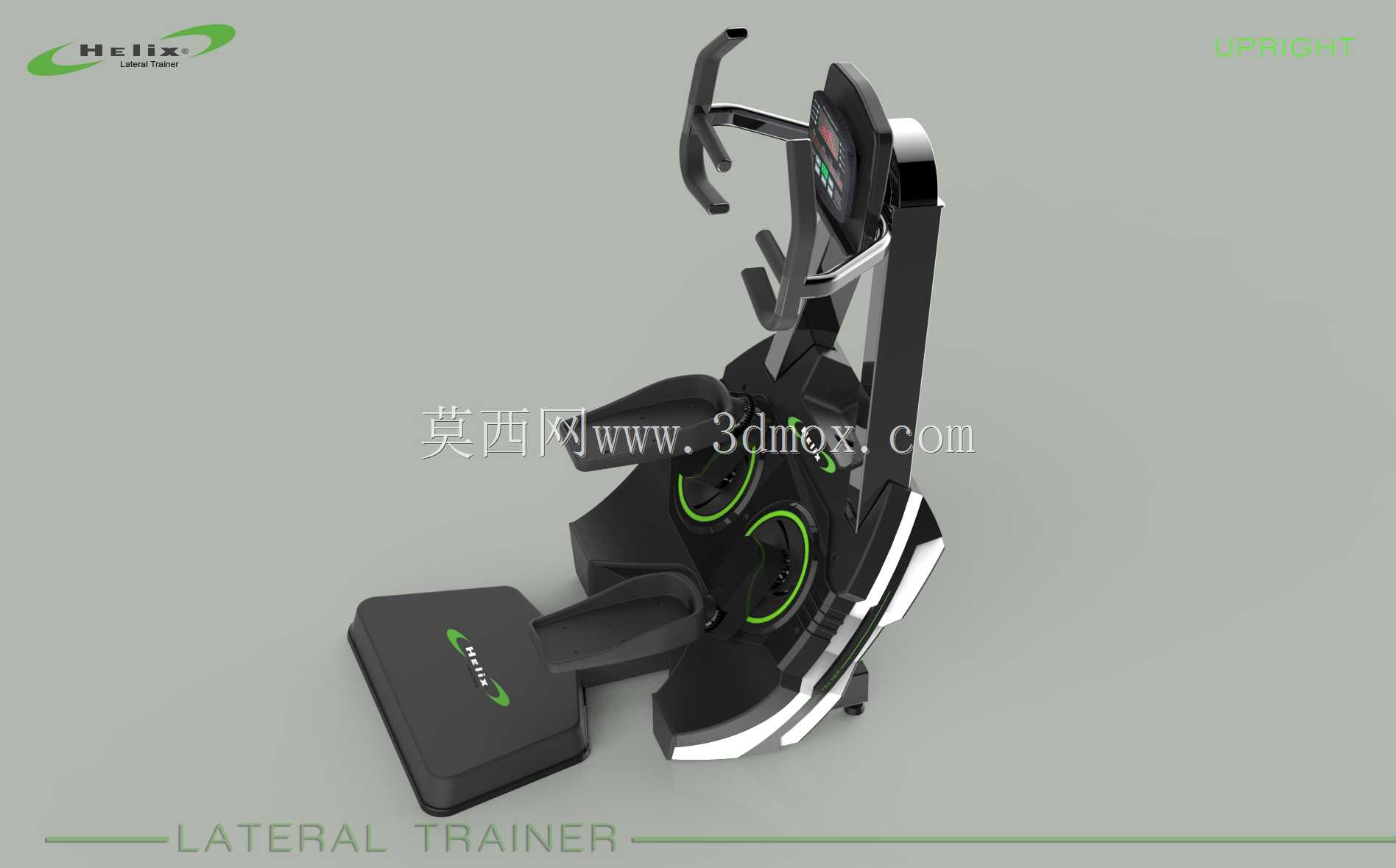

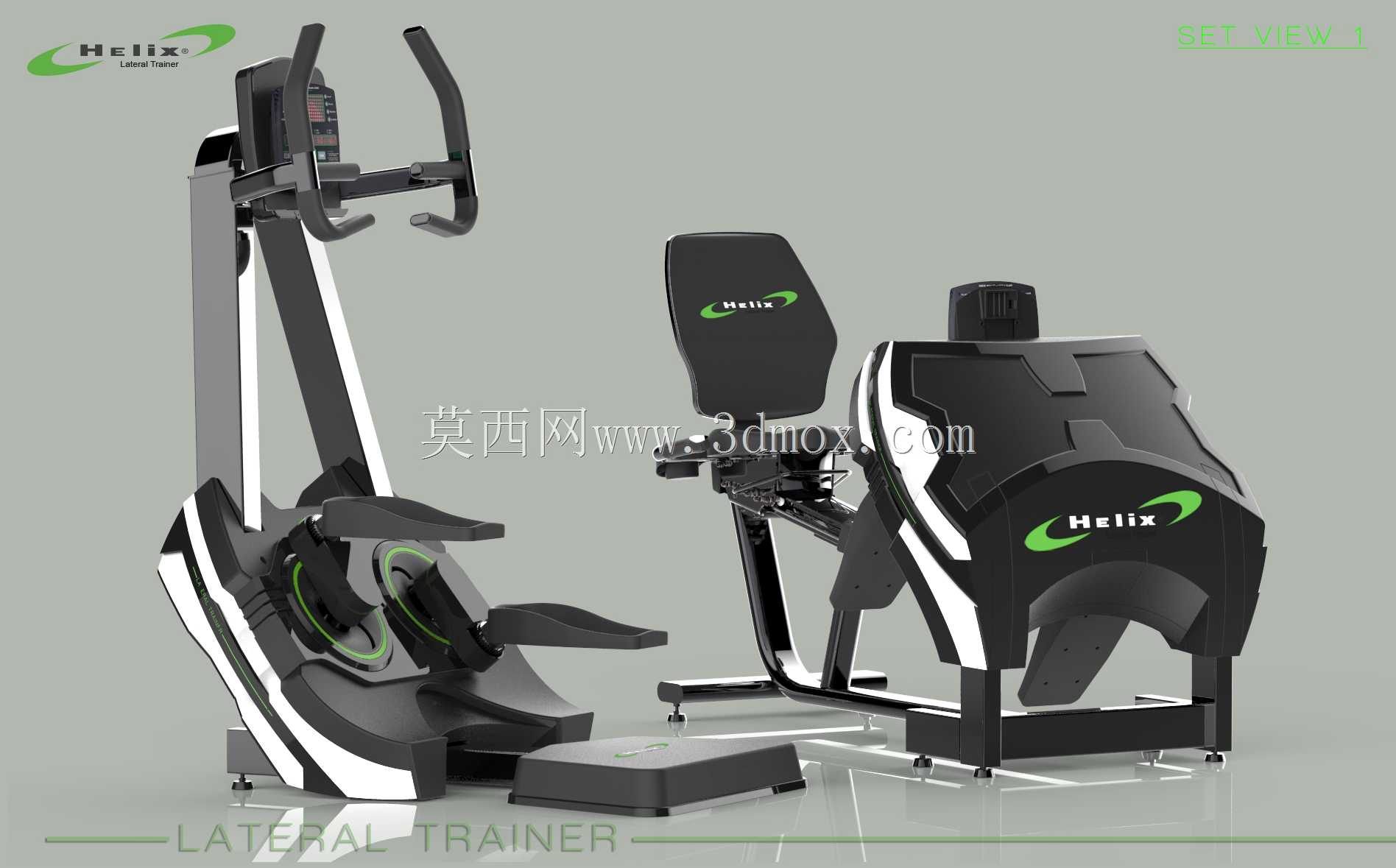

这款横向训练器配套外壳结构，主要面向商用健身场馆、家用健身空间的侧向轨迹健身设备配套场景，核心作用是包裹设备内部的传动、阻力调节核心组件，既隔绝运动过程中肢体与内部运转部件的接触风险，也通过统一的视觉设计提升设备整体辨识度与质感，适配不同定位的健身场景陈列需求。外壳整体采用分体式拼接结构设计，拆分出10个塑料主体零件、11个共用结构接口，搭配3种不同规格的8组螺丝完成整体装配，所有拼接位置预留了均匀的装配公差，既能够保证壳体拼接后的缝隙均匀度，也能抵消健身设备长期高频使用产生的微幅震动，避免壳体连接处出现异响或松动脱落的问题。设计过程中重点兼顾了两款不同结构的横向训练设备适配需求，外壳的底部安装接口做了通用化的几何结构设计，能够同时匹配直立式、躺卧式两类横向训练器的机架安装点位，无需额外调整机架结构即可完成外壳的快速装配，大幅降低了设备生产环节的壳体开模与装配成本。外观层面采用黑绿撞色的运动风格设计，正面双环形装饰圈强化了产品的运动属性，侧面加入白色装饰条优化视觉厚重感，壳体表面做了分区质感处理，握持接触区域做细腻磨砂纹理提升防滑触感，外露装饰区域做高光亮面处理提升视觉精致度，边角位置全部做了大弧度圆角过渡，既避免运动过程中磕碰造成的损伤，也通过流畅的曲线弱化了塑料壳体的笨重感。壳体的安装边界完全贴合设备机架的外围轮廓，不会额外增加设备的占地尺寸，所有接口位置都预留了维修拆卸的操作空间，后期维护时无需完全拆解整机即可完成内部组件的检修更换，同时壳体上预留的品牌标识粘贴位、功能提示区也能满足不同品牌客户的定制化需求，整体结构在保证防护性能的前提下，尽可能控制了壳体的壁厚与材料用量，兼顾了结构强度与生产成本的平衡。
