金属线材环形弯曲成型加工设备结构

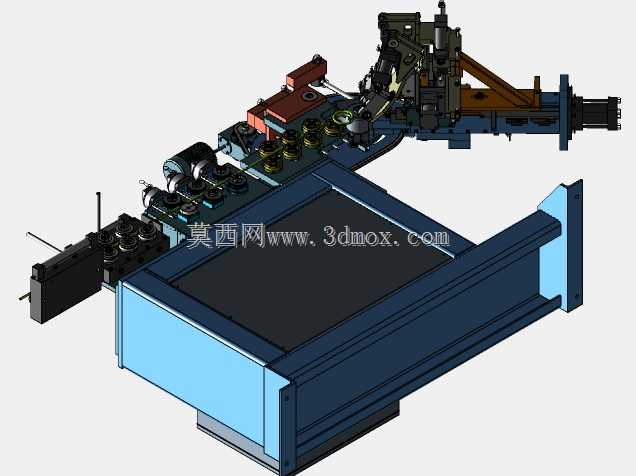

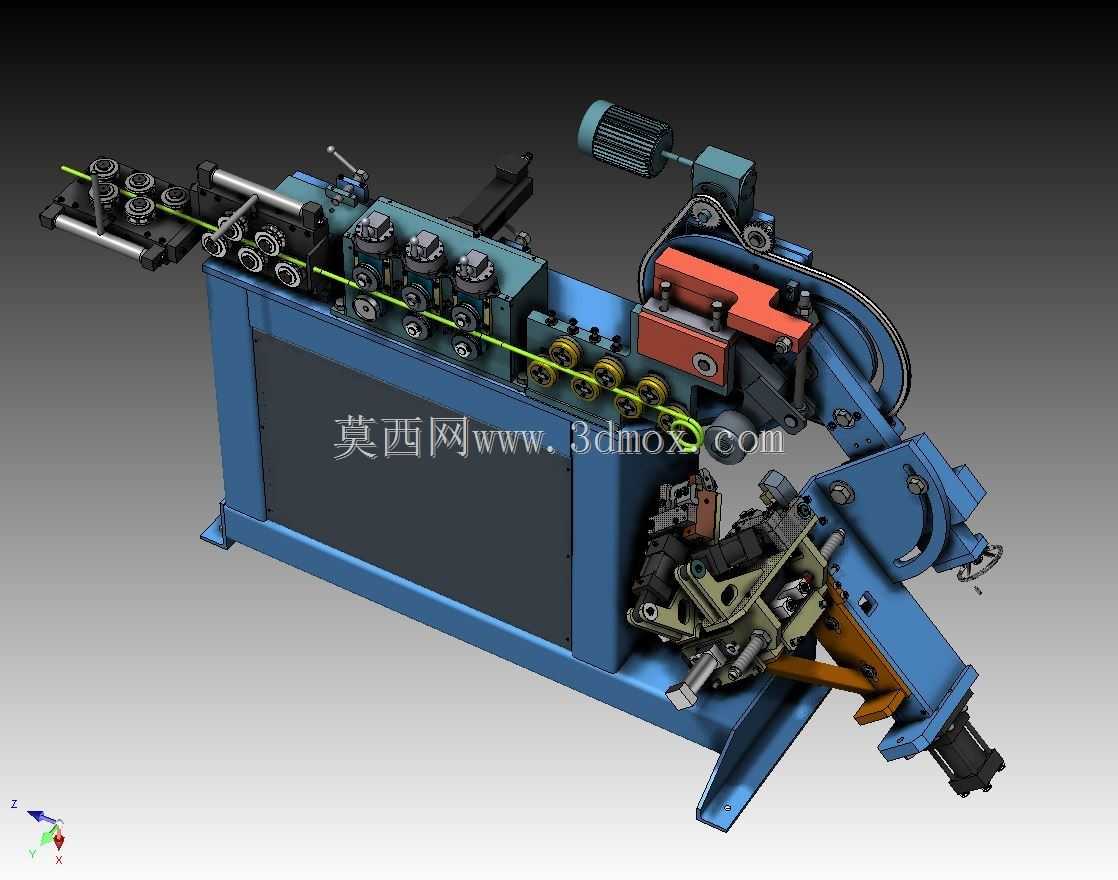

这款环形弯曲设备主要面向金属线材、细棒材的环形卷弯成型加工场景，广泛适配五金制品、弹簧预制件、金属网笼骨架、线缆连接环、汽配弹性卡箍等产品的前置成型工序，可将成卷的直进料金属线材连续完成校直、送料、定长、弯曲成型、切断出料的全流程作业，替代传统人工配合简易工装的分段加工模式，大幅提升环形线材构件的成型精度与生产效率，降低人工操作的劳动强度与尺寸偏差风险。设备整体采用落地式床身布局，主体支撑结构为加厚钢板焊接的箱型床身，底部预留水平调节脚座安装位，可适配车间常规硬化地面的安装固定需求，整机安装边界紧凑，进料端延伸长度适配常规成卷线材架的摆放空间，出料端朝向操作侧预留足够的成品接料空间，无需额外占用过大的车间作业面积。设备进料端集成多组交错排布的校直轮组，可对成卷线材自带的弯曲内应力进行充分校平校直，保证进入弯曲工位的线材直线度满足成型精度要求；送料机构采用伺服驱动的压轮送进结构，可根据目标环形件的周长参数精准控制送料长度，配合多组可调导向轮约束线材行进路径，避免送料过程中出现跑偏、窜动问题。核心弯曲工位采用多轴联动的摆臂成型结构，搭配可快换的弯曲成型模具，可适配不同线径、不同弯曲半径的环形件加工需求，成型过程中通过压紧机构固定线材端部，摆臂带动弯曲模沿设定轨迹转动，将线材逐步卷弯为闭合或开口的环形结构，成型完成后由配套的切断机构在定长位置完成裁切，成品直接落入接料区域。设备的驱动单元分散布置在床身顶部与侧部安装位，电机与传动机构之间设置防护外罩，既避免加工过程中的金属碎屑落入传动部件造成磨损，也能对操作区域形成安全防护，外露的调节手柄、锁紧机构均布置在操作侧易触及位置，方便操作人员根据加工需求快速调整轮组间隙、弯曲半径、送料长度等参数。整体结构设计充分考虑了长期连续加工的刚性需求，床身内部预留传动组件与电控元件的安装空间，管线排布沿床身内壁走线，避免外露管线被加工碎屑剐蹭破损，各运动副均预留润滑加注点位，方便日常维护保养，可稳定适配多批次、小批量的各类金属线材环形件加工需求，成型后的环形件尺寸一致性好，接口处错位量小，可直接进入后续焊接、表面处理等工序，无需额外的人工校形作业。
