小型台式数控铣床结构设计方案

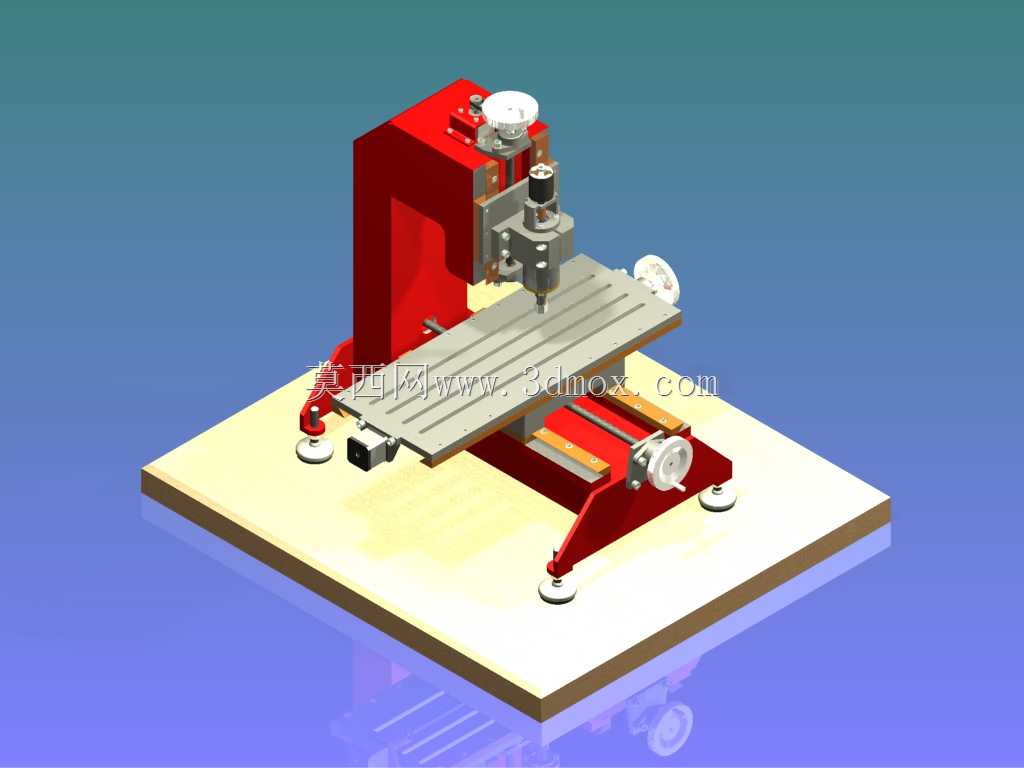

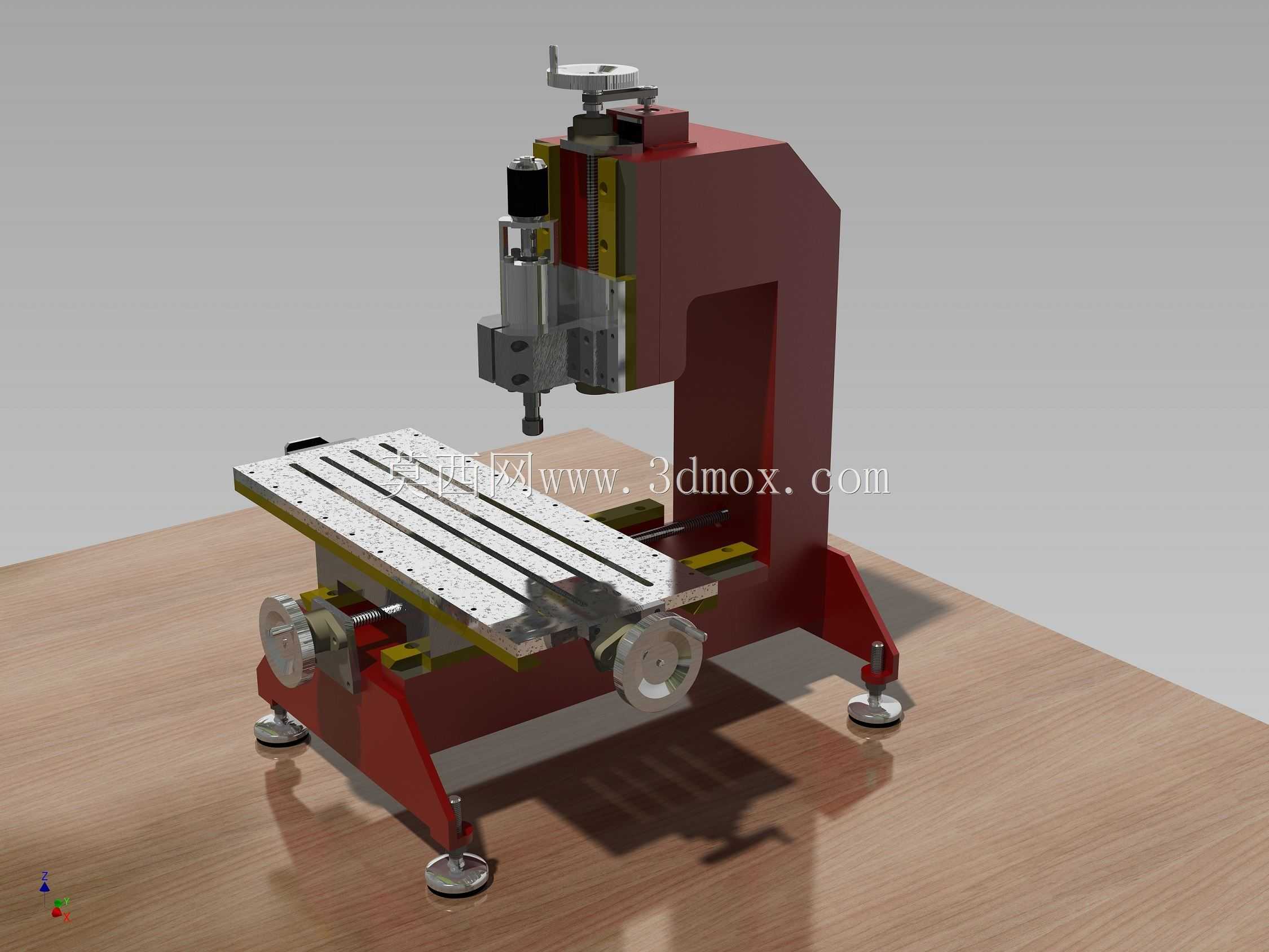

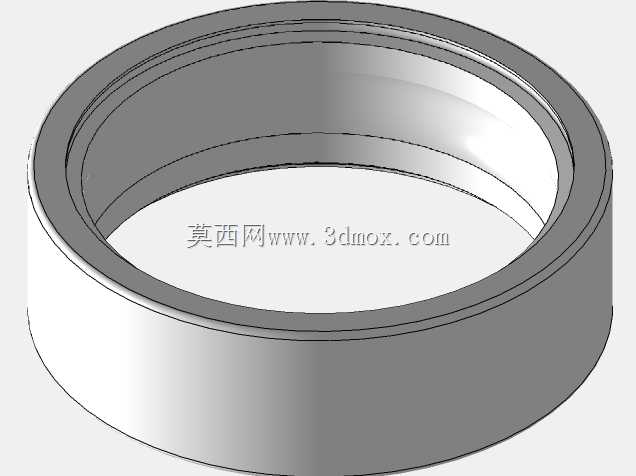

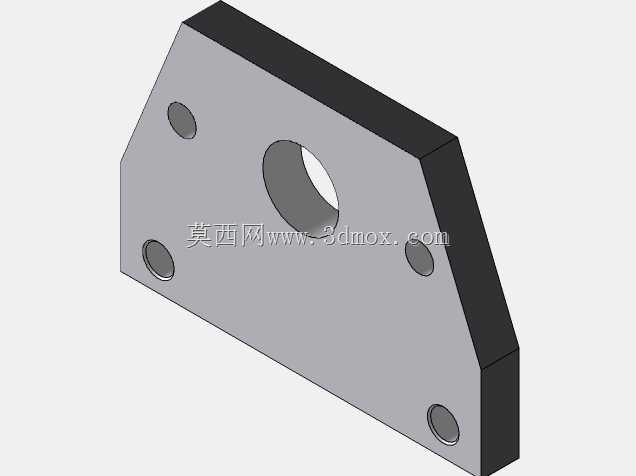

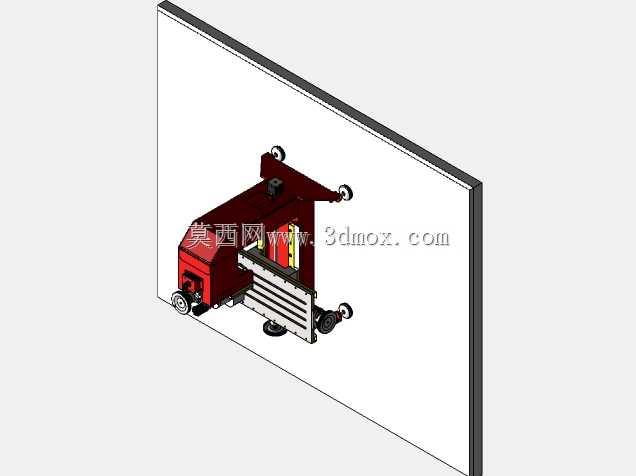

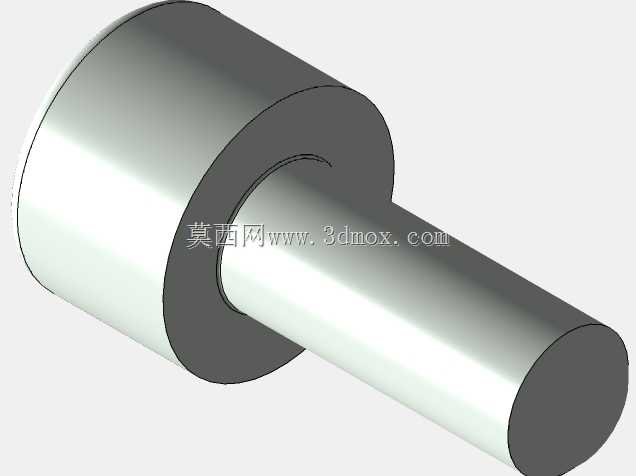

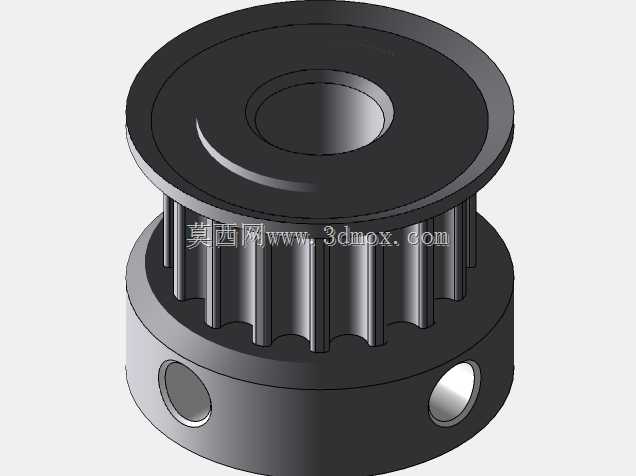

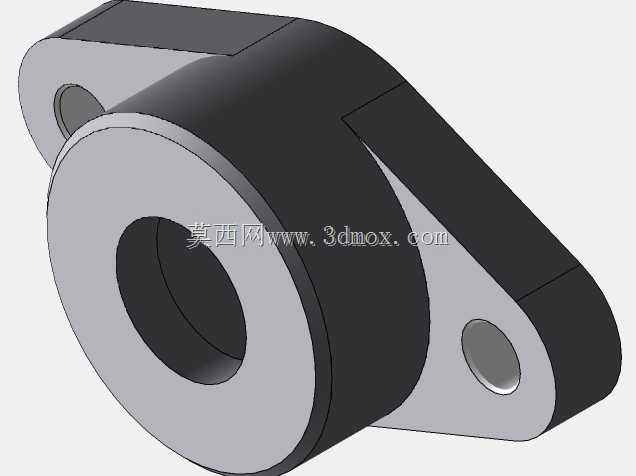

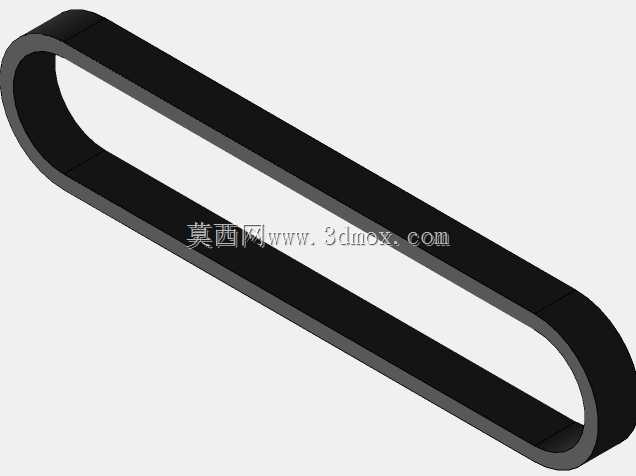

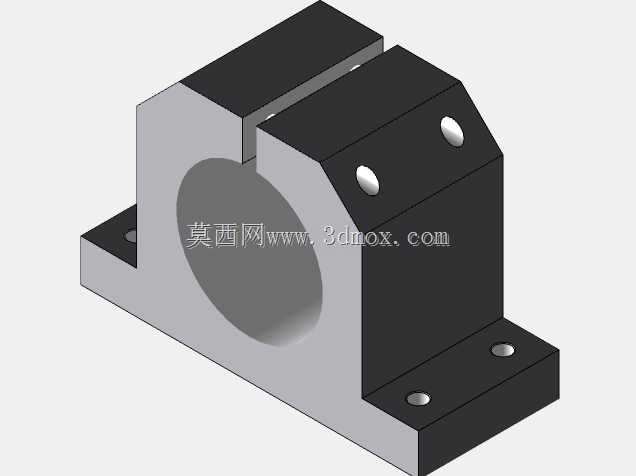

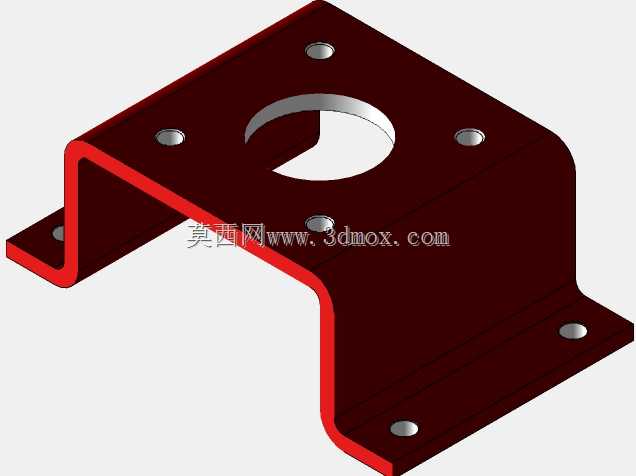

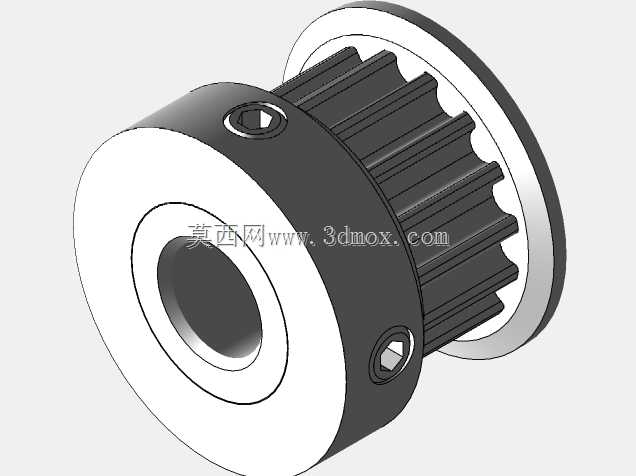

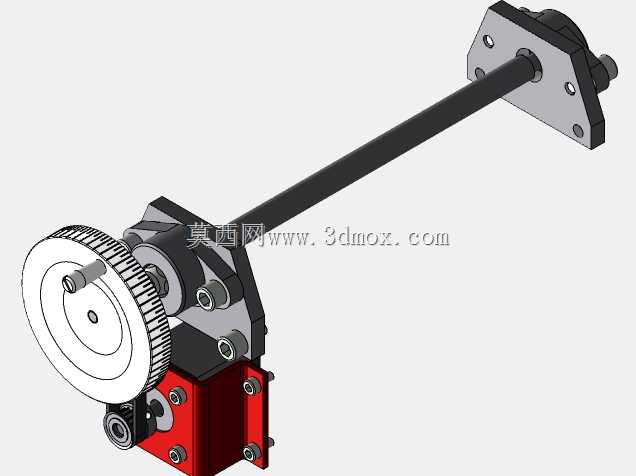

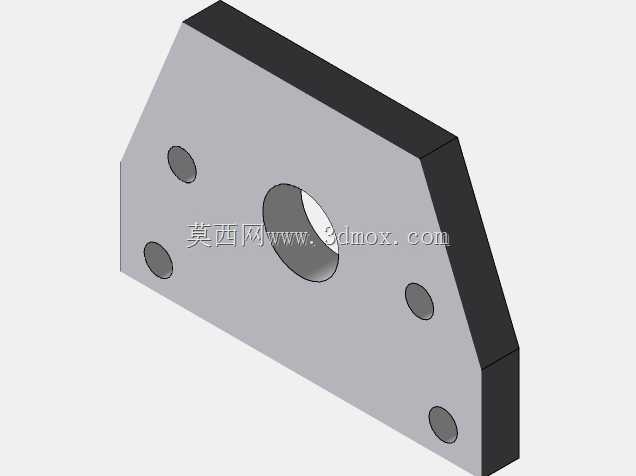

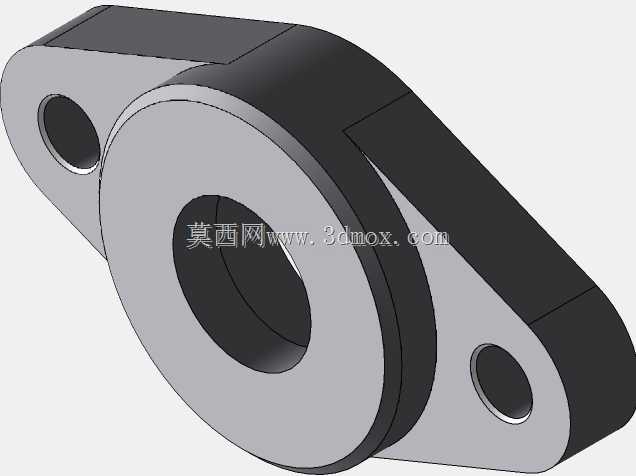

这款台式数控铣床主要面向小型加工工坊、职业院校实训教学、个人创客加工场景设计，可覆盖塑料件、软质有色金属的平面铣削、沟槽加工、简易轮廓成型等工序，相较于大型工业铣床，它无需大面积厂房占地，可直接安置在常规工作台面上完成安装调试，适配小批量定制加工、教学演示、零件打样等多元使用需求。从结构设计来看，设备采用C型单立柱机身布局，这种结构在保证整体刚性的同时，尽可能压缩了设备的横向占地空间，机身底部配置四个可调节支撑脚，能够根据放置台面的平整度快速调平，抵消台面不平整带来的加工精度偏差，支撑脚采用防滑减震材质，可降低铣削加工过程中产生的振动传导，避免加工面出现振纹。工作台部分采用带T型槽的铸铁平台，T型槽可配合通用压块快速固定待加工工件，适配不同外形的小型零件装夹需求，工作台下方配置XY两轴进给传动结构，手轮调节结构可在调试阶段快速完成工件位置找正，也可切换数控进给模式完成自动走刀加工，两轴导轨均采用防尘密封设计，可阻挡加工产生的碎屑进入导轨副，延长传动部件的使用寿命。主轴单元采用立式布置结构，集成主轴电机与Z轴进给导轨，可沿立柱导轨完成垂直方向的进给运动，主轴夹头可适配常规直径的铣刀，满足不同加工工序的刀具更换需求，Z轴顶部设置手动微调手轮，可在对刀阶段精准控制主轴下刀深度，降低对刀操作的难度。设备的电气控制元件均集成在机身背部的封闭腔体内，既可以避免加工碎屑、切削液飞溅损坏电气元件，也能让设备整体外观更简洁规整，减少外部走线带来的安全隐患。从安装边界来看，设备整体高度适配常规车间操作高度，操作人员站立即可完成装夹、对刀、加工监控等全流程操作，无需额外搭建加高操作平台，机身重量控制在单人可借助简易工具移位的范围内，方便根据生产需求调整设备摆放位置。在实际使用场景中，它既可以作为教学设备帮助学员理解数控铣床的传动结构、加工逻辑，也可以作为小型生产设备完成广告字加工、小型五金零件修配、塑料模型精加工等工序，加工精度可满足常规民用零件的公差要求，设备的维护门槛较低，常规的导轨润滑、传动间隙调整都可由操作人员自行完成，无需专业售后人员上门维护，大幅降低了设备的长期使用成本。
