工业废水处理用板框式压滤设备结构

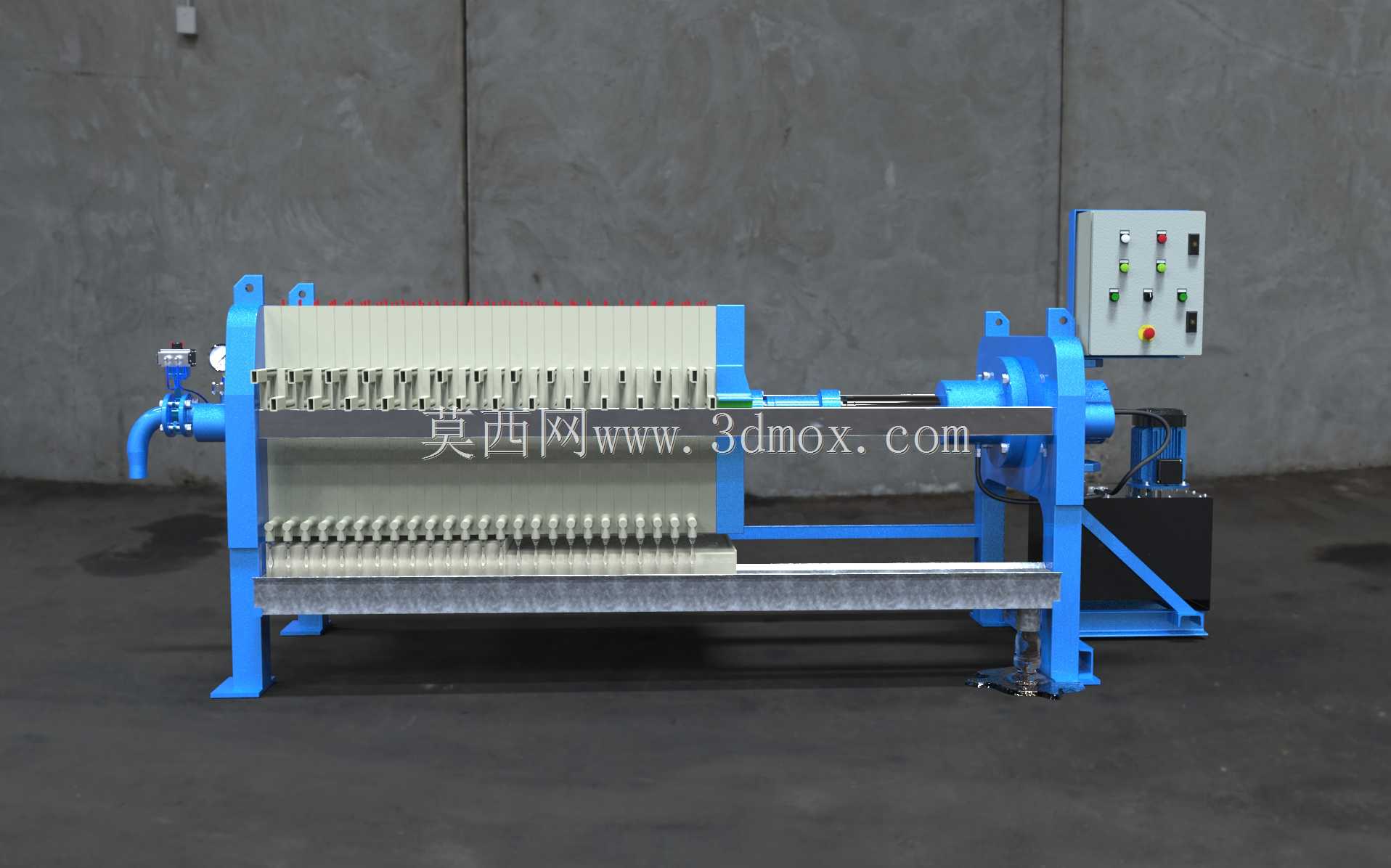

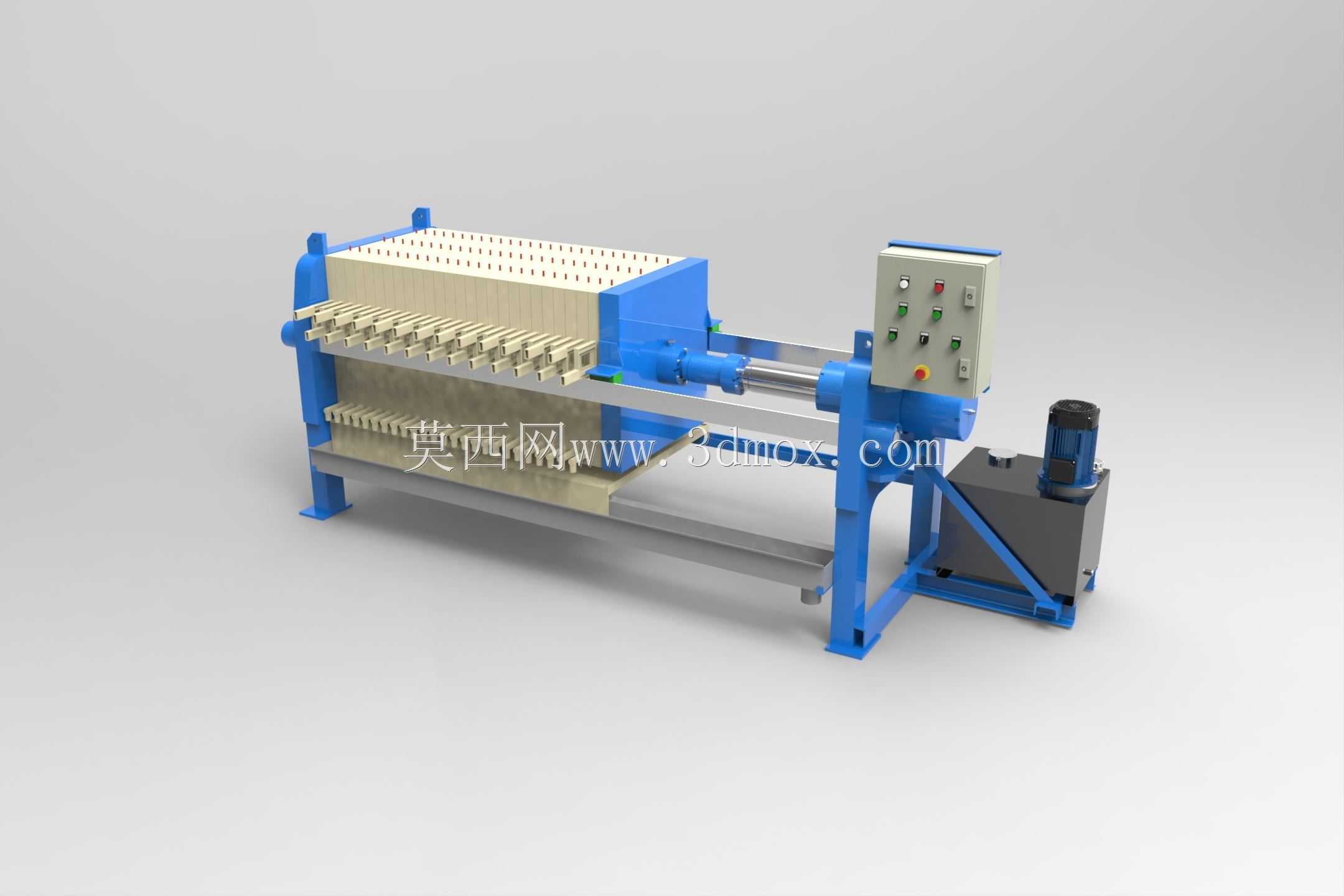

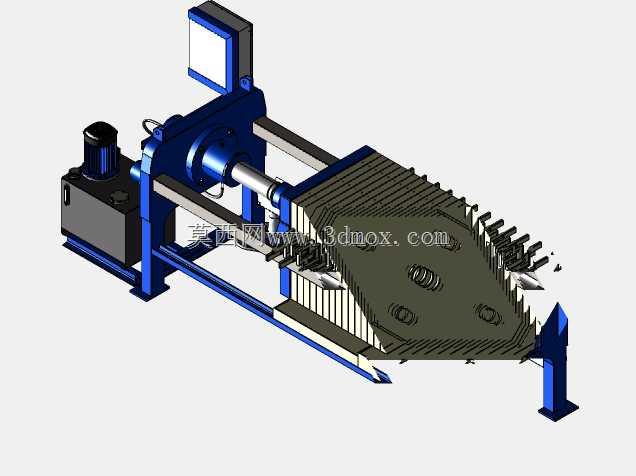

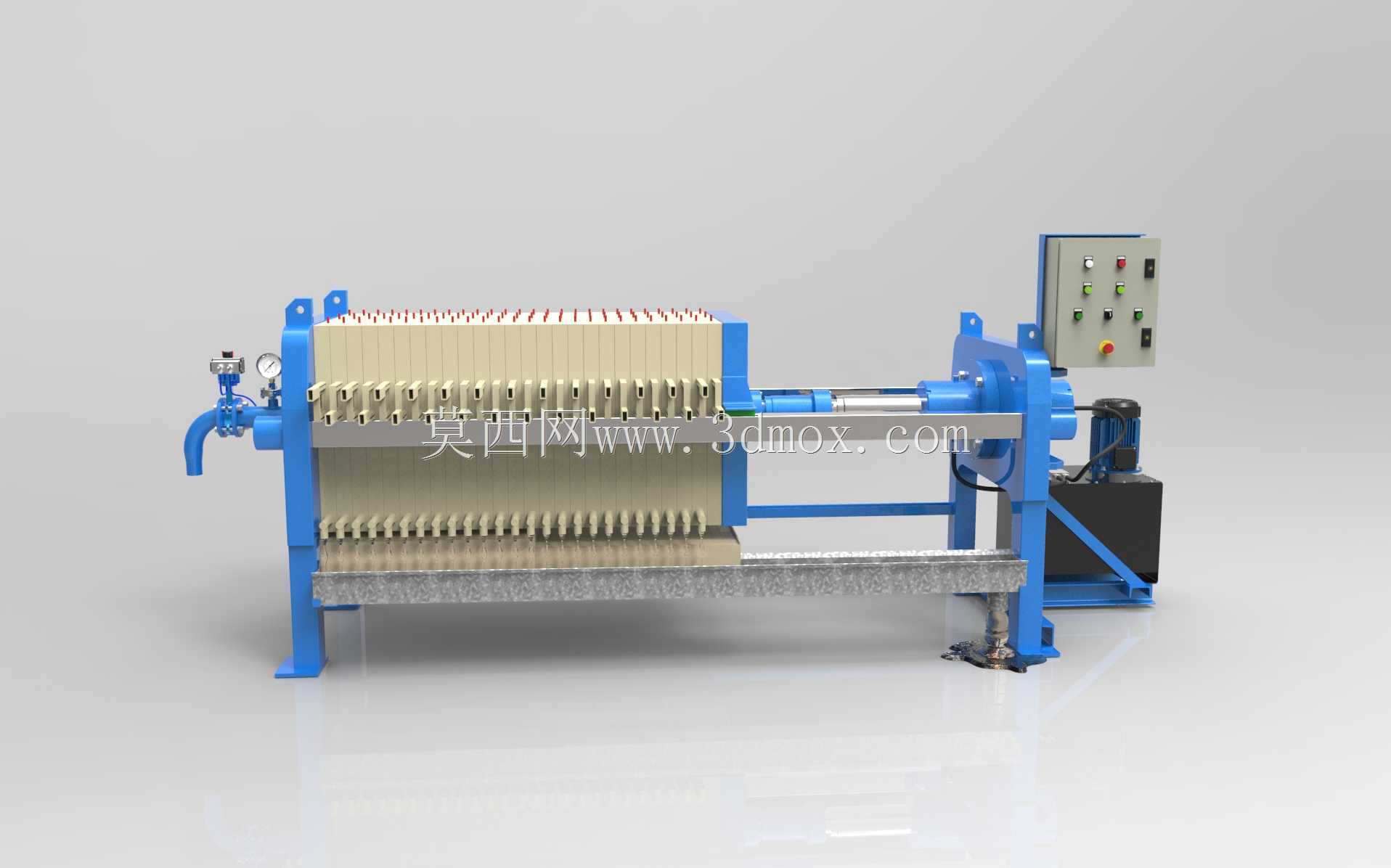

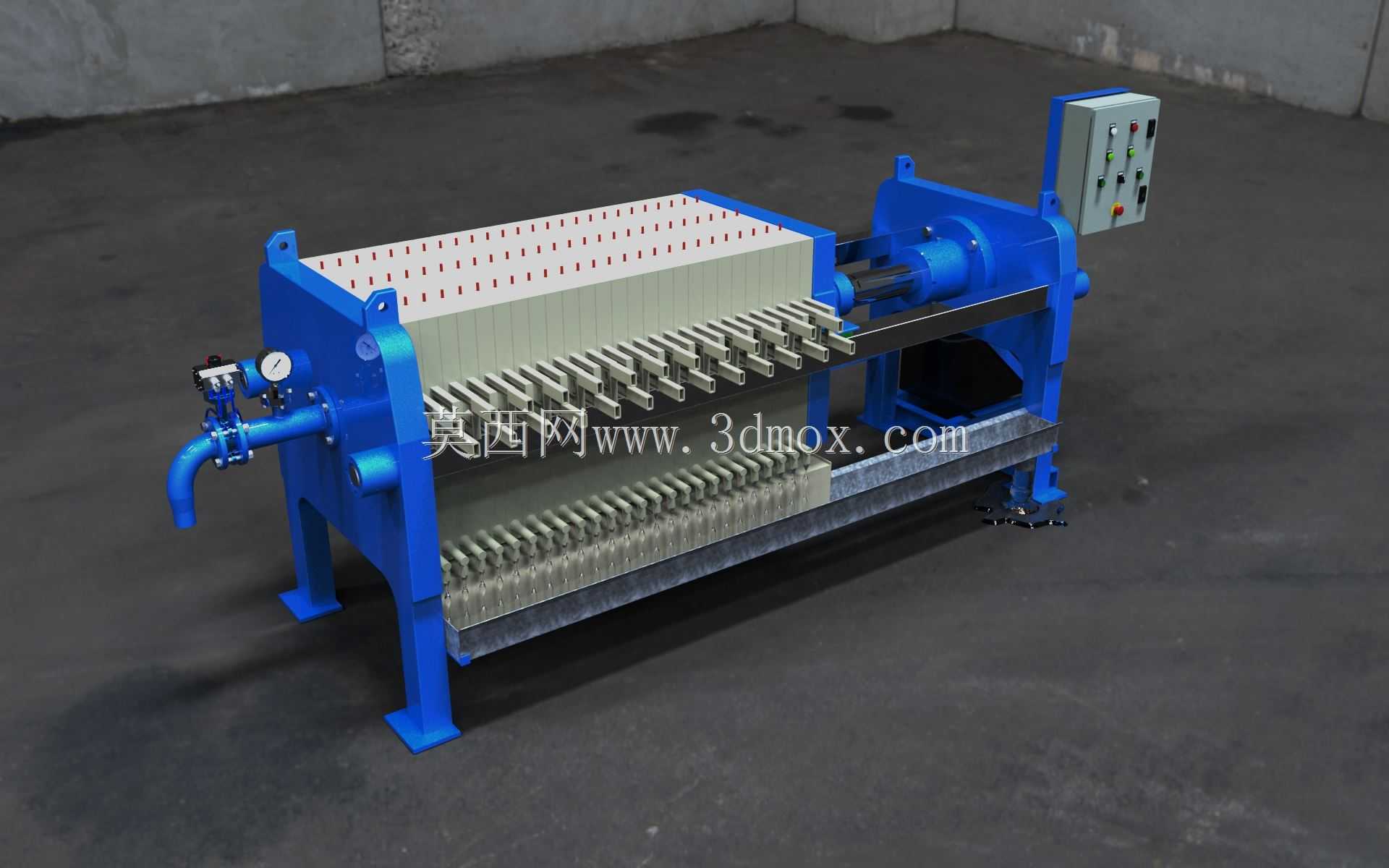

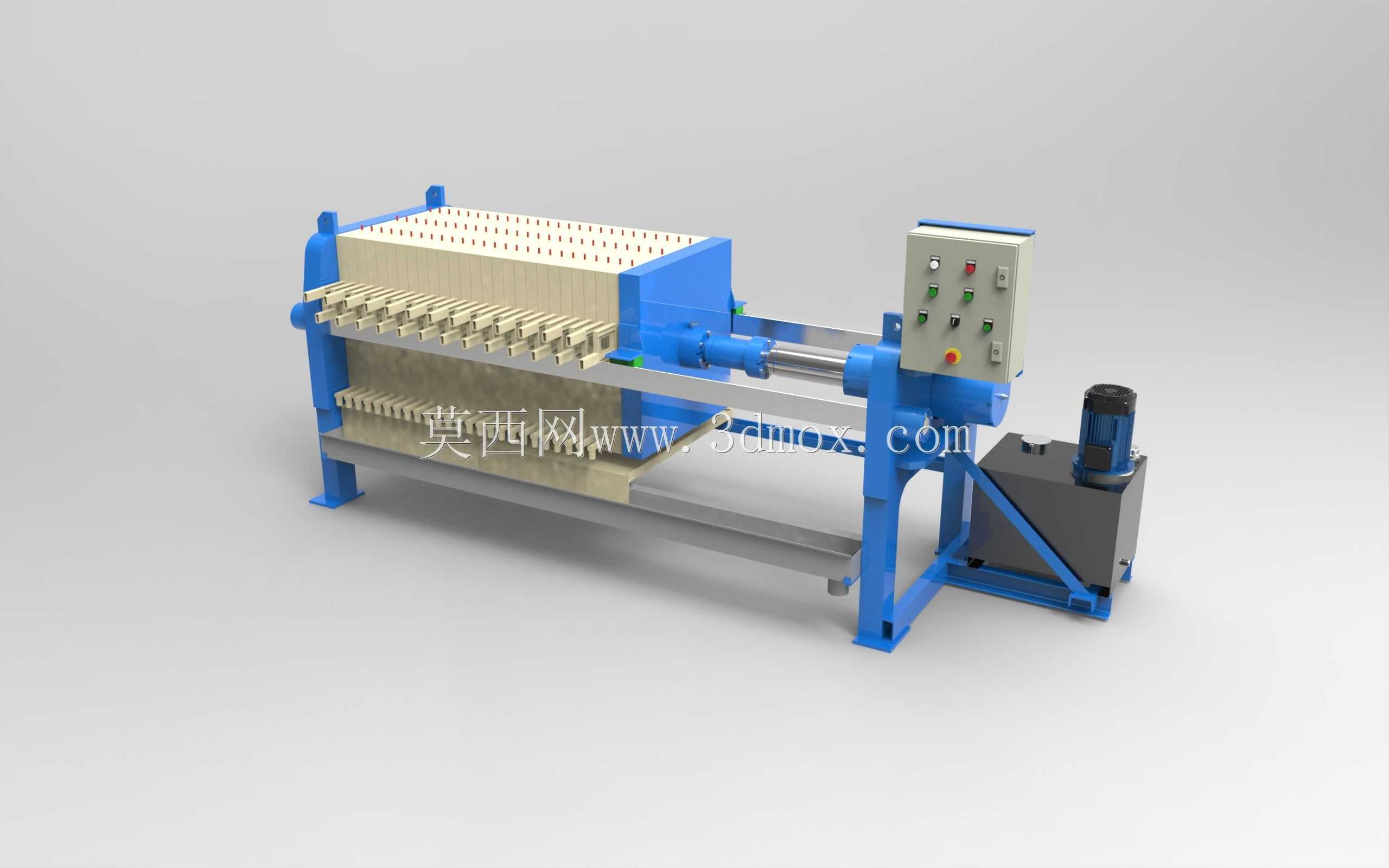

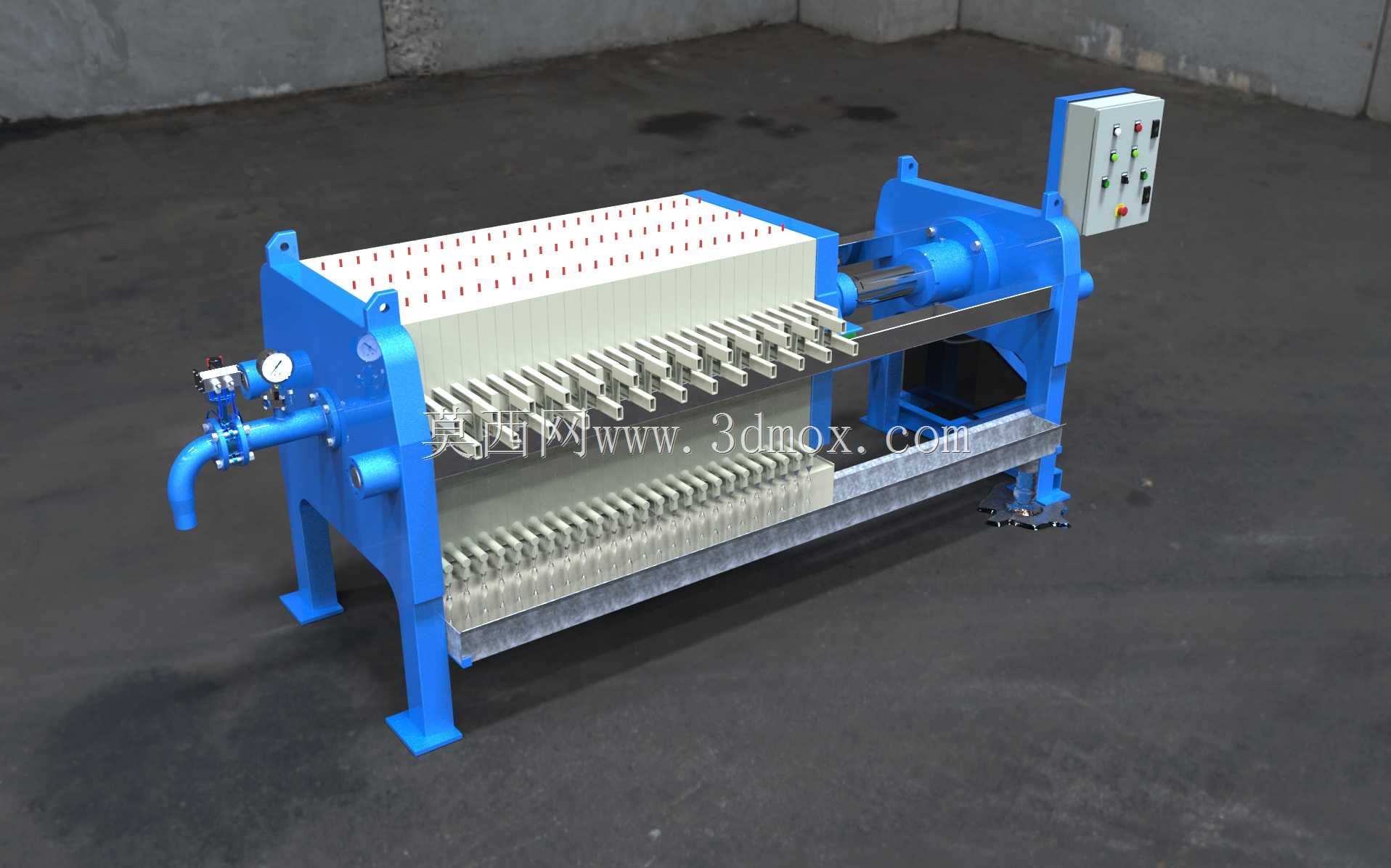

这款压滤设备主要面向工业废水处理、污泥脱水环节的固液分离作业场景，在化工、印染、食品加工、市政污水处理等领域都有广泛应用，核心作用是将待处理物料中的固相和液相通过压力作用实现分离，降低污泥含水率，或是回收液相中的有用固相物料，减少后续处置环节的处理成本与运输负荷。设备整体采用卧式板框排布结构，主体支撑框架为高强度碳钢焊接成型，表面做蓝色防腐涂装处理，能够适配车间内潮湿、带有弱腐蚀性介质的作业环境，框架两侧设置立式支撑脚，底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化的混凝土地面上，安装时需预留设备两侧的操作检修空间，满足滤板更换、滤布清理的操作距离要求。设备核心过滤单元由整齐排列的滤板与配套滤布组成，滤板采用增强聚丙烯材质模压成型，表面排布均匀的导流沟槽，既能够保证过滤过程中滤液的顺畅排出，又能为滤饼提供均匀的支撑受力面，避免滤布受压破损；压紧端采用液压驱动结构，通过液压缸的直线推力将整组滤板紧密压紧，相邻滤板之间形成封闭的过滤腔室，进料口设置在设备侧端的管路总成上，待处理的加压物料通过进料管路送入各个滤腔，液相透过滤布沿滤板沟槽汇集到出液管路排出，固相则被截留在滤腔内逐步形成含水率均匀的滤饼，当过滤压力达到设定阈值后，液压系统松开压紧板，配合拉板机构即可逐块拉开滤板，让滤饼依靠重力下落完成卸料。设备侧上方集成了控制电箱与压力检测仪表，电箱上排布操作按钮与状态指示灯，可实现压紧、保压、松开等动作的本地控制，压力表能够实时显示进料与压紧回路的压力数值，方便操作人员判断过滤进程与设备运行状态，进料端还配套了管路阀门组件，可根据工艺需求切换进料、反吹、清洗的管路通路。设计过程中重点考虑了设备的运行稳定性与维护便捷性，滤板采用统一规格的模块化设计，单块滤板重量控制在单人可操作更换的范围内，滤布采用压条固定方式，更换时无需复杂工具即可快速完成拆装；液压系统设置在设备端部的防护框架内，既避免运行过程中杂物磕碰液压元件，又能减少液压管路的排布长度，降低压力损耗。设备的滤板尺寸适配800mm规格的过滤幅面，整机长度方向的安装边界需匹配16块滤板压紧后的总长度，同时预留液压油缸的伸缩行程空间，宽度方向需覆盖出液管路与操作侧的检修通道，高度方向需满足滤饼下落的接料空间要求，可根据不同处理量需求灵活增减滤板数量，适配不同规模的生产线处理需求。
