集成多工艺单元的水处理构筑物整体布局设计

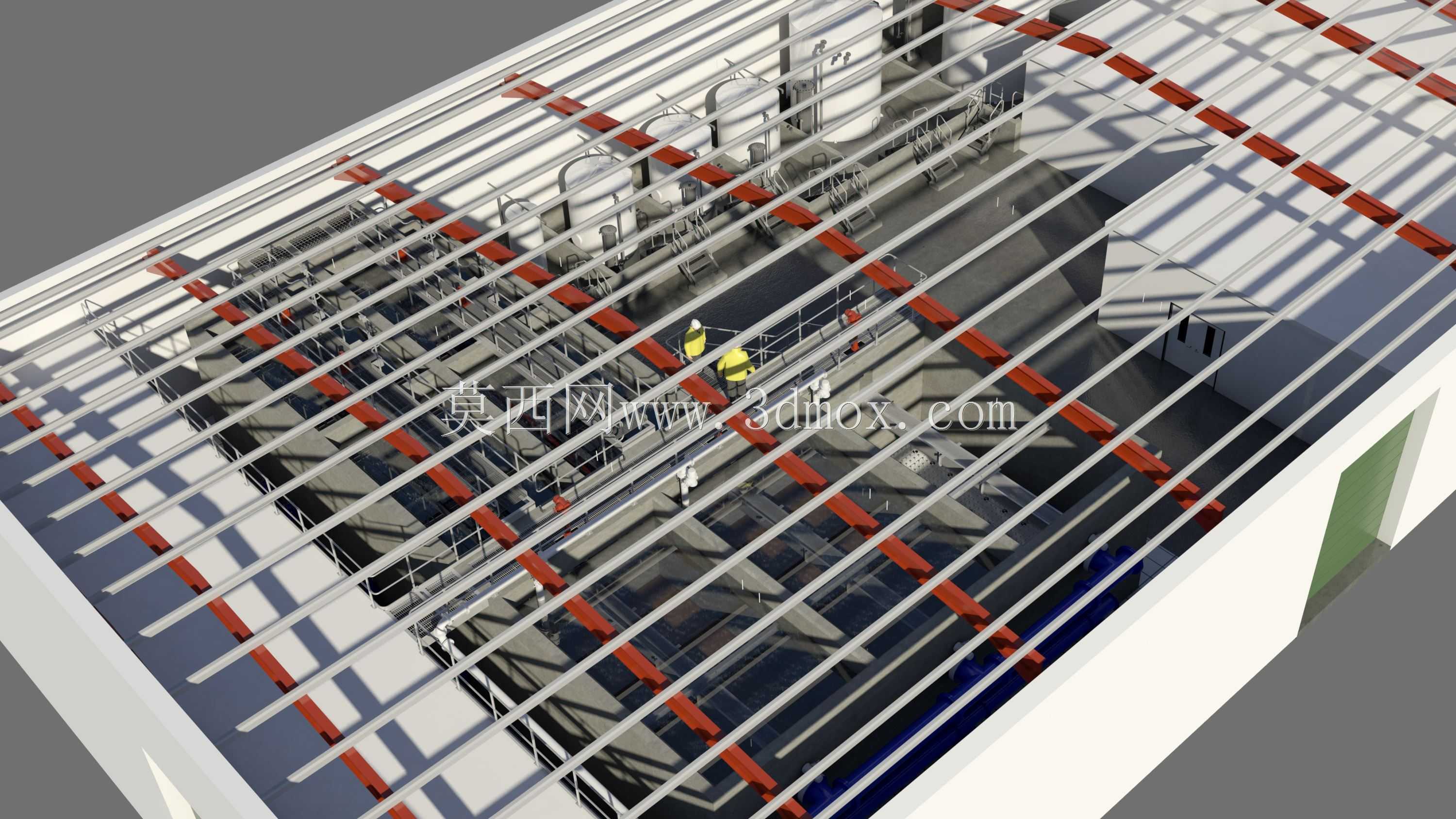

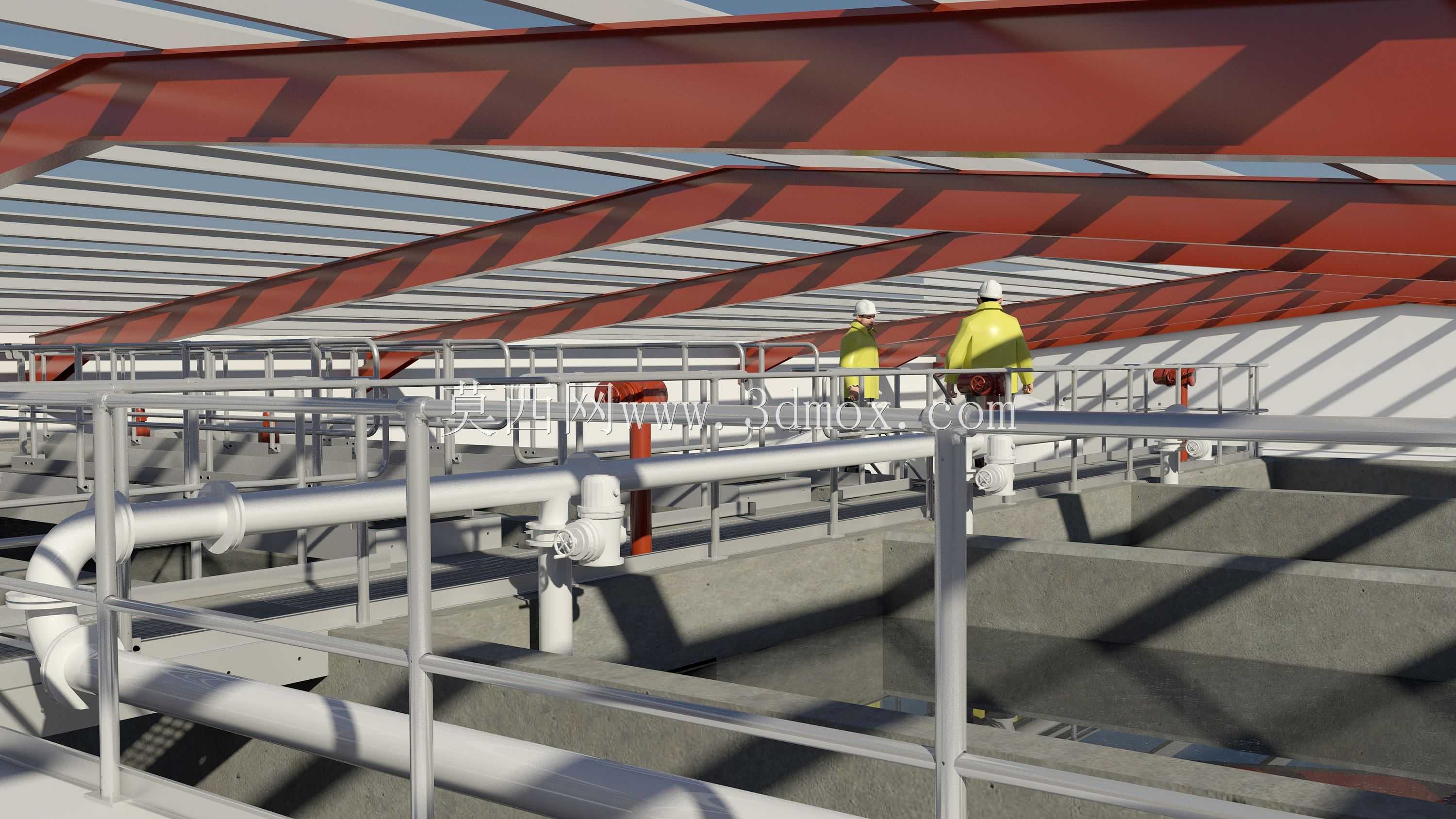

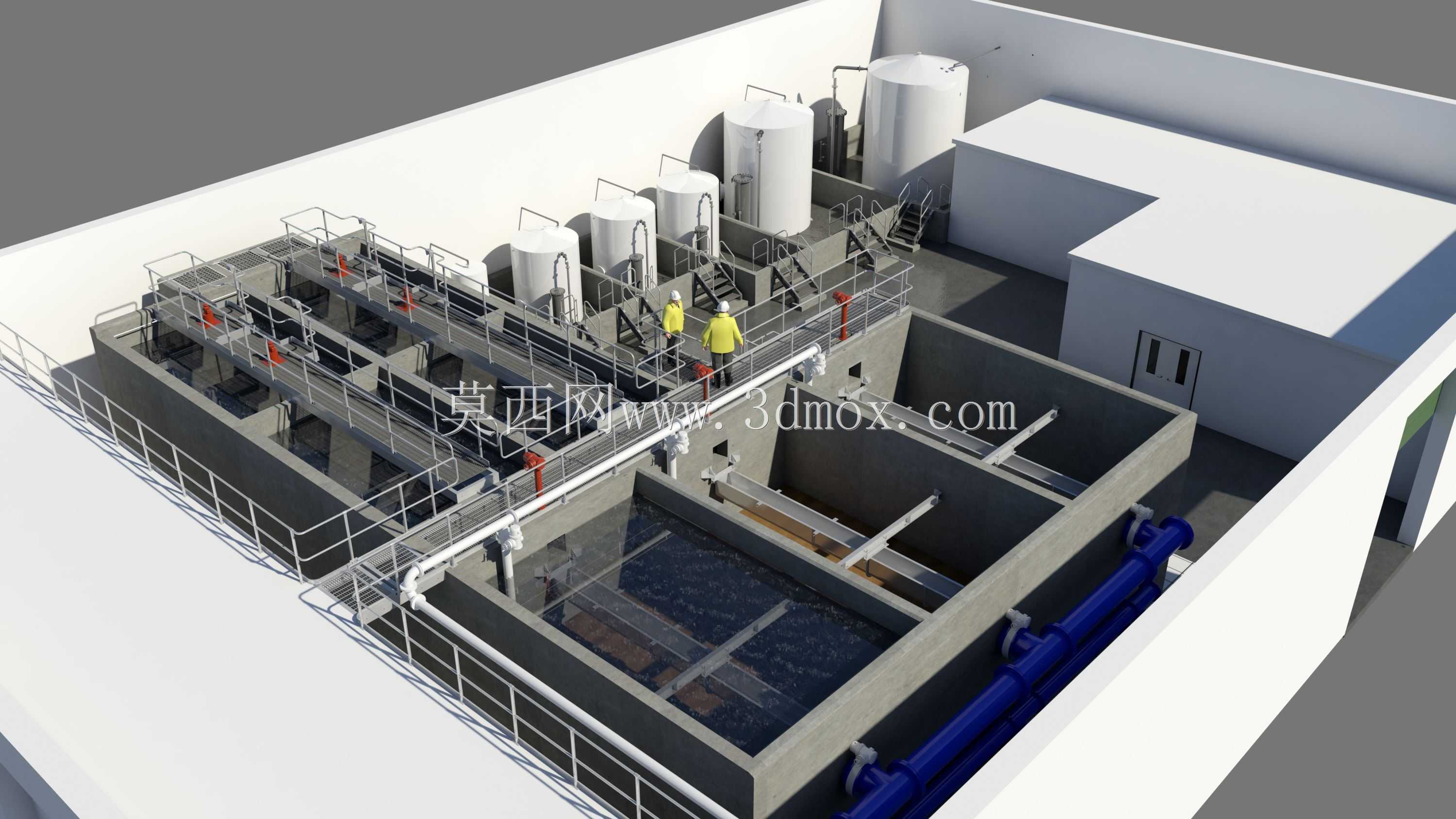

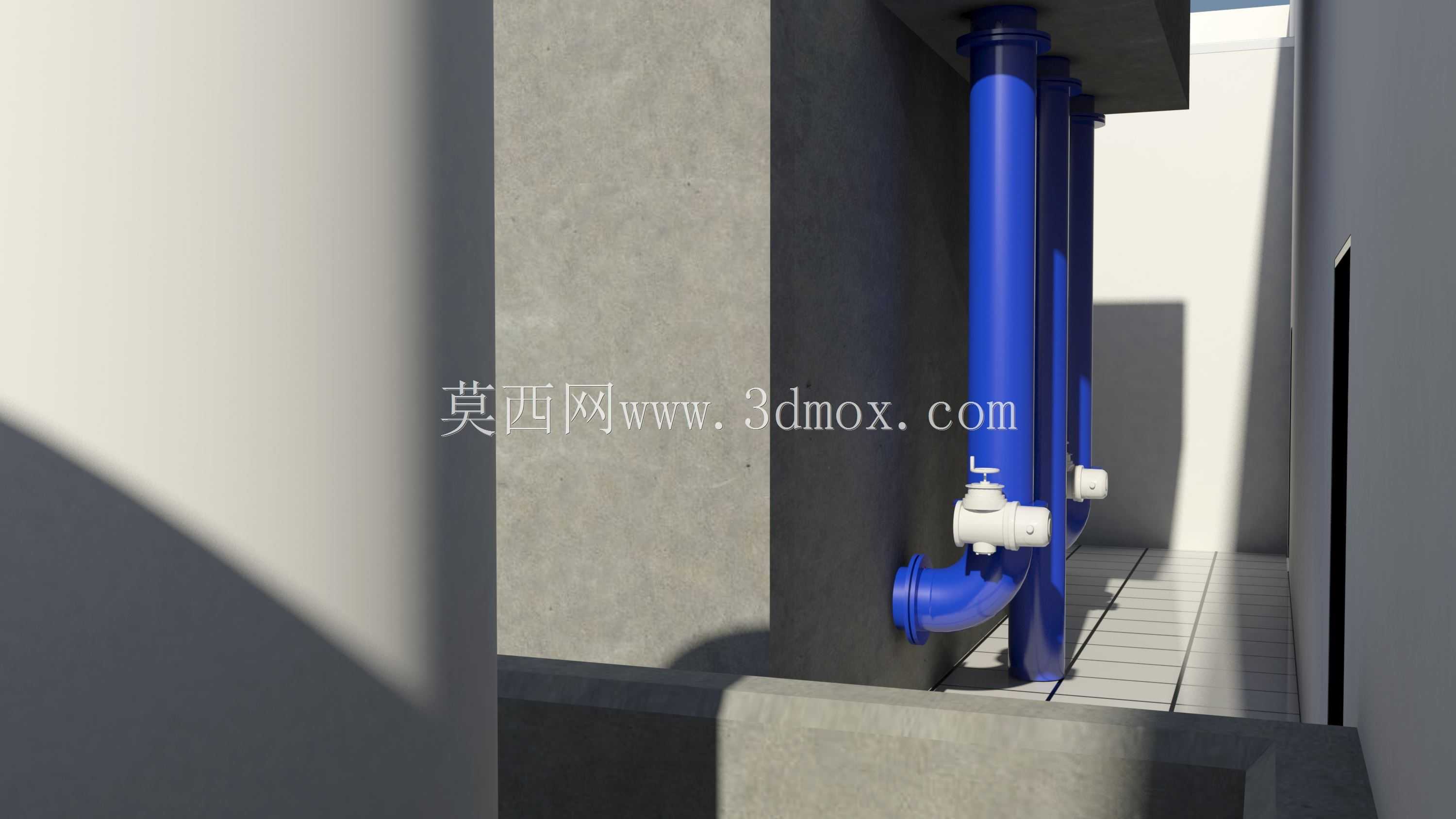

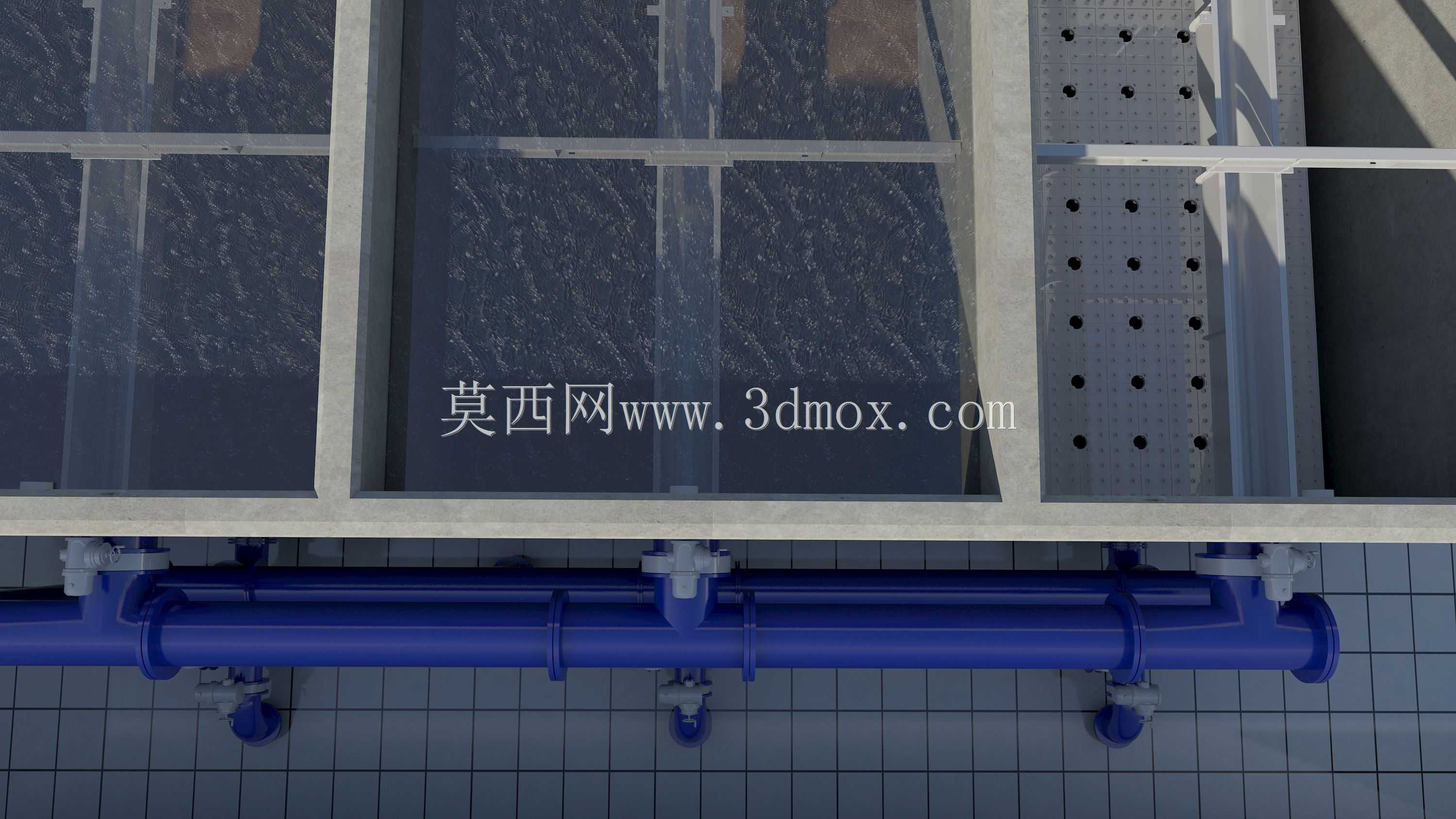

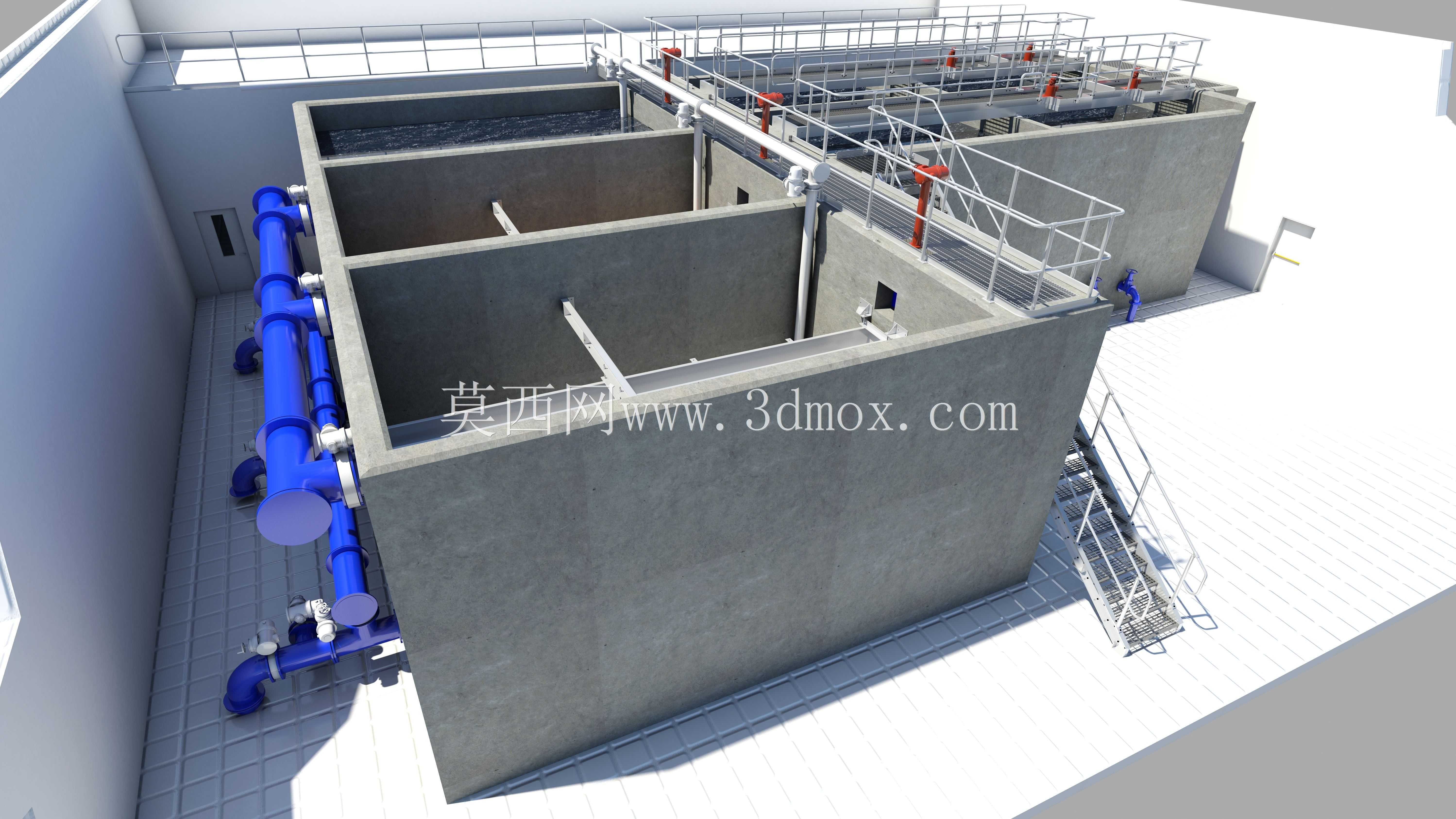

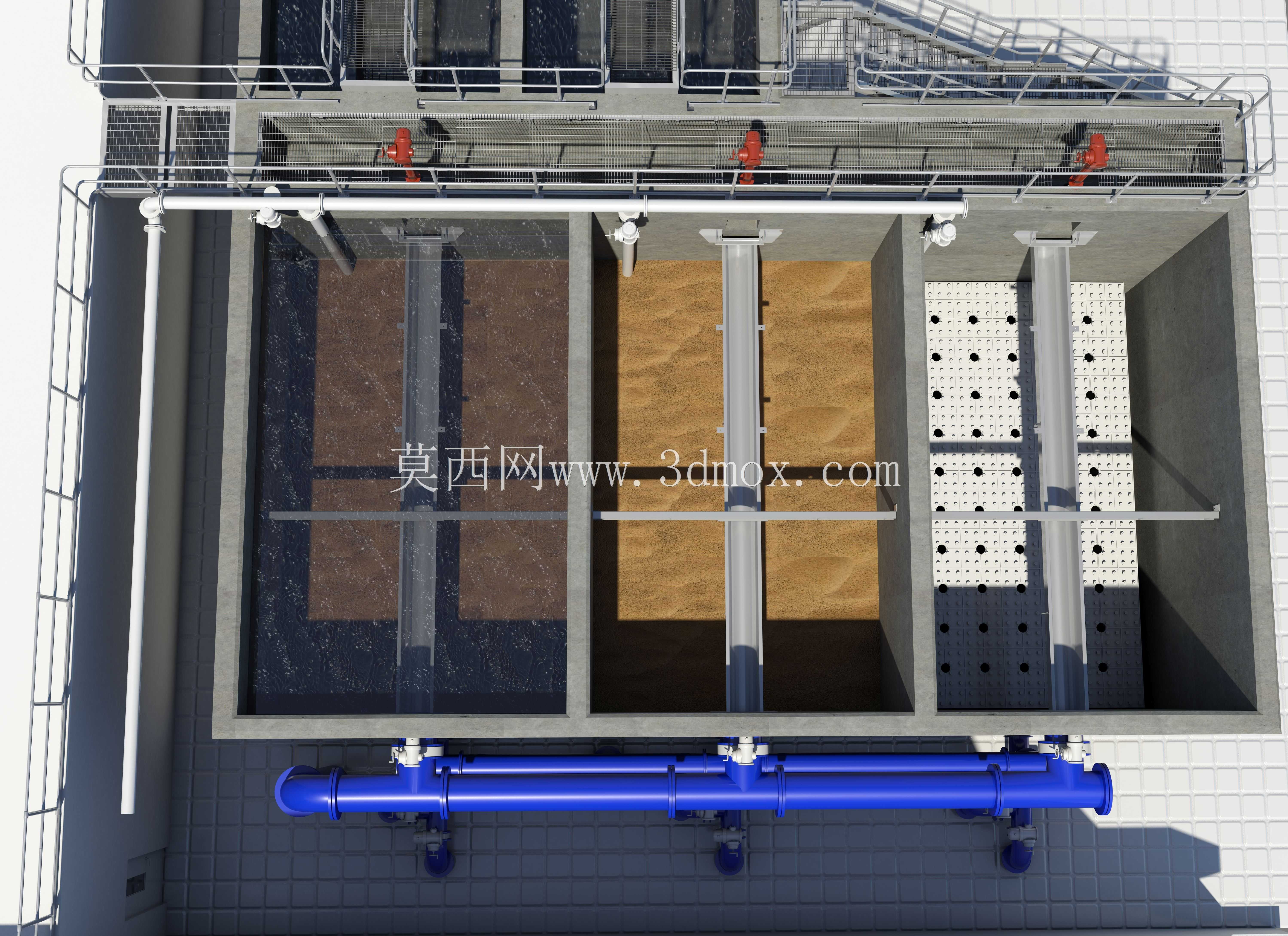

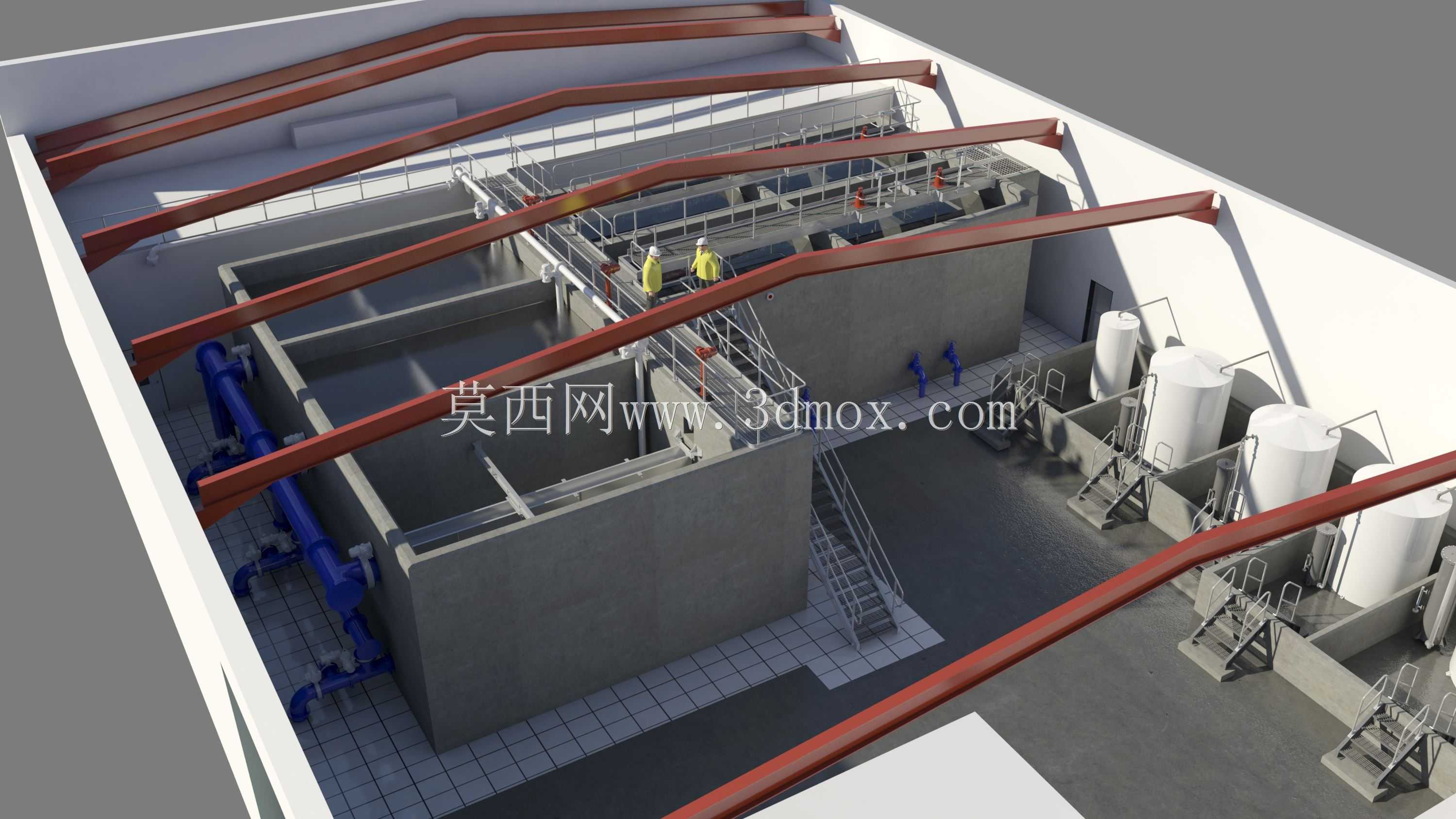

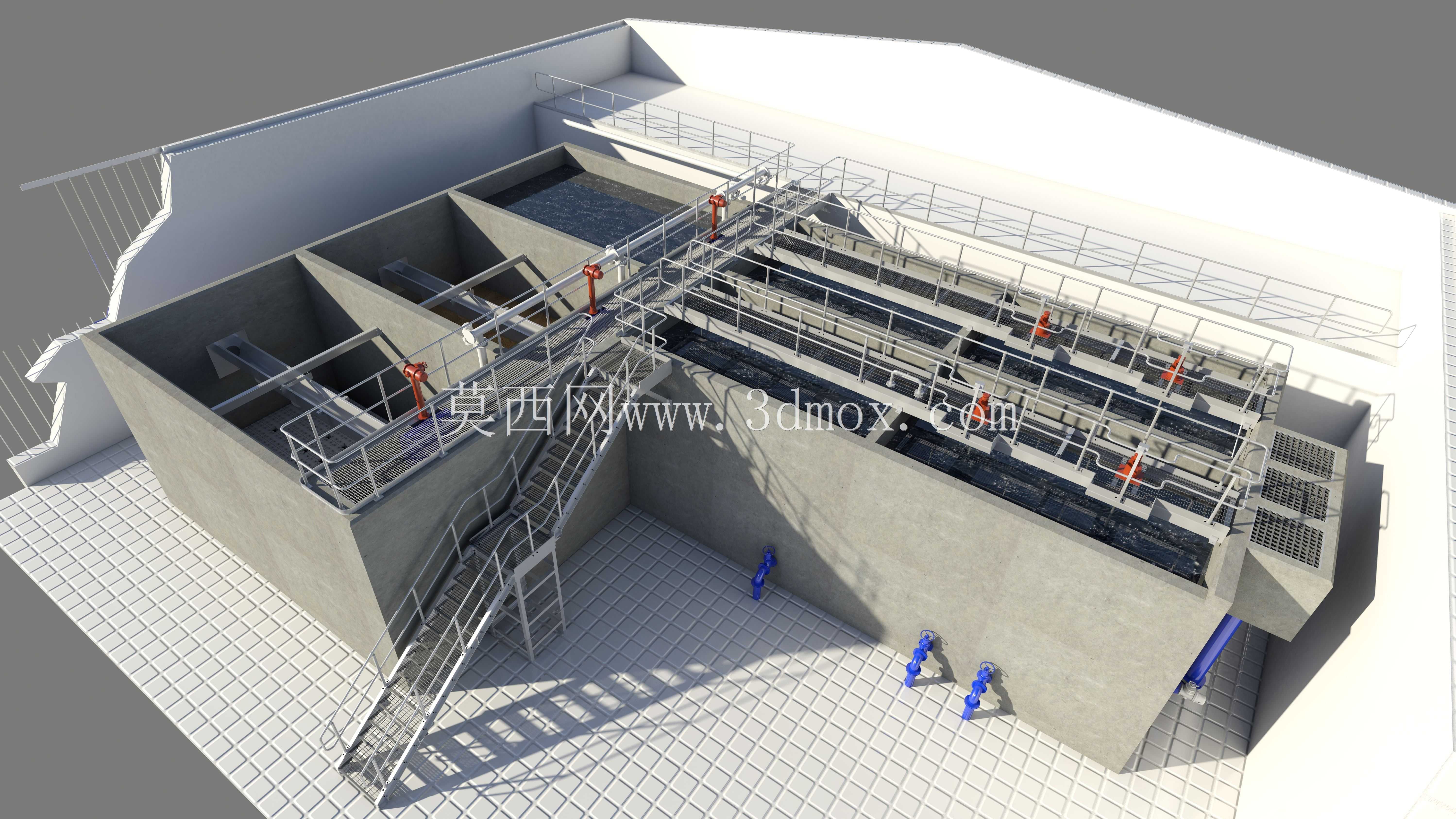

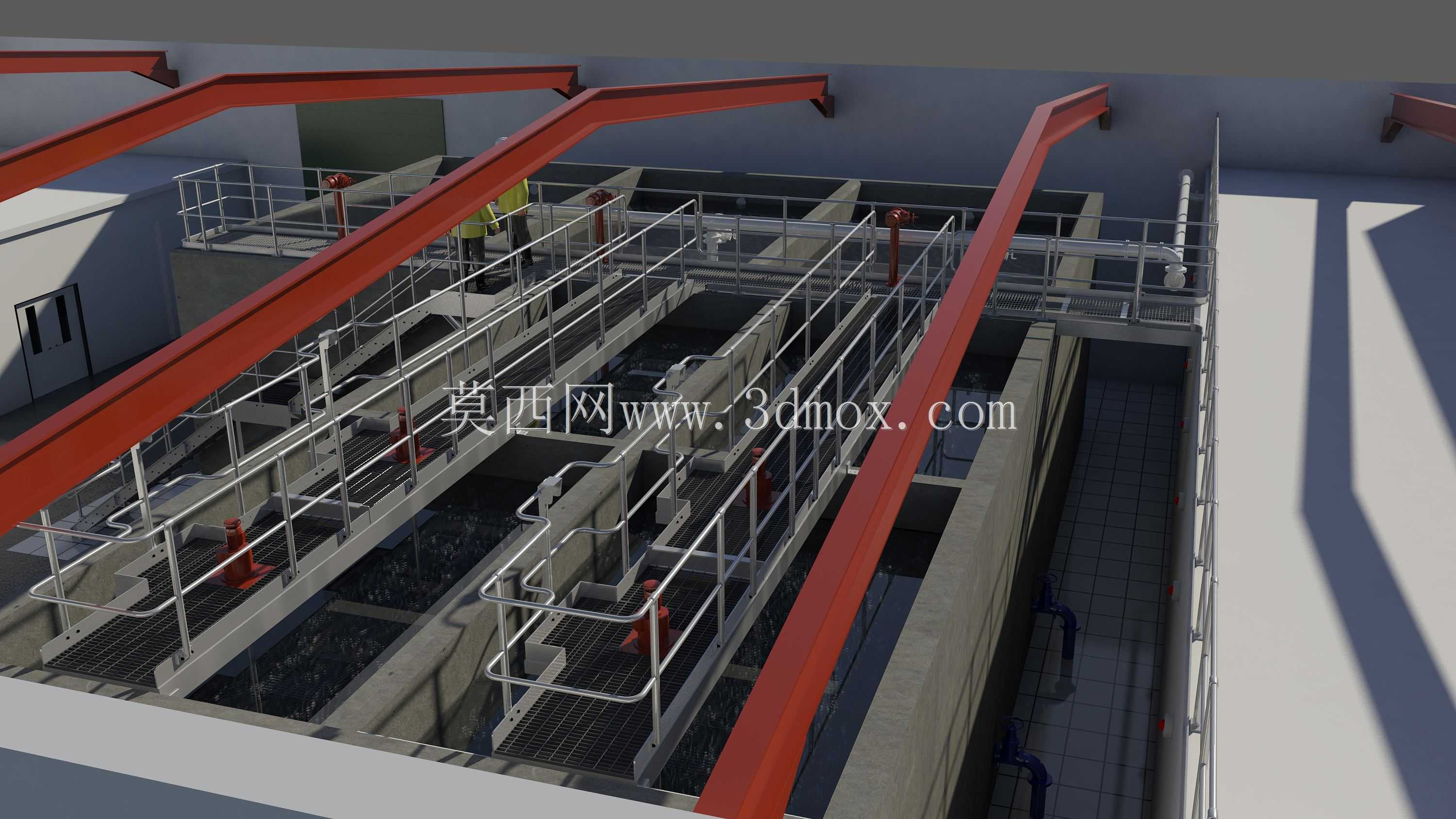

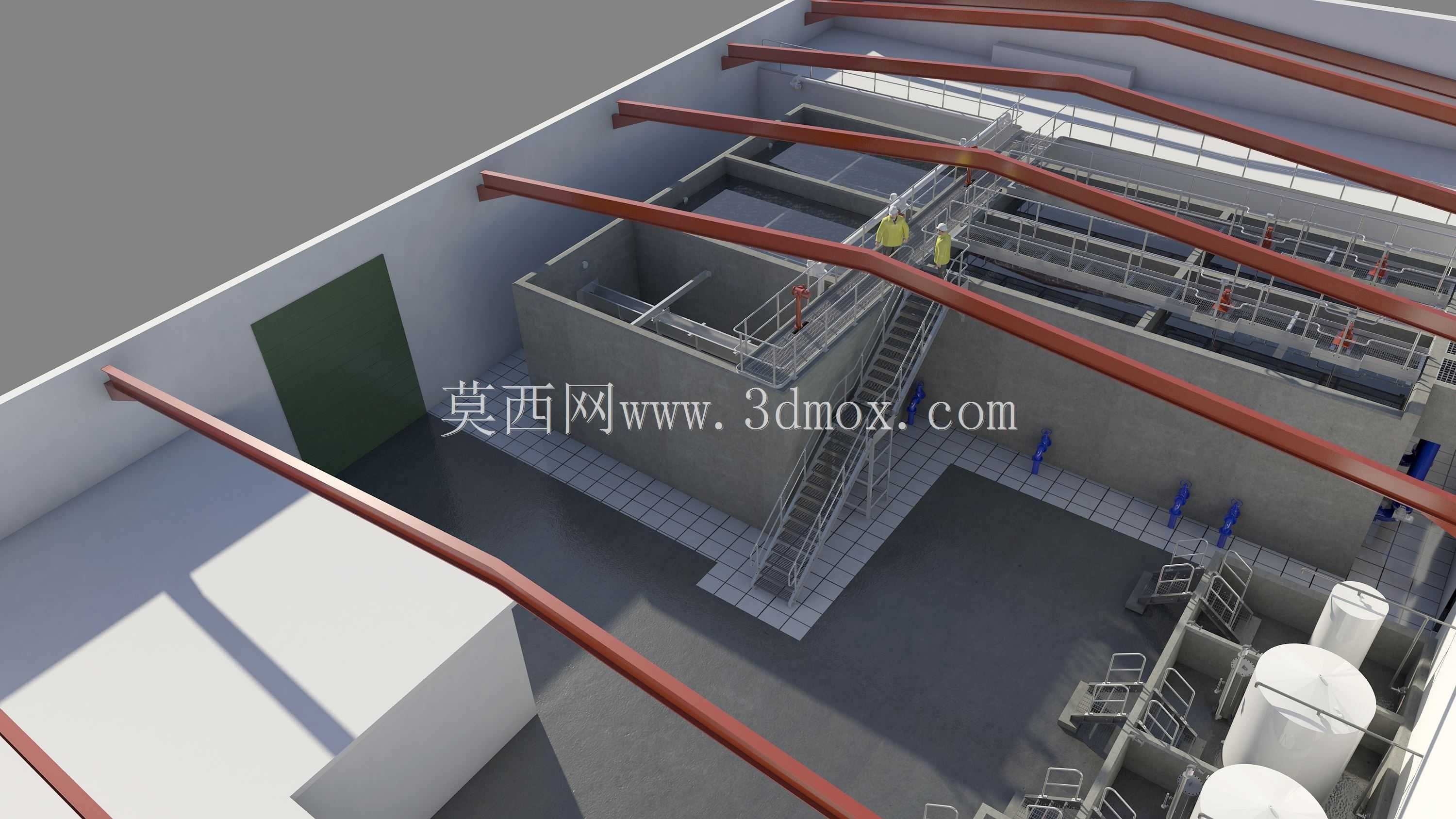

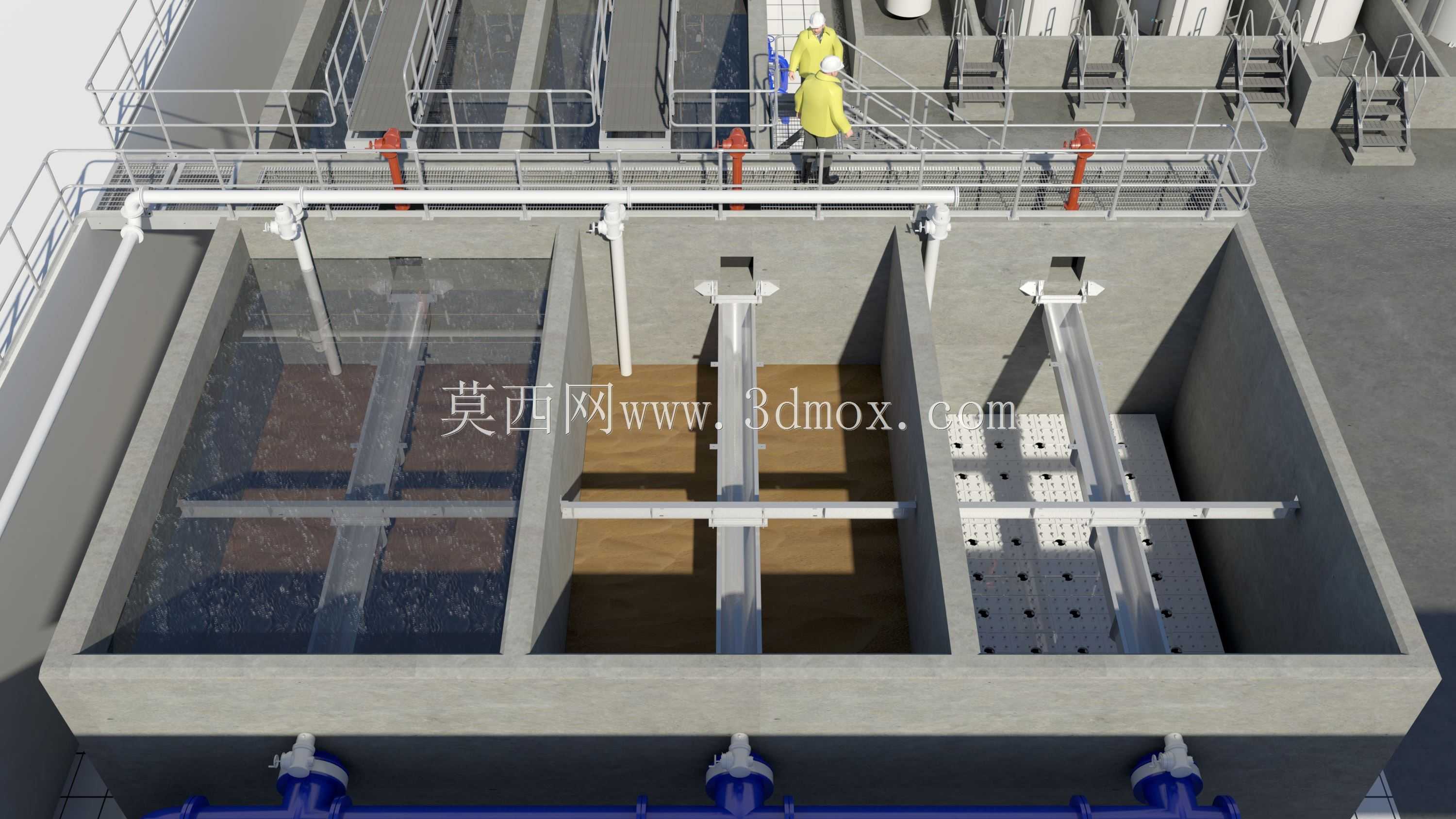

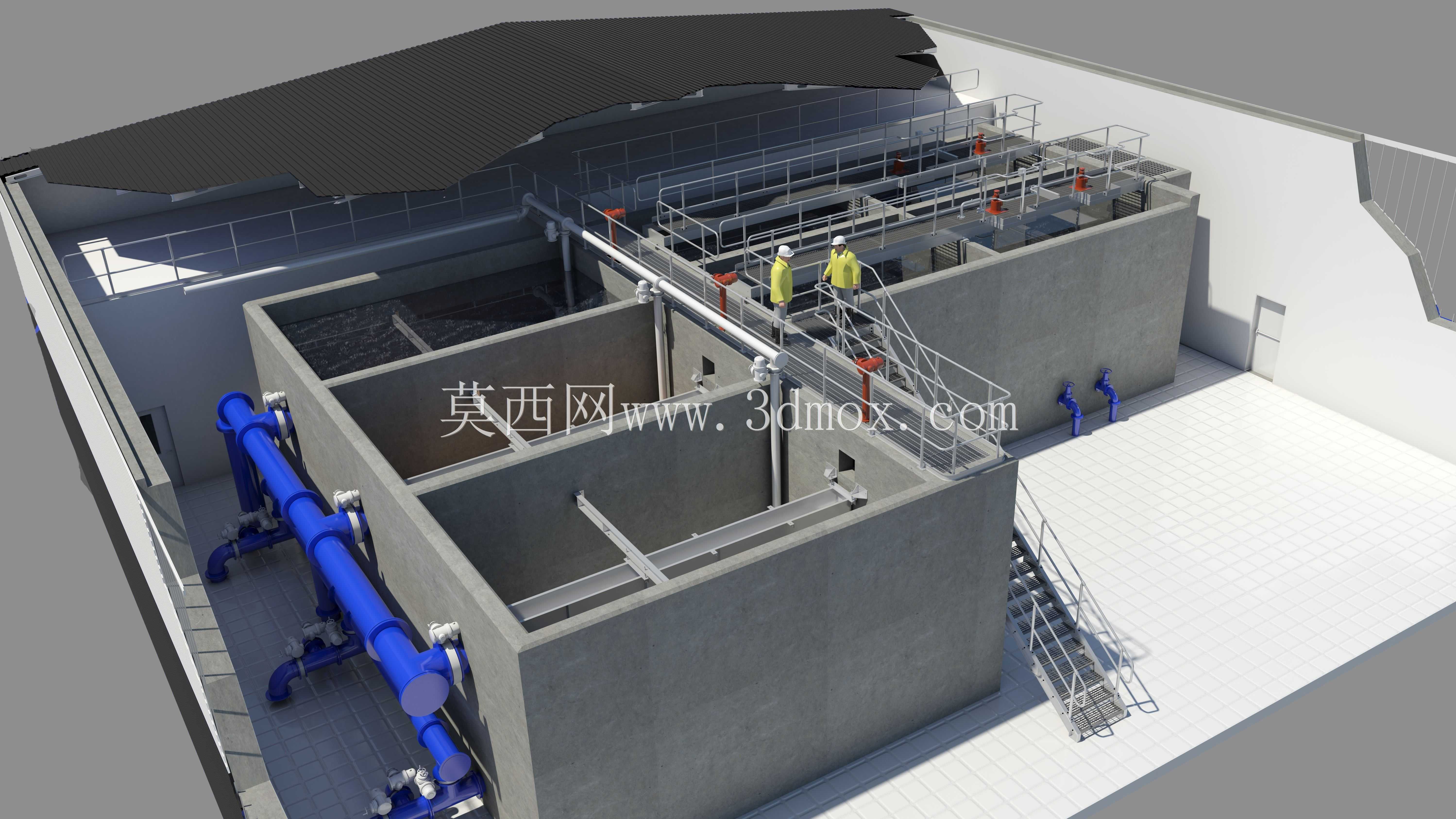

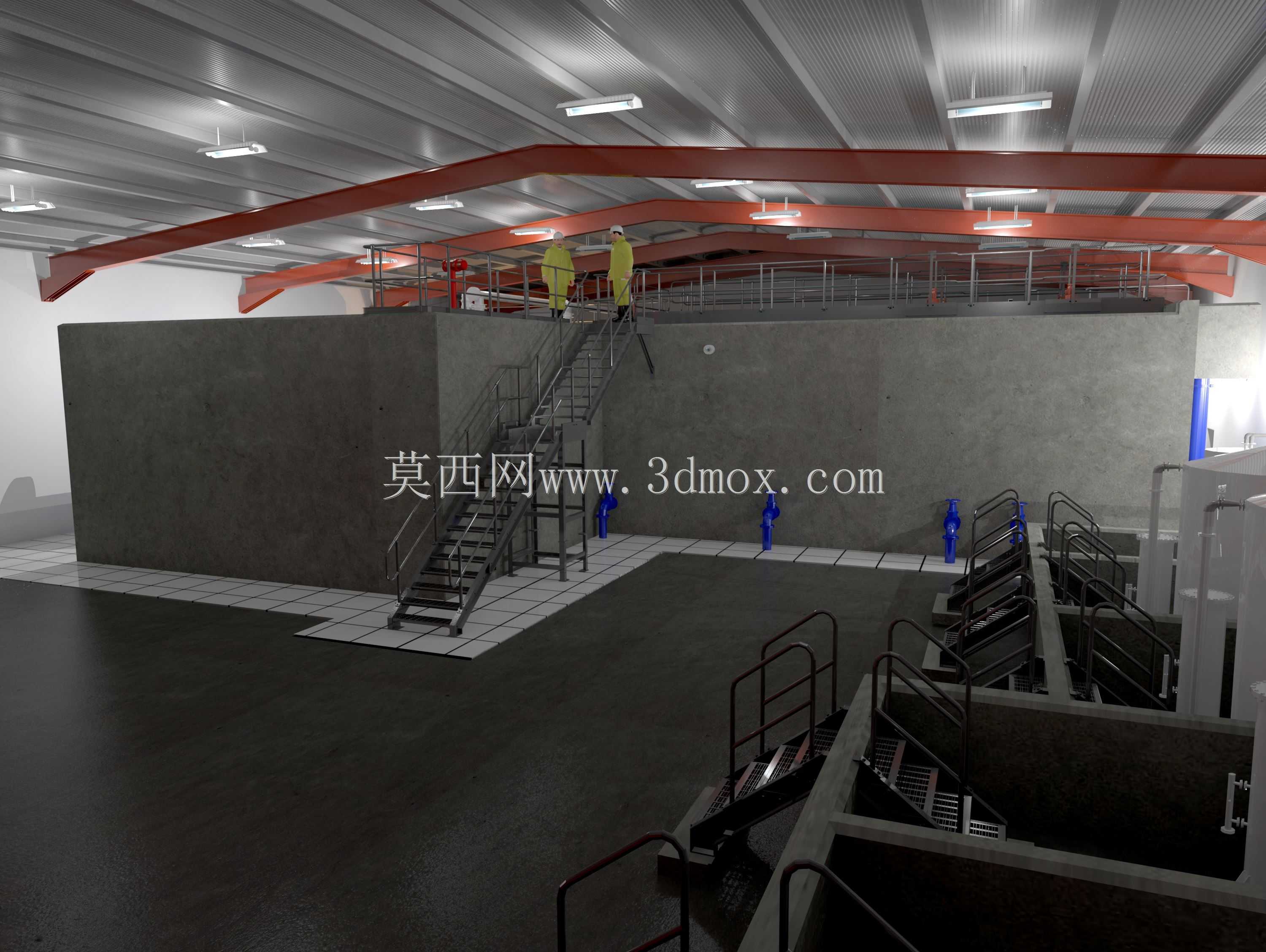

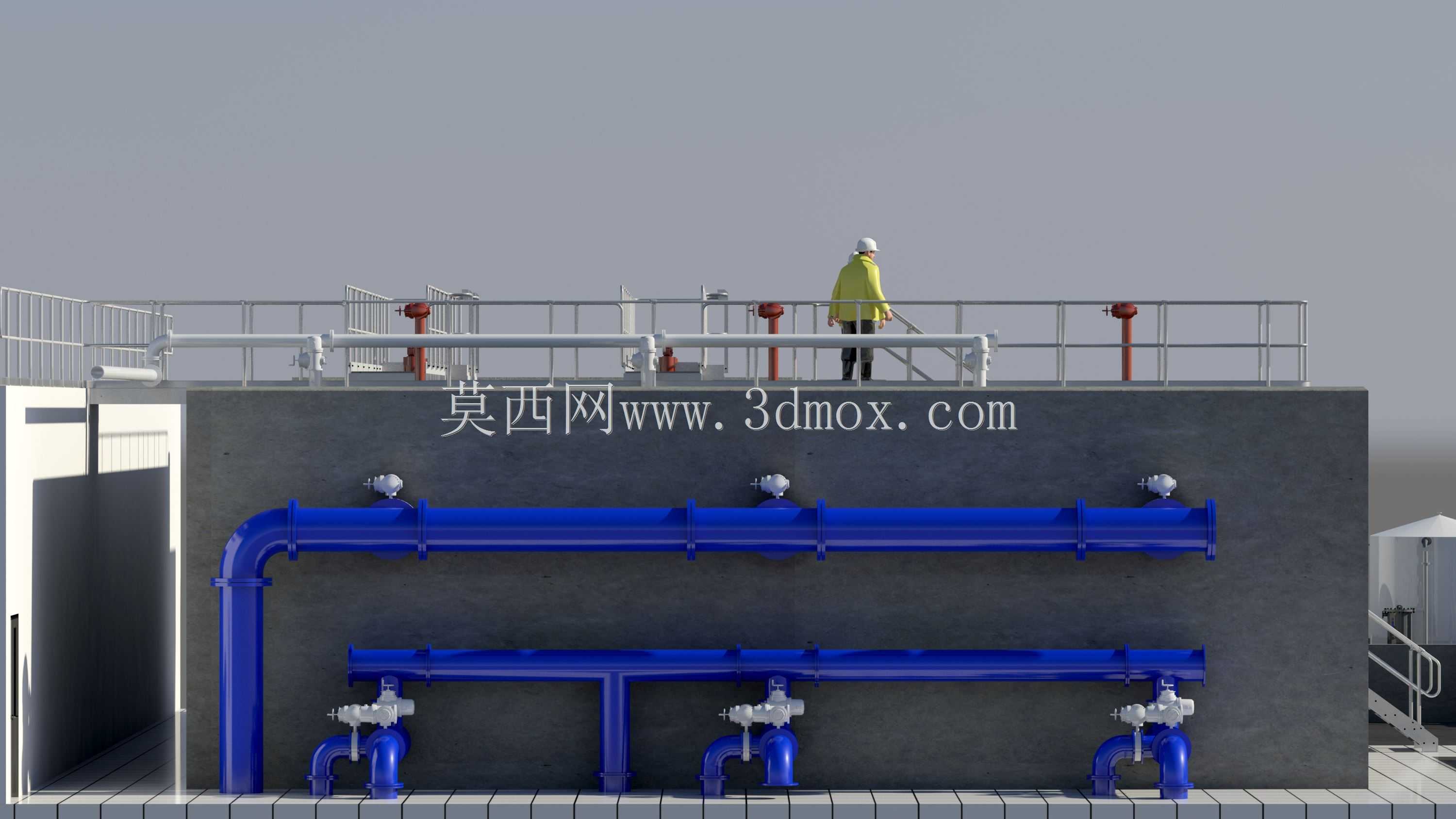

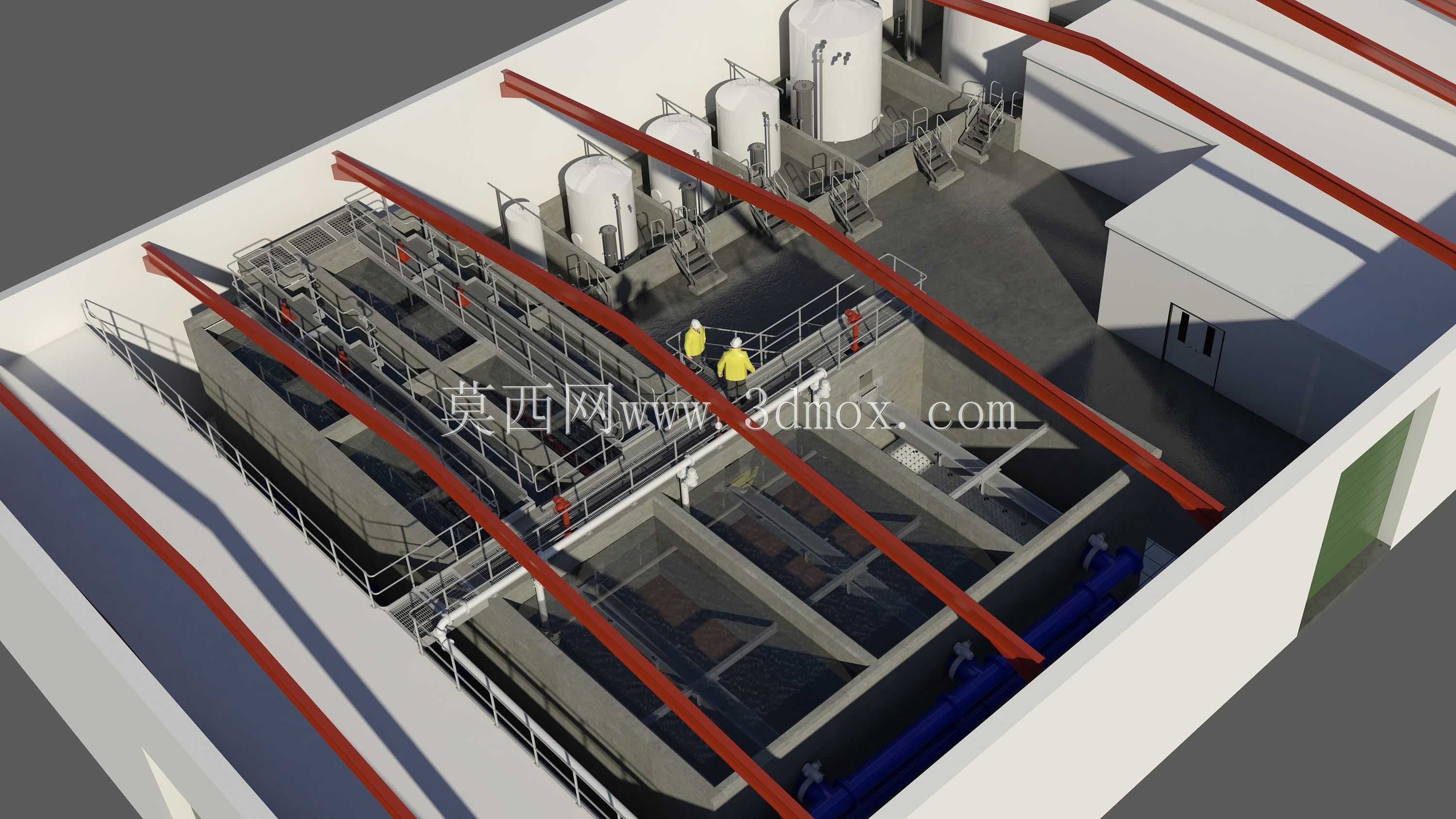

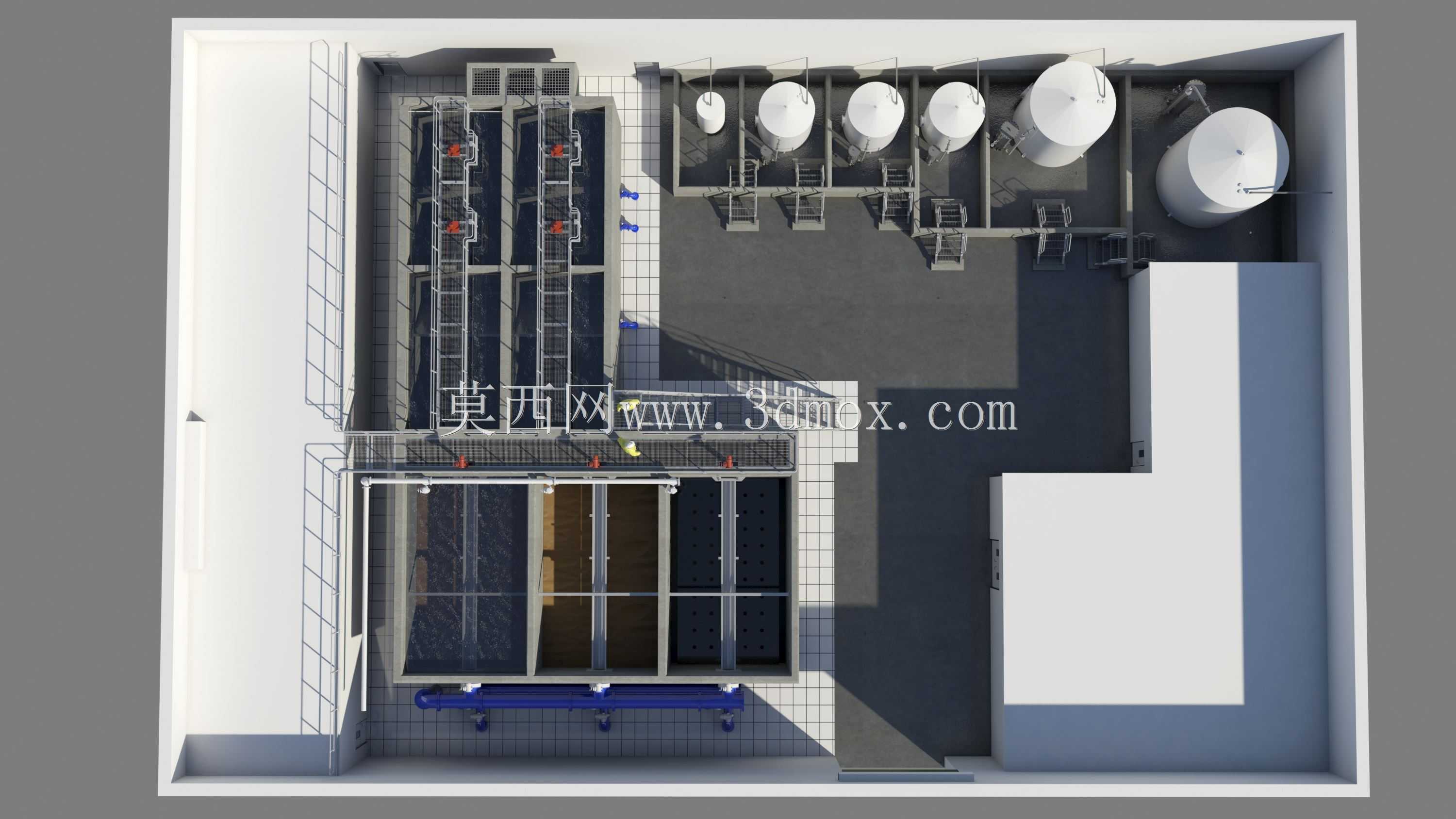

该三维设计呈现的是集成化水处理构筑物的完整空间布局，主要应用于中小型工业园区生产废水处理、城镇中小型水厂水质净化、厂区中水回用处理等场景，承担水体杂质分离、污染物降解、水质达标调控的核心功能，可将进水经过多段工艺处理后，达到回用或排放标准要求。整个构筑物以多格混凝土池体为核心承载结构，池体采用分仓式设计，不同仓室分别对应不同处理工序，可实现水流的重力流依次输送，减少额外动力提升的能耗。设计阶段充分考虑了工艺衔接的合理性，池体顶部设置带安全护栏的操作巡检平台，配套钢制斜梯连通地面与各层操作面，巡检通道宽度满足日常运维人员行走、小型工具搬运的空间需求，护栏高度符合工业安全防护规范，避免巡检作业的坠落风险。池体侧边布设大口径蓝色工艺主管道，配套对应控制阀门，管道排布沿池体外侧规整敷设，既预留了后期管道维护、阀门更换的操作空间，也避免管道架设在池体上方影响巡检通行，管道接口位置与各仓室的进出水点位精准对应，减少不必要的管路弯折带来的水头损失。构筑物内部集成了三类核心处理单元，分别是过滤单元、DAF气浮单元、化学储药加药单元，同时预留了日常运维的办公辅助区域，空气管路沿操作平台下方规整排布，连通各工艺段的气动控制阀门，可实现各工序的自动化运行调控。整体布局设计充分考量了安装边界条件，池体底部与厂区硬化地面的基础承载要求匹配，外围管道与厂区外部进出水管网的接驳点位预留充足，整体外轮廓尺寸适配常规中小型水处理站的建设用地范围，各设备吊装口预留位置满足后期核心设备检修、更换的吊装作业空间需求，无需额外拆除周边结构即可完成设备维护作业。池体之间的连通廊道设计既保障了水流的顺畅流转，也为工艺线缆、加药管路的敷设提供了隐蔽空间，避免管线外露带来的老化加速、磕碰损坏问题，整体设计兼顾了工艺处理效率、运维操作便利性、空间利用率的多重需求，可直接用于水处理站的布局方案展示、施工交底参考。
