Weweler安全气囊式拖车悬架结构设计

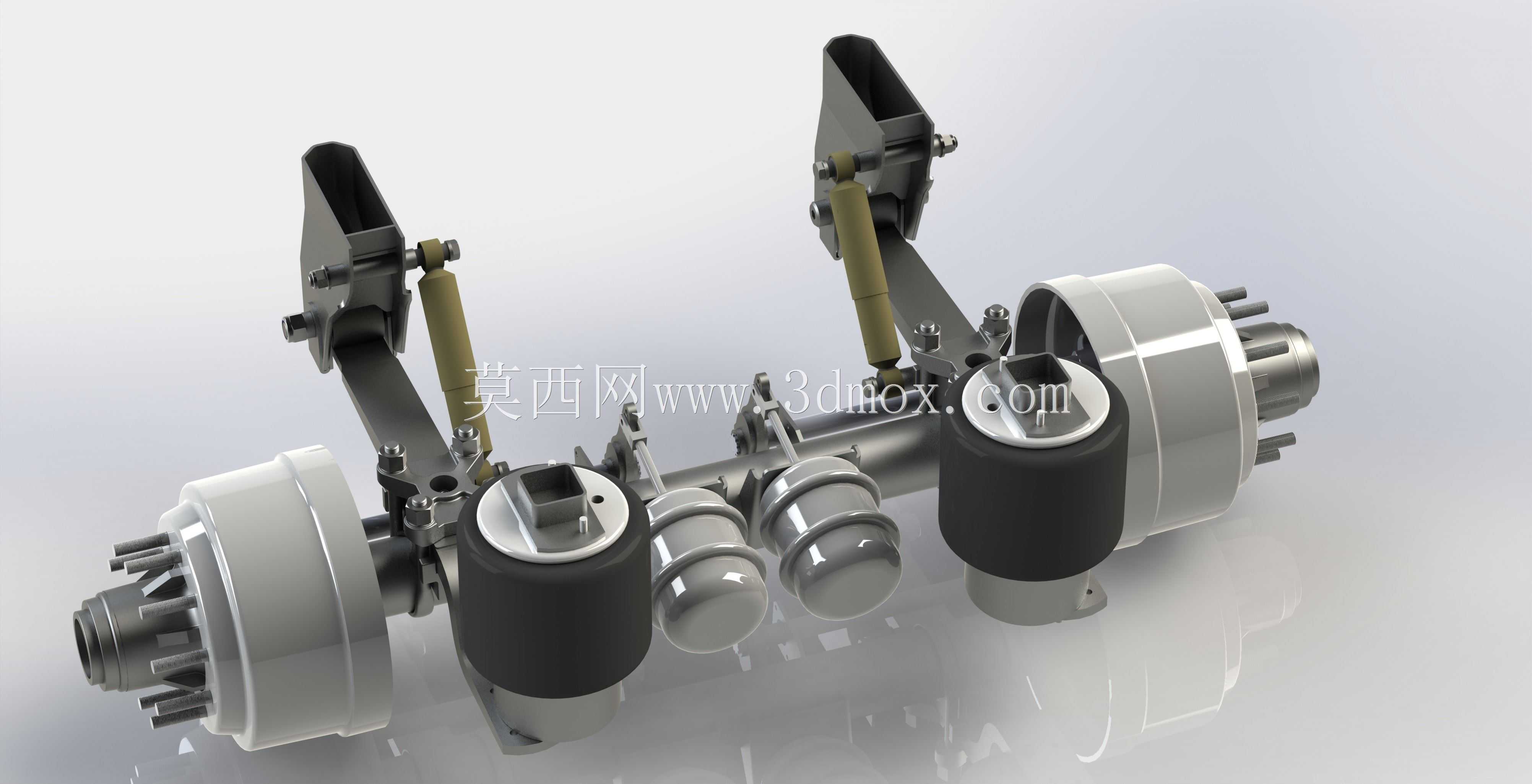

这款Weweler K-Hitch安全气囊拖车悬架，是面向公路货运挂车、中置轴拖车开发的行走承载核心部件，主要应用于干线物流运输、工程物料转运类拖挂车辆的底盘行走系统，承担着承载车身载荷、缓冲路面冲击、保障行驶平顺性与轮胎接地性能的核心作用，是拖挂车辆底盘上连接车架与车桥的关键承载结构。

在实际道路运输场景中，拖挂车辆长期行驶在等级公路、非铺装施工便道等复杂路况下，传统钢板弹簧悬架的冲击缓冲能力有限，易造成车载货物颠簸损坏、车架疲劳开裂等问题，而这款气囊式悬架通过空气弹簧的可变刚度特性，可根据载荷变化自动调整缓冲性能，既能在轻载时提供更柔和的滤震效果，也能在重载时保持足够的支撑刚度，大幅降低行驶过程中的颠簸冲击，既可以保护易碎、高价值运输货物，也能延长车架、车桥以及车载设备的使用寿命。

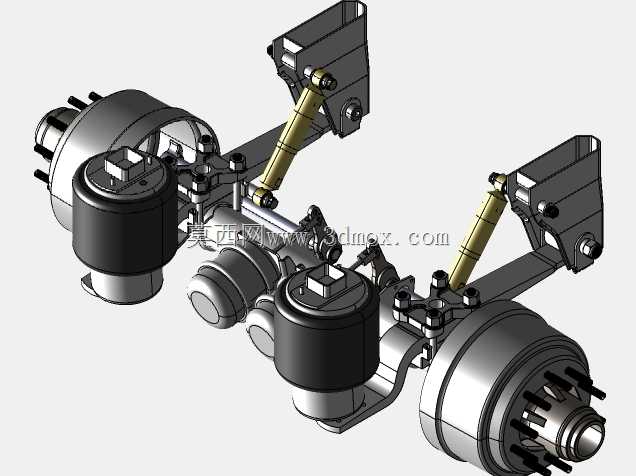

从功能特性来看，该悬架集成了鼓式制动器车轴总成、空气弹簧、减震阻尼筒、导向推力臂、安装支架等多个功能模块，鼓式制动器可提供稳定可靠的制动效能，适配重载拖挂车辆的制动需求；空气弹簧作为核心弹性元件，可通过调整内部气压适配不同载荷工况，配合液压阻尼减震筒，能够快速衰减路面传递的振动，避免气囊反复弹跳影响行驶稳定性；导向推力臂承担着传递纵向力、横向力的作用，同时约束车桥的运动轨迹，保证车辆行驶过程中车桥与车架的相对位置始终处于设计范围内，避免轮胎异常磨损。

在设计思路上，该悬架采用模块化集成设计，将制动、承载、缓冲、导向功能整合为整体式总成，减少了底盘安装时的零散部件装配工作量，同时各部件的受力路径经过优化，纵向载荷通过推力臂直接传递至车架安装座，垂直载荷通过空气弹簧均匀分散到车架纵梁，避免局部应力集中造成的结构失效。安装连接位置均采用标准化的铰接结构，既保证了悬架上下跳动时的自由度，也具备足够的连接强度，适配主流拖挂车型的车架安装尺寸。

从安装边界与尺寸参数来看，该悬架适配的底盘安装高度为425mm，适配轮辋相关的安装带宽尺寸为127mm，悬架整体适配的车轴总宽度为1850mm，安装时只需将悬架上端的支架与车架纵梁对应位置通过螺栓紧固，连接好制动气路、气囊充气管路即可完成装配，无需对底盘进行额外的改制加工，能够直接替换同规格的传统钢板弹簧悬架，帮助车辆实现承载性能与平顺性的升级。鼓式制动器的相关结构完全参照行业通用的W10001第4版标准设计，制动鼓、制动蹄等易损件与市面同规格挂车配件通用，后期维护更换成本更低，也方便运输车队进行日常维保作业。
