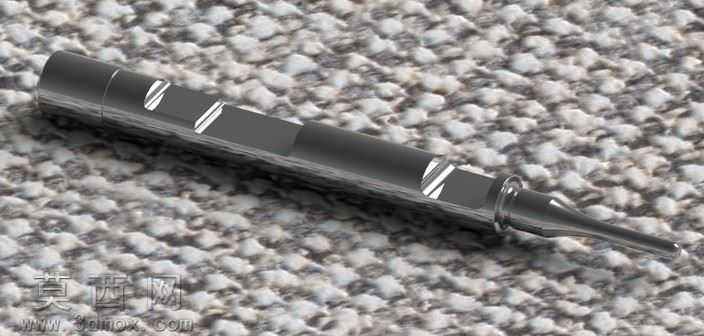

SigP226手枪撞针结构三维建模作品

本作品为SigP226手枪配套撞针的三维建模成果，建模过程严格参照该型号手枪撞针的实物尺寸比例与结构特征开展，首先通过测绘获取撞针各段的直径、长度、槽位分布等核心参数，在三维建模环境中以旋转凸台命令生成撞针的主体轴类基础轮廓，保证主体圆柱段的同轴度公差符合枪械零件的精密装配要求。针对撞针表面的三处定位卡槽，采用拉伸切除命令精准切削出卡槽的矩形截面轮廓，同时对卡槽的棱边位置添加0.1mm的圆角过渡处理，避免实际加工过程中出现应力集中导致的零件开裂问题。撞针尾部的击发端采用锥面收窄设计，建模时通过放样命令平滑衔接柱体与锥面的过渡区域，保证击发端的受力传导路径均匀顺畅，前端的定位凸台则通过凸台拉伸命令生成，凸台的厚度与直径参数严格匹配枪机内部的安装槽位尺寸，确保装配后撞针的往复运动行程符合设计规范。材质设置阶段，针对枪械撞针的高硬度耐磨使用需求，为模型赋予合金结构钢材质，调整材质的漫反射颜色为深枪灰色，金属度参数设置为0.85，粗糙度参数设置为0.3，还原钢制零件经过表面磷化处理后的哑光金属质感。渲染环节采用三点布光方案，主光源从模型斜上方45度角投射，打出撞针主体的明暗层次与卡槽的结构阴影，辅助光源从侧面补光消除暗部死黑，背光源勾勒模型的轮廓边缘，最终渲染图清晰呈现出撞针各段的结构细节与金属材质质感。整个建模过程遵循枪械零件的设计逻辑，所有结构特征均服务于撞针的击发功能与装配需求，既保证了外观还原度，也确保模型的结构参数符合实际生产加工的可行性，可用于枪械结构教学、装配模拟演示以及相关零件的3D打印验证场景。
