派克系列齿轮式液压马达三维结构设计

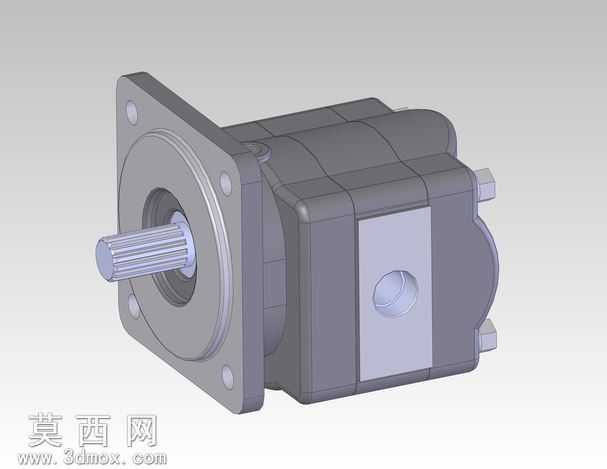

本模型采用SolidWorks完成全参数化三维建模，整体还原派克pgm系列齿轮液压马达的完整结构，建模过程严格遵循派克官方产品目录的尺寸规范，所有配合公差均参考液压元件行业通用设计标准设定，确保各部件装配关系符合实际产品的运动逻辑。模型主体分为前端法兰安装座、花键输出轴、齿轮副腔体、后端盖、进出油口接口五大核心模块，前端法兰采用方形四孔安装结构，建模时精准还原安装孔的位置度、法兰端面的平面度要求，输出轴采用渐开线花键结构，齿形参数完全匹配标准传动花键规格，可直观展示动力输出的连接形式。齿轮腔体部分采用分体式壳体设计，建模时还原了壳体内部的齿轮容腔、卸荷槽结构，进出油口设置在壳体侧端，接口尺寸符合液压管路通用连接标准，能够清晰展示压力油进入腔体推动齿轮旋转的工作路径。渲染阶段采用金属哑光材质模拟壳体的铸铁质感，对输出轴、安装法兰等机加工面赋予金属光泽材质，区分出铸造面与机加工面的视觉差异，同时对密封槽、定位销孔等细节结构做了精细化处理，避免模型出现破面、重合等几何错误。设计过程中优先保证结构的可装配性验证需求，所有零部件均保留可编辑的参数特征，使用者可根据实际选型需求调整齿轮模数、排量参数、法兰安装尺寸，适配不同的液压系统设计场景，模型同时导出了STEP、IGES等通用中间格式，可兼容多数三维CAD软件打开使用，能够直接用于液压系统的装配干涉检查、工作原理演示、产品选型参考等场景，建模完成后已完成虚拟装配验证，确认齿轮副转动无卡滞、各密封面贴合到位，符合液压马达的实际工作结构要求。
