龙门架式液压抓料抓取作业装置

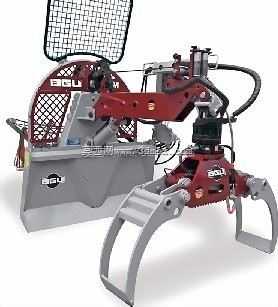

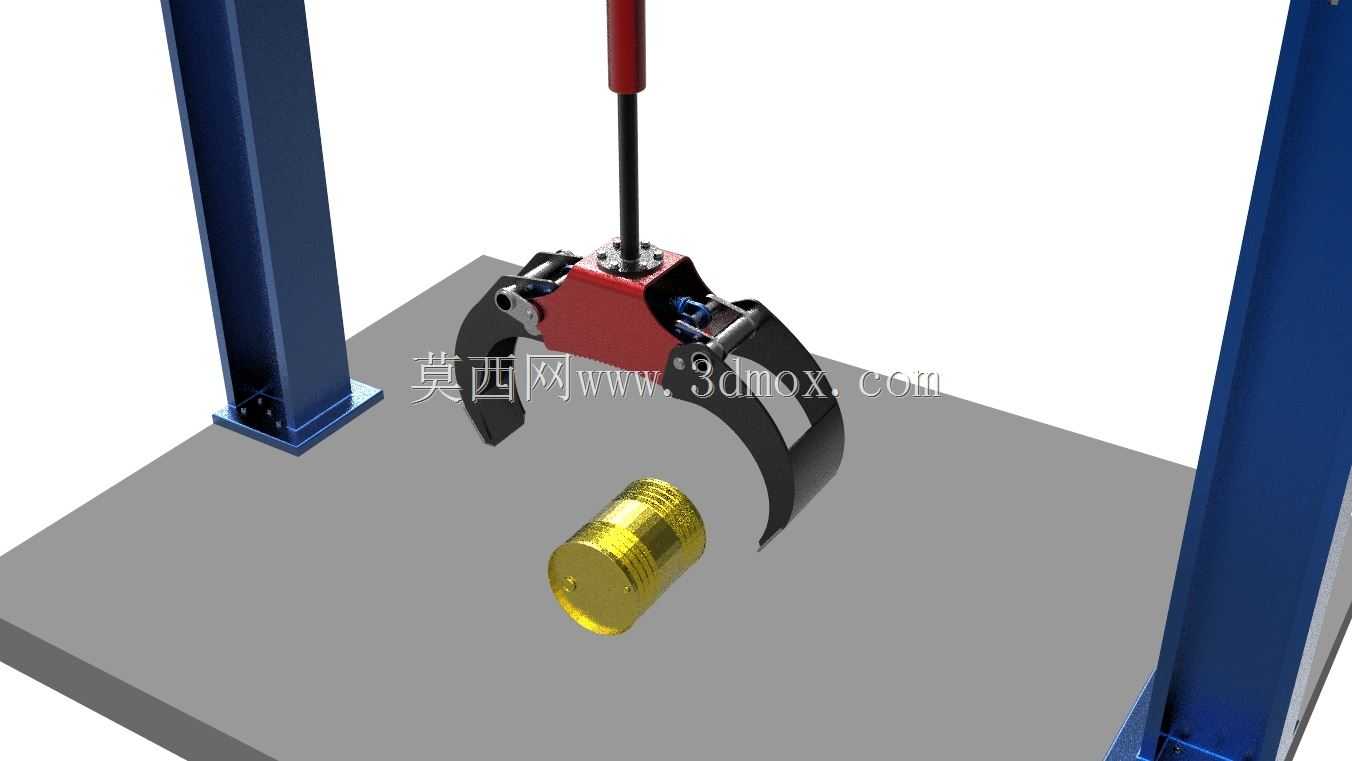

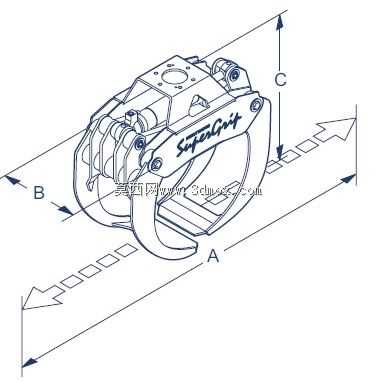

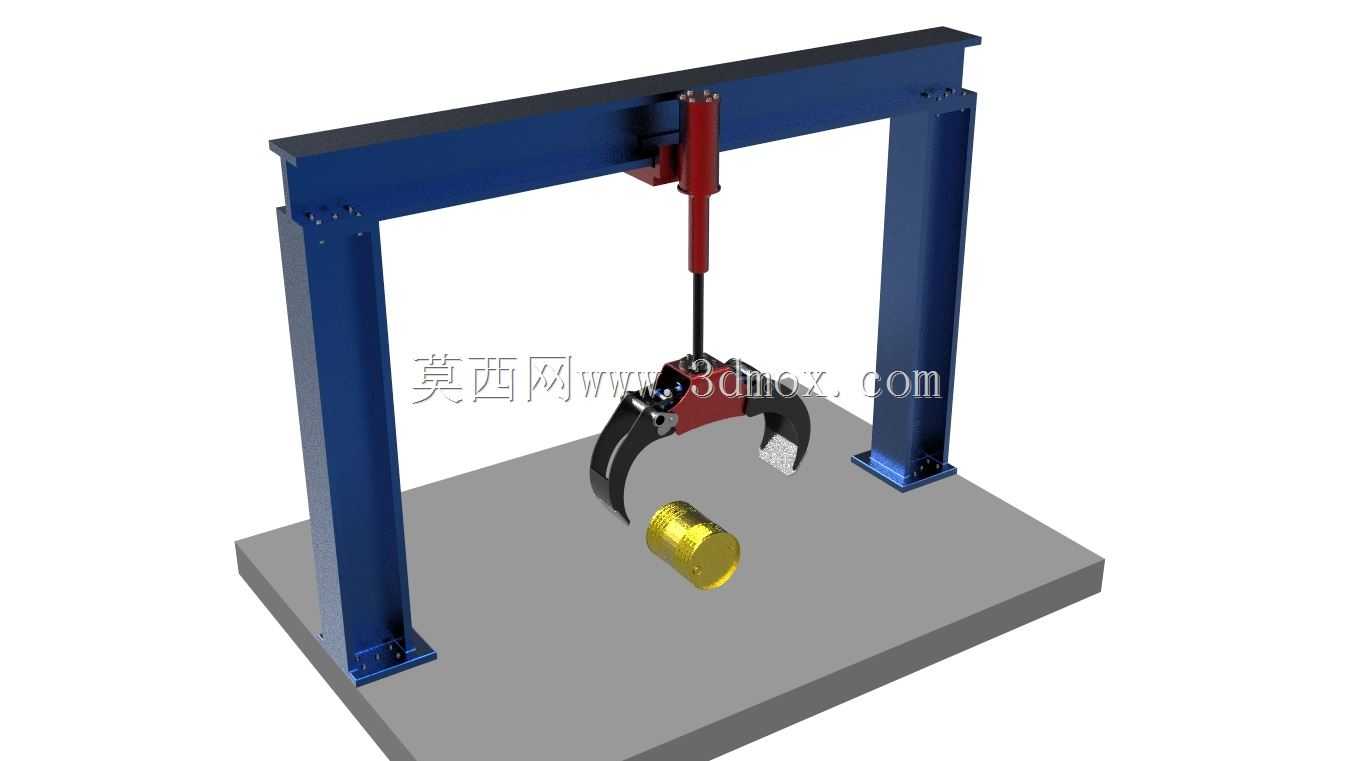

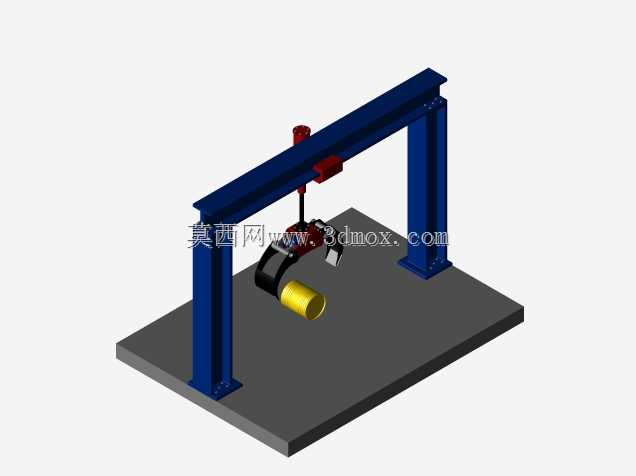

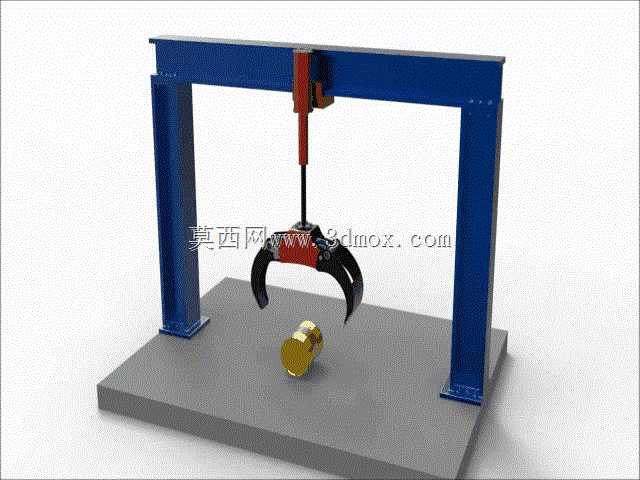

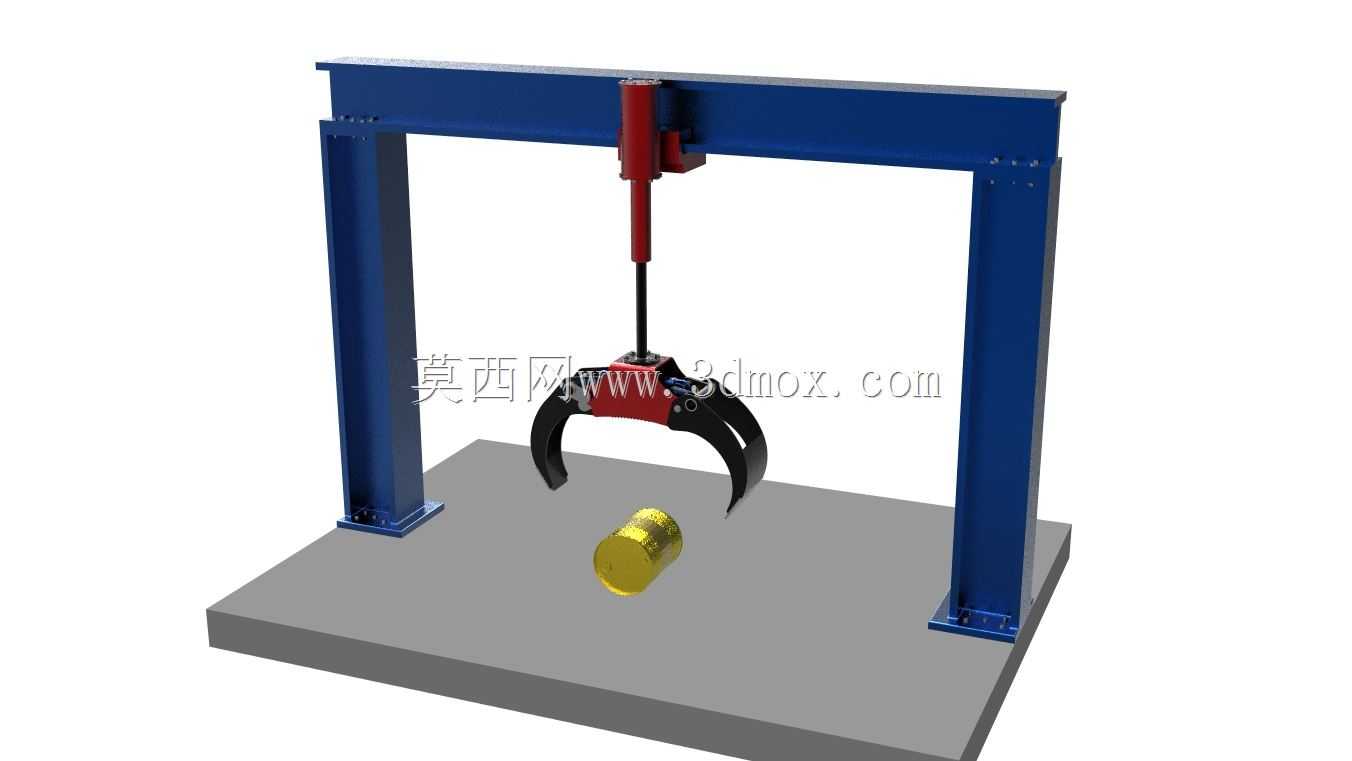

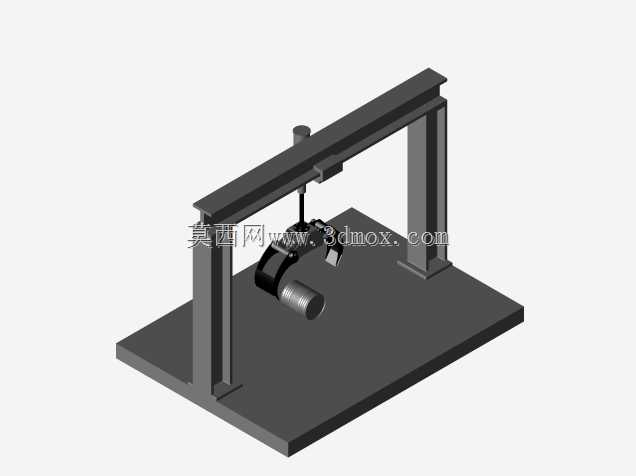

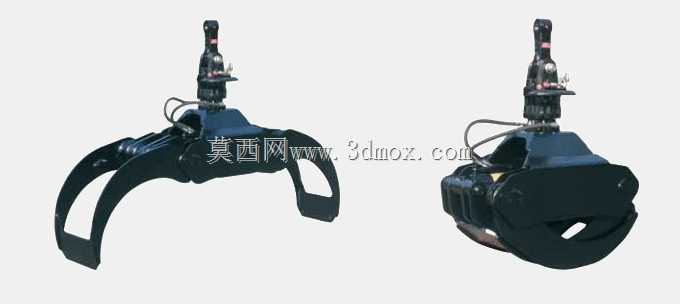

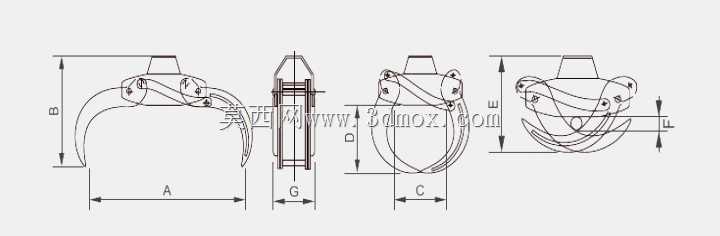

该抓料装置主要面向车间内定点物料转运、小型工件上下料、废金属分拣回收等作业场景，可固定安装在加工车间原料堆放区、废料归集点、热处理工位旁，替代人工完成高温、尖锐、重型零散工件的抓取转移，规避人工近距离操作的安全隐患，适配块状金属件、切削废料团、小型铸锻毛坯等多种形态物料的抓取作业。整套装置采用龙门式框架承载结构，两根竖直支撑立柱通过底部法兰与混凝土地面或加厚钢制安装平台锚固，顶部横梁采用箱型截面焊接结构，兼顾抗弯强度与结构自重的平衡，横梁跨度适配常见1.2-1.8米的作业覆盖范围，立柱高度可根据现场作业高度需求调整，整体安装边界需预留前后各0.8米、左右各1米的操作与维护空间，避免与周边加工设备、物料架产生干涉。核心执行部件为液压驱动的爪式抓斗，抓斗采用两瓣式弧形爪齿结构，爪齿内侧加工有交错防滑齿纹，抓取时可通过齿纹嵌入物料表面增大摩擦力，防止光滑工件、圆棒料在起升转运过程中滑落；抓斗的开合动作由内置液压缸驱动，液压缸活塞杆端与爪齿铰接点做了防尘密封处理，可适配车间多粉尘、少量切削液飞溅的作业环境，爪齿开合角度范围覆盖0-85度，可稳定抓取直径50mm至300mm的块状、团状物料。抓斗通过可伸缩的液压吊杆与横梁上的滑动导向座连接，吊杆内置升降液压缸，可实现抓斗在0-1.2米范围内的垂直升降调整，导向座可沿横梁内侧导轨做水平滑动，覆盖龙门框架下方的整个作业区域，无需额外配置行走机构即可完成范围内任意点位的物料取放。整套装置的液压管路沿立柱内侧隐蔽排布，避免吊装作业过程中管路被物料剐蹭破损，框架所有钢制结构件表面均做了防锈喷塑处理，爪齿部位采用耐磨合金钢材质并做了表面淬火处理，可承受频繁抓取作业的磨损，延长核心易损件的更换周期。在设计过程中，重点对框架受力做了有限元校核，在额定抓取载荷下横梁最大挠度控制在跨度的1/1000以内，保证起升过程中框架无明显晃动，提升抓取对位的精准度；铰接部位均采用自润滑铜套，日常维护仅需定期检查液压油位与紧固件松紧度，降低长期使用的运维成本。
