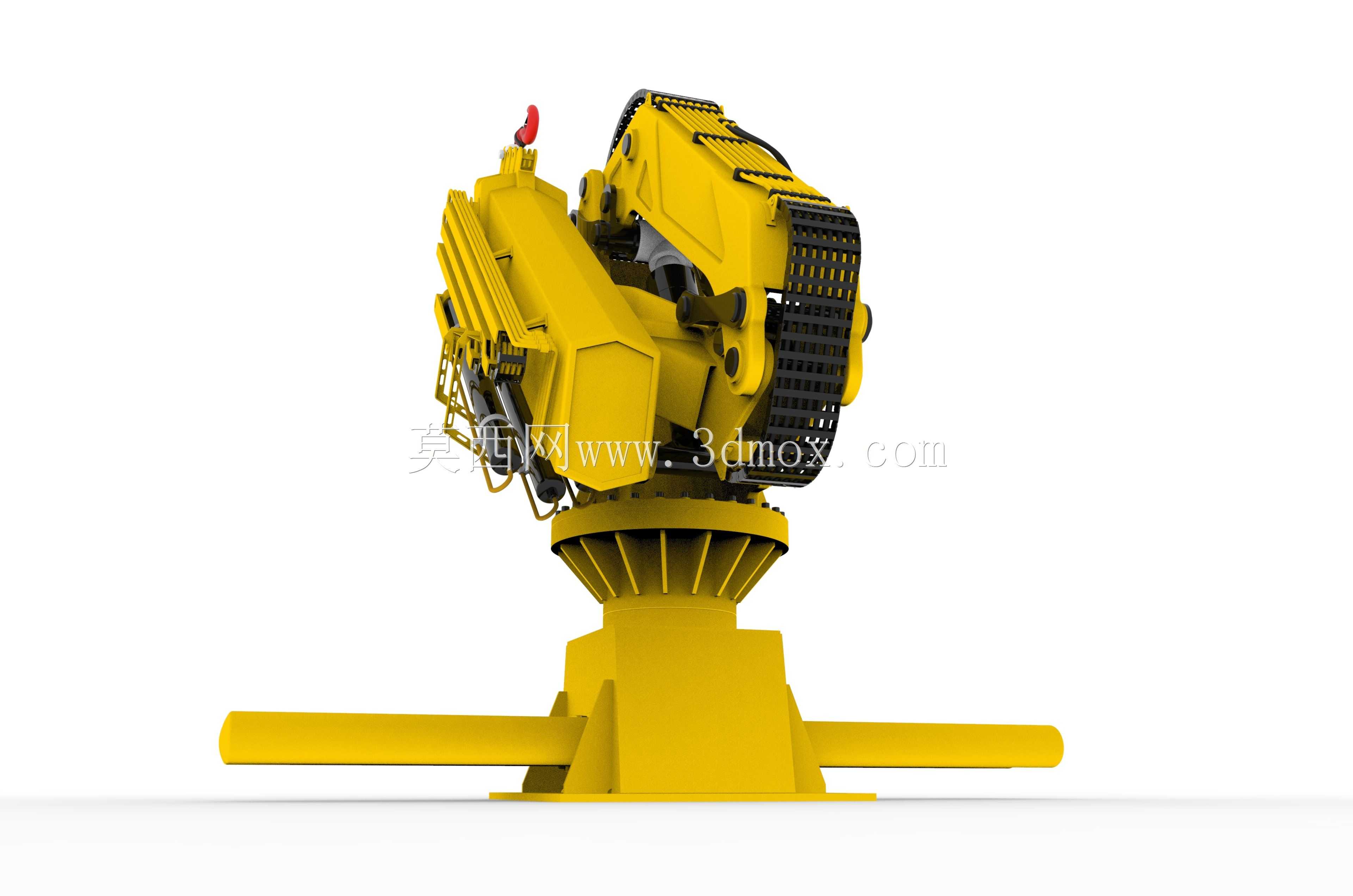

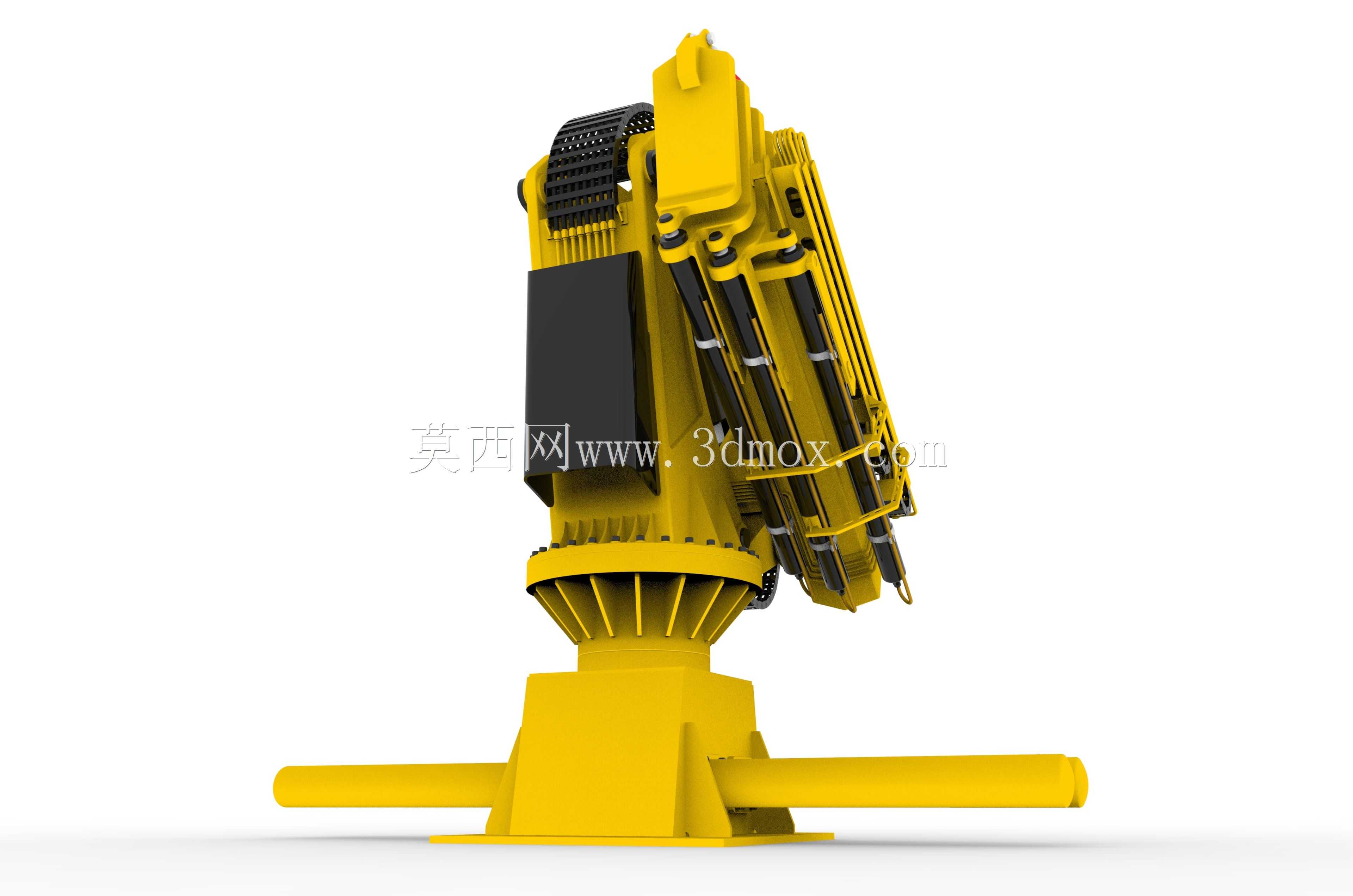

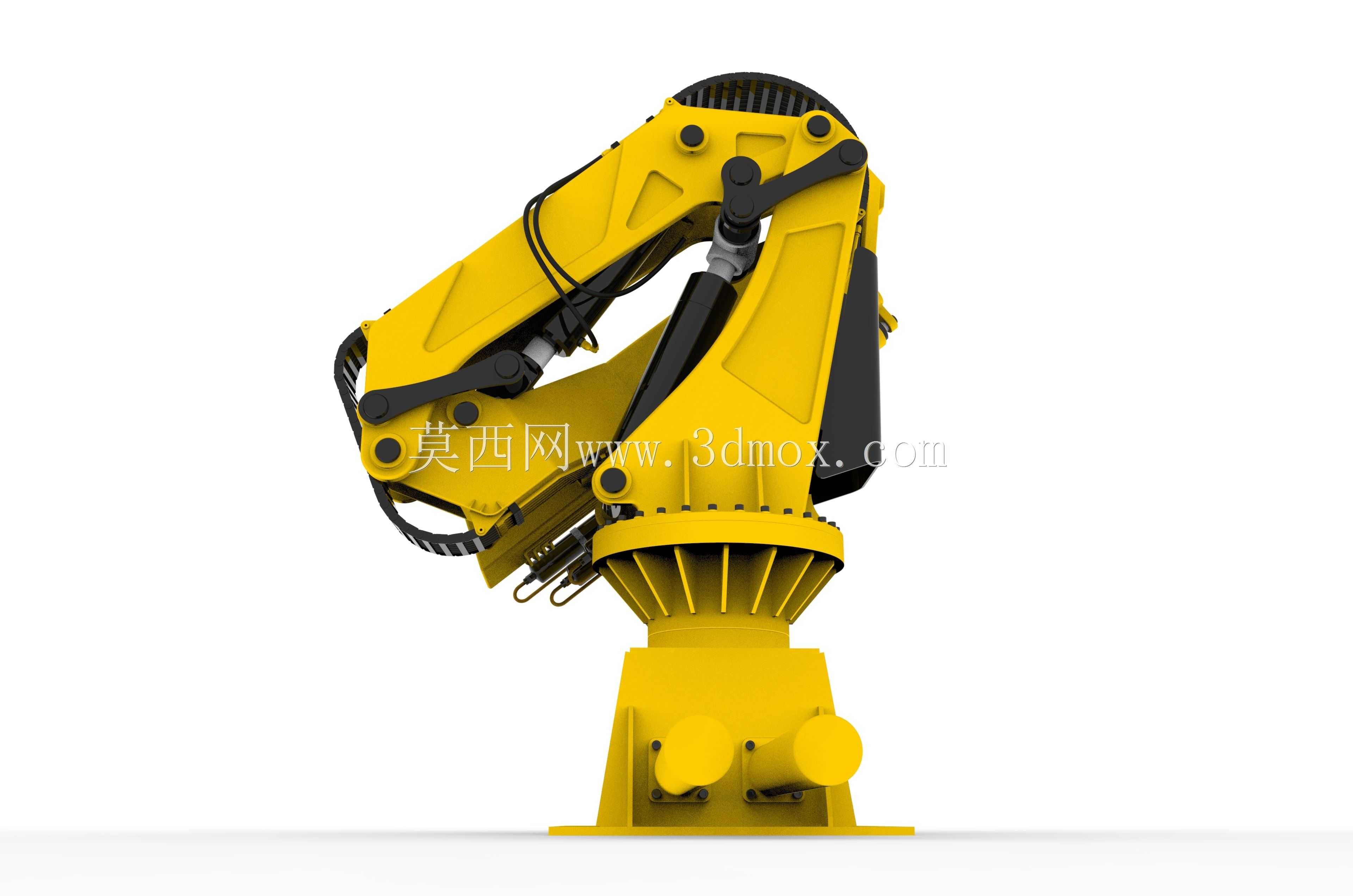

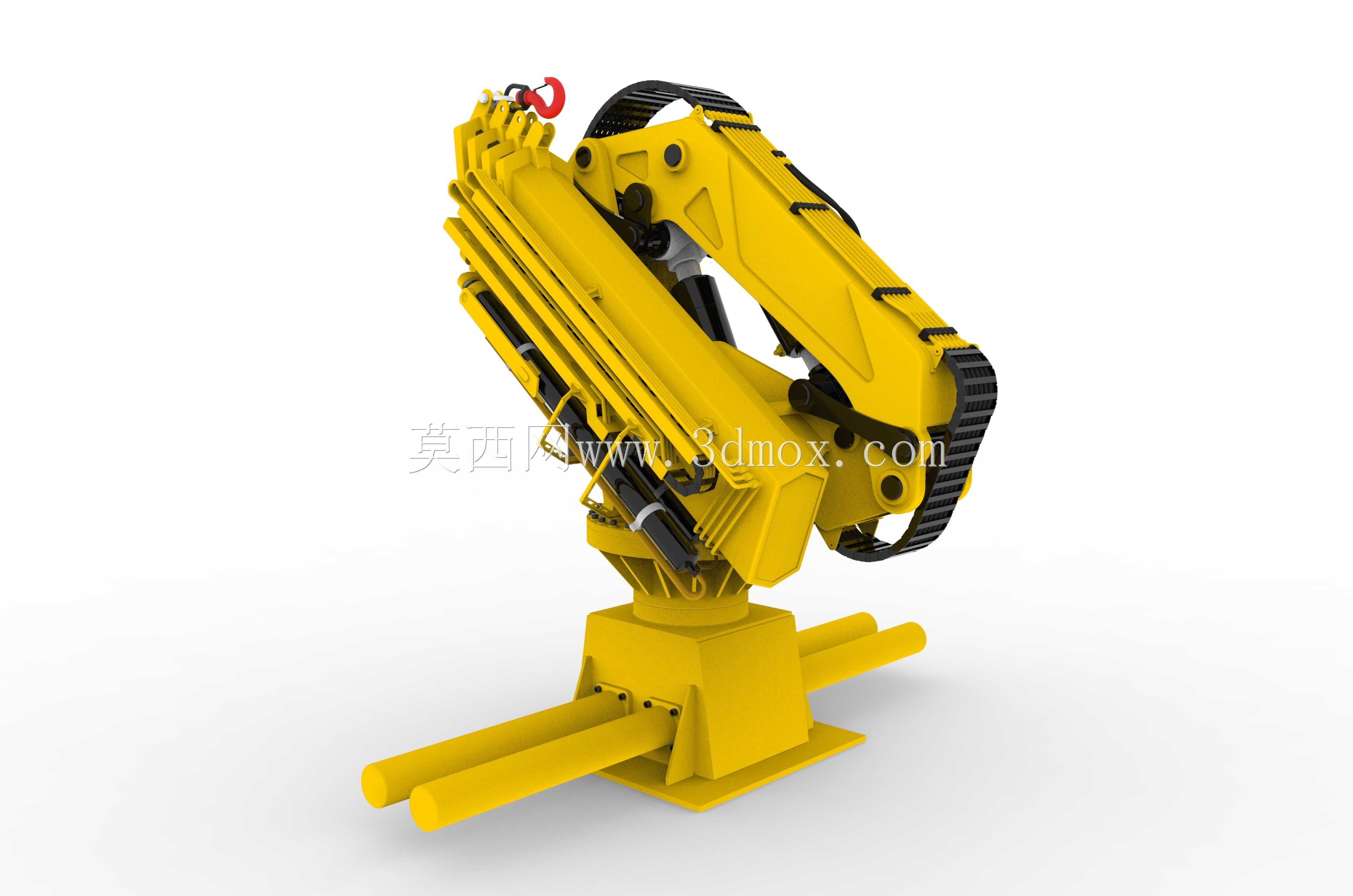

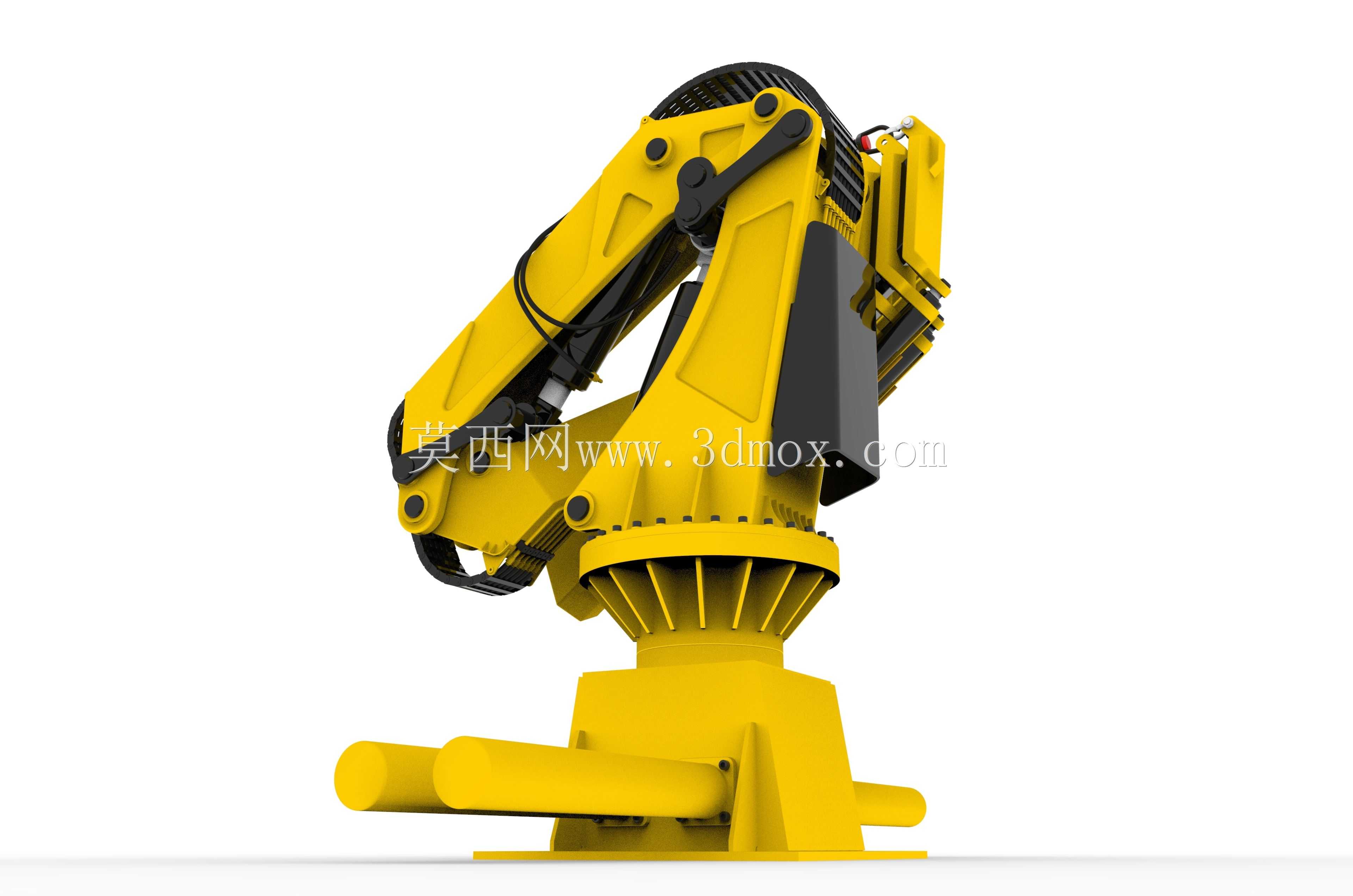

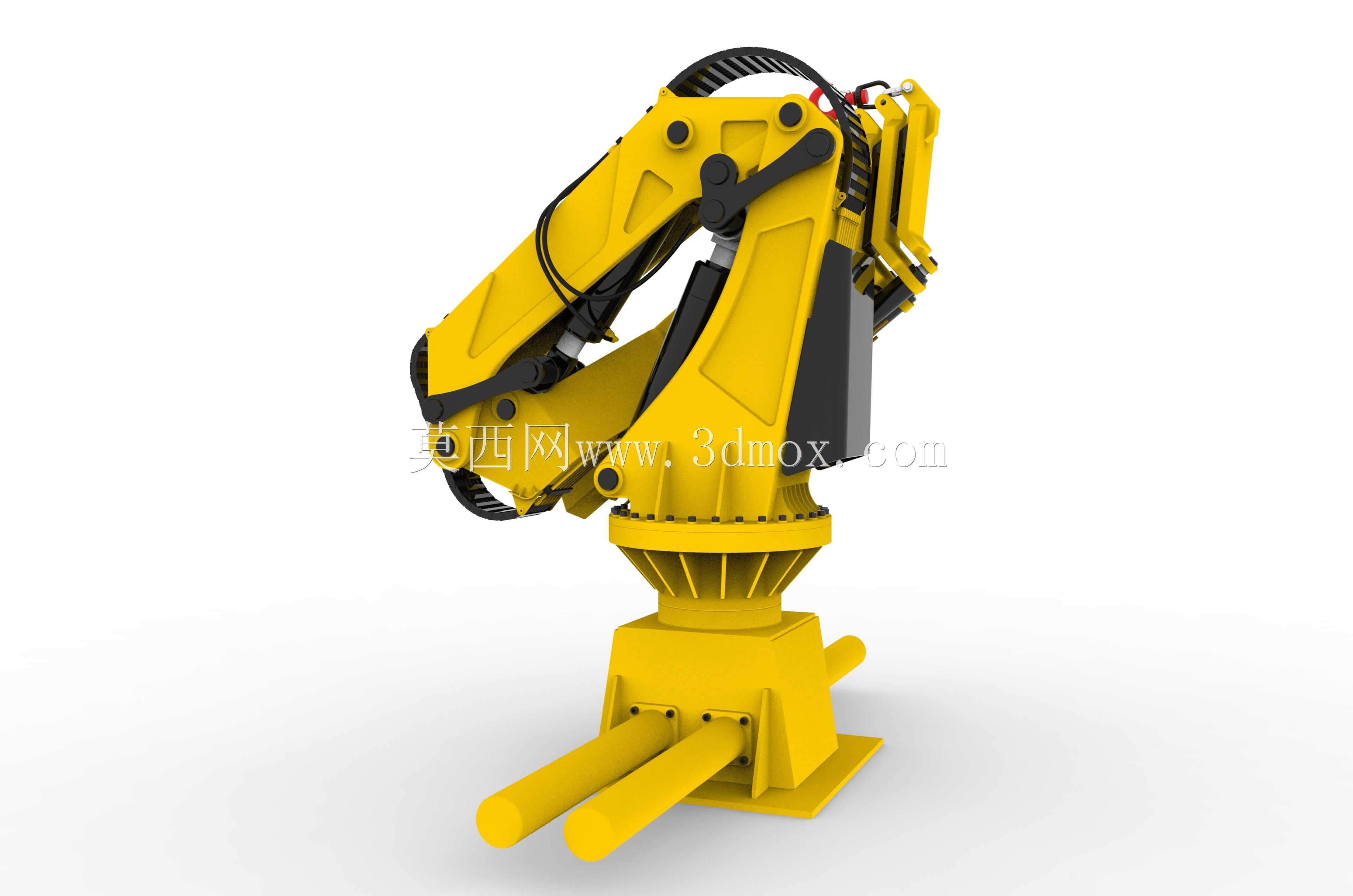

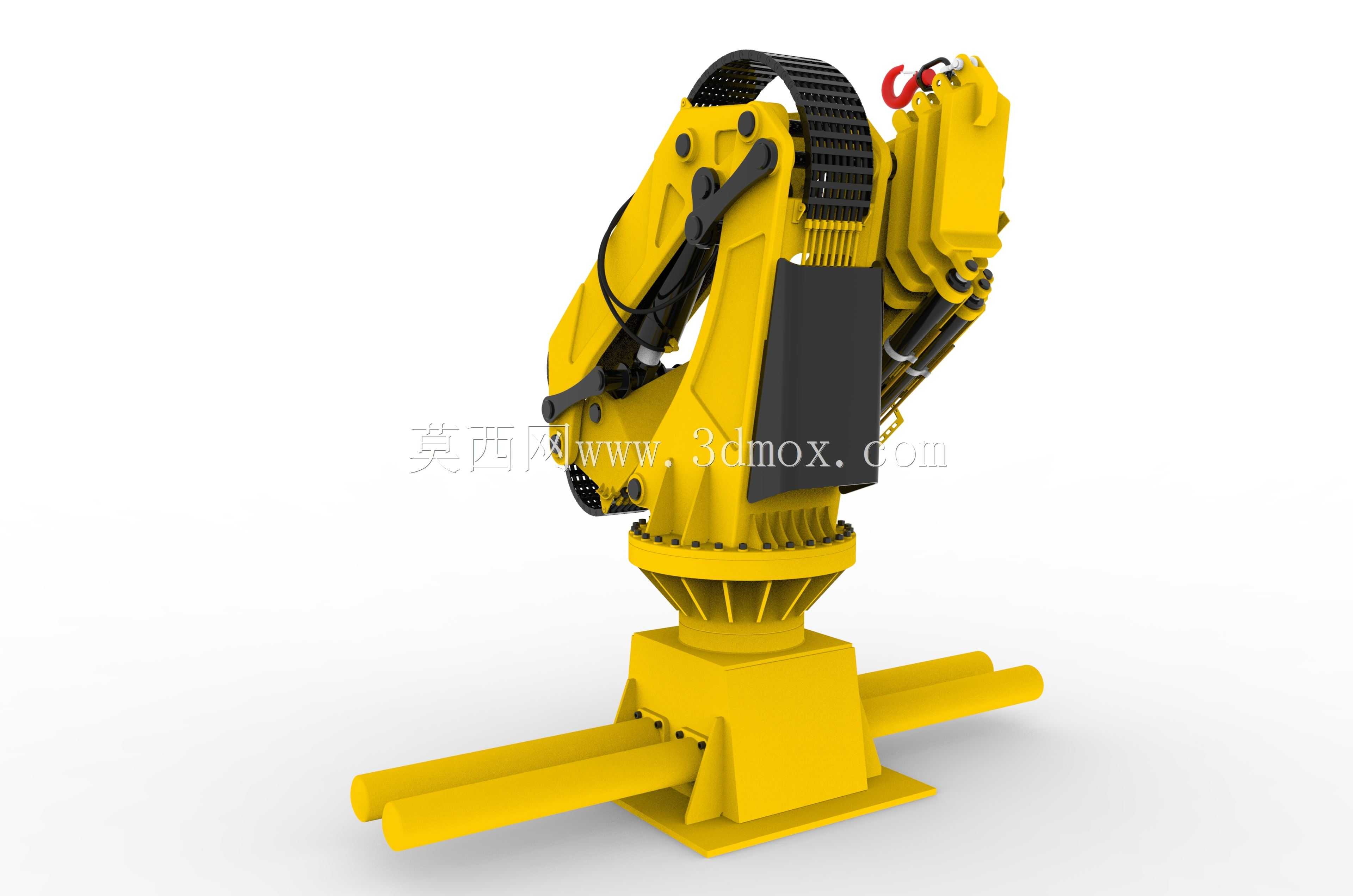

折叠式臂架起重作业设备结构设计

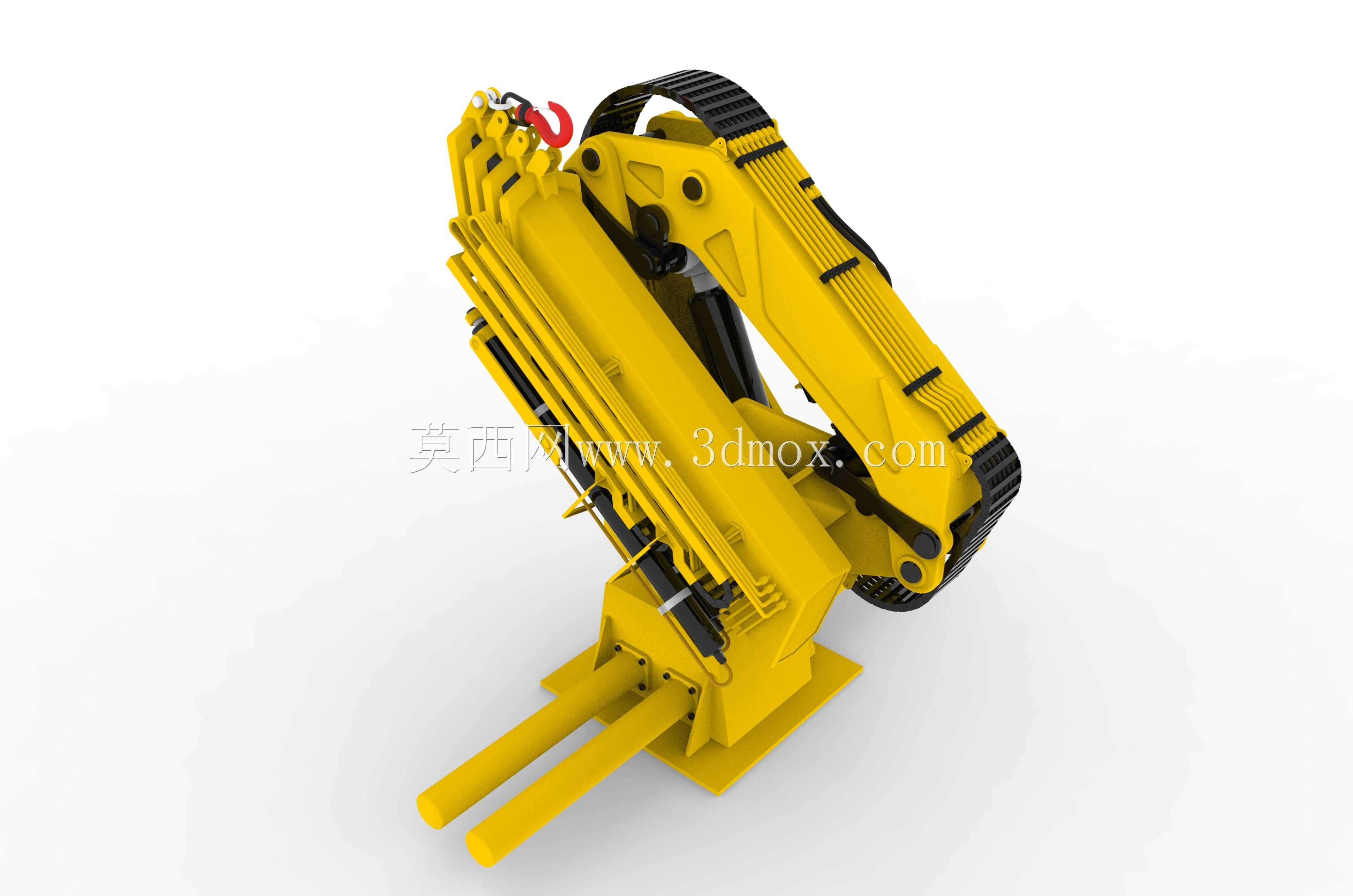

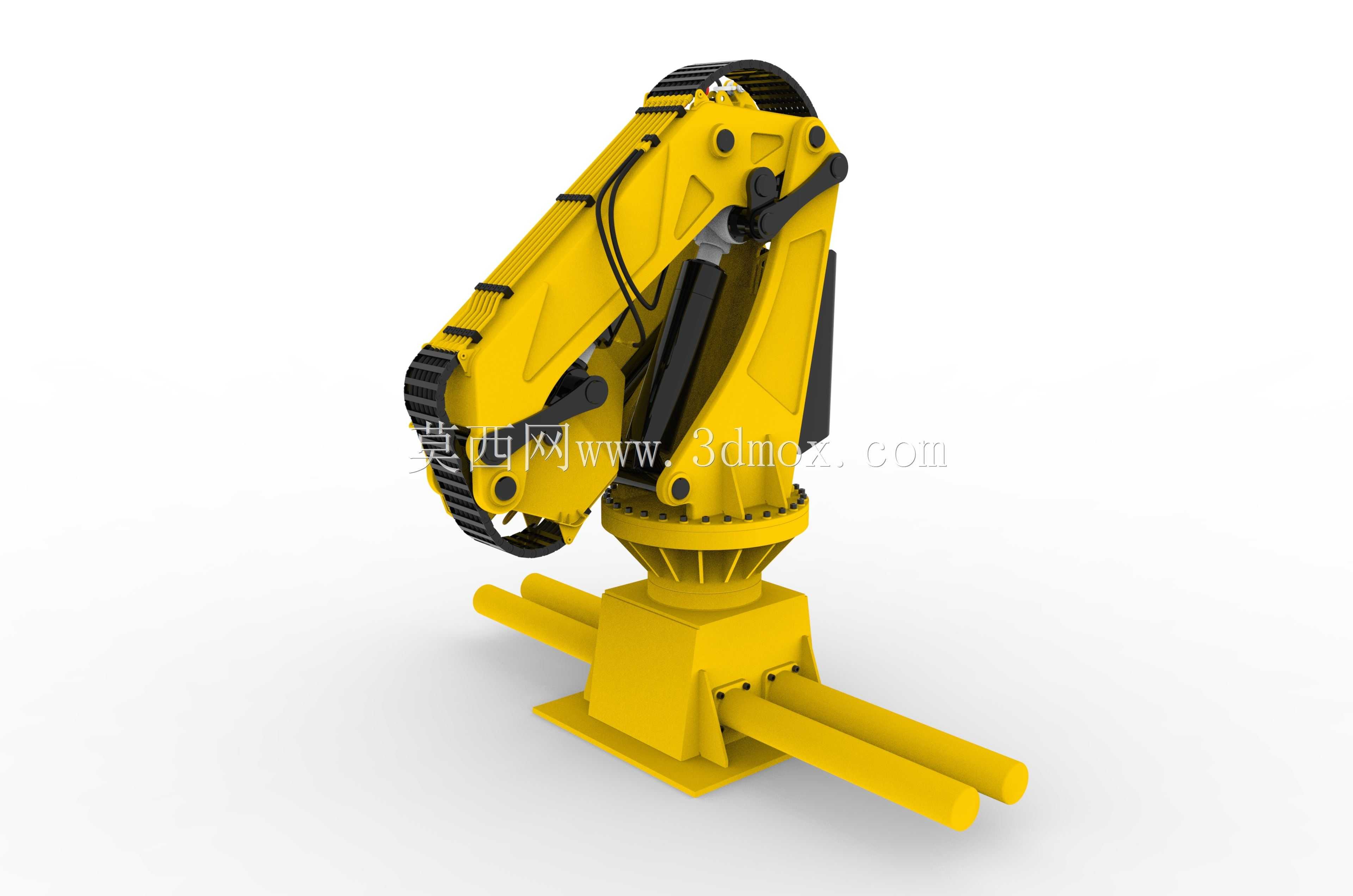

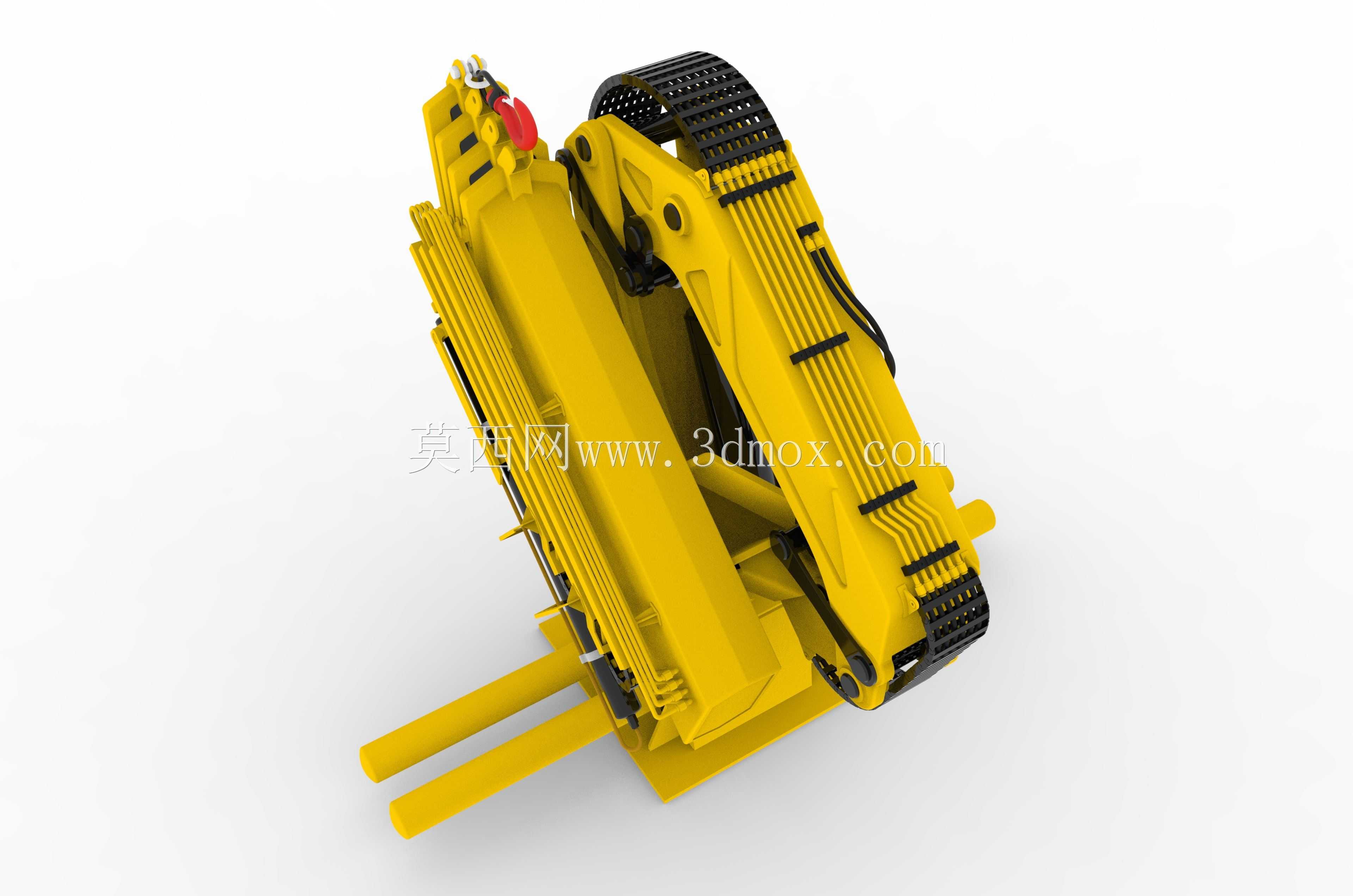

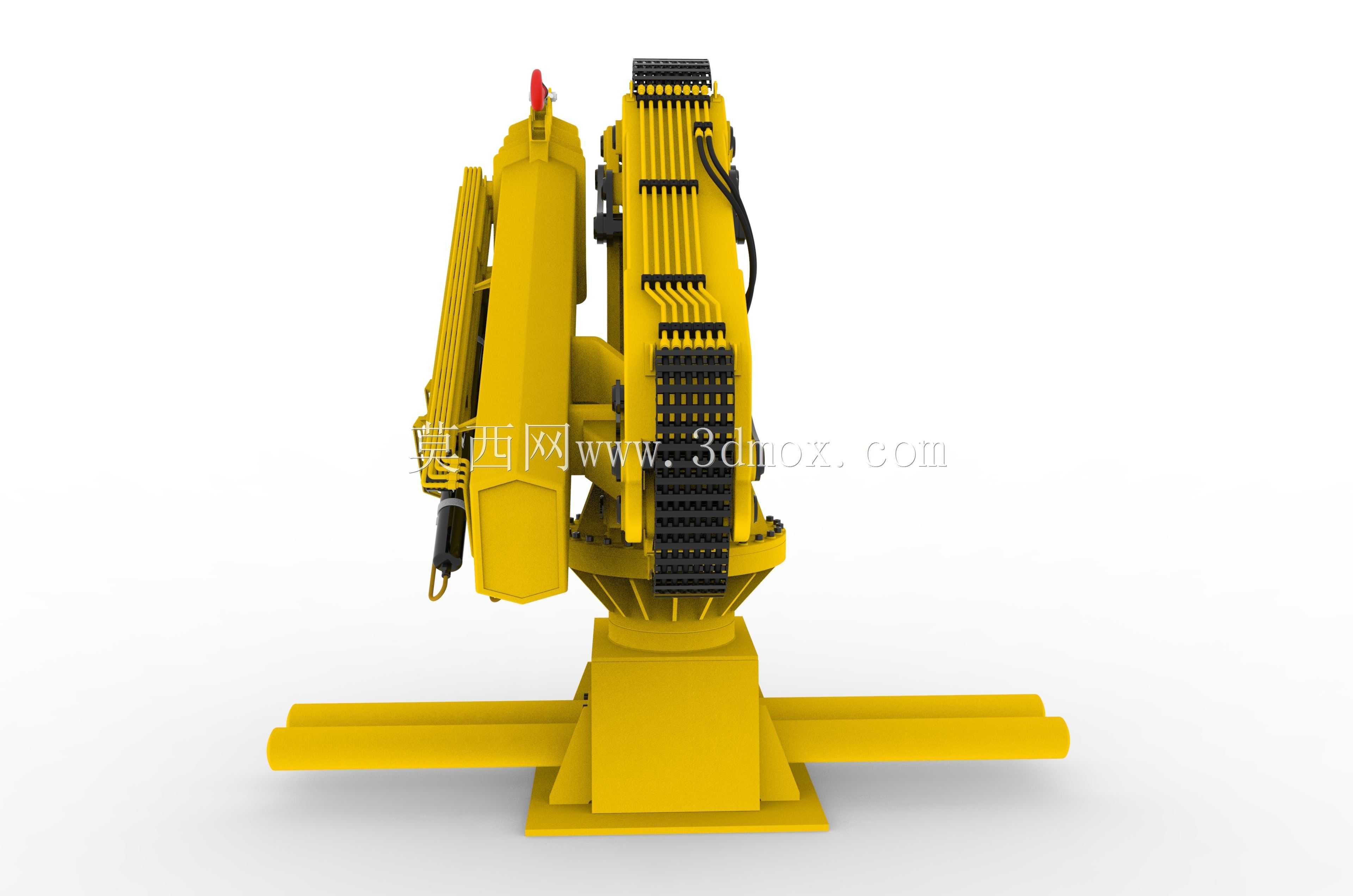

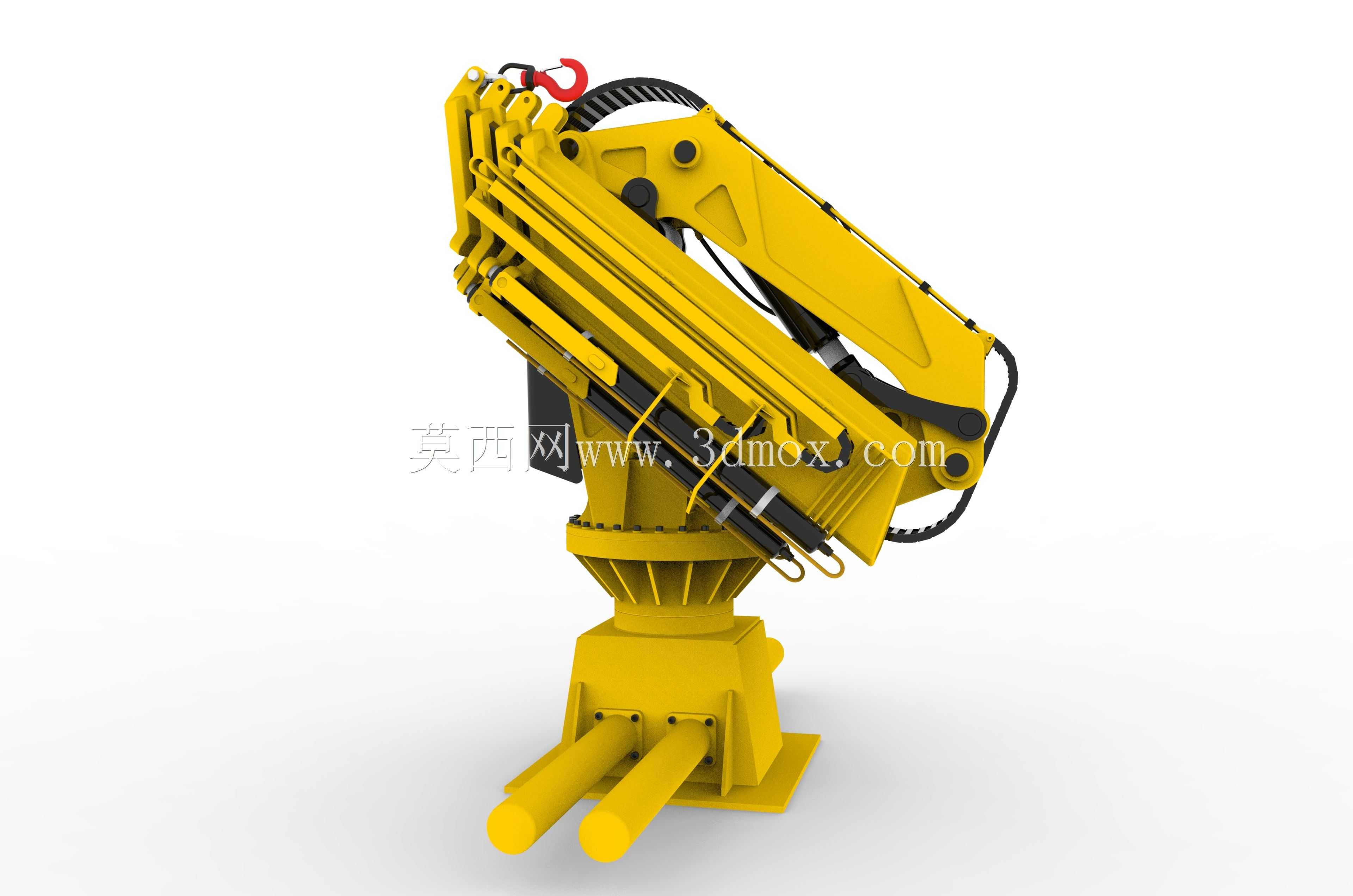

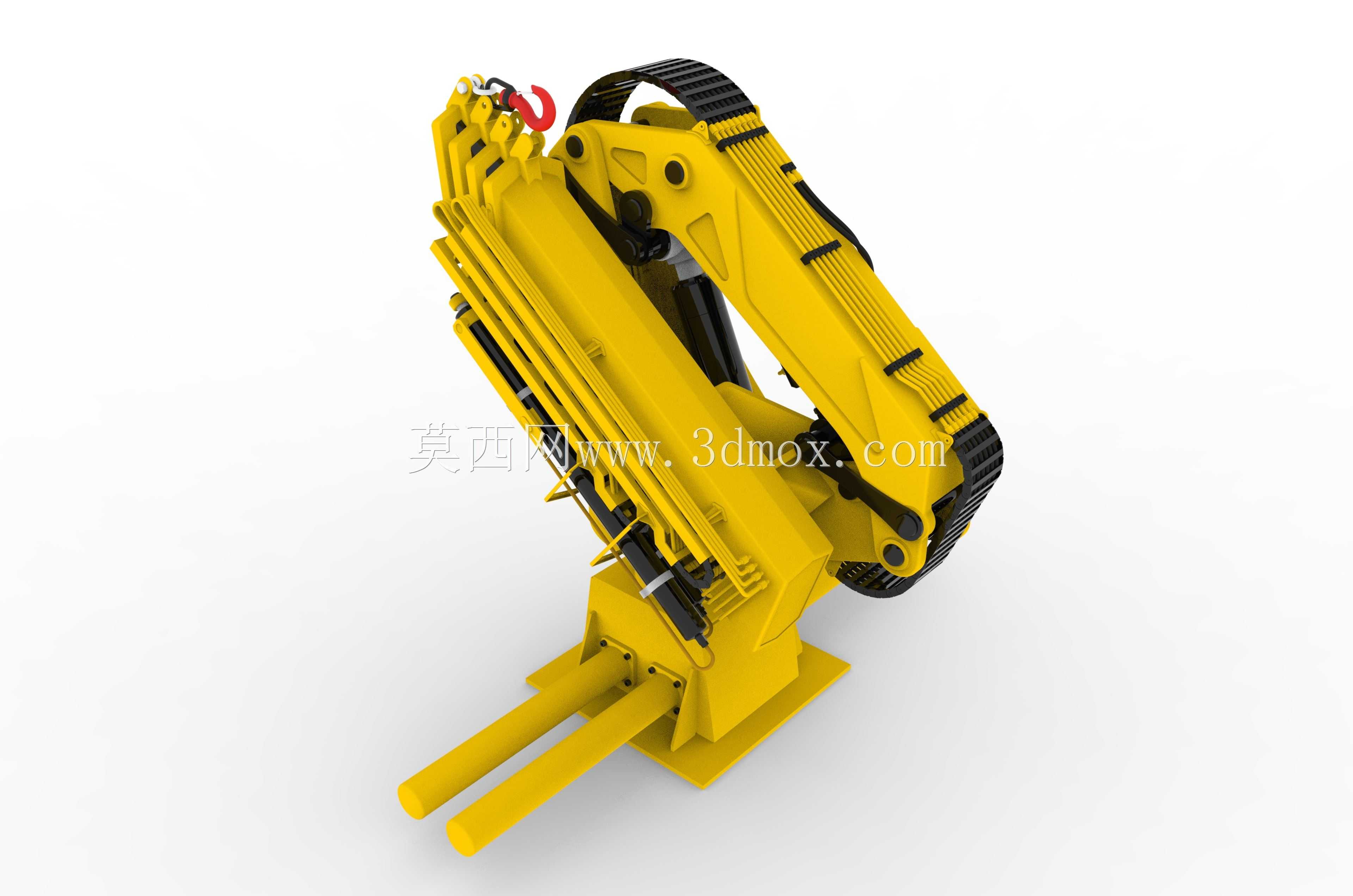

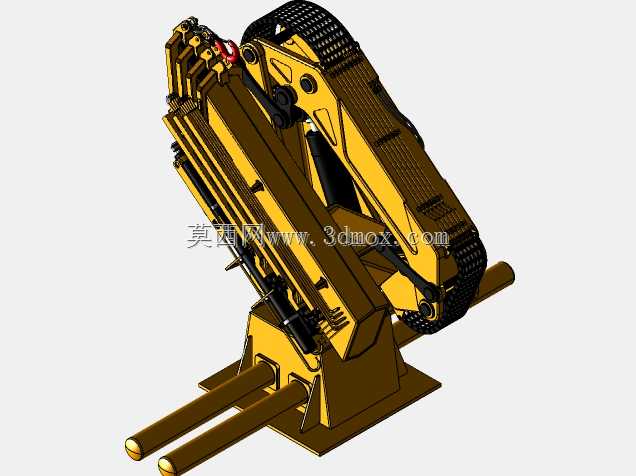

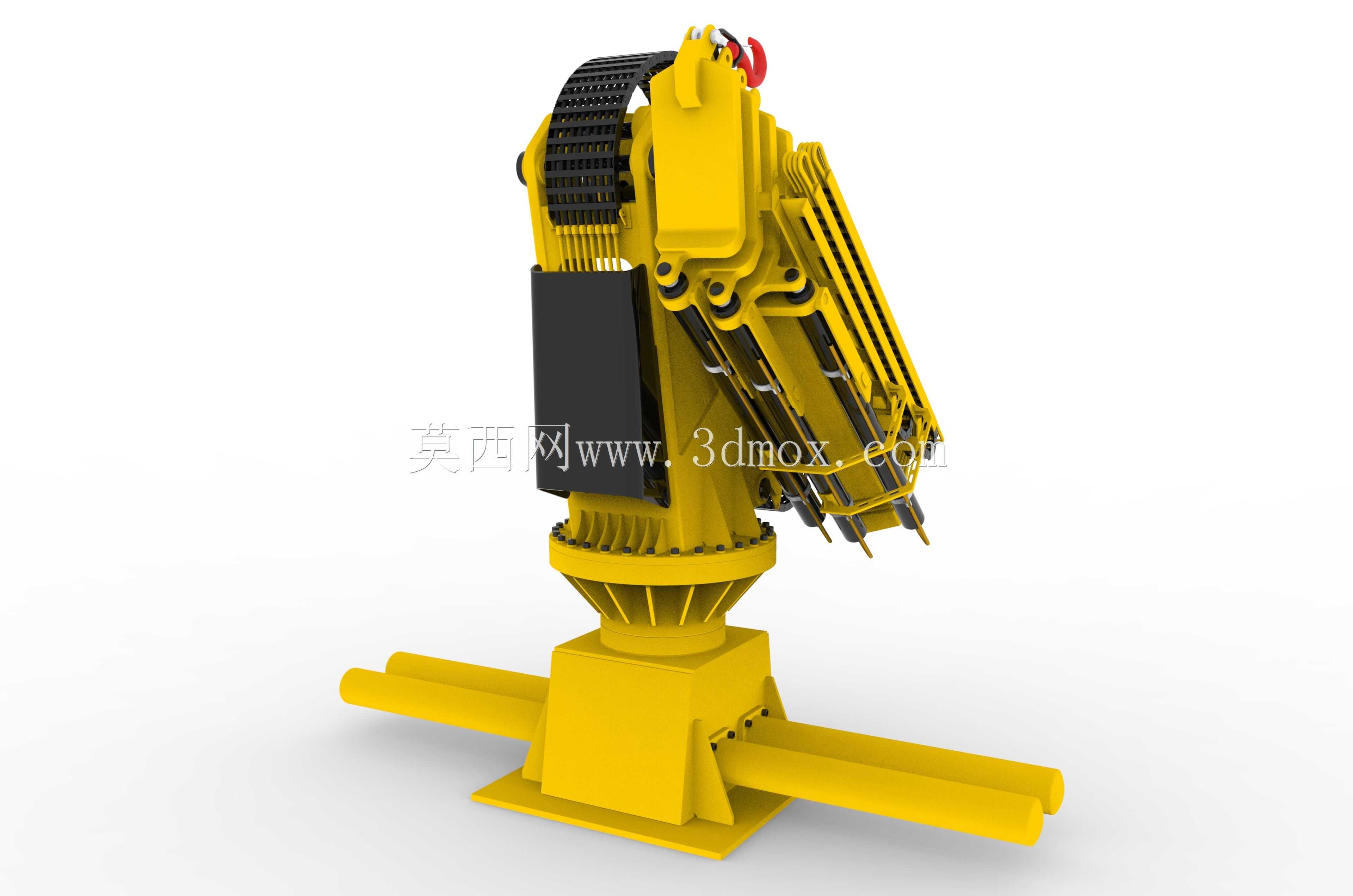

这款折叠式臂架起重设备，主要面向厂区内重型工件转运、户外应急吊装、车载配套装卸、狭小空间重物移位等作业场景，可适配固定基座安装、车载平台搭载、船用甲板固定等多种安装形式，解决传统直臂起重机在受限空间内回转半径不足、臂架收纳占比大、作业灵活度不够的痛点。设备实际作业过程中，可通过多节折叠臂的协同伸缩与变幅，覆盖不同半径、不同高度的吊装点位，搭配末端吊钩组件可完成常规重物的起吊、移位、精准落位等操作，适配五金工件吊装、设备检修部件转运、建材短途吊运等多种实际作业需求。从功能特性来看，该设备采用多关节折叠臂架构，臂节之间通过铰接结构连接，配套液压驱动组件可实现臂架的逐节展开与收拢，非作业状态下臂架可完全折叠收纳在基座上方，大幅降低设备整体占用空间，作业时可根据吊装点位的位置灵活调整各节臂的展开角度，无需大幅调整基座位置即可覆盖扇形作业区域内的所有点位；底部采用回转支撑结构连接基座与臂架主体，可实现360度全方向回转作业，基座两侧设置的横向支撑结构可在吊装作业时提供稳定的受力支撑，抵消吊装重物产生的倾覆力矩，保障作业过程的结构稳定性。设计过程中，优先考虑了设备的受力传递路径，将臂架铰接点、液压油缸安装位、回转支撑连接位的受力进行了均匀分散，避免局部应力集中导致的结构变形，臂架主体采用箱型截面结构设计，在保证整体结构强度的同时尽可能降低臂架自重，提升设备的有效吊装载荷；各节臂的折叠轨迹经过反复校核，确保收拢过程中各部件之间无运动干涉，展开后各臂节的受力角度处于最优区间，降低液压系统的工作负载。外形尺寸与安装边界方面，设备收拢状态下整体高度较低，横向尺寸控制在基座支撑范围内，安装时仅需在固定平台预留对应尺寸的安装法兰位，保障基座底部与安装面的贴合度即可，作业时需根据额定吊装载荷预留对应的臂架展开空间与回转安全半径，避免周边障碍物对臂架运动造成干涉，基座两侧的横向支撑需完全伸出并垫实支撑面后才可开展重载吊装作业，保障设备作业时的整体稳定性。
